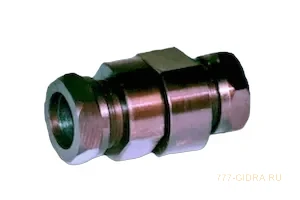

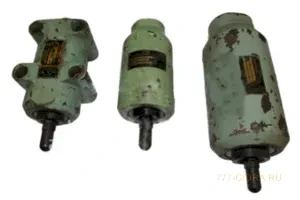

Гидроклапаны серии МКОВ представляют собой надежные и высокопроизводительные устройства, предназначенные для гидравлических систем различного назначения. Конструкция гидроклапана МКОВ-16/3Ф, МКОВ-25/3Ф или МКОВ-32/3Ф обеспечивает одностороннее движение рабочего тела, эффективно предотвращая его обратный поток, что критически важно для стабильной работы сложного промышленного оборудования. Эти обратные клапаны встраиваемого типа являются ключевыми элементами в системах с высоким давлением.
Описание и назначение серии МКОВ
Гидроклапаны обратные встраиваемые серии МКОВ разработаны для эксплуатации в составе гидроприводов, где требуется гарантированное запирание потока жидкости в одном из направлений. Основная задача гидроклапана МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф — обеспечить работу цепи только под прямым давлением, исключив возможность произвольного движения исполнительных механизмов под действием веса или внешних сил. Это универсальное решение для широкого спектра задач.
Выбор конкретной модели, например, гидроклапана МКОВ-25/3Ф, зависит от требуемой пропускной способности системы и давления открытия.
Габаритные размеры, вес и код ТН ВЭД
Клапаны серии МКОВ отличаются компактными размерами, что позволяет удобно интегрировать их в гидроблоки и распределители. Размеры и масса варьируются в зависимости от условного прохода. Код ТН ВЭД для данных изделий — 8481 80 190 0 (клапаны для трубопроводов, котлов, резервуаров, цистерн или аналогичных емкостей).
| Параметр | МКОВ-16/3Ф | МКОВ-25/3Ф | МКОВ-32/3Ф |
|---|
| Диапазон масс, кг | 0.85 – 0.95 | 1.65 – 1.75 | 2.65 – 2.75 |
| Условный проход (Ду), мм | 16 | 25 | 32 |
| Присоединительный стандарт | СТ СЭВ 1865-79 (врезка в блок) |
Технические характеристики гидроклапанов МКОВ
Каждая модель серии обладает высокими эксплуатационными показателями, позволяющими работать в системах с давлением до 32 МПа. Выбор конкретного исполнения по давлению открытия (1, 2 или 3) позволяет точно настроить систему.
| Обозначение модели | Условный проход, мм | Рабочее давление, МПа (макс.) | Давление открытия, МПа | Производительность (макс. расход), л/мин | Масса, кг |
|---|
| МКОВ-16/3Ф1 | 16 | 32.0 | 0.05 | 100 | 0.9 |
| МКОВ-16/3Ф2 | 0.15 |
| МКОВ-16/3Ф3 | 0.30 |
| МКОВ-25/3Ф1 | 25 | 32.0 | 0.05 | 160 | 1.7 |
| МКОВ-25/3Ф2 | 0.15 |
| МКОВ-25/3Ф3 | 0.30 |
| МКОВ-32/3Ф1 | 32 | 32.0 | 0.05 | 320 | 2.7 |
| МКОВ-32/3Ф2 | 0.15 |
| МКОВ-32/3Ф3 | 0.30 |
Принцип работы обратного встраиваемого клапана
Принцип действия гидроклапана МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф основан на запирании потока золотником (шариком или конусом) под действием возвратной пружины. Когда рабочая жидкость подается со стороны входного отверстия «Р» с давлением, превосходящим усилие пружины, золотник отходит от седла, открывая проход к выходному отверстию «А». При падении давления или попытке обратного потока золотник мгновенно прижимается к седлу, герметично запирая канал. Такой простой и надежный принцип обеспечивает долговечность изделия.
Температурный режим и срок службы
Температура рабочей жидкости для клапанов серии МКОВ должна находиться в диапазоне от +10°C до +70°C. Окружающая среда может иметь температуру от –45°C до +55°C, что позволяет использовать гидроклапаны МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф в неотапливаемых цехах и в технике, работающей на открытом воздухе. При соблюдении условий эксплуатации (чистота масла, отсутствие кавитации) срок службы составляет не менее 10 000 моточасов.
Шутка для гурманов гидравлики
Какой самый принципиальный элемент в гидросистеме? – Тот, который работает только в одну сторону, – гидроклапан МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф. Он, как и хороший инженер, никогда не отступает от принятого решения!
Область применения и совместимое оборудование
Серия МКОВ находит широкое применение благодаря своей надежности и компактности. Эти гидроклапаны используются в гидроприводах металлообрабатывающих станков, прессового и кузнечного оборудования, литьевых машин, мобильной строительной и дорожной техники (экскаваторы, погрузчики, манипуляторы), а также в специальном технологическом оборудовании. Установка гидроклапана МКОВ-32/3Ф актуальна для мощных гидросистем с высоким расходом.
Работа в экстремальных условиях
Гидроклапаны МКОВ адаптированы для работы в российских условиях. Исполнения категории размещения 4 и УХЛ рассчитаны на эксплуатацию при температуре до –40°C и ниже. Клапаны полностью совместимы с отечественными минеральными маслами по ГОСТ, а их конструкция, в случае необходимости, позволяет провести простейший ремонт или замену пружины даже в полевых условиях, что является большим преимуществом для мобильной техники.
Условное обозначение и расшифровка маркировки
Пример: МКОВ-25/3Ф2-УХЛ4
- МКОВ – гидроклапан обратный встраиваемый.
- 25 – условный проход, 25 мм.
- 3Ф – тип присоединения и конструктивное исполнение.
- 2 – исполнение по давлению открытия (0.15 МПа).
- УХЛ – климатическое исполнение для районов с умеренным и холодным климатом.
- 4 – категория размещения для указанного климатического исполнения.
Состав ремкомплекта и часто заменяемые детали
Наиболее подвержены износу уплотнительные элементы и пружина. В типовой ремкомплект для гидроклапана МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф входят:
| Наименование детали | Примечание |
|---|
| Уплотнительные кольца (кольца круглого сечения) | Материал NBR или FKM, различного диаметра. |
| Возвратная пружина | Заменяется в случае потери жесткости или поломки. |
| Золотник (запорный элемент) | При наличии задиров на рабочей поверхности. |
| Седло клапана | В редких случаях при повреждении посадочной поверхности. |
Габаритные и присоединительные размеры
Клапаны серии МКОВ имеют цилиндрическую корпусную часть для встраивания в специальные расточки гидравлического блока по стандарту СТ СЭВ 1865-79. Габаритные размеры варьируются в зависимости от типоразмера. Для точного монтажа рекомендуется использовать соответствующие рабочие чертежи.
Габаритный чертеж для встраивания клапана МКОВ в гидроблок.
Примеры заказа популярных моделей
Для заказа наиболее востребованной модели гидроклапана МКОВ-25/3Ф с давлением открытия 0.15 МПа в климатическом исполнении УХЛ для умеренного климата следует указать полное обозначение: МКОВ-25/3Ф2-УХЛ4.
Для системы с повышенным расходом оптимальным выбором станет гидроклапан МКОВ-32/3Ф с давлением открытия 0.05 МПа: МКОВ-32/3Ф1-УХЛ4.
Актуальные цены и наличие уточняйте у наших менеджеров через форму заказа или по телефону.
Сравнение моделей серии МКОВ
При выборе между гидроклапаном МКОВ-16/3Ф, МКОВ-25/3Ф и МКОВ-32/3Ф основными критериями являются производительность (номинальный расход) и размер присоединения. Модель МКОВ-16/3Ф подходит для контуров с расходом до 100 л/мин, МКОВ-25/3Ф – до 160 л/мин, а самая производительная МКОВ-32/3Ф – до 320 л/мин. Рабочее давление у всех моделей одинаково и составляет 32 МПа, отличие – в давлении срабатывания (открытия), которое выбирается под конкретную задачу.
Поставка по России
Компания ГИДРАВЛИКА осуществляет поставки гидроклапанов серии МКОВ по всей территории Российской Федерации. Мы доставляем заказы в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и в любой другой город. Основной склад и офис находятся в Екатеринбурге, что позволяет оперативно обрабатывать заявки со всей страны. Качество продукции соответствует российским и международным стандартам, а цены остаются конкурентоспособными.
