Описание и назначение гидрораспределителей 1Р202, 1Р203, 2Р202, 2Р203
Гидрораспределители золотниковые с электрогидравлическим управлением серий 1Р203, 1Рн203, 1Р202, 2Р203, 2Р202 представляют собой высоконадежные устройства, основной функцией которых является изменение направления потока, а также пуск и останов подачи рабочей жидкости в гидравлических системах и приводах промышленного оборудования. Гидрораспределители обеспечивают управление гидроцилиндрами или гидромоторами согласно заданной схеме распределения, соответствующей ГОСТ 24679-81. Базовая серия гидрораспределителя 2Р203 является одной из наиболее востребованных для систем с высоким рабочим давлением.
Данные распределители предназначены для работы на минеральных маслах различного типа, включая соответствующие требованиям ГОСТ. Номинальная тонкость фильтрации масла должна составлять 25 мкм (что соответствует классу чистоты не ниже 13 по ГОСТ 17261-71). Кинематическая вязкость рабочей среды может варьироваться в широком диапазоне — от 10 до 380 сСт (мм²/с). Это делает гидрораспределитель 1Р203 и его аналоги универсальными и совместимыми с большинством распространенных в России гидравлических масел.
Основные габариты, вес и код ТН ВЭД
Все модели серии имеют единый условный проход (проходное сечение), равный 20 мм (Dу=20). Масса устройств варьируется в зависимости от конкретной модели и типа управления. Гидрораспределители с электрогидравлическим управлением (например, 2Р203) имеют наибольший вес. Диапазон масс для рассмотренной серии составляет от 11 кг для ручных модификаций до 23 кг для двухзолотниковых версий с пилотным управлением. Гидрораспределитель 2Р203 с полным комплектом электрогидравлического управления является самым тяжелым в серии.
Код ТН ВЭД: 8412 21 000 0 — Гидравлические силовые装置 (установки) прочие, линейные действия (цилиндры). Для точного определения кода при таможенном оформлении рекомендуется уточнение у специалистов.
| Модель | Приблизительная масса, кг (без жидкости) | Габаритная длина L (мм), макс. | Высота H (мм), макс. |
|---|
| 1Р202 / 1Р203 с ручным упр. | ~12.7 | ~260 | ~284 |
| 1Р202 / 1Р203 с электрогидр. упр. | ~15.9 | ~260 | ~284 |
| 2Р202 | ~20.4 | ~260 | ~284 |
| 2Р203 | ~20.4 и более | ~260 | ~284 |
Технические характеристики серии гидрораспределителей
Основные параметры, определяющие область применения и производительность устройства: рабочее давление, пропускная способность (расход) и тип управления. Модели 1Р203 и 2Р203 рассчитаны на более высокое давление.
| Наименование параметра | Гидрораспределитель 1Р202 | Гидрораспределитель 1Р203 / 1Рн203 | Гидрораспределитель 2Р202 | Гидрораспределитель 2Р203 |
|---|
| Условный проход Dу, мм | 20 |
| Номинальное давление на входе Pном, МПа (кгс/см²) | 25 (250) | 32 (320) | 25 (250) | 25 или 32 (250 или 320) |
| Максимальный расход рабочей жидкости Q, л/мин | 200 | 160 – 200 |
| Тип рабочей среды | Минеральные масла, вязкостью 10–380 сСт |
| Присоединительные размеры (резьба, межосевое расстояние) | Крепление на плите, присоединения через уплотнительные кольца или фланцы согласно паспорту |
| Диапазон температур окружающей среды, °C | от -40 до +45 |
Принцип работы золотникового гидрораспределителя
Основным управляющим элементом в данных распределителях является золотник — цилиндрический плунжер с канавками, перемещающийся в расточенном корпусе. Его осевое движение перекрывает или открывает каналы, соединяющие полости давления (P), слива (T) и рабочих линий (A и B). В моделях с электрогидравлическим управлением, таких как 2Р203АЕ или 1Р203АЛ, перемещение основного золотника осуществляется не напрямую соленоидом, а с помощью пилотного (управляющего) гидрораспределителя малого прохода (Dу=10 мм). Это позволяет управлять мощным потоком жидкости слабым электрическим сигналом, повышая надежность и точность срабатывания. Пружины обеспечивают возврат золотника в нейтральное (исходное) положение при снятии управляющего сигнала.
Температурный режим, срок службы и работа в экстремальных условиях
Гидрораспределители серии 1Р203 и 2Р203 сертифицированы для эксплуатации в широком температурном диапазоне: от экстремально низких -40°C до +45°C. Это позволяет использовать их в неотапливаемых цехах, на открытых площадках и в условиях российского севера. Совместимость с отечественными маслами по ГОСТ является ключевым преимуществом для промышленных предприятий.
Срок службы изделия напрямую зависит от чистоты рабочей жидкости, соблюдения режимов давления и своевременного технического обслуживания. Конструкция предусматривает возможность ремонта в полевых или цеховых условиях: основные изнашиваемые элементы (золотник, втулки, уплотнения) доступны для замены. Для модели 2Р203 существуют ремкомплекты, включающие уплотнительные кольца, манжеты и комплекты пружин.
Шутка-загадка
Что сказал один гидрораспределитель 2Р203 другому, когда они встретились на складе после долгой разлуки? — "Давно не переключались!"
Область применения и типовое оборудование
Гидрораспределители с Dу=20 мм и высокой пропускной способностью применяются в гидравлических системах средней и большой мощности. Типовое оборудование, где используются данные распределители:
Модели 1Р202, 1Р203: прессы (гибочные, штамповочные), металлорежущие станки (токарные, фрезерные с гидроприводом), подъемно-транспортное оборудование (гидроцилиндры подъемников), технологические линии в металлургии.
Модели 2Р202, 2Р203: более сложные системы с необходимостью управления несколькими потоками или исполнительными механизмами. Например, в лесозаготовительной технике (гидроманипуляторы), экскаваторном оборудовании, землеройных машинах, испытательных стендах и тяжелых промышленных роботах. Гидрораспределитель 2Р203 часто является сердцем системы управления стрелой или ковшом.
Структура условного обозначения
Полная маркировка содержит информацию о всех ключевых параметрах устройства. Рассмотрим расшифровку на примере: Гидрораспределитель 1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4.
- 1Р203 — Тип и серия распределителя (золотниковый, электрогидравлический, Dу=20).
- А — Исполнение по номинальному давлению (32 МПа).
- Л — Тип возврата золотника (пружинный).
- 4Д.44 — Схема распределения (четыре линии, конкретная конфигурация потока).
- Р — Наличие регулировки времени срабатывания (дроссельная плита).
- Г24 — Напряжение питания пилотного клапана (24 В постоянного тока).
- НМ 10 — Тип присоединения пилота (нормально замкнутый, Dу=10).
- УХЛ4 — Климатическое исполнение (умеренный и холодный климат, категория размещения 4).
Рис. 1 — Схема маркировки гидрораспределителя серии 1Р203 и 2Р203
Габаритные и присоединительные размеры гидрораспределителя 2Р203
Для корректного монтажа гидрораспределителя 2Р203 необходимо учитывать его точные размеры и расположение монтажных отверстий. Приведенные ниже чертежи и таблица помогут произвести расчеты при проектировании гидросистемы.

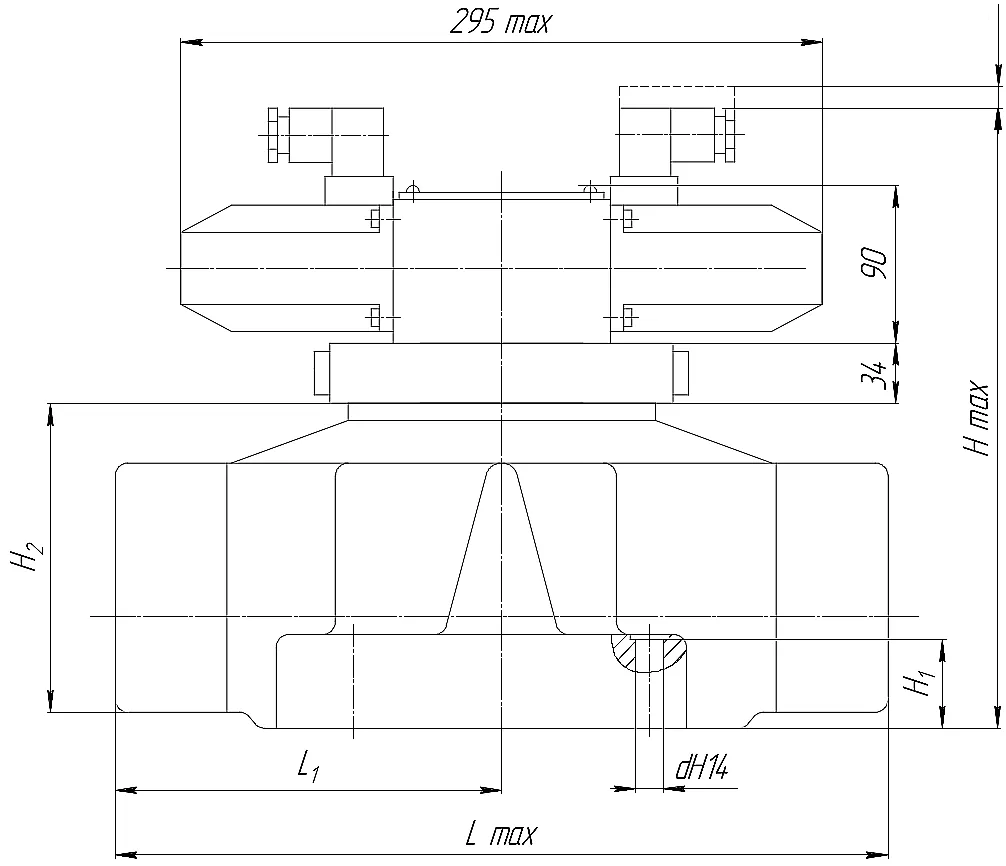

Рис. 2 — Габаритный чертеж гидрораспределителя 2Р203, вид сбоку

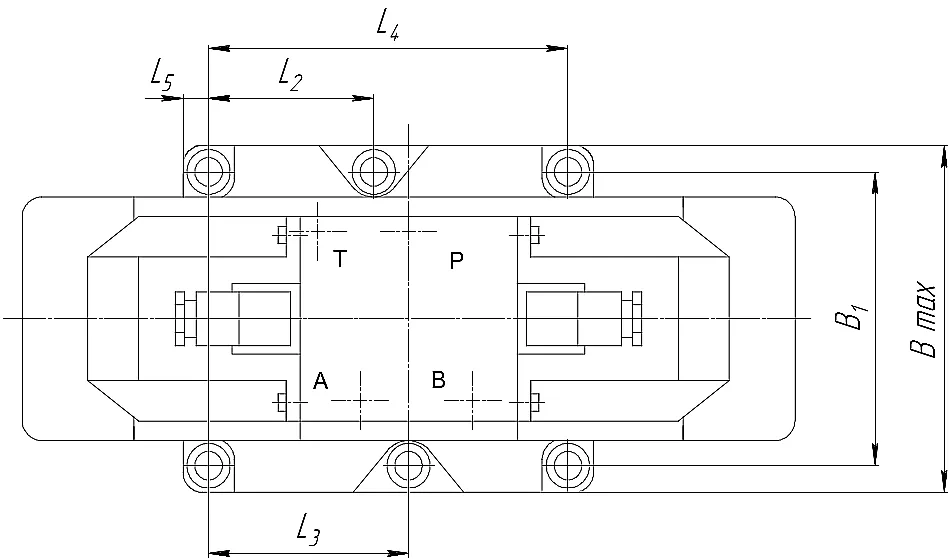

Рис. 3 — Чертеж присоединительных размеров гидрораспределителя 2Р203, вид сверху
| Параметр | Обозначение | Значение, мм | Допуск, мм |
|---|
| Условный проход | Dу | 20 | — |
| Общая длина | L | 260 | — |
| Длина базы | L1 | 130 | — |
| Расстояние между осями присоединений 1 | L2 | 53.2 | ±0.2 |
| Расстояние между осями присоединений 2 | L3 | 77 | ±0.2 |
| Расстояние между осями присоединений 3 | L4 | 130 | ±0.2 |
| Толщина монтажной плиты | L5 | 11 | — |
| Общая ширина | B | 114 | — |
| Ширина по присоединениям | B1 | 92 | ±0.2 |
| Общая высота | H | 284 | — |
| Высота присоединительной плоскости | H1 | 38 | — |
| Высота до оси отверстий | H2 | 10 | +0.2 |
| Диаметр монтажных отверстий | d | 13 | H14 |
Схемы распределения потоков рабочей жидкости
В зависимости от модификации, гидрораспределители серий 1Р202 и 2Р203 могут реализовывать различные гидравлические схемы, обозначаемые числовым кодом (например, 44, 43 и др.). Схема определяет, каким образом соединяются каналы P (напор), T (слив), A и B (рабочие линии) в нейтральном и рабочих положениях золотника.
Рис. 4 — Пример гидравлической схемы распределителя (условное обозначение)
Рис. 5 — Графическое обозначение положений золотника в гидравлических схемах
Примеры заказа популярных модификаций
Для упрощения оформления заказа приведем типовые формулировки:
- Гидрораспределитель 1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4 — Однозолотниковый, давление 32 МПа, пружинный возврат, управление от пилота 24 В DC.
- Гидрораспределитель 2Р202БЕ...УХЛ4 — Двухзолотниковый, давление 20 МПа, с электромагнитами прямого действия.
- Гидрораспределитель 1Рн203 — С ручным рычажным управлением (для аварийного или местного управления).
Для подбора конкретной модели, оптимально подходящей под ваши задачи по давлению, производительности и типу управления, рекомендуем связаться с нашими техническими специалистами через раздел Контакты или воспользоваться формой запроса коммерческого предложения.
Доставка по России
Поставляем гидрораспределители 1Р203, 2Р203 и другие модели серии во все регионы Российской Федерации. Основные склады и производственные мощности расположены в Екатеринбурге. Организуем оперативную доставку в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск, Пермь, Воронеж, Волгоград и другие города. Сроки и условия доставки уточняйте у наших менеджеров.
Выбирая гидрораспределители серии 2Р203 у нас, вы получаете оборудование, адаптированное к российским условиям эксплуатации, с полным комплектом документации и гарантийной поддержкой от производителя ГИДРАВЛИКА.
