В линейке продукции российского производства "ГИДРАВЛИКА" значительное место занимают надежные и производительные гидрораспределители серий Р502, Р503, Р802, Р803. Эти устройства представляют собой золотниковые трехпозиционные распределители с ручным, гидравлическим или электрогидравлическим управлением, рассчитанные на работу в системах среднего и высокого давления. Модели с условным проходом 50 мм (Р502, Р503) и 80 мм (Р802, Р803) позволяют эффективно управлять мощными потоками рабочей жидкости в стационарных и мобильных гидравлических системах.
Описание и назначение гидрораспределителей Р502, Р503, Р802, Р803
Основное предназначение серийных гидрораспределителей Р502, Р503, Р802, Р803 — изменение направления, а также пуск и останов потока рабочей жидкости в гидросистемах различного промышленного и мобильного оборудования. Эти устройства незаменимы в качестве центральных или секционных распределителей на экскаваторах, бульдозерах, кранах, прессах и других машинах, где требуется точное и надежное управление гидроцилиндрами или гидромоторами.
Гидрораспределители Р502, Р503, Р802, Р803 работают в широком диапазоне температур окружающей среды — от -40 до +50 °C, что делает их пригодными для эксплуатации в сложных климатических условиях России. Они совместимы с минеральными маслами по ГОСТ, используемыми в отечественной технике, с кинетической вязкостью от 10 до 400 мм²/с. Рекомендуемая тонкость фильтрации — не грубее 25 мкм.
Краткие характеристики и ТН ВЭД
Габариты и вес: В зависимости от серии (50 или 80 мм) и типа управления (электрогидравлическое или гидравлическое), масса гидрораспределителей Р502, Р503, Р802, Р803 варьируется от 88 кг (Р503 с гидроуправлением) до 251,6 кг (Р803 с электрогидравлическим управлением).
Габаритные размеры (диапазон для серии):
Длина (L): от 536 мм (Р503-А…) до 800 мм (Р803-Б…).
Высота (H): от 196 мм (серия Р50X) до 278 мм (серия Р80X).
Ширина (B): 340 мм (серия Р50X) и 442 мм (серия Р80X).
Код ТН ВЭД: 8481 20 000 0 — аппаратура для гидравлических систем.
| Параметр | Р502, Р503 (Ду50) | Р802, Р803 (Ду80) |
|---|
| Масса мин., кг | 88 | 242.7 |
| Масса макс., кг | 94 | 251.6 |
| Длина макс., мм | 586 | 800 |
| Ширина, мм | 340 | 442 |
| Высота макс., мм | 196 | 278 |
Технические характеристики гидрораспределителей серий Р502, Р503, Р802, Р803
Гидрораспределители моделей Р502, Р503, Р802, Р803 отличаются высокими эксплуатационными параметрами, позволяющими им работать в составе мощных гидравлических контуров.
| Наименование параметра |
Гидрораспределитель Р502, Р503 |
Гидрораспределитель Р802, Р803 |
| Условный проход (Ду), мм |
50 |
80 |
| Рабочее давление на входе, МПа (кгс/см²) |
минимальное |
1 (10) |
| номинальное |
20 (200) – 32 (320) |
| максимальное |
25 (250) – 35 (350) |
| Пропускная способность (расход), л/мин |
1000 |
2500 |
| Тип рабочей среды |
Минеральные масла (вязкость 10–400 мм²/с, ГОСТ) |
| Диапазон температур эксплуатации, °C |
от -40 до +50 |
| Присоединительные размеры (отверстия под шпильки) |
4 отв. Ø 17 мм (серия Р50Х) |
4 отв. Ø 22 мм (серия Р80Х) |
| Масса распределителя, кг |
с электрогидравлическим управлением |
94 |
251.6 |
| с гидравлическим управлением |
88 |
242.7 |
Принцип работы и конструктивные особенности
Гидрораспределители серий Р502, Р503, Р802, Р803 работают по классическому золотниковому принципу. Переключение потока рабочей жидкости между каналами (P – напор, T – слив, A и B – потребители) осуществляется за счет осевого перемещения прецизионно обработанного золотника внутри корпуса (гильзы). Позиционирование золотника может осуществляться тремя способами: вручную посредством рычага, с помощью гидравлического пилотного давления или электромагнитом, воздействующим на пилотный золотник (электрогидравлическое управление). Центрирование в нейтральную позицию происходит за счет возвратных пружин.
Температурный режим и срок службы
Гидрораспределители Р502, Р503, Р802, Р803 рассчитаны на длительную работу в диапазоне температур жидкости от -40°C до +80°C, окружающей среды — от -40°C до +50°C. Срок службы значительно зависит от чистоты рабочей жидкости, соблюдения номинальных параметров давления и своевременного технического обслуживания. При правильной эксплуатации на рекомендованных маслах ресурс распределителей исчисляется многими тысячами рабочих циклов. Важным эксплуатационным преимуществом гидрораспределителей Р502, Р503, Р802, Р803 является их высокая ремонтопригодность, в том числе в полевых условиях.
Что говорит один гидрораспределитель Р502 другому, когда опаздывает на работу? — «Прости, застрял в нейтрали!». Да, даже такая серьезная гидравлическая система, как серии Р502, Р503, Р802, Р803, может немного пошутить.
Область применения и типовое оборудование
Благодаря высокой надежности и производительности гидрораспределители Р502, Р503, Р802, Р803 нашли широкое применение в различных отраслях.
Мобильная техника: Экскаваторы, бульдозеры, фронтальные погрузчики, автогрейдеры, краны на автомобильном шасси, лесозаготовительные машины. На таком оборудовании распределители Р502, Р503, Р802, Р803 управляют рабочими органами — стрелой, ковшом, отвалом, манипуляторами.
Промышленное оборудование: Прессы, станки (гидравлические ножницы, гибочные), испытательные стенды, технологические линии, где требуется точное позиционирование или создание большого усилия.
Специальная техника: Дорожно-строительные машины, коммунальная техника, разгрузочно-погрузочные комплексы.

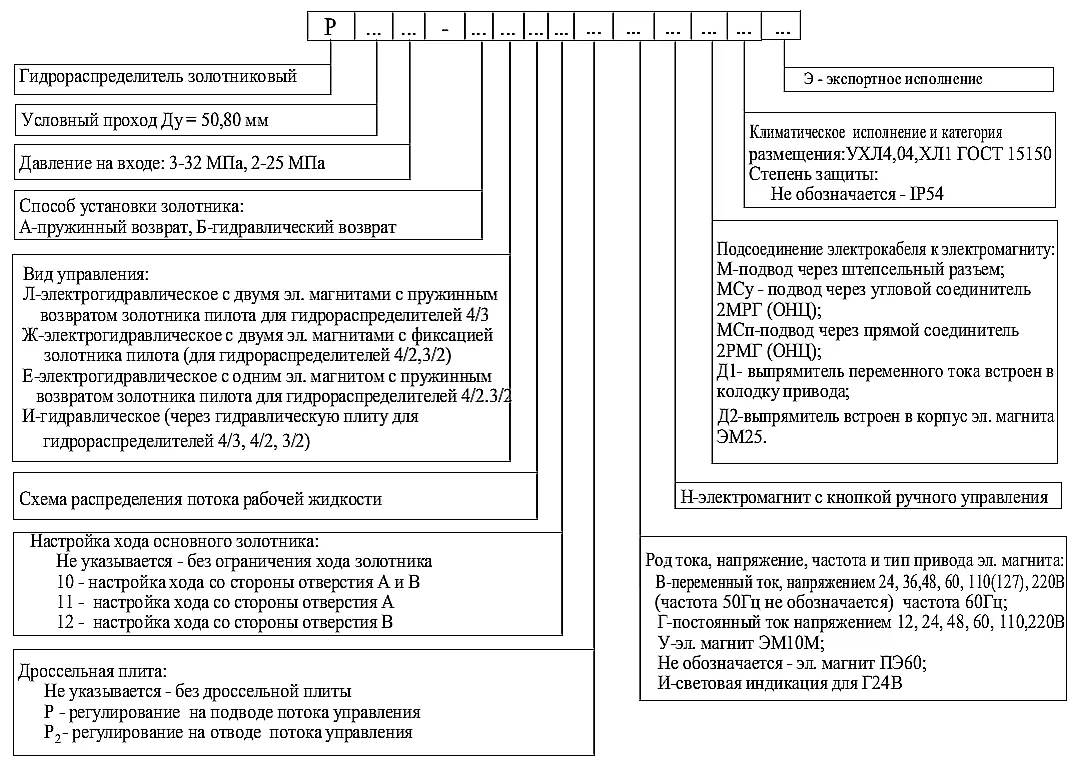

Структура условного обозначения (шифр)
Понимание шифра модели помогает правильно идентифицировать и заказать гидрораспределители Р502, Р503, Р802, Р803 нужной конфигурации.
Пример: Р503 – АЕ.04.30.01
1. Р50X / Р80X — серия (502, 503, 802, 803).
2. А, Б — вариант исполнения корпуса, определяющий тип подключения линий управления.
3. Е (электр.), Л (гидр.) — тип управления: Е — электрогидравлическое, Л — гидравлическое.
4. 04 — гидросхема распределителя (количество и тип позиций).
5. 30 — номинальный расход, л/мин (для Р503 — 1000 л/мин, для Р803 — 2500 л/мин).
6. 01 — вариант присоединительных поверхностей и комплектации.
Состав ремкомплекта и запчасти
Для поддержания работоспособности гидрораспределителей Р502, Р503, Р802, Р803 в наличии имеются основные запасные части и ремкомплекты. Чаще всего требуют замены или обслуживания следующие узлы:
| Наименование элемента | Признаки износа / поломки |
|---|
| Основной золотник и гильза | Подтеки, увеличение внутренней утечки, «зависание» золотника. |
| Уплотнительные кольца, манжеты | Внешние утечки рабочей жидкости. |
| Возвратные пружины | Неполное возвращение золотника в нейтраль. |
| Пилотный золотник (в управлении) | Самопроизвольное переключение или его отсутствие. |
| Электромагнит (для варианта с электрогидравлическим управлением) | Отказ катушки, механическое заедание сердечника. |
Стандартный ремкомплект включает набор уплотнений, иногда пружины и фиксирующие элементы. При интенсивной эксплуатации гидрораспределителей Р502, Р503, Р802, Р803 рекомендуется иметь на складе сменный золотниковый узел в сборе.
Работа в экстремальных условиях
Гидрораспределители Р502, Р503, Р802, Р803 созданы с учетом требований российского рынка. Их конструкция и применяемые материалы обеспечивают:
Устойчивость к низким температурам: Способность запуска и работы при -40°C за счет применения морозостойких уплотнений и специальных масел.
Совместимость с маслами по ГОСТ: Корпусные детали и уплотнения химически инертны к отечественным минеральным маслам, таким как И-Г-А, ВМГЗ и их аналогам.
Ремонтопригодность в полевых условиях: Модульная конструкция, возможность замены отдельных узлов без демонтажа всего блока с использованием стандартного инструмента — ключевое преимущество гидрораспределителей Р502, Р503, Р802, Р803.
Габаритные и присоединительные размеры

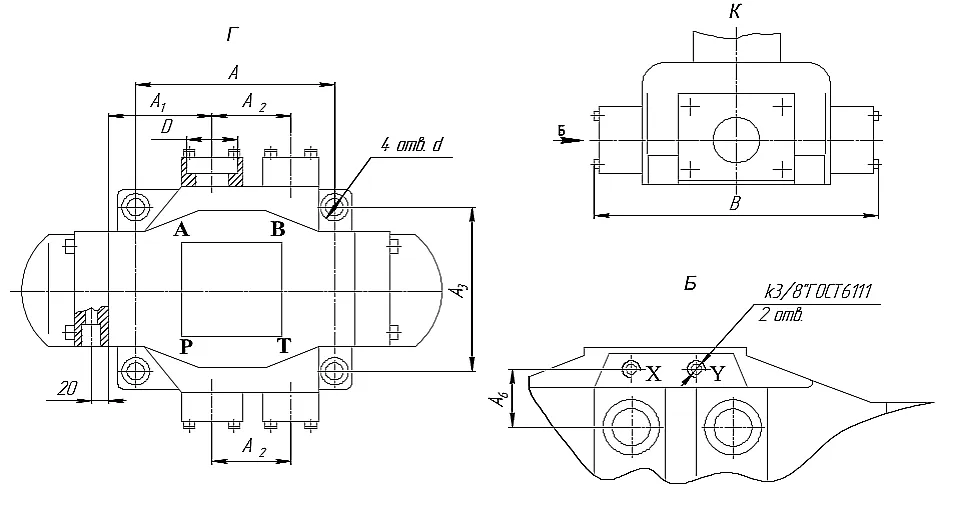

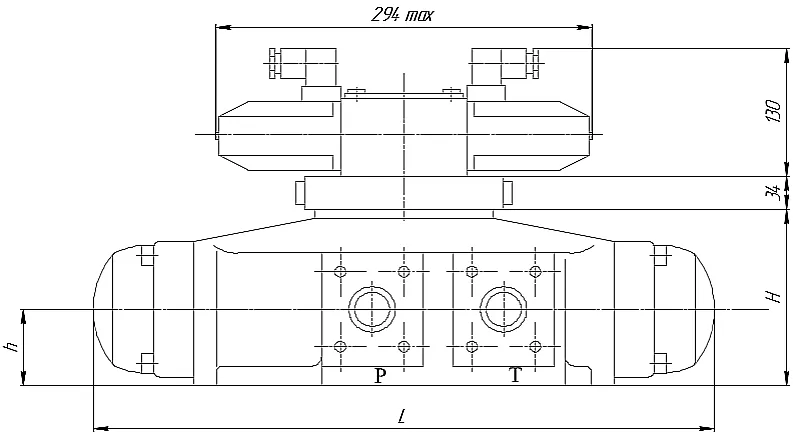

Чертеж гидрораспределителя с электрогидравлическим управлением (серии Р503-АЕ… и Р803-Е…).
Гидрораспределитель с гидроуправлением
Таблица габаритных размеров
| Обозначение модели |
L, мм |
A, мм |
A1, мм |
A2, мм |
A3, мм |
A6, мм |
h, мм |
H, мм |
D, мм |
d, мм |
B, мм |
| P503-АЛ… (гидр. упр.) |
536 |
290 |
115 |
107 |
178 |
75 |
95 |
196 |
61 |
17 |
340 |
| Р503-АЕ… (эл.-гидр. упр.) |
| Р503-Б… (корпус исполнения «Б») |
586 |
— |
— |
— |
| Р803-АЛ… (гидр. упр.) |
745 |
440 |
175 |
152 |
240 |
112 |
142 |
278 |
91 |
22 |
442 |
| Р803-Е… (эл.-гидр. упр.) |
| Р803-Б… (корпус исполнения «Б») |
800 |
— |
— |
— |
Примеры заказа и сравнение моделей
Наиболее популярные исполнения гидрораспределителей Р502, Р503, Р802, Р803 для типовых задач:
Р503-АЕ.04.30.01 — Гидрораспределитель на 50 мм с электрогидравлическим управлением, расход до 1000 л/мин, для управления секцией стрелы экскаватора.
Р803-Б.04.30.01 — Модель на 80 мм с гидравлическим управлением и корпусом исполнения «Б», расход 2500 л/мин, для центрального распределителя мощного пресса.
Р502-АЛ… — Экономичный вариант распределителя 50 мм с ручным/гидравлическим управлением для замены вышедшего из строя узла на старой технике.
Краткое сравнение ключевых серий:
Р502/Р503 (Ду50): Давление до 32 МПа, расход 1000 л/мин, компактнее и легче. Идеальны для техники средней мощности (экскаваторы до 20 тонн, средние прессы).
Р802/Р803 (Ду80): Давление до 32 МПа, расход 2500 л/мин, более габаритные и тяжелые. Предназначены для тяжелой техники (большие экскаваторы, бульдозеры) и высокопроизводительного промышленного оборудования с большими расходами масла.
Выбрать и заказать гидрораспределители Р502, Р503, Р802, Р803 нужной модификации вы можете прямо на нашем сайте. Наш специалист поможет подобрать модель по вашим параметрам давления, расхода и типа управления. Все изделия поставляются с гарантией и полным комплектом документации.
Поставки по всей территории России
Мы осуществляем прямые поставки гидравлической аппаратуры, включая серии гидрораспределителей Р502, Р503, Р802, Р803, из Екатеринбурга во все регионы России. Доставка организована ведущими транспортными компаниями до терминала в вашем городе или прямо на объект. Мы работаем с Москвой, Санкт-Петербургом, Новосибирском, Екатеринбургом, Казанью, Нижним Новгородом, Челябинском, Самарой, Омском, Ростовом-на-Дону, Красноярском, Уфой и другими городами РФ. Обеспечиваем полное документальное сопровождение и сервисную поддержку на всех этапах, от консультации до монтажа и ввода в эксплуатацию.
