Ориентация в мире гидравлики: ВМР10 и его преемник 1РМР10
В линейке гидравлической арматуры для машин и промышленных установок важнейшим элементом управления потоками рабочей жидкости является гидрораспределитель. Среди проверенных временем решений для средних расходов до 40 л/мин особое место занимают модели серии ВМР10 и их современный аналог — 1РМР10. Эти устройства представляют собой золотниковые гидрораспределители с различными видами управления, предназначенные для работы в составе гидравлических систем строительной, дорожной, сельскохозяйственной и другой мобильной техники, а также стационарного промышленного оборудования. Понимание их устройства, возможностей и особенностей обозначения позволяет инженерам и механикам правильно подбирать и эксплуатировать данные узлы, обеспечивая бесперебойную работу всего комплекса.
Переход от маркировки ВМР10 к 1РМР10 — это не просто смена наименования, а отражение развития конструкции и стандартизации. Современная серия 1РМР10 сохранила все ключевые рабочие параметры предшественника, такие как номинальное давление 32 МПа и условный проход 10 мм, но получила усовершенствованное исполнение корпусов и уплотнений. При этом, благодаря полной преемственности по присоединительным размерам и схемам, гидрораспределитель 1РМР10 часто становится прямой заменой снятых с производства моделей ВМР10, что упрощает модернизацию и ремонт существующих систем. Вся продукция поставляется под брендом ГИДРАВЛИКА с гарантией качества и технической поддержкой.
Общее описание и область применения
Гидрораспределители типов ВМР10 и 1РМР10 относятся к классу золотниковых распределителей с внешним управлением. Их основная функция — направление потока рабочей жидкости (гидравлического масла) от насоса к гидроцилиндрам или гидромоторам, а также переключение потока на слив в бак. Управление золотником, который и осуществляет это перераспределение, может быть электромагнитным, ручным, механическим или гидравлическим, в зависимости от исполнения конкретной модели. Именно это разнообразие делает гидрораспределитель 1РМР10 и его аналог ВМР10 универсальным решением для самых разных задач.
Основные области применения включают в себя системы управления рабочими органами экскаваторов, бульдозеров, автокранов, погрузчиков, прессового оборудования, лесозаготовительных машин и станков. Устройство успешно работает на минеральных маслах с кинематической вязкостью в широком диапазоне от 10 до 400 мм²/с, что соответствует большинству распространенных марок гидравлических масел, включая отечественные по ГОСТ. Номинальная тонкость фильтрации масла не должна быть грубее 25 мкм. Важным преимуществом для российских условий является способность гидрораспределителя 1РМР10 (в частности, исполнений 573 и 573.Ф) работать при температуре окружающей среды от экстремальных -40°C до +55°C, что подтверждается климатическими исполнениями УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Условное обозначение и его расшифровка
Маркировка гидрораспределителя 1РМР10 содержит полную информацию о его конструкции и характеристиках. Это своего рода технический паспорт, зашифрованный в буквенно-цифровом коде. Знание этой системы позволяет точно определить нужную модель при заказе.
Рассмотрим структуру обозначения 1РМР10 XX X X X X X X:
| Позиция в коде |
Значение |
Расшифровка |
| 1 |
Номер конструкции |
Указывает на принадлежность к современной серии. |
| Р |
Гидрораспределитель золотниковый |
Основной тип аппарата. |
| М, Х, Е |
Вид управления |
ММ – ручное, МД – ручное от поворотного переключателя, МР – механическое, Е – электромагнитное, Х – гидравлическое. |
| 10 |
Условный проход |
Диаметр прохода 10 мм (Ду=10 мм). |
| X |
Схема распределения потока |
Например, 573 – трехлинейная схема (P, T, A, B) с замкнутой нейтралью. |
| X |
Способ установки золотника |
Не обозначается – пружинный возврат; О – без пружинного возврата; ОФ/Ф – без пружинного возврата с фиксацией. |
| X |
Род тока и тип привода |
В – переменный ток; Г – постоянный ток; У – электромагнит ЭМ10М; не обозначается – приводы ПЭ35, КВМ35. |
| X |
Ручное управление электромагнитом |
Не обозначается – без кнопки; Н – с кнопкой ручного управления; М – электромагнит ЭМ6М. |
| X |
Подсоединение электрокабеля |
Не обозначается – штепсель ЭМ6-900; Д/Д1 – с выпрямителем; Су/Сп – угловой/прямой штепсель 2РМГ; С1 – однопроводный разъем. |
| X |
Климатическое исполнение |
УХЛ4, О4, ХЛ1 по ГОСТ 15150. |
| X |
Категория размещения и защита |
Не обозначается – степень защиты IP54; 6 – степень защиты IP65 для привода ПЭ35. |
Таким образом, код 1РМР10 573 описывает золотниковый гидрораспределитель с электромагнитным управлением, на условный проход 10 мм, со схемой 573 и стандартными характеристиками по умолчанию. Эта система обозначений применима и к серии ВМР10, которая маркировалась по аналогичному, но менее формализованному принципу.
Технические характеристики серии
Ключевые рабочие параметры определяют возможности гидрораспределителя ВМР10 и 1РМР10 в гидравлическом контуре. Они гарантируют надежную работу в заявленных условиях.
| Наименование параметра |
Значение для 1РМР10 / ВМР10 |
| Диаметр условного прохода (Ду), мм |
10 |
| Номинальный расход рабочей жидкости, л/мин |
40 |
| Номинальное давление на входе (Рном), МПа (бар) |
32 (320) |
| Максимальное давление на выходе, МПа |
15 |
| Максимальное давление управления, МПа |
0,8 – 6,0 |
| Тип рабочей среды |
Минеральные гидравлические масла (вязкость 10…400 мм²/с) |
| Диапазон рабочих температур среды/окружающей среды |
Согласно климатическому исполнению, до -40°C для отдельных исполнений |
| Присоединительные размеры (резьба портов) |
Метрическая или трубная резьба согласно чертежам подключения |
| Масса, кг, не более |
5,5 |
Габаритные размеры и масса
Геометрические параметры важны для компоновки гидроагрегата. В таблице ниже приведены сравнительные данные по наиболее распространенным исполнениям гидрораспределителя ВМР10 и 1РМР10. Код ТН ВЭД для данной продукции обычно относится к группе 8412 (гидравлические силовые установки и двигатели, их части).
| Модель и тип |
Габарит А, мм |
Габарит L, mm |
Ход золотника S, mm |
Диапазон массы, кг |
| ВМР10 трехпозиционный (снят с пр-ва) |
95 |
185 |
3,6 |
4.5 – 5.5 |
| ВМР10 двухпозиционный (снят с пр-ва) |
91,5 |
182 |
| 1РМР10 трехпозиционный |
81 |
175 |
| 1РМР10 двухпозиционный |
77,8 |
172 |
Как видно, современный гидрораспределитель 1РМР10 имеет более компактные габариты по сравнению с предшественником ВМР10, что является его преимуществом при монтаже в стесненных условиях.
Принцип работы и конструктивные особенности
В основе работы любого гидрораспределителя данной серии лежит перемещение золотника (прецизионного цилиндрического плунжера) внутри расточки корпуса. На золотнике выполнены кольцевые канавки, которые в зависимости от его позиции соединяют или разъединяют различные гидравлические линии: напорную (P), сливную (T) и рабочие (A, B). Управляющее воздействие (электрический сигнал на соленоид, механическое усилие на рукоятку или давление управляющей жидкости) сдвигает золотник, преодолевая усилие возвратных пружин (если они предусмотрены схемой). Это приводит к перенаправлению потока масла. Например, в схеме 573 в нейтральной позиции все каналы, как правило, замкнуты, что удерживает гидроцилиндр в фиксированном положении. При подаче управления золотник смещается, соединяя порт P с A, а B с T, или наоборот, обеспечивая движение штока.
Отличительная черта гидрораспределителя ВМР10 и 1РМР10 — модульность конструкции. Основные элементы: литой корпус, золотник с точной обработкой, крышки с уплотнениями, катушки электромагнитов (в электрических версиях) или узлы ручного управления. Такая компоновка не только повышает надежность, но и упрощает обслуживание. Многие изнашиваемые детали, такие как уплотнительные кольца, втулки, пружины, входят в стандартные ремкомплекты. При необходимости ремонта гидрораспределителя 1РМР10 в полевых условиях квалифицированный специалист может произвести замену этих элементов без специального станочного оборудования, что критично важно для мобильной техники, работающей вдали от сервисных центров.
Гидравлическая загадка: Он золотник толкает ловко, направляя масла ток. Не магнит и не рука, а просто... (давление в порту управления). А знаете, почему гидрораспределитель ВМР10 такой надежный? Потому что он работает без лишних «телодвижений» — только четкое перемещение золотника!
Комплектность, запчасти и ремонтопригодность
Для поддержания работоспособности гидрораспределителя 1РМР10 рекомендуется иметь на складе типовой набор запасных частей. Наиболее часто изнашиваемыми элементами являются: уплотнительные кольца (обычно из NBR или FKM), возвратные пружины, втулка золотника, а в электромагнитных версиях — катушка соленоида. Состав типового ремкомплекта может варьироваться в зависимости от конкретного исполнения, но базовая номенклатура обычно включает:
| Наименование детали |
Материал / Примечание |
Типовая причина замены |
| Кольцо уплотнительное манжетное (сальник) |
NBR, FKM (для агрессивных сред) |
Утечка масла по штоку золотника |
| Кольца круглого сечения (O-ring) |
NBR |
Утечки в местах разъемных соединений |
| Пружина возвратная золотника |
Пружинная сталь |
Потеря упругости, нечеткое возвращение в нейтраль |
| Втулка направляющая золотника |
Антифрикционный сплав |
Износ, увеличение зазора, утечки между полостями |
| Катушка электромагнита (для исполнения Е) |
Медь, изоляция класса H |
Перегорание обмотки, механическое повреждение |
Наличие таких комплектующих позволяет оперативно восстановить работоспособность распределителя, минимизируя простой дорогостоящей техники.
Габаритные и установочные чертежи
Правильный монтаж — залог долгой службы. Ниже представлены схематические изображения для понимания присоединительных размеров.
Трехпозиционный гидрораспределитель (схема 573)

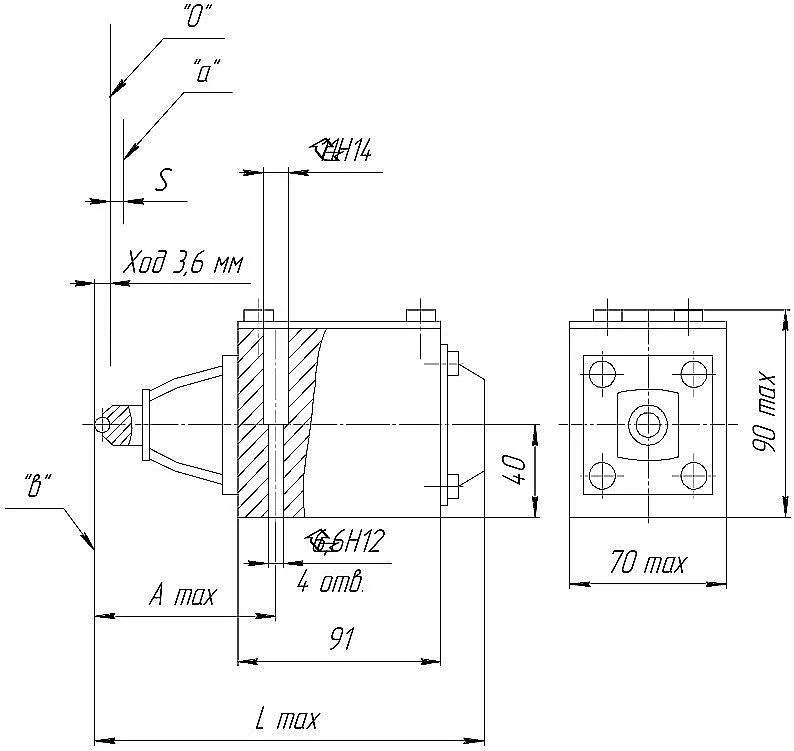

Рис. 1. Габаритный чертеж трехпозиционного распределителя. Указаны основные монтажные размеры и расположение портов P, T, A, B, а также линий управления X, Y.
Двухпозиционный гидрораспределитель

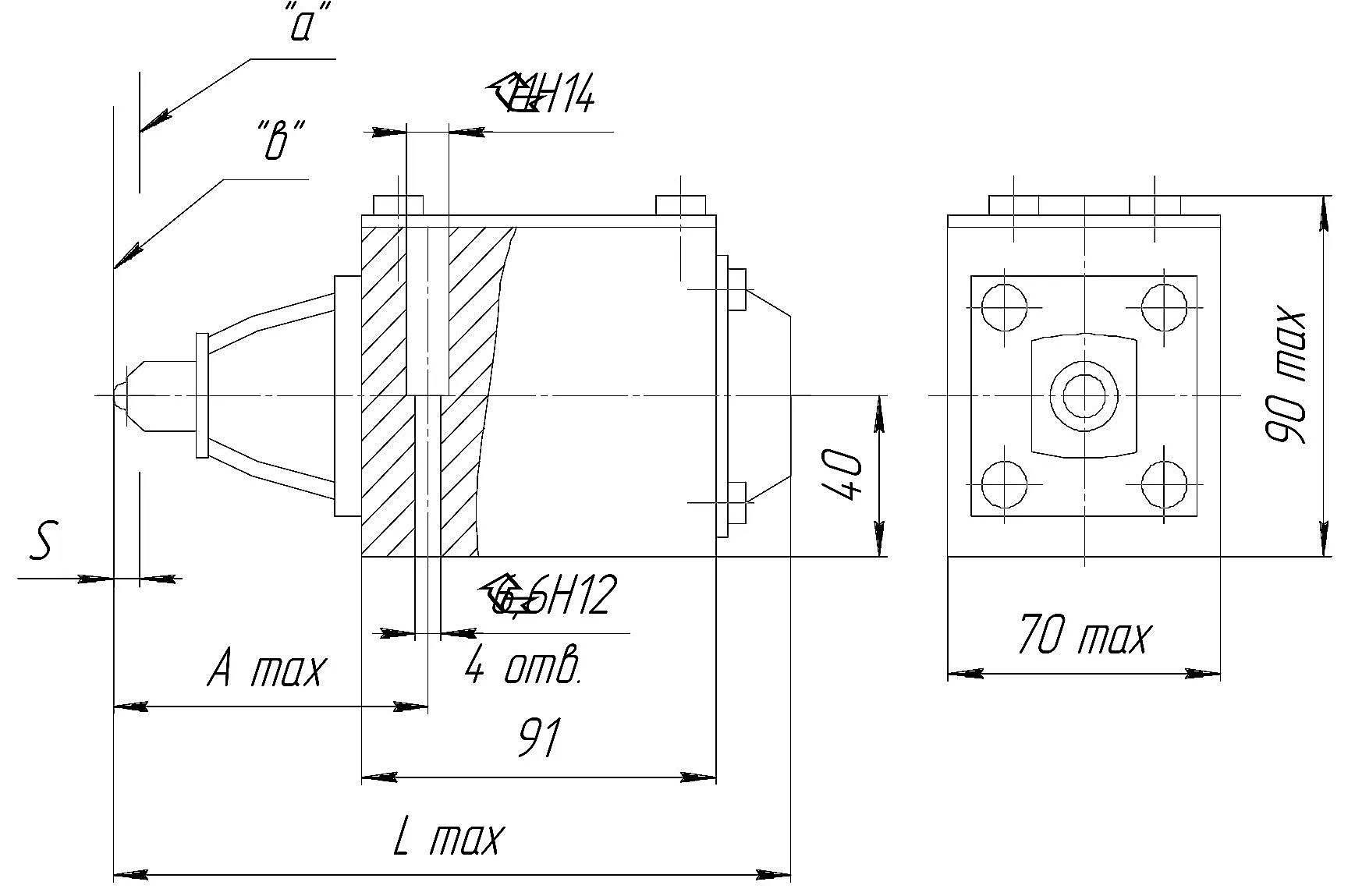

Рис. 2. Вид с торца и сбоку двухпозиционного гидрораспределителя. Хорошо видно расположение крепежных отверстий.

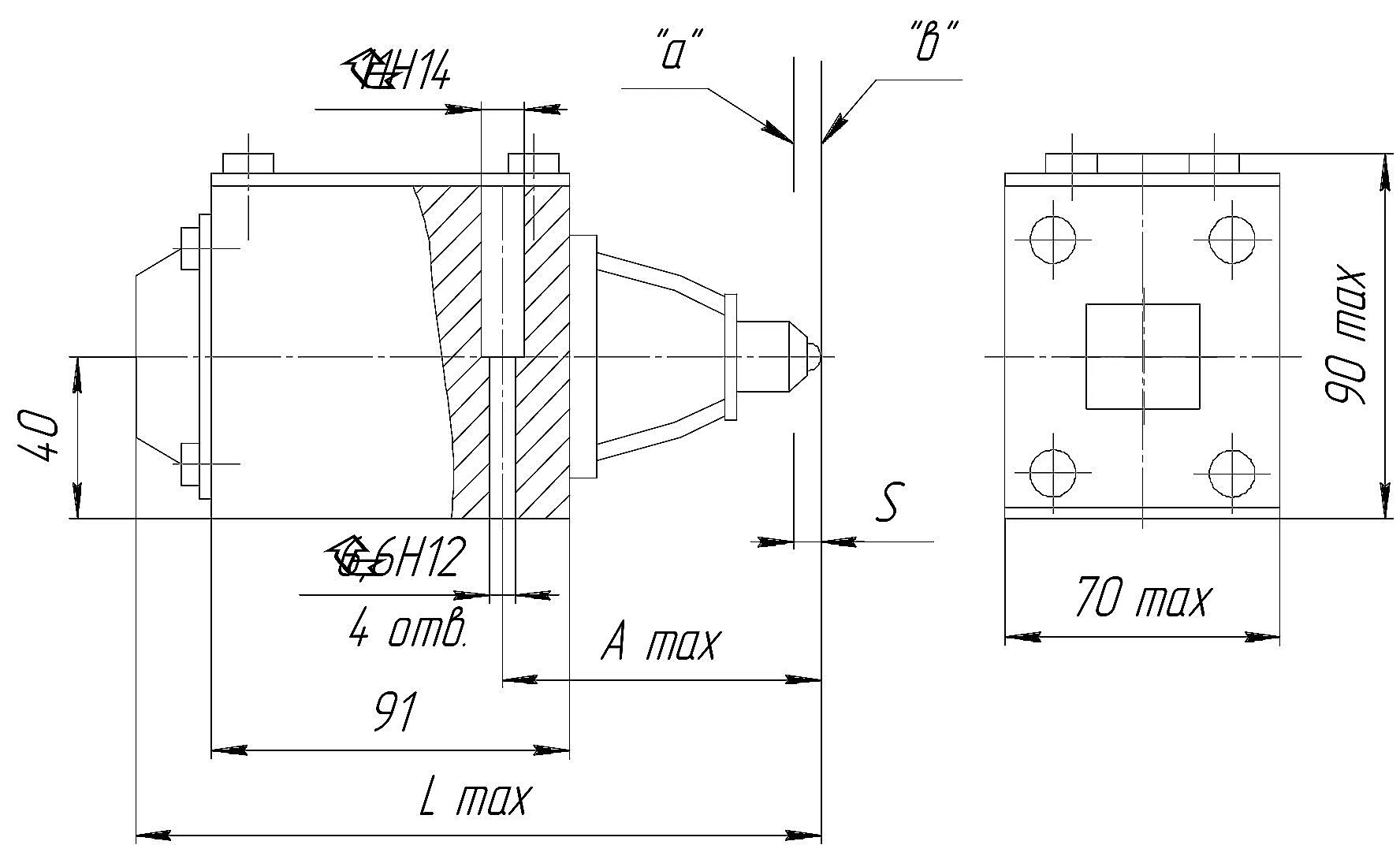

Рис. 3. Схематическое изображение подключения гидравлических магистралей к распределителю.
Примеры заказа
Для оформления запроса или заказа необходимо указать полное условное обозначение требуемого распределителя. Вот несколько примеров корректного указания моделей:
- 1РМР10 573 — Гидрораспределитель с электромагнитным управлением, трехпозиционный, со схемой 573, пружинным возвратом, стандартным подключением и климатическим исполнением УХЛ4.
- 1РМР10 574 Ф — Гидрораспределитель с ручным управлением (ММ), двухпозиционный, со схемой 574, с фиксацией золотника в крайних положениях.
- Для замены устаревшей модели: «Требуется гидрораспределитель 1РМР10 как аналог снятого с производства ВМР10.573». Наши специалисты помогут подобрать полный современный аналог.
Уточнить наличие, стоимость и оформить заказ вы можете, связавшись с нашими менеджерами через сайт 777-gidra.ru или по телефону, указанному в разделе Контакты.
Наше предложение и доставка по России
Компания ГИДРАВЛИКА осуществляет прямые поставки гидравлических компонентов, включая серию распределителей ВМР10 и 1РМР10, с собственного склада в Екатеринбурге. Мы гарантируем соответствие продукции заявленным техническим характеристикам, полную заводскую комплектность и сопроводительную документацию. Организуем оперативную доставку в любой регион Российской Федерации транспортными компаниями или почтой. Ключевые направления отгрузок: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, а также во многие другие промышленные центры и регионы. Выбирая нас, вы выбираете надежного партнера в сфере промышленной гидравлики.
