О серии гидрораспределителей РСР, РСГ, РСЭ
Секционные гидрораспределители марок РСР, РСГ и РСЭ представляют собой высоконадежные и универсальные узлы управления потоками рабочей жидкости в гидросистемах. Их модульная конструкция позволяет собирать блоки управления любой сложности для различных видов техники. Эти гидрораспределители востребованы благодаря высокой надежности, способности работать в широком диапазоне давлений и температур, а также совместимости с отечественными маслами.
Секционные гидрораспределители РСР, РСГ, РСЭ являются ключевыми элементами гидравлического контура, отвечающими за направление, пуск и остановку потока рабочей жидкости. Вся серия отличается продуманной конструкцией, позволяющей ремонт и обслуживание даже в полевых условиях. Унификация секций дает возможность создавать распределители с необходимым количеством золотниковых пар, что делает использование гидрораспределителей РСР, РСГ, РСЭ экономически выгодным для проектировщиков и инженерных служб предприятий.
Краткое описание и назначение
Секционные гидрораспределители РСР, РСГ, РСЭ предназначены для изменения направления движения и управления потоками рабочей жидкости в гидравлических системах мобильной и стационарной техники. Они нашли широкое применение в строительной, дорожной, коммунальной, сельскохозяйственной и другой спецтехнике. Основная отличительная черта – секционная, или моноблочная, конструкция, где из унифицированных модулей собирается агрегат с нужным числом управляемых гидролиний.
Основные аббревиатуры в маркировке указывают на тип управления: РСР – с ручным и/или гидравлическим управлением, РСГ – с гидравлическим управлением, РСЭ – с электрогидравлическим управлением. Например, модель 1РСЭ8-25 обозначает электромагнитно управляемый распределитель с условным проходом 8 мм и номинальным давлением 25 МПа. Использование гидрораспределителей РСР, РСГ, РСЭ существенно упрощает монтаж и настройку сложных гидросхем.
Габариты, вес и коды ТН ВЭД
Гидрораспределители секционные имеют различные габаритные размеры и массу в зависимости от условного прохода, количества и типа собранных секций. Универсальность и модульность конструкции делают гидрораспределители РСР, РСГ, РСЭ чрезвычайно гибкими для применения.
| Типоразмер (Условный проход) |
Примерная масса одной секции, кг |
Габаритные размеры (Блок из 3 секций), мм (Д х Ш х В, ориентировочно) |
Код ТН ВЭД |
| 8 мм (например, 1РСЭ8-25) |
~2-5 |
- |
8412.29.000.9
(Гидравлические силовые установки и двигатели прочие) |
| 12 мм (например, РСМ12-20) |
~5-8 |
~230 х 140 х 140 |
| 25 мм (например, РСР25.25) |
7,9 - 19,4 |
~300 х 180 х 160 |
Обратите внимание, что окончательные размеры и вес собранного бока зависят от количества и типа секций. Конкретные присоединительные размеры и чертежи представлены ниже.
Технические характеристики основных серий
Сводная таблица основных параметров позволяет оценить различия между типами управления гидрораспределителей одного условного прохода.
| Параметр |
РСР25.25 (Ручное/Гидроуправление) |
РСГ25.25 (Гидроуправление) |
РСЭ25.25 (Электрогидроуправление) |
| Рабочее давление, номинальное/максимальное, МПа |
25 / 32 |
25 / 32 |
25 / 32 |
| Диапазон температур работы, °С |
От -60 до +45 (для минеральных масел) |
| Тип рабочей среды |
Минеральные масла по ГОСТ, кинематическая вязкость 10-400 мм²/с, фильтрация не грубее 25 мкм |
| Присоединительные размеры |
Фланцевое или резьбовое соединение согласно чертежам |
| Пропускная способность (номинал), л/мин |
160 |
160 |
160 |
| Масса одной секции (диапазон), кг |
7,9 - 19,4 |
~8-15 |
~10-20 (с учетом электромагнитов) |
| Количество секций в блоке, шт. |
1-6 |
1-6 |
1-6 |
Принцип работы и конструкция
Принцип действия всех гидрораспределителей РСР, РСГ, РСЭ основан на осевом перемещении золотника в расточке корпуса секции. В нейтральном положении каналы перекрыты. При смещении золотника (вручную, под давлением управления или силой электромагнита) открываются проходные сечения, соединяющие напорную магистраль (P) с рабочими линиями (A, B), а рабочие линии – со сливом (T).
Конструктивно гидрораспределители РСР, РСГ, РСЭ собраны из набора отдельных чугунных или стальных секций, стянутых шпильками: напорная секция (с клапанами), рабочие секции (с золотниками разного типа), управляющие секции (для РСГ и РСЭ) и сливная секция. Каждая секция имеет внутренние каналы, которые при сборке образуют общие магистрали. Это позволяет подключать к одной напорной линии несколько гидродвигателей параллельно. Использование запорно-регулирующей арматуры типа гидрораспределителей РСР, РСГ, РСЭ повышает надежность всей системы.
Температурный режим и срок службы
Все модели гидрораспределителей РСР, РСГ, РСЭ рассчитаны на работу в суровых климатических условиях. Допустимый диапазон температур окружающей среды составляет от -60°C до +45°C. При этом рабочая жидкость (минеральное масло) должна иметь соответствующую вязкость. Секционные гидрораспределители совместимы с широким спектром отечественных и импортных масел, соответствующих ГОСТ.
Срок службы агрегата при соблюдении условий эксплуатации (чистота рабочей жидкости, отсутствие перегрузок по давлению, правильная сборка) составляет несколько десятков тысяч часов. Наработка на отказ значительно увеличивается за счет высокой износостойкости пар трения (золотник-корпус) и возможности замены отдельных изношенных элементов. Таким образом, приобретение гидрораспределителей РСР, РСГ, РСЭ – это долгосрочное вложение.
Гидравлическая загадка: Что говорит один золотник секционного распределителя другому, когда они собраны в один блок? – «Работаем в одной команде, а управляют нами отдельно!» Вот что значит быть частью модульных гидрораспределителей РСР, РСГ, РСЭ.
Область применения и совместимое оборудование
Секционные гидрораспределители РСР, РСГ, РСЭ устанавливаются на широкий спектр техники российского и зарубежного производства. Их основное назначение – управление гидроцилиндрами и гидромоторами.
- Строительная и дорожная техника: экскаваторы-погрузчики, бульдозеры, грейдеры, катки, автогрейдеры.
- Коммунальная техника: мусоровозы, подметально-уборочные машины, коммунальные погрузчики.
- Сельскохозяйственная техника: фронтальные погрузчики, тракторные навесные системы, комбайны.
- Промышленное оборудование: прессы, станки, подъемные устройства, стенды.
Благодаря модульности, на базе гидрораспределителей РСР, РСГ, РСЭ можно создать систему управления для практически любого гидравлического оборудования, что делает их незаменимыми для сервисных центров и производственных предприятий.
Ремонтопригодность и запчасти
Одно из ключевых преимуществ конструкции – высокая ремонтопригодность. Большинство ремонтных операций можно выполнить в условиях мастерской, а иногда и в полевых условиях. Секционная конструкция позволяет заменить вышедшую из строя секцию, не меняя весь блок. Это существенно удешевляет обслуживание техники.
Типовой ремкомплект или часто заменяемые элементы для гидрораспределителей РСР, РСГ, РСЭ:
| Наименование запчасти |
Назначение |
| Комплект уплотнений для золотника (манжеты, кольца) |
Устранение внутренних утечек рабочей жидкости. |
| Золотник (плунжер) |
Замена при повышенном износе или задирах. |
| Втулка золотника (корпус секции) |
Ремонт расточки корпуса, обычно связан с капремонтом. |
| Пружины возврата золотника |
Восстановление нейтрального положения. |
| Шарики, седла и пружины предохранительных и редукционных клапанов |
Настройка и восстановление рабочих давлений. |
| Электромагнит (для серии РСЭ) |
Замена при поломке катушки или механической части. |
| Шпильки стяжные и гайки |
Замена при повреждении резьбы или коррозии. |
Работа в экстремальных условиях
Секционные гидрораспределители РСР, РСГ, РСЭ разработаны с учетом российских реалий. Они уверенно работают при отрицательных температурах до -40°C и даже -60°C в специальном исполнении (ХЛ1). Полная совместимость с отечественными минеральными маслами по ГОСТ (индустриальные И-Г-А, И-Г-С, ВМГЗ и их аналоги) избавляет от проблем с поиском рабочей жидкости.
Конструкция позволяет проводить ремонт в полевых условиях. Для этого требуется минимальный набор инструментов: ключи для откручивания стяжных гаек, съемник для извлечения золотников, пассатижи. Возможность замены уплотнений или целой секции на месте поломки минимизирует простой дорогостоящей техники. Такая живучесть – визитная карточка надежных гидрораспределителей РСР, РСГ, РСЭ.
Условное обозначение (расшифровка маркировки)

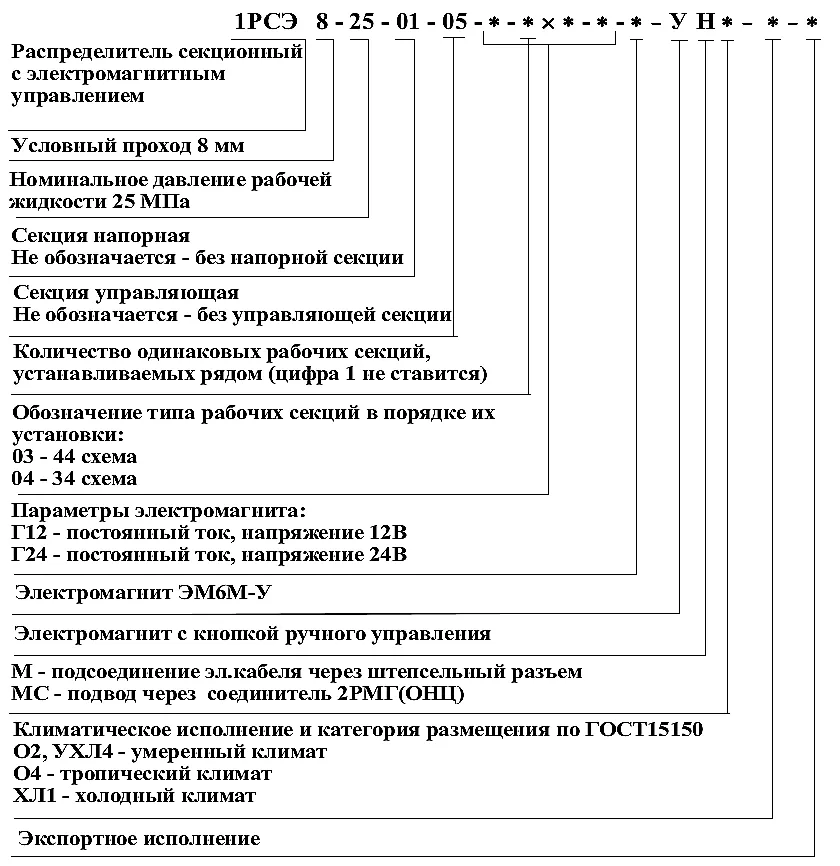

Маркировка гидрораспределителей содержит всю необходимую информацию о типе, размере и параметрах. Рассмотрим на примере 1РСЭ8-25:
- 1 – Типовая размерность или конструктивное исполнение.
- РС – Р (распределитель), С (секционный).
- Э – Способ управления: Э – электромагнитное, Г – гидравлическое, Р — ручное/гидравлическое, М – ручное.
- 8 – Условный проход в миллиметрах (номинальный диаметр).
- 25 – Номинальное рабочее давление в МПа (25 МПа ≈ 250 кгс/см²).
Для моделей с дополнительными опциями после дефиса могут указываться количество секций, тип золотников, наличие клапанов и т.д. (например, РСГ25.25-20-06-30). Правильное чтение обозначения помогает точно подобрать аналог или совместимую деталь.
Габаритные и присоединительные размеры
Чертежи и схемы подключения необходимы для правильного монтажа. Ниже приведены примеры для разных типоразмеров.
Гидрораспределитель 1РСЭ8-25
Схематическое изображение распределителя 1РСЭ8-25 с указанием присоединительных отверстий.

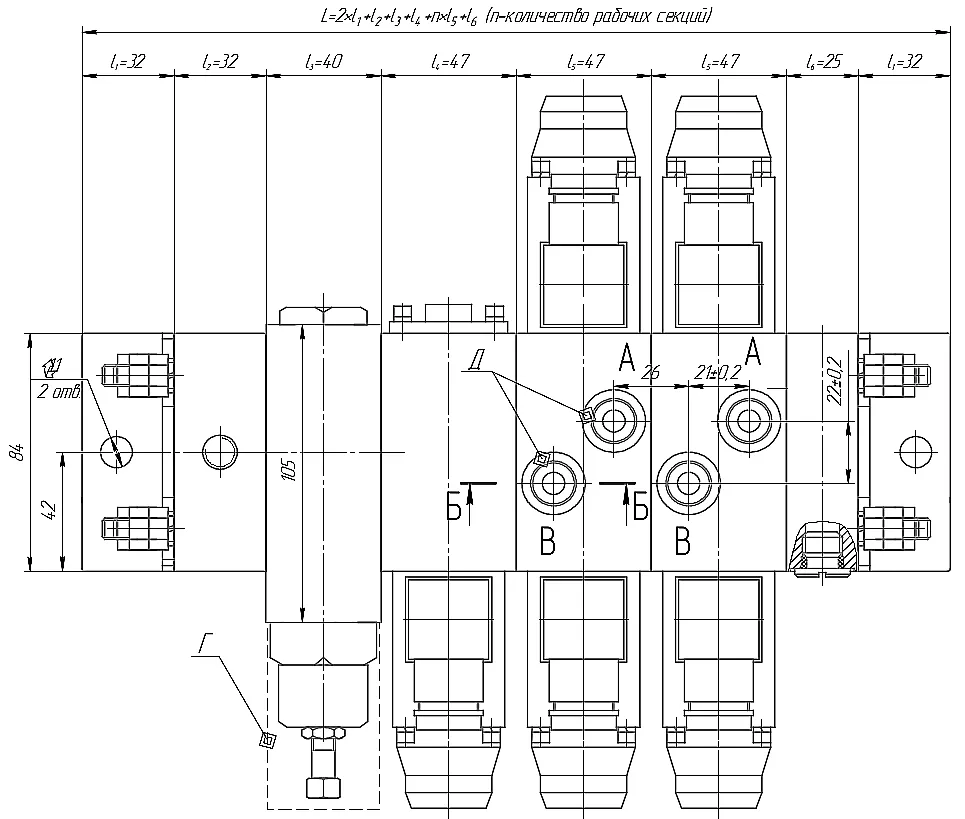

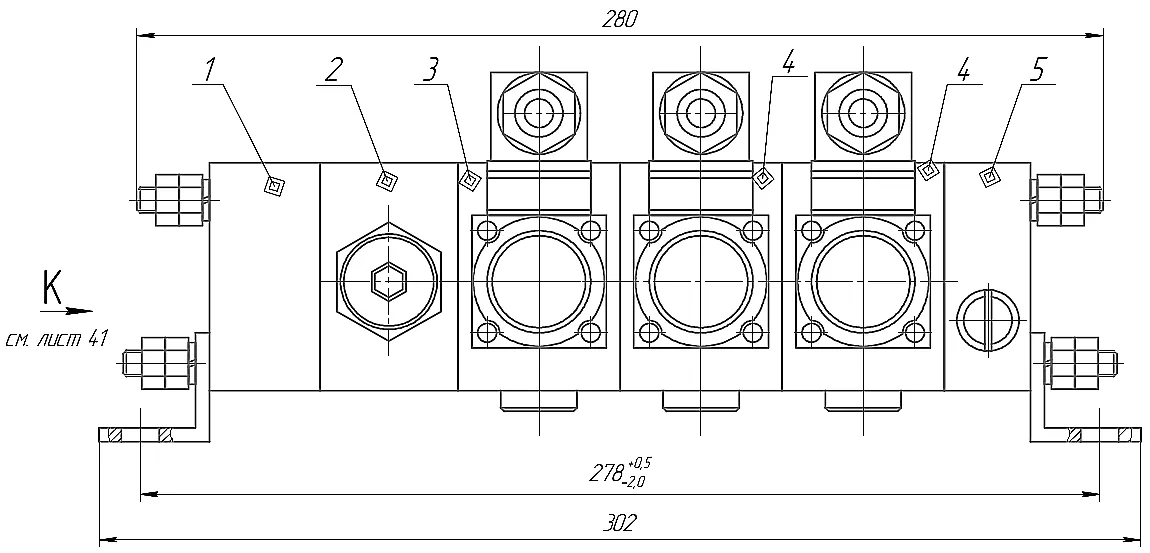

Сборочный чертеж, показывающий компоновку секций распределителя 1РСЭ8-25.
- Крышка для подвода и слива рабочей жидкости.
- Секция напорная.
- Секция управляющая.
- Секция рабочая.
- Крышка.
Гидрораспределители серии 12 мм (1РСГ12-25)

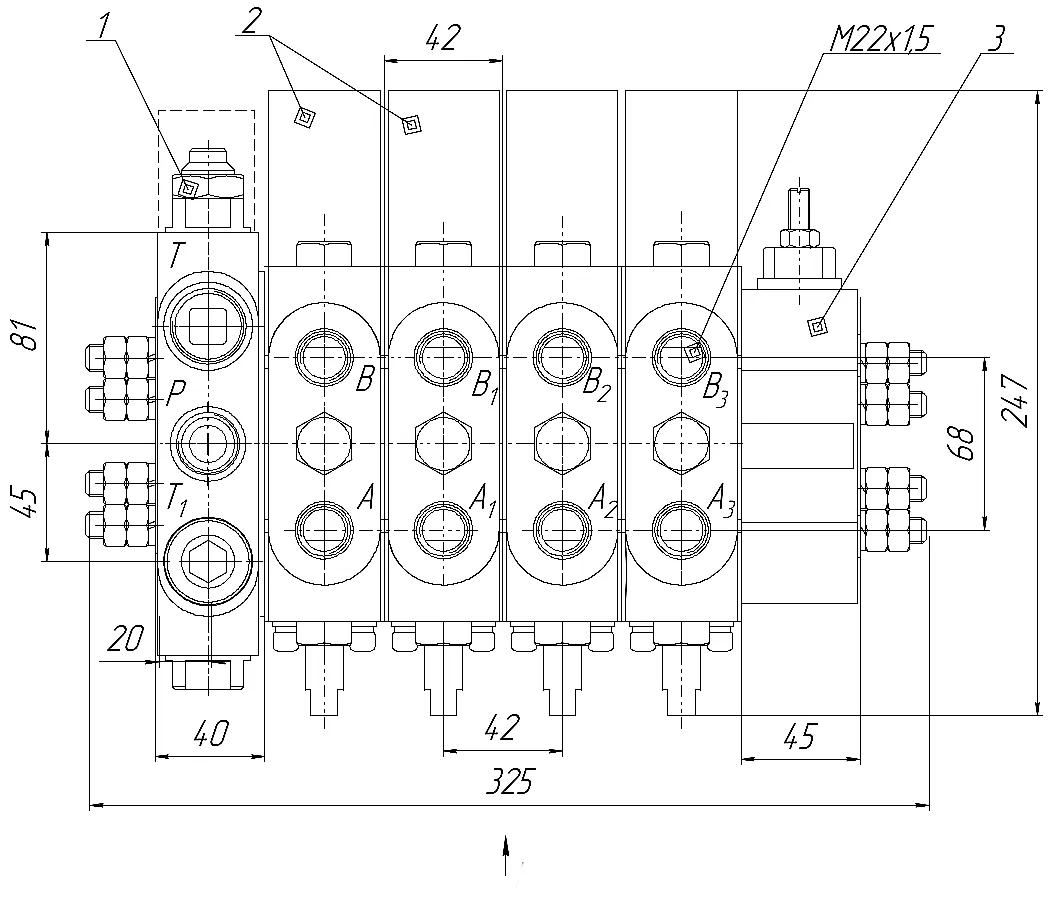

Чертеж с габаритными и присоединительными размерами распределителя 1РСГ12-25.
- Напорная секция.
- Рабочая секция.
- Сливная секция.
Примеры составления заказа (типовые сборки)
Подбирая гидрораспределители РСР, РСГ, РСЭ, вы можете заказать как готовые типовые сборки, так и собрать блок по индивидуальной схеме. Ниже приведены примеры популярных комплектаций, поставляемых со склада в Екатеринбурге:
| РСГ25.25-20-06-30 (30.1) |
| РСГ25.25-20-06-40-30 |
| РСГ25.25-20-2х01-30 |
| РСР25.25-20.3-01-06-30 (30.1) |
| РСР25.25-20.3-07-01-30 |
| РСР25.25-20.3-2х06-30 |
| РСР25.25-20.3-6х01-30 (30.1) |
| РСР25.25-20-2х01-30 |
| РСЭ25.25-20-01-07-30 с э/м |
| РСЭ25.25-50-4х01-30 с э/м |
Для оформления нестандартной сборки гидрораспределителей РСР, РСГ, РСЭ обратитесь к нашим специалистам через форму заказа или по телефону. Мы предложим оптимальное решение под вашу гидросхему.
Доставка по России
Поставляем секционные гидрораспределители РСР, РСГ, РСЭ и запасные части к ним по всей территории Российской Федерации. Отгрузка осуществляется со склада в Екатеринбурге. Доступны различные способы доставки: транспортными компаниями (Деловые Линии, ПЭК, КИТ, Энергия и др.), автотранспортом или почтой. Мы оперативно отгружаем заказы в такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград и многие другие.
Гарантируем качество поставляемой продукции бренда ГИДРАВЛИКА, полное соответствие технической документации и помощь в подборе. Все вопросы по наличию, срокам и условиям поставки вы можете уточнить на нашем сайте https://777-gidra.ru/ или в разделе Контакты.
