Описание и назначение гидрораспределителя секционного МРС100.4
Гидрораспределитель секционный МРС100.4 представляет собой ключевой узел в гидравлических системах мобильной техники. Это устройство предназначено для точного управления потоками рабочей жидкости, направляя ее в необходимые линии цилиндров или гидромоторов. Гидрораспределитель секционный МРС100.4 является четырехпозиционным аппаратом с механическим управлением, что обеспечивает фиксацию золотника в рабочих и так называемых «плавающих» позициях, а также его автоматический возврат из рабочих положений. Благодаря секционной конструкции, данная модель позволяет набирать необходимое количество золотниковых секций, обеспечивая гибкость при проектировании гидроконтуров. Основная область применения данного гидрораспределителя секционного МРС100.4 – это гидросистемы тракторов, комбайнов, погрузчиков и прочей сельскохозяйственной и дорожно-строительной техники, где требуется управление несколькими гидравлическими исполнительными механизмами.
Условное обозначение модели
Маркировка гидрораспределителя МРС100.4 несет в себе полную информацию о его конструкции и технических параметрах. Расшифровка условного обозначения помогает точно определить конфигурацию изделия при заказе.
| Позиция в коде | Обозначение | Расшифровка |
|---|
| 1-2 | МР | Мелитопольский распределитель (базовое обозначение типа) |
| 3 | С | Секционное исполнение (для моноблочных отсутствует) |
| 4 | 100 | Номинальный поток (расход) рабочей жидкости – 100 литров в минуту |
| 5 | 4 | Исполнение по номинальному давлению: «4» соответствует 20 МПа |
| 6 | 4 | Конструктивное исполнение и тип золотника (четырехпозиционный) |
| 7 | — | Тип управления: по умолчанию – рычажное (Р), возможно исполнение с дистанционным (Д), троссовым (Т), гидравлическим (Г) или электрогидравлическим (Э) управлением |
| 8 | — | Количество золотниковых секций (от 1 до 12) |
| 9 | — | Наличие гидрозамков (обозначается литерой «Г» при наличии) |
| 10 | — | Вариант исполнения, согласованный с потребителем |
Таким образом, стандартный гидрораспределитель МРС100.4 – это секционный аппарат с номинальным расходом 100 л/мин, рассчитанный на давление 20 МПа, с рычажным управлением и четырьмя позициями золотника.
Основные технические характеристики
Технические параметры гидрораспределителя определяют его возможности и границы применения. Ниже приведены ключевые характеристики для серии МРС100.4.
| Параметр | Значение | Примечание |
|---|
Рабочее давление, МПа:
— номинальное
— максимальное |
20
25 | Длительная работа
Кратковременные пиковые нагрузки |
| Условный проход, мм | 20 | Диаметр гидравлических линий |
| Номинальный расход рабочей жидкости, л/мин | 100 | Производительность системы |
Диапазон вязкости рабочей жидкости, сСт:
— минимальная
— максимальная |
19
70 | Определяет температурный режим работы |
Перепад давления при номинальном потоке (для трехсекционного распределителя), МПа, не более:
— при разгрузке
— в рабочих позициях |
1.5
1.0 | Потери давления в аппарате |
| Внутренние утечки (определяющие КПД), л/мин, не более | 2 | Характеризует износ и герметичность пар |
| Максимальное количество золотниковых секций, шт | 6 | Секционность и масштабируемость |
| Тип рабочей среды | Минеральные масла по ГОСТ | Совместимость с отечественными маслами |
Принцип работы и устройство
Принцип действия гидрораспределителя секционного МРС100.4 основан на осевом перемещении золотника внутри корпуса секции. В нейтральном положении каналы рабочей жидкости перекрыты, и поток от насоса направляется на слив через переливной клапан с минимальными потерями. При ручном или дистанционном перемещении рычага управления золотник смещается, открывая путь потоку от напорной магистрали (Р) к одной из рабочих линий (А или В), в то время как противоположная линия соединяется со сливом (Т). Четыре позиции золотника включают: «нейтраль», «подъем» (или «вперед»), «опускание» (или «назад») и «плавающее» положение, в котором обе рабочие линии соединены со сливом, позволяя, например, орудию свободно следовать за рельефом. Возврат золотника из рабочих позиций в нейтраль часто осуществляется автоматически под действием пружин, что повышает удобство эксплуатации.
Температурный режим и срок службы
Эксплуатационные характеристики гидрораспределителя МРС100.4 напрямую зависят от температуры и чистоты рабочей жидкости. Рекомендуемый диапазон температуры масла – от -40°C до +80°C, при условии соблюдения вязкостных характеристик (19-70 сСт). Работа при более низких температурах возможна с применением специальных морозостойких масел и предварительного прогрева. Срок службы аппарата при соблюдении условий эксплуатации, своевременном обслуживании и использовании рабочей жидкости с тонкостью фильтрации не грубее 25 мкм составляет не менее 8-10 тысяч моточасов или 5 лет. Критически важным для ресурса является поддержание чистоты гидравлической системы.
Загадка: Что говорит опытный механик, когда видит идеально работающую гидравлику на тракторе? – «Да у тебя тут гидрораспределитель секционный МРС100.4 работает, как швейцарские часы – каждая секция в своем ритме!»
Область применения и совместимое оборудование
Благодаря своей надежности и универсальности, гидрораспределитель секционный МРС100.4 нашел широкое применение в сельскохозяйственном и промышленном секторе. Его основной сферой использования являются:
Сельскохозяйственная техника: тракторы типа МТЗ, ЮМЗ, «Кировец», комбайны, навесные и прицепные орудия (плуги, сеялки, культиваторы, косилки).
Дорожно-строительная техника: автогрейдеры, катки, мини-погрузчики.
Коммунальная техника: уборочные машины, подъемники.
Промышленное оборудование: прессы, станки с гидроприводом, технологические линии.
Этот распределитель идеально совместим с шестеренчатыми и аксиально-поршневыми насосами отечественного и зарубежного производства, рассчитанными на аналогичные давление и расход.
Конструктивные особенности и принцип работы ключевых элементов
Сердцем гидрораспределителя является золотник – высокоточный цилиндрический элемент, перемещающийся в расточке корпуса. Его рабочая поверхность имеет систему канавок и поясков, которые при перемещении открывают или перекрывают потоки жидкости. Управление золотником может осуществляться вручную через рычаг, дистанционно через тросовую передачу или гидравлически. В конструкции также присутствует переливной клапан (клапан разгрузки), который поддерживает заданное давление в системе и сбрасывает излишки жидкости в бак. Секционность конструкции обеспечивается соединением отдельных корпусов (секций) болтами через уплотнительные прокладки. Каждая секция имеет каналы P (напор), T (слив), A и B (рабочие линии).
Работа в экстремальных условиях
Гидрораспределитель секционный МРС100.4 адаптирован для работы в сложных климатических и эксплуатационных условиях, характерных для России. Его ключевые преимущества включают:
- Морозостойкость до -40°C: Конструкционные материалы и уплотнения подобраны для сохранения работоспособности в условиях Крайнего Севера и Сибири.
- Полная совместимость с отечественными маслами по ГОСТ: Аппарат рассчитан на работу с минеральными маслами типа И-Г-А, И-Г-В и другими, широко распространенными в РФ.
- Возможность ремонта в полевых условиях: Модульная секционная конструкция и доступность ремкомплектов (уплотнительные кольца, манжеты, пружины) позволяют производить замену изношенных элементов без применения сложного инструмента, что критически важно для сельского хозяйства и удаленных строек.
Габаритные и присоединительные размеры
Размеры гидрораспределителя зависят от количества установленных золотниковых секций. Для базовой трехсекционной конфигурации характерны следующие параметры, которые можно увидеть на представленных чертежах.

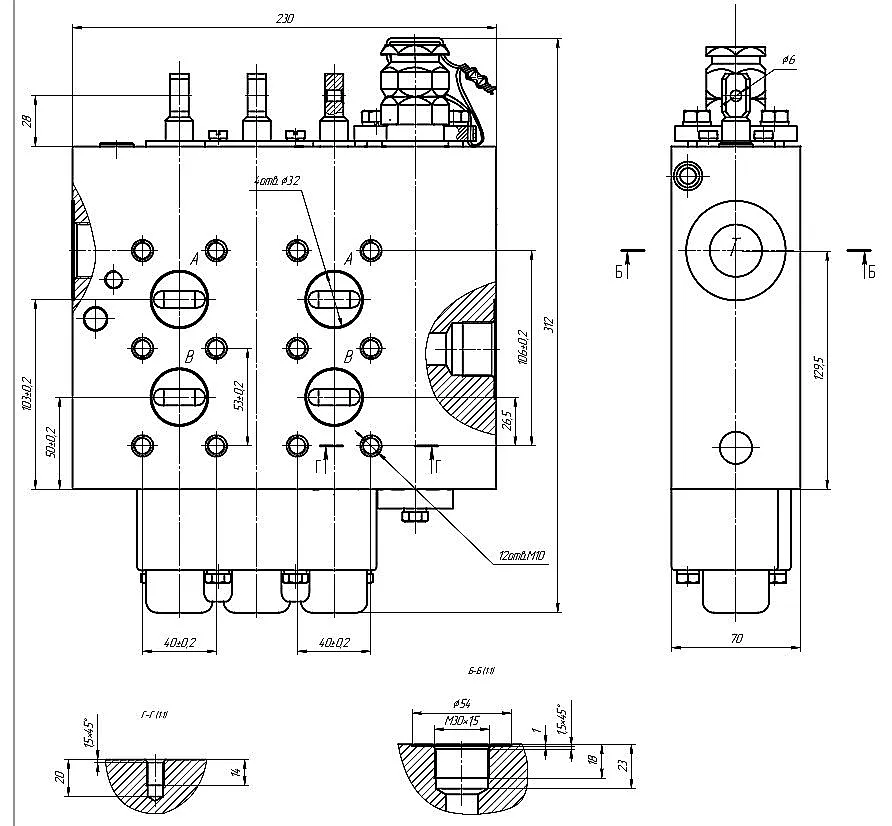

Чертеж гидрораспределителя МРС100.4 с видом сбоку и основными габаритными размерами.

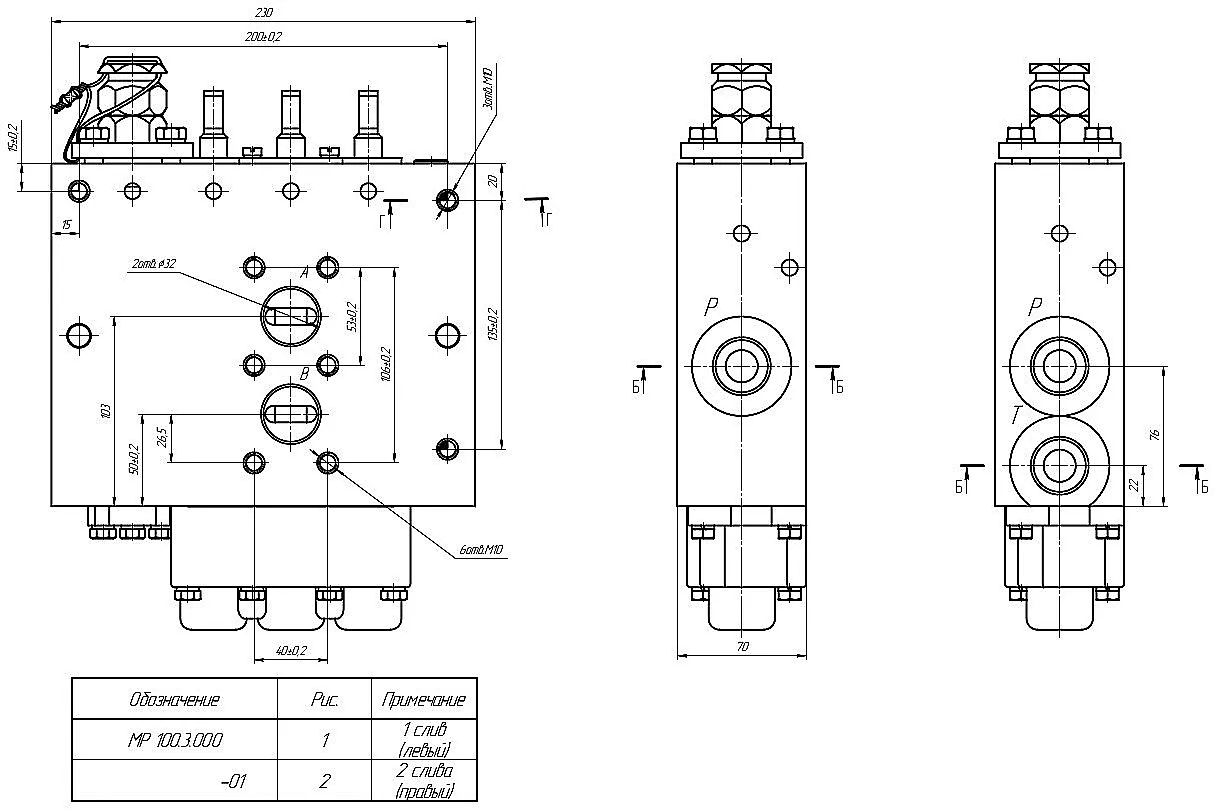

Схема присоединительных размеров и монтажных отверстий гидрораспределителя секционного МРС100.4.
Вес и габаритные размеры (типовые)
Точные масса и размеры зависят от конкретной комплектации (количества секций, типа управления). Приведенные данные являются ориентировочными для распределителя с тремя золотниковыми секциями и рычажным управлением.
| Параметр | Значение | Единица измерения |
|---|
| Приблизительная длина (3 секции) | ~450 | мм |
| Ширина (по креплению) | ~180 | мм |
| Высота (с рычагами) | ~350 | мм |
| Приблизительная масса (3 секции) | ~35 | кг |
| Код ТН ВЭД ЕАЭС (предположительно) | 8412 29 000 9 | - |
Внимание! Точные габариты, массу и код ТН ВЭД уточняйте у наших специалистов при заказе конкретной конфигурации.
Примеры заказа и типовые обозначения
Чтобы заказать гидрораспределитель секционный МРС100.4 под ваши задачи, необходимо определить его конфигурацию. Вот несколько примеров:
- МРС100.4-3Р: Трехсекционный распределитель с рычажным управлением, золотники четырехпозиционные (базовая комплектация).
- МРС100.4-4Д-Г: Четырехсекционный аппарат с дистанционным управлением, в комплекте гидрозамки.
- МРС100.4-2Т: Двухсекционный распределитель с троссовым приводом.
Для оформления заказа или получения подробной консультации, свяжитесь с нашими специалистами через раздел Контакты или нажмите на ссылку: оформить заявку на гидрораспределитель МРС100.4.
Часто задаваемые вопросы (FAQ)
В этом разделе мы собрали ответы на самые распространенные вопросы наших клиентов о гидрораспределителе секционном МРС100.4.
Как выбрать необходимое количество секций в распределителе МРС100.4?
Количество секций должно соответствовать количеству независимо управляемых гидроцилиндров или гидромоторов в вашей системе. Например, для управления ковшом и стрелой погрузчика достаточно двух секций. Если вы сомневаетесь в выборе, наши инженеры готовы помочь с подбором на основе вашей гидросхемы.
С какими типами масел совместим данный гидрораспределитель?
Гидрораспределитель секционный МРС100.4 полностью совместим со всеми отечественными минеральными маслами для гидросистем, соответствующими ГОСТ 17479.2-85 (марки И-Г-А, И-Г-В и т.д.), с вязкостью в рабочем диапазоне от 19 до 70 сСт. Использование рекомендованных масел гарантирует заявленный срок службы и надежность.
Возможна ли поставка гидрораспределителя МРС100.4 с электрогидравлическим управлением?
Да, в рамках серии МРС доступно исполнение с электрогидравлическим управлением (обозначается литерой «Э»). Такие модели оснащаются соленоидными катушками на 12В или 24В постоянного тока и позволяют интегрировать распределитель в систему автоматического управления.
Как осуществляется доставка заказа по России?
Мы организуем доставку оборудования по всей территории Российской Федерации через проверенных транспортных компаний (Деловые Линии, ПЭК, КИТ и др.) или почтой России. Стоимость и сроки доставки рассчитываются индивидуально. Отправка осуществляется со склада в Екатеринбурге. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и любой другой город.
В заключение, гидрораспределитель секционный МРС100.4 – это проверенное и надежное решение для модернизации и ремонта гидравлических систем отечественной техники. Все оборудование поставляется напрямую от производителя и официальных дистрибьюторов, что гарантирует оригинальность и доступные цены. Наш склад в Екатеринбурге позволяет оперативно отгружать продукцию клиентам по всей России. Поставки осуществляются регулярно. Для получения актуальной информации о наличии и условиях заказа, обращайтесь к нам по контактам, указанным на сайте https://777-gidra.ru/. ГИДРАВЛИКА – ваш надежный партнер в мире промышленного оборудования.
