Датчик положения МДП107 — это надежный и универсальный бесконтактный датчик, предназначенный для точного контроля положения поршня в пневматических цилиндрах. С помощью датчика МДП107 можно определять достижение поршнем крайних или промежуточных точек хода, что является ключевым элементом для автоматизации технологических процессов, обеспечения безопасности и построения систем обратной связи в пневмоприводах. Устройство работает по бесконтактному магнитному принципу, что гарантирует долгий срок службы и исключает механический износ контактной группы.
Описание и назначение серии МДП107
Серия датчиков положения с маркировкой МДП107 является стандартом для оснащения пневматических цилиндров, используемых на территории России и стран СНГ. Основное назначение — фиксация положения подвижного элемента (поршня) за счет взаимодействия со встроенным в него постоянным магнитом. Когда магнит проходит в зоне чувствительности, происходит замыкание контактов геркона внутри корпуса, что формирует выходной электрический сигнал. Датчик положения МДП107 монтируется на внешней поверхности гильзы цилиндра в специальный Т-образный паз, что обеспечивает простую установку, настройку и защиту от внешних воздействий.
Основные характеристики и условное обозначение
Модель имеет простое условное обозначение МДП107, которое расшифровывается как «Магнитный Датчик Положения», 107 — порядковый номер модели. Для заказа датчика положения МДП107 обычно дополнительно указывается длина кабеля и его тип, если это требуется. Код ТН ВЭД для подобных приборов, как правило, 8536 50 000 0 — электрические аппараты для переключения, защиты или подключения цепей. Габаритные размеры и масса устройства являются его важными достоинствами: компактность позволяет устанавливать датчик МДП107 даже на цилиндры с небольшим межосевым расстоянием. Вес датчика не превышает 0,015 кг, что практически не влияет на общую массу агрегата.
Схема подключения датчика положения МДП107: коричневый провод (+) и синий провод (-/общий).
Технические характеристики датчика МДП107
Технические параметры определяют область применения и надежность устройства. Ниже представлена подробная таблица с ключевыми характеристиками датчика положения МДП107.
| Наименование параметра |
Значение для модели МДП107 |
| Тип рабочей среды / область применения |
Пневматические системы, контроль положения поршня цилиндра |
| Принцип действия |
Бесконтактный, герконовый (магнитоуправляемый контакт) |
| Диапазон рабочего напряжения (постоянный и переменный ток) |
5 … 240 В |
| Максимальный выходной (коммутируемый) ток |
100 мА |
| Максимальная коммутируемая мощность |
10 Вт / 10 ВА |
| Присоединение (электрическое) |
Двухжильный кабель, диаметром 2,8 мм |
| Степень защиты корпуса |
IP 67 (пылевлагозащищенное исполнение) |
| Максимальная частота срабатывания |
200 циклов в минуту |
| Температурный диапазон работы |
-10°C … +70°C |
| Стойкость к механическим воздействиям (вибрация / удар) |
9G / 30G |
| Масса, не более |
0,015 кг |
Принцип работы и устройство
Датчик положения МДП107 представляет собой герметичный корпус, внутри которого размещен геркон — запаянная стеклянная колба с контактами из ферромагнитного материала. На корпусе цилиндра, в поршне, установлен постоянный магнит. При движении поршня магнит приближается к зоне установки датчика. Магнитное поле воздействует на контакты геркона внутри датчика МДП107, вызывая их замыкание. Это замыкание зажигает светодиодный индикатор на корпусе датчика (визуальный сигнал) и замыкает электрическую цепь управляющего сигнала, который поступает на контроллер, реле или сигнальную лампу. Таким образом, работа датчика положения МДП107 не требует прямого механического контакта, что делает его чрезвычайно надежным и долговечным.
Температурный режим и срок службы
Эксплуатация датчика положения МДП107 разрешена в широком температурном диапазоне от -10°C до +70°C. Такой режим позволяет использовать устройство в большинстве производственных цехов, станков и автоматизированных линий. Срок службы геркона, являющегося основным элементом, исчисляется миллиардами срабатываний благодаря отсутствию трения и электрической дуги при малых токах. На долговечность влияют в основном внешние факторы: вибрации и удары, но, как видно из характеристик, датчик положения МДП107 обладает высокой стойкостью к таким нагрузкам (9G вибрация, 30G удар).
Загадка: Висит на цилиндре, молчит, но стоит поршню подойти — глазком мигнет и сигнал подаст. Что это?
Ответ: Конечно же, это наш верный страж — датчик положения МДП107! Он, как часовой, всегда на посту и никогда не проспит нужный момент.
Область применения и совместимое оборудование
Основная область применения — пневмоавтоматика. Датчик положения МДП107 штатно используется совместно с пневматическими цилиндрами, на гильзах которых предусмотрены Т-образные пазы, например, цилиндрами серии ПЦРМ-1. Он устанавливается на упаковочном, обрабатывающем, сортировочном оборудовании, станках с ЧПУ, роботизированных комплексах, линиях розлива — везде, где требуется точная фиксация положения исполнительного механизма. Совместимость с широким диапазоном напряжений (5-240 В) позволяет интегрировать датчик МДП107 практически в любую систему управления как с низковольтной логикой (24В), так и с сетевым напряжением (220В).

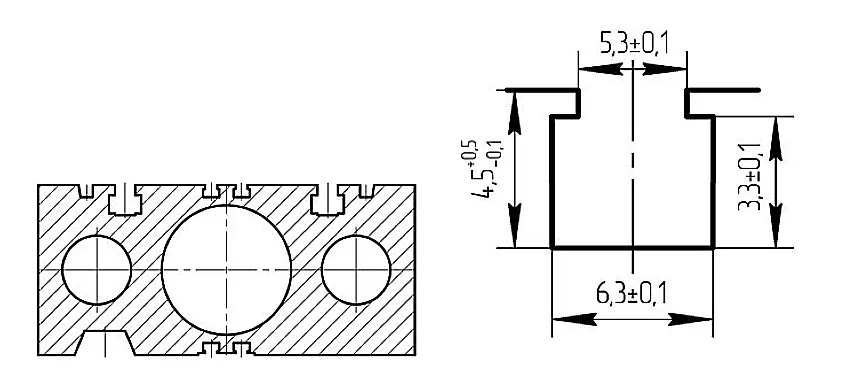

Конфигурация Т-образного паза на гильзе цилиндра для монтажа датчика МДП107.
Габаритные, присоединительные размеры и монтаж
Монтаж датчика положения МДП107 предельно прост. Устройство вставляется в паз на гильзе цилиндра и фиксируется прижимным винтом (обычно входит в комплект цилиндра с датчиками). Он может быть установлен в любом месте по длине хода поршня, что позволяет настраивать несколько контрольных точек. Кабельный вывод обеспечивает удобное подключение.

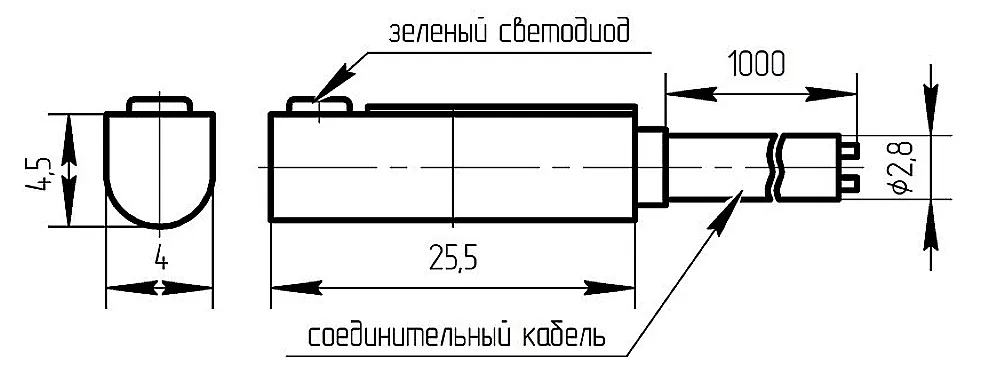

Габаритный чертеж датчика положения МДП107 с основными монтажными размерами.
Совместимость и работа в экстремальных условиях
Хотя стандартный температурный диапазон ограничен -10°C, при использовании специальных исполнений или при кратковременных воздействиях возможно применение в более суровых условиях. В стандартном исполнении датчик положения МДП107 не предназначен для длительной работы при -40°C, однако его можно эксплуатировать в неотапливаемых помещениях. Качественная герметизация (IP67) защищает внутренние элементы от пыли и влаги, включая попадание масел и эмульсий, распространенных в машиностроении. Ремонт в полевых условиях, как правило, не предусмотрен, так как корпус неразборный и герметизированный, что является гарантией заявленной защиты. При выходе из строя осуществляется замена на новый датчик положения МДП107.
Примеры заказа и эксплуатации
Для заказа необходимо указать: точное наименование «Датчик положения МДП107» и требуемую длину кабеля. Например: «Датчик МДП107, кабель 2 м». При заказе цилиндра с опцией контроля положения количество и расположение датчиков оговаривается отдельно с техническим специалистом. Для замены вышедшего из строя датчика достаточно демонтировать старый и установить новый в тот же паз, подключив провода в соответствии со схемой (коричневый — «+», синий — «-» / общий).
Преимущества выбора датчика положения МДП107
Выбирая датчик положения МДП107, вы получаете проверенное решение с оптимальным соотношением цены, надежности и функциональности. Универсальное питание, высокая степень защиты, стойкость к вибрациям и компактность делают этот датчик МДП107 востребованным для модернизации и обслуживания тысяч единиц оборудования по всей России. Для приобретения оригинального датчика положения МДП107, консультации по применению или оформления заказа на партию свяжитесь с нами через форму на сайте или по телефону. Мы обеспечиваем оперативную доставку в любой регион: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и многие другие города.
