Описание и назначение пневмораспределителя В72-23М-02
Пневмораспределитель крановый В72-23М-02 УХЛ4 производства бренда ГИДРАВЛИК выполняет функцию коммутации потоков сжатого воздуха в ответственных промышленных пневмосистемах. Устройство представляет собой четырехлинейный трехпозиционный золотниковый клапан с ручным управлением, предназначенный для точного переключения подачи рабочей среды на один или два потребителя. Ключевая особенность модели – надежное запирание всех четырех портов в средней позиции рукоятки, что является обязательным требованием для систем аварийной остановки и обеспечения безопасности оператора.

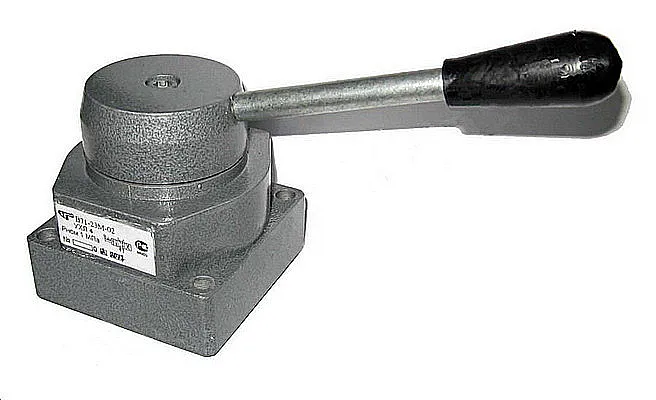

Пневмораспределитель крановый В72-23М-02 УХЛ4. Четкая маркировка портов (P, A, B, T), компактный алюминиевый корпус с нижним подключением G3/8".
Ключевые параметры и габариты оборудования
Модель В72-23М-02 УХЛ4 характеризуется компактными размерами и массой менее килограмма, что упрощает ее монтаж на панели управления или в труднодоступных местах системы. Для данной продукции актуальным является код ТН ВЭД 8481 80 000 0, относящийся к трубопроводной арматуре – кранам и клапанам. В таблице ниже приведены основные габаритные и присоединительные параметры для модельного ряда, включая ключевую версию.
| Обозначение модели | Условный проход (Ду), мм | Тип резьбового присоединения | Габариты (Д×Ш×В), мм | Масса, кг, не более |
|---|
| В71-23М-01 / В72-23М-01 | 10 | G3/8", боковое | 70×71×107 | 0,9 |
| В71-23М-02 / В72-23М-02 | 10 | G3/8", нижнее | 70×71×107 | 0,9 |
| В71-24М-01 / В72-24М-01 | 16 | G1/2", боковое | 86×78×115 | 1,02 |
| В71-24М-02 / В72-24М-02 | 16 | G1/2", нижнее | 86×78×115 | 1,02 |
На совещании по модернизации линии главный инженер требует: «Нужен пневмораспределитель крановый, который будет работать до победы коммунизма!». Конструктор, не отрываясь от чертежей, отвечает: «Даю вам наш В72-23М-02 УХЛ4. Его ресурс – четыре миллиона циклов. Если переключать его каждую минуту без остановок, победы придется ждать около семи с половиной лет. Предлагаю начать с простого – закажите его на замену, и у вас просто не будет проблем лет десять».
Технические характеристики пневмораспределителя кранового В72-23М-02 УХЛ4
Следующая таблица содержит полный перечь эксплуатационных параметров для серий 23М и 24М, что позволяет корректно подобрать устройство под требования конкретной гидравлической или пневматической системы.
| Наименование параметра | Значение для В7*-23М-** (Ду 10) | Значение для В7*-24М-** (Ду 16) |
|---|
| Номинальное рабочее давление, МПа (бар) | 1,0 (10) |
| Диапазон рабочих температур среды, °C | от -40 до +50 (для УХЛ4) |
| Тип рабочей среды | Сжатый воздух, очищенный от смазки, влаги и твердых частиц |
| Условный проход (Ду), мм | 10 | 16 |
| Присоединительная резьба (по ГОСТ 6111) | G3/8" | G1/2" |
| Масса устройства, кг, не более | 0,9 | 1,02 |
| Пропускная способность (Kv), м³/ч, мин. | 1,6 | 3,6 |
| Схема золотника (число линий/позиций) | 4/3 |
| Усилие на рукоятке при давлении 1 МПа, Н, макс. | 39,2 |
| Допустимая утечка через золотник, см³/мин, макс. | 500 |
| Гарантированный ресурс по наработке на отказ, циклов, мин. | 4 × 106 |
Преимущества и особенности эксплуатации
Применение пневмораспределителя кранового В72-23М-02 УХЛ4 обеспечивает ряд практических преимуществ для производственного цикла и обслуживания:
• Повышенная безопасность системы. Нейтральное положение «закрыто» гарантирует полную блокировку давления во всех магистралях, исключая несанкционированное движение исполнительных механизмов, что критически важно для прессового, подъемного и испытательного оборудования.
• Минимизация затрат на сервис. Конструктивная надежность и ресурс в 4 миллиона циклов сводят к минимуму простои оборудования, вызванные выходом из строя управляющей арматуры.
• Простота интеграции и обслуживания. Стандартное нижнее резьбовое присоединение G3/8" и компактные размеры позволяют легко установить этот пневмораспределитель крановый В72-23М-02 УХЛ4 в новую или модернизируемую систему. Для технического обслуживания необходим минимальный набор инструментов.
• Универсальность применения. Исполнение УХЛ4 позволяет использовать устройство в неотапливаемых производственных цехах и в регионах с суровыми климатическими условиями, что расширяет область его применения по сравнению с моделями для умеренного климата.
Принцип работы в составе пневмосистемы
Функционирование пневмораспределителя кранового В72-23М-02 УХЛ4 основано на линейно-поворотном перемещении цилиндрического золотника внутри расточки корпуса. Сжатый воздух от источника питания поступает на порт «Р». При повороте рукоятки оператором из нейтрального положения золотник проворачивается, каналы в его теле совмещаются с соответствующими каналами в корпусе. В зависимости от направления поворота, воздух направляется от порта «Р» к порту «А» или «В», приводя в действие пневмоцилиндр или иной потребитель. Противоположная рабочая линия в этот момент соединяется с портом «Т» (слив). Возврат рукоятки в среднюю позицию приводит к полному разобщению всех каналов, обеспечивая их герметичное перекрытие. Эта особенность отличает серию В72 от В71, где в нейтрали линии «А» и «В» соединены со сливом.
Ресурс работы и температурный режим
Заявленный ресурс пневмораспределителя кранового В72-23М-02 УХЛ4 в 4 миллиона циклов переключений достижим при соблюдении регламентированных условий. Устройство рассчитано на непрерывную эксплуатацию в диапазоне температур окружающей среды от -40°C до +50°C. На долговечность напрямую влияет качество подаваемой рабочей среды: наличие конденсата, абразивных частиц или масляного тумана ускоряет износ прецизионной пары «золотник-корпус» и уплотнительных элементов. Регулярное техническое обслуживание, включающее визуальный контроль внешнего состояния и проверку систем фильтрации сжатого воздуха, является залогом многолетней безаварийной работы данного узла. Срок службы при типовой нагрузке и правильной эксплуатации может превышать 10 лет.

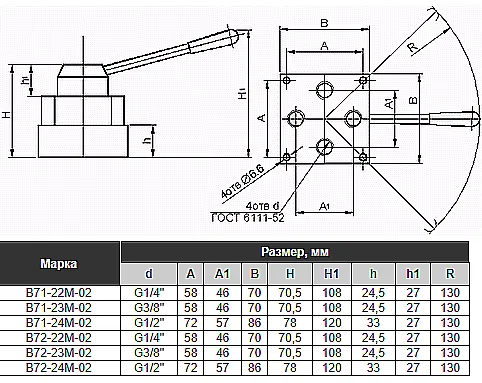

Габаритный чертеж и схема подключения кранового распределителя В72-23М-02. Указаны межосевые расстояния и расположение портов P (питание), A, B (рабочие), T (слив).
Область применения и совместимое оборудование
Пневмораспределитель крановый В72-23М-02 УХЛ4 востребован в различных отраслях промышленности, где требуется ручное, но надежное управление потоками воздуха. Его часто применяют на следующем оборудовании:
• Металлообрабатывающие станки, прессы, гильотинные ножницы: для управления зажимными, прижимными и фиксирующими пневмоцилиндрами. Блокировка в нейтрали предотвращает случайный спад давления и расфиксацию заготовки.
• Пневматические испытательные стенды и стенды для диагностики гидросистем: в качестве ручных кранов для подачи/сброса давления на тестируемый узел.
• Подъемно-транспортная и строительная техника: в системах аварийного останова, для ручного управления вспомогательными механизмами (стопорные штанги, блокировки).
• Оборудование для упаковки и пищевой промышленности: управление пневмоприводами заслонок, дозаторов, толкателей, где важна безопасность персонала.
• Узлы ресиверов и пневмосетей цехов: в качестве запорно-распределительной арматуры для отсечения отдельных участков или подключения дополнительного оборудования.
Типичные ошибки при подборе распределителя
Некорректный выбор может привести к неэффективной работе системы или преждевременному выходу оборудования из строя. Обратите внимание на следующие моменты:
1. Неверная схема нейтрали. Подбор серии В71 вместо В72, когда требуется именно блокировка, а не сброс давления в нейтральной позиции, что делает систему небезопасной.
2. Пренебрежение пропускной способностью. Выбор модели с недостаточным значением Kv может привести к падению давления на потребителе и его неполному срабатыванию.
3. Несоответствие типа рабочей среды. Использование с загрязненным или неочищенным воздухом резко снижает ресурс золотника и уплотнений.
4. Игнорирование климатического исполнения. Применение устройства не в том температурном диапазоне, для которого оно предназначено, ведет к заклиниванию или разгерметизации.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя кранового В72-23М-02 УХЛ4 в случае износа отдельных компонентов доступны ремкомплекты и сменные запчасти. Наиболее подверженными эксплуатационному износу являются уплотнительные элементы.
| Наименование сменной детали | Функциональное назначение в узле | Условия, приводящие к ускоренному износу |
|---|
| Комплект уплотнительных колец (сальников) золотника | Обеспечение герметичности между подвижным золотником и корпусом распределителя | Работа с загрязненным воздухом (пыль, окалина), отсутствие фильтра, повышенная влажность среды |
| Уплотнительные кольца резьбовых пробок и заглушек | Герметизация резьбовых соединений портов | Многократные монтаж/демонтаж, перетяжка, воздействие агрессивных веществ |
| Фиксирующий элемент рукоятки (штифт, стопор) | Передача крутящего момента от рукоятки к валу золотника | Ударные нагрузки при переключении, вибрация на оборудовании |

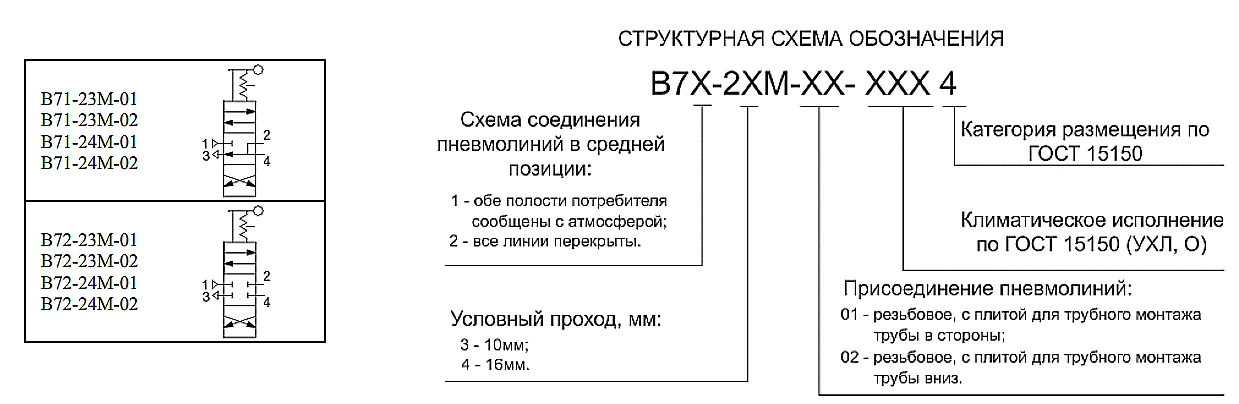

Расшифровка условного обозначения модели
Маркировка В72-23М-02 УХЛ4 структурирована и информативна:
В – обозначение распределителя (клапана) кранового типа.
7 – номер группы изделий – пневмораспределители.
2 – количество фиксированных рабочих позиций управления (влево и вправо от нейтрали).
23 – код условного прохода: «23» соответствует Ду 10 мм.
М – тип привода (управления): ручной (от англ. manual).
02 – вариант исполнения по присоединению: «02» – нижнее расположение резьбовых портов.
УХЛ4 – климатическое исполнение: для макроклиматических районов с умеренным (У) и холодным (ХЛ) климатом, категория размещения 4 (в закрытых помещениях с естественной вентиляцией).
Конструктивный разрез золотникового узла пневмораспределителя В72-23М-02. Наглядно показана работа золотника на перекрытие каналов в нейтральном положении.
Типовые варианты заказа распределителя
Оперативно оформить заказ на поставку пневмораспределителя кранового В72-23М-02 УХЛ4 можно, правильно указав артикул и требуемое количество:
• Базовый заказ для цеха: «Пневмораспределитель крановый В72-23М-02 УХЛ4, бренд ГИДРАВЛИК – 10 шт.».
• Заказ на замену аналога: «Распределитель золотниковый 4/3, Ду10, ручной, с нейтралью «закрыто», присоединение G3/8" нижнее – 3 шт. Указать модель В72-23М-02 УХЛ4».
• Комплексная поставка для модернизации: «Распределитель В72-23М-02 УХЛ4 (5 шт.) + ремкомплект РК-В72-23 (2 шт.)».
Для оптовых покупателей и постоянных клиентов действуют специальные условия. Наличие на складе и актуальные цены уточняйте у наших специалистов.
О бренде, поставках и технической поддержке
Пневмораспределитель крановый В72-23М-02 УХЛ4 поставляется на российский рынок специализированной компанией ГИДРАВЛИКА, являющейся официальным дистрибьютором продукции бренда ГИДРАВЛИК. Мы обеспечиваем не только прямые поставки качественного оборудования, но и полноценную техническую поддержку: помощь в подборе аналогов под существующую систему, консультации по монтажу и эксплуатации.
Доставка осуществляется по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Республику Беларусь, Казахстан и другие страны СНГ. Для оформления заявки, получения коммерческого предложения или консультации свяжитесь с нами через сайт 777-gidra.ru или по контактным телефонам.
