Крановый пневмораспределитель В72-24М-01 УХЛ4 представляет собой четырёхлинейный трёхпозиционный клапан с ручным управлением, предназначенный для точного распределения потоков сжатого воздуха в промышленных пневматических системах управления. Данное устройство, производимое под российским брендом ГИДРАВЛИК, обеспечивает высокую надёжность за счёт полного перекрытия всех линий в нейтральной позиции, что повышает безопасность технологических процессов. Устройство рассчитано на номинальное давление до 1,0 МПа и оснащено боковыми портами с резьбой G1/2", что облегчает его монтаж в стандартные пневматические панели и блоки.
Габаритные размеры, масса и Код ТН ВЭД
Для корректного планирования монтажа и проверки совместимости с установленным оборудованием ключевое значение имеют физические параметры устройства. Приведённая ниже таблица содержит основные данные по габаритам и весу для рассматриваемой модели и всей серии. Классификация по ТН ВЭД соответствует клапанам распределительным для пневмоприводов.
| Параметр | Значение для модели В72-24М-01 УХЛ4 | Примерный диапазон для серии В71/В72 |
|---|
| Габаритные размеры (Д x Ш x В), мм | 86 x 78 x 115 | 70-86 x 71-78 x 107-115 |
| Масса (вес нетто), кг | 1,02 | 0,9 – 1,1 |
| Код ТН ВЭД | 8481 2010 000 – Клапаны распределительные для пневмоприводов |
Механик спрашивает инженера: «Почему пневмораспределитель крановый В72-24М-01 УХЛ4 у вас работает уже пять лет без замены?» Инженер отвечает: «Потому что он сделан на совесть, и даже пыль бо́льшую часть времени обходит его стороной. Главное – масла в воздухе подбавлять.»
Технические параметры пневмораспределителя В72-24М-01 УХЛ4
Технические характеристики кранового пневмораспределителя В72-24М-01 УХЛ4 являются основой для его корректного подбора и эксплуатации. Устройство демонстрирует стабильную производительность в заданном диапазоне рабочих условий. Данные параметры подтверждены заводскими испытаниями и соответствуют действующим стандартам.
| Критерий | Техническое значение |
|---|
| Тип рабочей среды | Сжатый воздух, очищенный по классу не ниже 10 (согласно ГОСТ 17433-80), с масляным туманом для смазки |
| Номинальное рабочее давление, МПа (бар) | До 1,0 (10) |
| Диапазон рабочих температур окружающей среды, °C | От -40 до +50 |
| Присоединительные размеры (тип резьбы) | G1/2" (боковое подсоединение патрубков) |
| Условный проход (Dy/DN), мм | 16 |
| Пропускная способность (коэффициент Kv), м³/ч | Минимум 3,6 |
| Количество линий и рабочих позиций | 4 линии / 3 позиции |
| Максимальное усилие, необходимое для переключения, Н | Не более 39,2 |
| Масса изделия, кг | 1,02 |
| Расчётный ресурс работы (полный, 90%-ный), циклов | Не менее 4 000 000 |
Преимущества и особенности эксплуатации
Использование пневмораспределителя кранового В72-24М-01 УХЛ4 в промышленных системах управления предоставляет пользователю ряд существенных выгод, влияющих на эффективность и надёжность работы оборудования.
1. Повышенная безопасность и стабильность системы. Нейтральная позиция с полным перекрытием всех каналов исключает самопроизвольное движение исполнительных механизмов при простое, что критически важно для ответственных процессов на прессах, станках и конвейерных линиях.
2. Увеличение общего ресурса работы гидро- и пневмосистемы. Надёжная конструкция и качественные материалы основных узлов обеспечивают устойчивость к износу. Соблюдение требований к качеству рабочей среды позволяет достичь расчётных показателей ресурса в 4 миллиона циклов и более.
3. Универсальность и удобство монтажа. Боковое расположение стандартных резьбовых портов G1/2" упрощает процесс установки и подключения устройства к распределительным коллекторам и трубопроводам, сокращая время на проведение монтажных и сервисных работ.
4. Широкий климатический диапазон применения. Благодаря исполнению УХЛ4 данный пневмораспределитель крановый В72-24М-01 УХЛ4 может функционировать в неотапливаемых производственных помещениях, цехах и на открытых площадках в большинстве регионов России и СНГ.
5. Оптимизация логистики и сервисного обслуживания. Продукция бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории РФ, включает доступные ремкомплекты, что минимизирует простои в случае необходимости проведения технического обслуживания.
Принцип функционирования в составе пневмосистемы
Работа кранового пневмораспределителя В72-24М-01 УХЛ4 основана на изменении положения поворотного золотника внутри корпуса. Оператор вручную поворачивает рукоятку (маховик), что приводит к смещению золотника. В зависимости от выбранной позиции открываются соответствующие каналы, направляя поток сжатого воздуха от источника питания (порт P) к рабочим портам (A и B) либо осуществляя сброс воздуха в атмосферу через сливные порты (R, S). В исходной (нейтральной) позиции золотник полностью перекрывает все подводящие, рабочие и сливные линии, обеспечивая полную блокировку системы. Такая схема управления гарантирует чёткое позиционирование пневмоцилиндров, заслонок и прочих исполнительных устройств.
Температурный режим работы и факторы, влияющие на ресурс
Устройство рассчитано на работу в условиях, соответствующих климатическому исполнению УХЛ4 по ГОСТ 15150, то есть в диапазоне температур окружающего воздуха от -40°C до +50°C. Допустима как непрерывная эксплуатация, так и работа в циклическом режиме с частыми пусками и остановами. Основными факторами, определяющими фактический срок службы пневмораспределителя кранового В72-24М-01 УХЛ4, являются:
- Качество рабочей среды. Сжатый воздух должен проходить обязательную фильтрацию от механических примесей и влаги. Наличие масляного тумана является обязательным условием для смазки трущихся пар золотника и уплотнений. Использование неочищенного или агрессивного воздуха резко снижает ресурс уплотнительных элементов.
- Соблюдение номинального давления. Работа на давлениях, превышающих максимальное значение в 1,0 МПа, может привести к повреждению внутренних уплотнений и золотника.
- Частота и правильность технического обслуживания. Своевременная замена изношенных уплотнений из ремонтного комплекта позволяет продлить интервалы между плановыми заменами всего устройства.
Типичные сферы применения и совместимое оборудование
Крановый распределитель данной модели является универсальным компонентом систем управления с пневмоприводами. Он успешно применяется в следующих отраслях и на оборудовании:
- Металлообработка и деревообработка: прессовое оборудование, гильотинные ножницы, штампы, металлорежущие и деревообрабатывающие станки, в том числе с ЧПУ.
- Упаковочная и пищевая промышленность: автоматические линии фасовки, дозирования, закупорки, конвейерные системы с пневмоприводами захватов и толкателей.
- Машиностроение и робототехника: сборочные линии, сварочные комплексы, манипуляторы, промышленные роботы, использующие пневмосилы для перемещения и позиционирования.
- Вентиляция и климатические системы: управление пневмоприводами заслонок, шиберов, рекуператоров.
- Специальное оборудование: испытательные стенды, лабораторные установки, полиграфическое оборудование, где требуется точное и надёжное управление воздушными потоками.
Пневмораспределитель крановый В72-24М-01 УХЛ4 совместим с большинством типовых промышленных пневмоцилиндров и пневмомоторов, подключаемых через стандартную фитинговую арматуру с резьбой G1/2".
Состав ремкомплекта и часто заменяемые элементы
Для проведения технического обслуживания и восстановления работоспособности устройства доступны ремонтные комплекты, включающие наиболее подверженные износу компоненты.
| Элемент или ремкомплект | Назначение и условия замены |
|---|
| Уплотнительные кольца (манжеты) золотника | Основная деталь, обеспечивающая герметичность между каналами в корпусе и золотнике. Требуют замены при снижении герметичности или увеличении внутренних утечек в системе. |
| Сальниковое уплотнение штока рукоятки | Исключает утечку воздуха вдоль оси вала, к которой крепится рукоятка управления. Повреждение этого уплотнения приводит к потере давления и требует срочной замены. |
| Основание (маховик) рукоятки управления | Элемент может быть механически повреждён в процессе эксплуатации. Заменяется в случае поломки или для модернизации эргономики управления. |
| Ремонтный комплект РК-В72-24 | Полный комплект уплотнительных деталей для восстановления герметичности распределителя после длительного периода эксплуатации или при выявлении утечек. |
Типичные ошибки при подборе пневмораспределителей
Во избежание проблем при интеграции и эксплуатации рекомендуется обращать внимание на ключевые критерии подбора и избегать следующих распространённых ошибок:
- Выбор устройства исключительно по типу резьбы. Помимо присоединительного размера (G1/2"), необходимо обязательно учитывать соответствие модели требуемому рабочему давлению и расходу воздуха (пропускной способности).
- Неучёт климатических условий эксплуатации. Игнорирование температурного диапазона, особенно для установок в неотапливаемых цехах или на открытом воздухе, может привести к быстрому отказу устройства.
- Несоответствие типа рабочей среды. Использование распределителя, предназначенного для воздуха, в системах с другими газами или жидкостями категорически недопустимо и ведёт к разрушению уплотнений.
- Невнимание к схеме работы в нейтральной позиции. Для систем повышенной безопасности критически важно, чтобы в нейтрали все линии были перекрыты (схема 4/3 у модели 72). Ошибочный выбор модели с выхлопом в атмосферу в нейтрали (схема 4/4 у некоторых аналогов) может создать аварийную ситуацию.

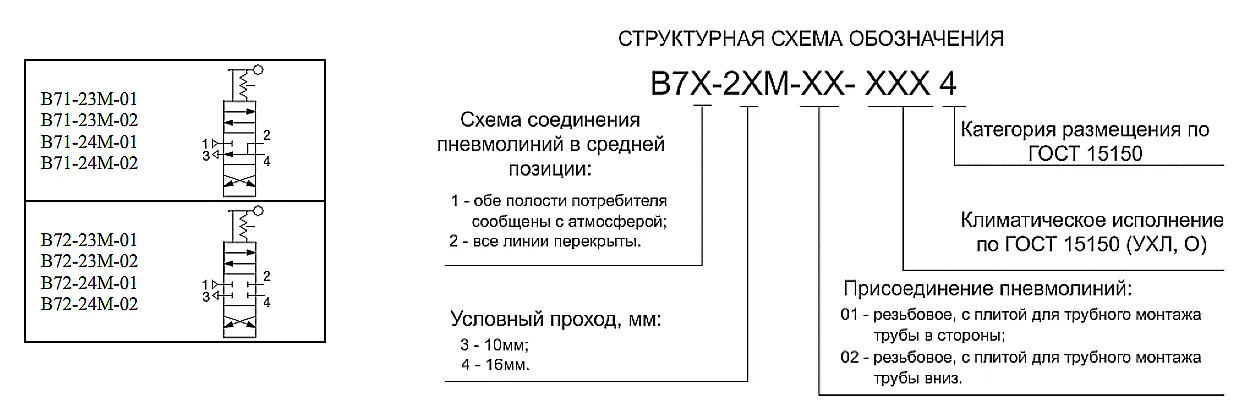

Логика условного обозначения модели В72-24М-01 УХЛ4
Шифр модели несёт полную информацию о её основных технических и конструктивных особенностях.
В – обозначает, что это распределитель кранового типа (золотниковый).
72 – индекс схемы распределения: первая цифра «7» указывает на последовательность нумерации портов по ГОСТ, вторая цифра «2» обозначает, что в нейтральном положении все линии перекрыты.
24 – параметры подключения: цифра «2» соответствует условному проходу 16 мм, «4» – типу присоединения резьбой G1/2".
М – тип привода: ручное управление.
01 – вариант конструктивного исполнения, в данном случае – с боковым расположением присоединительных патрубков.
УХЛ4 – климатическое исполнение (для макроклиматических районов с умеренным и холодным климатом) и категория размещения 4 (работа в закрытых помещениях с естественной вентиляцией без искусственного регулирования температуры).

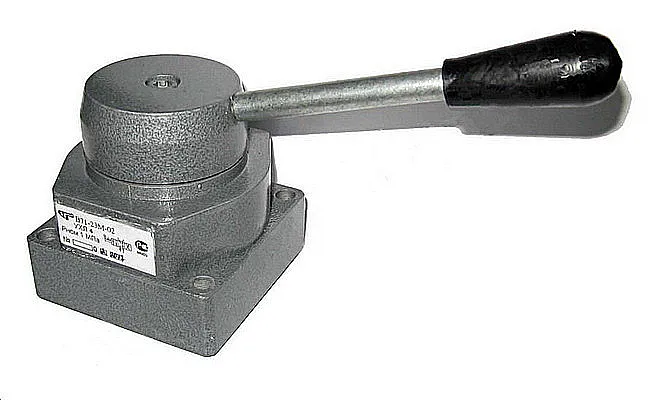

Рисунок 1: Общий вид пневмораспределителя кранового В72-24М-01 УХЛ4 с литой рукояткой управления и четырьмя боковыми резьбовыми портами.
Габаритные и присоединительные размеры для монтажа
Для безошибочного монтажа необходимо точно знать габариты и расположение присоединительных узлов. Пневмораспределитель крановый В72-24М-01 УХЛ4 имеет габаритные размеры 86 мм (длина) x 78 мм (ширина) x 115 мм (высота). Четыре рабочих порта с трубной резьбой G1/2" по ГОСТ 6111-52 расположены попарно на боковых гранях корпуса. Такое размещение позволяет компактно устанавливать устройство в распределительные блоки и шкафы, а также удобно подводить пневмотрубки. Перед установкой рекомендуется сверить межосевое расстояние между портами с имеющимися отверстиями в коллекторе или панели управления.

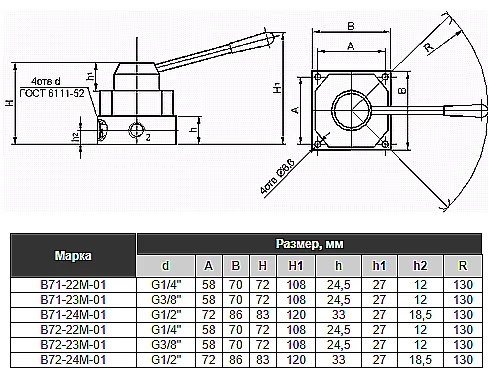

Рисунок 2: Чертеж с габаритными и присоединительными размерами распределителя, а также стандартное обозначение портов: P – питание, A и B – потребители, R и S – выхлоп.
Рисунок 3: Принципиальная пневматическая схема работы распределителя в трёх позициях, наглядно демонстрирующая перераспределение потоков воздуха.
Примеры оформления заказа кранового распределителя
Для упрощения процесса заказа и минимизации ошибок рекомендуется использовать полное официальное наименование изделия. Примеры корректных формулировок:
- Базовый вариант: «Пневмораспределитель крановый В72-24М-01 УХЛ4, бренд ГИДРАВЛИК». Это стандартная модель с боковым подключением, давлением до 1 МПа.
- Модель с дополнениями: «Пневмораспределитель В72-24М-01 УХЛ4 с комплектом пневмоглушителей для портов R и S». Требуется при необходимости снижения шума выхлопа воздуха.
- Заказ на сервисные элементы: «Ремонтный комплект РК-В72-24 для пневмораспределителя В72-24М-01». Для проведения планового или аварийного технического обслуживания.
Для уточнения технических деталей, стоимости, наличия на складе, а также для получения скидки на оптовые партии, рекомендуем связаться с техническими специалистами компании-поставщика ГИДРАВЛИКА через сайт 777-gidra.ru или по контактным данным, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмораспределителя по давлению, расходу и типу подключения?
Ключевыми параметрами для выбора являются рабочее давление (для В72-24М-01 это до 1,0 МПа), пропускная способность (Kv ≥ 3,6 м³/ч) и тип присоединения (данная модель имеет боковые порты с резьбой G1/2"). Если требуется другой условный проход или схема сброса в нейтрали, рассматриваются другие модели серии, например, с индексом 22 (Ду 10) или схемой 71 (с выхлопом в атмосферу).
Каковы сроки поставки и условия доставки по России и в страны СНГ?
Поставка пневмораспределителя кранового В72-24М-01 УХЛ4 осуществляется со склада или под заказ. Сроки поставки стандартно составляют от 3 до 14 рабочих дней в зависимости от удалённости региона. Организуется оперативная доставка транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города России, Беларуси, Казахстана и других стран СНГ.
Какие условия эксплуатации являются критически важными для данного изделия?
Для обеспечения заявленного ресурса необходимо соблюдать ряд условий. Рабочая среда – очищенный сжатый воздух с содержанием масляного тумана. Диапазон температур окружающей среды – от -40°C до +50°C (исполнение УХЛ4). Не допускается работа в средах с агрессивными химическими агентами, а также при наличии в воздухе абразивных частиц без качественной фильтрации.
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да. Благодаря стандартизированным присоединительным размерам (G1/2") и широко распространённой схеме «4/3 с перекрытием в нейтрали», пневмораспределитель крановый В72-24М-01 УХЛ4 является функциональным аналогом многих распространённых промышленных клапанов. Специалисты компании ГИДРАВЛИКА готовы провести консультацию по подбору аналога под вашу конкретную систему с учётом всех параметров: давления, расхода, габаритов и климатического исполнения.
Надёжные компоненты от проверенного поставщика
Выбор пневмораспределителя кранового В72-24М-01 УХЛ4, производимого под контролем бренда ГИДРАВЛИК, – это гарантия качества, стабильности и безопасности ваших производственных линий. Наша компания, ГИДРАВЛИКА, не только поставляет оборудование, но и предоставляет полный спектр технической поддержки: от подбора и совместимости до консультаций по монтажу и обслуживанию. Мы обеспечиваем оперативную поставку в любой город Российской Федерации и страны СНГ, помогая минимизировать простои и оптимизировать работу Вашего предприятия. Для получения детальной информации, уточнения цены или размещения заказа воспользуйтесь формой обратной связи на нашем сайте 777-gidra.ru.
