В сегменте промышленной пневмоавтоматики пневмораспределитель В72-24М-02 УХЛ4 представляет собой ключевой компонент для систем, где требуется высокая степень контроля и безопасность. Данное устройство, производимое под маркой ГИДРАВЛИК, является четырёхлинейным трёхпозиционным золотниковым распределителем с рычажным управлением. Его главная конструктивная особенность – схема "закрытый центр" в нейтральном положении, когда все линии (питание, рабочие и слив) полностью изолированы друг от друга. Такое исполнение пневмораспределителя В72-24М-02 исключает самопроизвольное движение исполнительных механизмов под нагрузкой, что критически важно для прессового оборудования, станков с ЧПУ и систем аварийной остановки.
Поставки данной аппаратуры на российский рынок осуществляет компания ГИДРАВЛИКА, гарантирующая соответствие продукции ГОСТ и предоставляющая техническую поддержку. Выбор именно пневмораспределителя В72-24М-02 – это инвестиция в надёжность, долговечность и совместимость с существующими отечественными производственными линиями.
Рис. 1: Внешний вид пневмораспределителя В72-24М-02 УХЛ4: корпус, маркировка портов, рычаг управления.
Назначение и область применения
Основная функция пневмораспределителя В72-24М-02 – управление потоками сжатого воздуха в пневмосистемах промышленного оборудования. Устройство предназначено для коммутации подачи среды к пневмоцилиндрам, поворотным механизмам, зажимам и другим потребителям, а также для отвода отработанного воздуха. Благодаря своей конструкции он находит применение в станкостроении, робототехнике, упаковочных и обрабатывающих линиях.
Ключевые параметры: вес, размеры, классификация
Модель характеризуется компактными габаритами и умеренной массой, что упрощает монтаж на монтажные плиты или в шкафы управления. Для точного планирования размещения оборудования ниже приведены основные параметры данного пневмораспределителя В72-24М-02.
| Параметр |
Значение |
| Условный проход (Ду) |
16 мм |
| Присоединительная резьба |
G1/2" (нижнее подключение) |
| Масса изделия |
0,90 кг |
| Габаритные размеры (Д x Ш x В), ориентировочно |
150 x 80 x 120 мм |
| Код ТН ВЭД ЕАЭС |
8481 80 900 0 (Арматура прочая: клапаны, краны и вентили пневматические) |
Присоединительные размеры стандартизированы, что обеспечивает универсальность установки и замены на оборудовании.
Анекдот из практики
Молодой специалист жалуется коллеге: «Поставил новый пневмораспределитель В72-24М-02, система как стояла, так и стоит. Не работает!» Опытный наладчик, не глядя, спрашивает: «Рычаг в каком положении?» – «В среднем! Он же три позиции имеет, решил начать с центральной». – «Именно поэтому. В этой модели средняя позиция – не активная, а запорная. Все линии перекрыты. Смещай рычаг вправо или влево – и цилиндр пойдёт».
Технические характеристики устройства
Рабочие параметры пневмораспределителя В72-24М-02 задают рамки его эффективного и безопасного применения в гидравлических и пневматических системах.
| Характеристика |
Значение |
| Максимальное рабочее давление |
1,0 МПа (10 бар) |
| Диапазон температур эксплуатации |
от –40 °C до +50 °C |
| Допустимая рабочая среда |
Сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80, с введением масляной аэрозоли |
| Присоединительная резьба портов |
G1/2" по ГОСТ 6111-52 |
| Пропускная способность (Kv), не менее |
3,6 м³/ч |
| Номинальное усилие на рукоятке для переключения |
39,2 Н (около 4 кгс) |
| Предельно допустимая утечка через золотник |
500 см³/мин |
| Допустимая утечка во внутренние полости |
50 см³/мин |
Преимущества и особенности эксплуатации
Использование пневмораспределителя В72-24М-02 в промышленных системах управления сжатым воздухом даёт ряд существенных преимуществ:
- Повышенная безопасность: Нейтральная позиция с полным перекрытием всех линий обеспечивает жёсткую фиксацию исполнительных механизмов, предотвращая неконтролируемые перемещения под нагрузкой.
- Высокая надёжность и ресурс: Золотниковая конструкция и качественные материалы обеспечивают миллионы циклов переключения при соблюдении требований к чистоте и смазке рабочей среды.
- Удобство монтажа и обслуживания: Стандартизированное нижнее присоединение G1/2" и компактные габариты упрощают интеграцию в новые и модернизируемые системы.
- Универсальность применения: Широкий температурный диапазон исполнения УХЛ4 позволяет эксплуатировать устройство в неотапливаемых помещениях и регионах с суровым климатом.
- Совместимость со стандартами: Функционально соответствует международному обозначению клапана 4/3-way с закрытым центром, что упрощает подбор аналога и проектирование схем.
Принцип работы в гидропневмосистеме
Работа пневмораспределителя В72-24М-02 основана на линейном перемещении цилиндрического золотника в расточенном канале корпуса. Оператор, воздействуя на рукоятку рычажного механизма, смещает золотник в одно из трёх чётко фиксируемых положений. В крайних положениях происходит соединение линии питания (Р) с одной из рабочих линий (А или В), в то время как противоположная рабочая линия соединяется со сливом (Т). В средней, нейтральной позиции, которая является отличительной чертой серии В72, все четыре канала полностью изолированы друг от друга. Это позволяет не только остановить, но и надёжно зафиксировать пневмоцилиндр в любой точке хода.
Температурные условия и ресурс
Пневмораспределитель В72-24М-02 выполнен в климатическом исполнении УХЛ4 по ГОСТ 15150, что разрешает его эксплуатацию при температурах окружающей среды от –40 °C до +50 °C. Устройство рассчитано на продолжительный режим работы в составе промышленного оборудования. Факторами, напрямую влияющими на срок его службы, являются качество подготовленной воздушной среды (степень очистки, влагосодержание, наличие масляной аэрозоли), отсутствие механических перегрузок и периодичность сервисного обслуживания. При соблюдении регламента ресурс работы многократно превышает гарантийные обязательства.
Типичные сферы применения и оборудование
Данный пневмораспределитель В72-24М-02 востребован везде, где требуется точное и надёжное дистанционное управление пневмоприводами:
• Металлообрабатывающие и деревообрабатывающие станки: управление зажимными и позиционирующими устройствами, защитными ограждениями.
• Кузнечно-прессовое оборудование: управление цилиндрами прессов, штампов, ковочных машин.
• Автоматизированные технологические линии и роботизированные комплексы: управление захватами, поворотными столами, толкателями.
• Упаковочные и фасовочные автоматы: управление клапанами, заслонками, дозаторами.
• Системы безопасности и аварийного останова: благодаря схеме "всё закрыто" в нейтрали идеально подходит для мгновенной блокировки давления в ответственных контурах.
 |
|

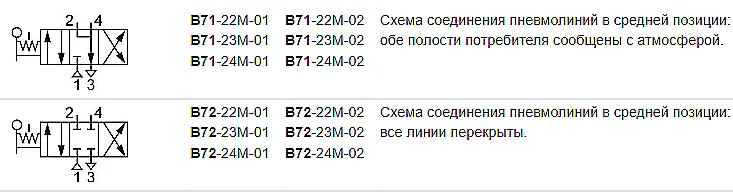

| Рис. 2: Схема гидравлическая (пневматическая) принципиальная с обозначением портов. |
Рис. 3: Вид на монтажную плоскость с присоединительными отверстиями. |
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмораспределителя В72-24М-02 и минимизации времени простоя оборудования рекомендуется иметь на складе ремонтный комплект. Наиболее уязвимыми к износу являются уплотнительные элементы, контактирующие с подвижными частями.
| Наименование детали |
Назначение / Признаки износа |
| Комплект манжет (уплотнительных колец) золотника |
Служат для герметизации подвижного сопряжения золотник-корпус. Износ ведёт к повышенным утечкам воздуха между линиями. |
| Возвратные пружины |
Обеспечивают возврат золотника в центральное нейтральное положение при отпускании рычага. Потеря упругости приводит к нечёткому срабатыванию. |
| Уплотнительные кольца статических соединений |
Герметизируют места присоединения трубопроводов. Повреждаются при перетяжке или использовании некондиционных уплотнительных материалов. |
| Рычаг управления с осью |
Подвержен механическим повреждениям при неаккуратной эксплуатации или перегрузке. |
Популярные ошибки при выборе модели
Во избежание проблем при интеграции в систему следует избегать следующих типичных ошибок:
- Игнорирование схемы нейтрали: Выбор модели серии В71 (со сливом в нейтрали) вместо В72 там, где требуется полная блокировка потребителя.
- Пренебрежение требованиями к рабочей среде: Подключение без фильтрации и смазки воздуха приводит к ускоренному износу золотника и уплотнений пневмораспределителя В72-24М-02.
- Несоответствие по расходу: Выбор устройства с пропускной способностью ниже требуемой приводит к падению скорости срабатывания пневмоприводов.
- Неправильный монтаж: Попытка установить распределитель с нагрузкой на рычаг, отличной от осевого усилия, приводит к его поломке.
Расшифровка условного обозначения модели
Индекс В72-24М-02 УХЛ4 содержит полную информацию об устройстве:
В72 – обозначение типа распределителя (пневматический, золотниковый, 4/3 с закрытым центром).
24 – код условного прохода, соответствующий Ду 16 мм.
М – тип управления: ручное, рычажное.
02 – вариант конструктивного исполнения и материала корпуса.
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150 (для эксплуатации в умеренном и холодном макроклиматических районах в закрытых помещениях с искусственным регулированием условий).
Габариты и монтажные размеры для спецификации
Для интеграции в проектную документацию необходимо учитывать присоединительные и установочные размеры пневмораспределителя В72-24М-02. Все четыре рабочих порта (Р, А, В, Т) имеют резьбу G1/2" и расположены на нижней плоскости корпуса, что позволяет компактно собрать распределительную группу на монтажной плите. Расстояние между центрами крепёжных отверстий составляет 100 мм. Рекомендуется запрашивать актуальные сборочные чертежи у технических специалистов компании-поставщика ГИДРАВЛИКА для верификации размеров.
Примеры правильного оформления спецификации для заказа
Для корректного заказа рекомендуется указывать следующие формулировки:
1. Пневмораспределитель В72-24М-02 УХЛ4, G1/2", бренд ГИДРАВЛИК. (базовая модель).
2. Пневмораспределитель В72-24М-02 УХЛ4, ГИДРАВЛИК, комплект с паспортом. (для тендерной документации).
3. Пневмораспределитель В72-24М-02 УХЛ4 + ремкомплект манжет. (для обеспечения сервиса).
Консультацию по особенностям выбора и оформлению заказа можно получить через сайт 777-gidra.ru или по телефону. Наш технический отдел поможет подобрать аналог под конкретную систему.
Обеспечение качества и логистики от ГИДРАВЛИКА
Оборудование под торговой маркой ГИДРАВЛИК проходит строгий входной контроль и соответствует требованиям действующих стандартов. Компания-поставщик ГИДРАВЛИКА обеспечивает не только гарантийные обязательства, но и полное сервисное сопровождение. Мы организуем оперативную доставку пневмораспределителя В72-24М-02 и другой пневмоаппаратуры во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для расчёта стоимости и сроков поставки обратитесь к специалистам через форму обратной связи или посетите раздел Контакты.
