При проектировании и эксплуатации пневматических систем, где необходима абсолютная надежность, простота управления и независимость от источников электропитания, специалисты часто обращаются к механическим золотниковым устройствам. Одним из проверенных решений выступает пневмораспределитель крановый В71-23М-01 УХЛ4. Данная модель представляет собой ручной крановый распределитель с поворотным золотником, предназначенный для коммутации потоков сжатого воздуха в исполнительных механизмах. Основная функция устройства – дистанционное или локальное управление пневмоцилиндрами, заслонками и другой арматурой в технологических линиях. Климатическое исполнение УХЛ4 позволяет эксплуатировать этот клапан в условиях умеренного и холодного климата, что актуально для большинства регионов России.
Описание и технические параметры
Устройство отличается компактностью и умеренной массой, что упрощает его монтаж в ограниченном пространстве промышленного оборудования. Вес изделия составляет 0,9 кг, что минимизирует нагрузку на несущие конструкции. Пневмораспределитель крановый В71-23М-01 УХЛ4 классифицируется по коду ТН ВЭД 8481 80 990 0, что соответствует прочим кранам и клапанам для трубопроводов.
В таблице ниже приведены ключевые габаритные параметры изделия:
| Параметр | Значение |
|---|
| Ширина, мм | 70 |
| Высота, мм | 71 |
| Глубина, мм | 107 |
| Масса нетто, кг | 0,9 |
| Код ТН ВЭД | 8481 80 990 0 |
Рабочая пересменка на заводе. Новый слесарь Петров, увидев старый, но исправно работающий пневмораспределитель крановый В71-23М-01 УХЛ4, предлагает мастеру: «Давайте заменим его на цифровой, с дистанционным управлением!». Мастер, медленно вытирая руки: «Молодой, этот распределитель пережил три модернизации линии, двух директоров и один кризис. Его управление находится здесь, под рукой. А главное – он никогда не “зависнет” от вируса или перепада напряжения». Петров задумчиво кивает: «Надежнее вручную?». «Не вручную, а надежной механикой», – поправляет мастер.
Детальные технические характеристики
Долговечность и стабильность работы данного пневмораспределителя кранового В71-23М-01 определяются его конструктивными особенностями и заданными эксплуатационными пределами, которые представлены в сводной таблице.
| Наименование параметра | Значение и описание |
|---|
| Максимальное рабочее давление, МПа (бар) | 1,0 (10). Диапазон рабочих давлений позволяет интегрировать изделие в большинство стандартных промышленных систем. |
| Диапазон температур эксплуатации, °C | От -40 до +40. Исполнение УХЛ4 гарантирует работоспособность в условиях холодного и умеренного климата России. |
| Тип рабочей среды | Очищенный и осушенный сжатый воздух, не содержащий масел, абразивных частиц и конденсата. Применение с другими газами или жидкостями недопустимо. |
| Присоединительные резьбы | Входные и выходные порты имеют наружную резьбу G3/8”. Условный проход – 10 мм. |
| Масса, кг | 0,9 |
| Расходная характеристика (Kv), м³/ч | 1,6. Определяет способность устройства пропускать определенный объем воздуха в час при заданном перепаде давления. |
| Количество линий и позиций | 4 линии (P, A, B, R) / 3 рабочие позиции. |
| Усилие переключения рукоятки, Н | 39,2 (4 кгс). Комфортное для оператора усилие обеспечивает легкость ручного управления. |
| Максимально допустимая утечка, см³/мин | Не более 500 в закрытом состоянии при номинальном давлении. |
| Полный заявленный ресурс (циклов) | Не менее 4 000 000 при соблюдении требований к чистоте воздуха и давлению. |
Принцип функционирования золотникового механизма
В основе работы пневмораспределителя кранового В71-23М-01 УХЛ4 лежит принцип золотникового распределения. Поворот рукоятки на 90° смещает внутри корпуса прецизионный золотник, изменяя конфигурацию проходных каналов. Это позволяет перенаправлять поток сжатого воздуха с питающего порта P на рабочие порты A или B либо соединять их с дренажным портом R для сброса давления и предотвращения гидроударов в нейтральной позиции. Простота и надежность такой конструкции обеспечивают плавное управление без резких скачков давления, продлевая ресурс всей пневмосистемы.
Преимущества и особенности эксплуатации
Выбор в пользу данного устройства предоставляет ряд значимых выгод для производственных и сервисных компаний:
1. Высокая отказоустойчивость и независимость от электропитания. Абсолютная энергонезависимость делает распределитель идеальным для взрывоопасных зон или систем аварийного резервирования, где важно сохранить управление даже при полном отказе электроники.
2. Снижение эксплуатационных расходов. Длительный ресурс, достигающий 4 миллионов циклов, и минимальные требования к техническому обслуживанию сокращают простои оборудования и затраты на ремонт.
3. Универсальность монтажа. Компактные габариты и стандартная резьба G3/8” позволяют легко интегрировать устройство как в новые проекты, так и при модернизации существующих линий, заменяя импортные аналоги.
4. Стабильность работы в российских климатических условиях. Исполнение УХЛ4 гарантирует сохранение работоспособности в широком диапазоне температур от -40°C до +40°C, что критически важно для неотапливаемых цехов и северных регионов.
Температурный режим работы и срок службы
Работоспособность пневмораспределителя кранового В71-23М-01 УХЛ4 обеспечивается в заявленном диапазоне от -40°C до +40°C благодаря использованию морозостойких уплотнений и специальных смазок. Устройство рассчитано на работу в режимах непрерывной эксплуатации и циклической нагрузки. На ресурс работы напрямую влияет качество подаваемой рабочей среды: наличие влаги, масел и твердых частиц в воздухе ускоряет износ уплотнений и золотника. Соблюдение требований к фильтрации воздуха и поддержание давления в пределах 1 МПа – ключевые факторы для достижения заявленного ресурса. Гарантийный срок от производителя ГИДРАВЛИК составляет 24 месяца с момента ввода в эксплуатацию.
Сферы применения
Пневмораспределитель крановый В71-23М-01 УХЛ4 находит применение в качестве управляющего элемента в широком спектре оборудования различных отраслей промышленности:
• Металлообрабатывающее оборудование: станки с ЧПУ, координатно-пробивные прессы, линии резки для управления зажимными устройствами, защитными кожухами, системами удаления стружки.
• Упаковочное и фасовочное оборудование: автоматы для пищевой, химической и фармацевтической промышленности.
• Прессовое оборудование: гидравлические и пневматические прессы для управления вспомогательными функциями.
• Системы транспортировки сыпучих материалов: линии пневмотранспорта для переключения потоков между силосами или емкостями.
• Коммунальная и строительная техника: машины для уборки территорий, снегоочистители для управления рабочими органами.
• Системы безопасности и аварийного отключения: на объектах, где требуется резервирование автоматических систем управления.
Ремонтный комплект и запасные части
Для организации оперативного сервисного обслуживания и минимизации простоев оборудования рекомендуется иметь в запасе ремонтный комплект для пневмораспределителя кранового В71-23М-01 УХЛ4. Наиболее подверженными естественному износу являются уплотнительные элементы и подвижные части золотникового узла.
| Наименование детали | Количество в комплекте | Назначение и примечания |
|---|
| Комплект уплотнительных колец (O-Ring) | 1 набор | Обеспечивает герметичность золотникового узла и резьбовых соединений. Износ происходит при наличии загрязнений в воздухе. |
| Поворотный золотник (золотниковый узел в сборе) | 1 шт. | Основной рабочий орган. Замена требуется при появлении задиров или потере плотности прилегания. |
| Уплотнительная втулка вала рукоятки | 1 шт. | Предотвращает утечки по оси рукоятки управления. |
| Стопорное кольцо (шпонка) | 1 шт. | Фиксирует золотник в корпусе распределителя. |
| Смазка специальная пневматическая | 1 туба | Используется для обслуживания трущихся поверхностей при ремонте. |
Типичные ошибки при подборе
Во избежание некорректной работы системы и преждевременного выхода из строя пневмораспределителя кранового В71-23М-01 УХЛ4, следует избегать следующих распространенных ошибок:
1. Подбор исключительно по типу резьбы. Важно учитывать не только соединение G3/8”, но и пропускную способность (Kv=1.6 м³/ч). Недостаточный расход может ограничить скорость работы исполнительных механизмов.
2. Пренебрежение требованиями к чистоте воздуха. Установка устройства в систему без подготовки воздуха (фильтр-влагоотделитель, лубрикатор) приводит к быстрому износу уплотнений и заклиниванию золотника.
3. Игнорирование температурного режима. Эксплуатация за пределами диапазона -40°C…+40°C может привести к растрескиванию уплотнений или, наоборот, их размягчению и выдавливанию.
4. Превышение максимального рабочего давления. Работа при давлении выше 1 МПа (10 бар) угрожает целостности корпуса и герметичности соединений.

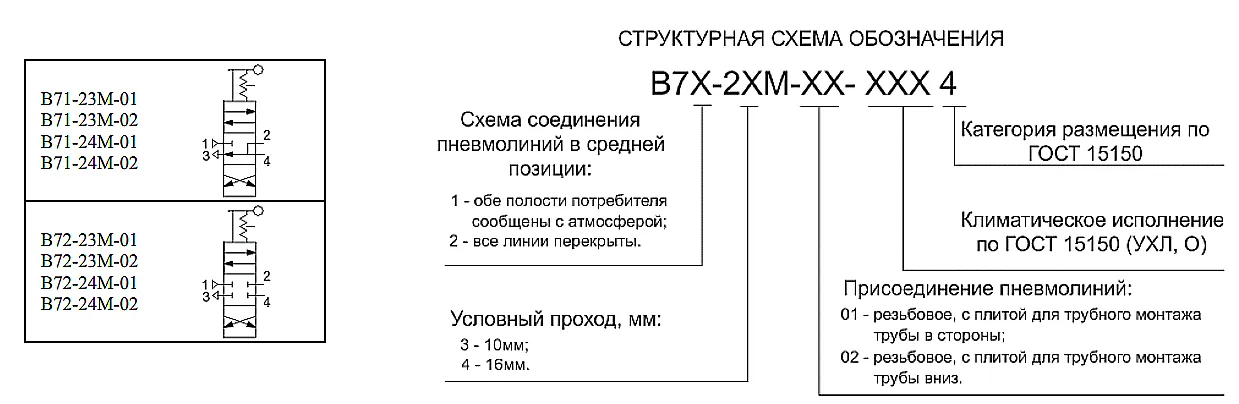

Расшифровка условного обозначения
Маркировка модели В71-23М-01 УХЛ4 является логичной и информативной для специалиста:
В71 – серия крановых пневмораспределителей ручного управления.
23 – индекс конструктивного исполнения, определяющий схему каналов, количество позиций и тип монтажного присоединения (боковое, резьбовое G3/8”).
М – модификация, обозначающая усиленное исполнение корпуса и применение материалов с увеличенным ресурсом.
01 – порядковый номер базового изделия в линейке.
УХЛ4 – климатическое исполнение и категория размещения: «У» для умеренного климата, «ХЛ» – для холодного, «4» – для эксплуатации в помещениях с искусственным регулированием климата, а также в наземных и подземных условиях.
Габаритные и присоединительные размеры
Для успешного монтажа и проверки совместимости с существующими трубопроводами необходимо учитывать следующие размеры пневмораспределителя кранового В71-23М-01 УХЛ4: габариты 70x71x107 мм, межосевое расстояние между портами, а также тип и размер резьбы подключения – G3/8” наружная.
Перемещение золотника распределителя осуществляется поворотом рычага на 90°, обеспечивая четкую коммутацию потоков сжатого воздуха.

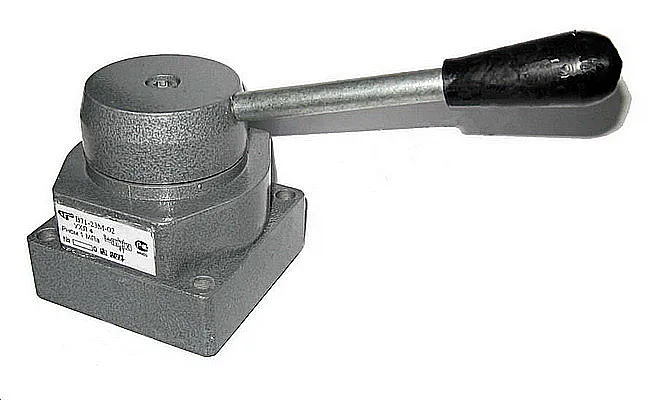

Внешний вид пневмораспределителя В71-23М-01 УХЛ4 с рукояткой управления, корпусом из алюминиевого сплава и заводской маркировкой.
Схематическое изображение распределителя с обозначением портов (P-питание, A и B-рабочие, R-сброс) и габаритными размерами для подготовки чертежей монтажа.
Примеры оформления заказа
Для оперативного формирования заявки вы можете ориентироваться на следующие типовые примеры:
• Базовая модель для оснащения цеха: «Необходимо 15 шт. пневмораспределитель крановый В71-23М-01 УХЛ4 для станков ЧПУ, доставка в Нижний Новгород».
• Заказ с дополнительной комплектацией: «Требуется 8 шт. В71-23М-01 УХЛ4 и 8 шт. фильтров-осушителей FRL-01 для линии пневмотранспорта в Краснодар».
• Заказ для партнера в стране СНГ: «Отгрузить 25 шт. пневмораспределителей В71-23М-01 УХЛ4 для завода-партнера в Минск, Республика Беларусь».
Уточнить наличие, стоимость и оформить заказ вы можете через наш сайт, связавшись с техническим специалистом компании ГИДРАВЛИКА.
Часто задаваемые вопросы (FAQ)
На основании чего выбрать пневмораспределитель крановый В71-23М-01 УХЛ4?
Выбор определяется параметрами вашей системы: максимальное давление не должно превышать 1 МПа (10 бар), требуемый расход воздуха должен соответствовать пропускной способности Kv = 1,6 м³/ч, тип и чистота среды – только сжатый очищенный воздух, рабочая температура от -40°C до +40°C. Исполнение УХЛ4 подходит для большинства промышленных помещений в России.
Какие сроки поставки в регионы России и СНГ?
Товар находится на основном складе в Москве. Отгрузка осуществляется в течение 1-2 рабочих дней после оплаты. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-4 дня, в отдаленные регионы России и страны СНГ (Казахстан, Беларусь, Армения) – до 7-10 рабочих дней через транспортные компании.
Какие условия эксплуатации являются обязательными для обеспечения ресурса?
Обязательна установка в линию подачи воздуха фильтра-влагоотделителя для удаления конденсата и твердых частиц. Температура окружающей среды и рабочей среды не должна выходить за пределы -40…+40°C. Запрещается использование неочищенного воздуха, а также воздуха с содержанием масляного аэрозоля сверх допустимых норм (класс чистоты по ГОСТ 17433-80).
Существуют ли аналоги данной модели по присоединительным размерам?
Да, пневмораспределитель крановый В71-23М-01 УХЛ4 по присоединительным размерам резьбы G3/8” и схемам подключения является функциональным аналогом ряда европейских моделей. Однако перед заменой необходимо проверить соответствие пропускной способности и допустимого давления. Наши специалисты помогут подобрать совместимый аналог под вашу систему.
