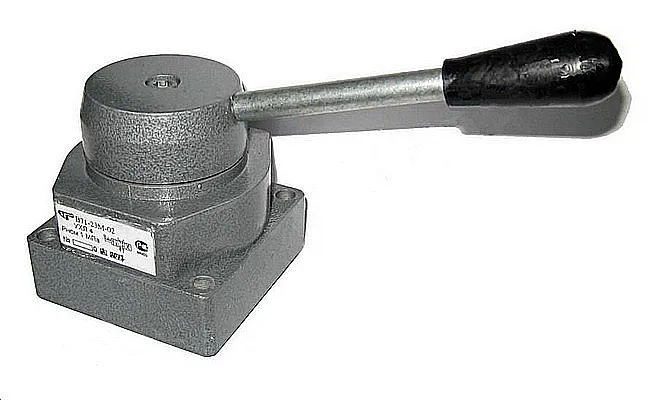

Пневмораспределитель крановый В71-23М-02 УХЛ4 — это устройство механического (муфтового) управления, предназначенное для перенаправления потоков сжатого воздуха в промышленных пневматических системах. Изделие сконструировано для эксплуатации в условиях умеренного и холодного климата, что отражено в маркировке УХЛ4. Основное назначение данного пневмораспределителя кранового В71-23М-02 — точное и надежное управление пневмоцилиндрами, поворотными механизмами, клапанами и другими исполнительными устройствами в автоматизированных линиях.
Описание и область применения
Конструктивная основа пневмораспределителя кранового В71-23М-02 УХЛ4 — поворотный золотник, обеспечивающий высокую степень герметичности и значительный ресурс работы даже в условиях вибрации и загрязненной окружающей среды. Отсутствие электронных компонентов в схеме делает его незаменимым для применения на объектах с повышенными требованиями к взрывобезопасности или в зонах с сильными электромагнитными помехами. Модель соответствует требованиям ГОСТ 14691-69 и активно используется в отраслях, где критически важна безотказность и простота управления: металлургии, деревообработке, упаковочном производстве, на прессовом оборудовании и в системах промышленной вентиляции.
Габаритные размеры, масса и код ТН ВЭД
Компактность и небольшой вес пневмораспределителя кранового В71-23М-02 УХЛ4 облегчают его установку в ограниченном пространстве. Нижнее резьбовое присоединение упрощает интеграцию в существующие магистрали.
Чертеж с основными монтажными размерами пневмораспределителя В71-23М-02.
| Параметр | Значение |
|---|
| Габаритные размеры (Длина x Ширина x Высота), мм | 107 x 71 x 70 |
| Масса (нетто), кг | 0,9 |
| Код ТН ВЭД | 8481 80 990 0 |
Техническая шутка от инженеров
Старший механик спрашивает стажера: «Как думаешь, что случится, если в контуре высокого давления вместо пневмораспределителя кранового В71-23М-02 УХЛ4 поставить шаровый кран из сантехмага?» Стажер пожимает плечами. Механик: «Система начнет работать так же непредсказуемо, как график поставок в январе!»
Основные технические параметры
Ниже представлены ключевые эксплуатационные характеристики, определяющие возможности применения пневмораспределителя кранового В71-23М-02 УХЛ4 в различных производственных условиях.
| Наименование технического параметра | Значение или описание |
|---|
| Максимальное рабочее давление, МПа (бар) | 1,0 (10) |
| Диапазон температур окружающей среды, °C | -40 ... +40 |
| Допустимая рабочая среда | Сжатый воздух, очищенный от масел, влаги и механических примесей |
| Условный проход (Ду), мм | 10 |
| Тип и размер присоединительной резьбы | G3/8" (наружная трубная цилиндрическая) |
| Масса изделия, кг | 0,9 |
| Пропускная способность (коэффициент Kv), м³/ч | 1,6 |
| Схема распределения (число линий / позиций золотника) | 4 / 3 |
| Усилие, необходимое для переключения рукоятки, Н (кгс) | 39,2 (4,0) |
| Максимально допустимая утечка в закрытом состоянии, см³/мин | 500 |
| Номинальный ресурс (количество циклов переключения) | 4 x 10⁶ |
Преимущества и особенности эксплуатации
Ключевые выгоды для пользователя:
— Увеличение ресурса работы всей пневмосистемы благодаря высокой износостойкости золотниковой пары и качественных уплотнений.
— Удобство монтажа и обслуживания за счет компактных размеров, нижнего подключения и продуманной конструкции корпуса.
— Стабильность давления и точность управления потоками воздуха, обеспечиваемые механизмом поворотного золотника.
— Совместимость с типовыми промышленными пневмосистемами и компонентами ведущих производителей (Festo, SMC, Parker).
— Повышенная безопасность при аварийных остановках благодаря функции сброса давления в рабочей магистрали через атмосферный вывод в нейтральной позиции.
Принцип функционирования в системе
Работа пневмораспределителя кранового В71-23М-02 УХЛ4 основана на механическом повороте золотника внутри латунного корпуса. Оператор воздействует на рукоятку, поворачивая ее на 90 градусов. Это действие смещает каналы в золотнике, направляя поток сжатого воздуха от входного порта питания (P) к одному из рабочих портов (A или B). Одновременно противоположный рабочий порт соединяется с соответствующей линией слива (R или S) для сброса давления. В среднем (нейтральном) положении все рабочие полости сообщаются с атмосферой через сливные порты, что обеспечивает безопасную остановку и фиксацию подключенных пневмоприводов.
Схематическое изображение потоков воздуха в различных позициях золотника распределителя В71-23М-02.
Температурный режим и расчетный срок службы
Благодаря климатическому исполнению УХЛ4, пневмораспределитель крановый В71-23М-02 сохраняет работоспособность в широком интервале температур от -40°С до +40°С. Для обеспечения такой стойкости применены специальные материалы: корпус из латуни марки ЛС59-1, стальные элементы с цинковым покрытием. Расчетный срок службы устройства при соблюдении условий эксплуатации (номинальное давление, чистота рабочей среды, регулярное сервисное обслуживание) превышает 10 лет. Заявленный ресурс в 4 миллиона циклов переключения гарантирует долговечность даже при интенсивной эксплуатации в циклических режимах.
Области применения и типы оборудования
Пневмораспределитель крановый В71-23М-02 УХЛ4 находит применение в различных промышленных секторах. Его часто устанавливают на:
Оборудование для упаковки и пищевой промышленности: автоматы для розлива, фасовки и герметизации продукции.
Металлообрабатывающие станки и гидравлические прессы: для управления механизмами зажима, подачи и выгрузки.
Деревообрабатывающие линии и станки: фрезерные, пильные и шлифовальные агрегаты.
Системы промышленной аспирации и вентиляции: для переключения воздушных заслонок и клапанов.
Специализированные автоматизированные комплексы и роботизированные ячейки, где требуется надежное ручное дублирование или локальное управление пневмоприводами.
Состав ремонтного комплекта и часто заменяемые узлы
В процессе интенсивной эксплуатации наибольшему износу подвержены уплотнительные элементы. Стандартный ремонтный комплект для пневмораспределителя кранового В71-23М-02 УХЛ4 включает следующие позиции:
| Наименование запчасти | Количество в комплекте | Ключевая характеристика |
|---|
| Уплотнительные кольца золотника | 1 комплект | Материал — маслобензостойкая резина |
| Сальниковое уплотнение штока управления | 1 штука | — |
| Винт для фиксации рукоятки | 1 штука | — |
| Возвратная пружина (при наличии в конструкции) | 1 штука | — |
Быстрый износ уплотнений обычно происходит при использовании неочищенного воздуха с содержанием твердых частиц или при систематическом превышении рабочего давления.
Типичные ошибки при выборе моделей
Распространенные просчеты при подборе распределителя:
1. Выбор только по размеру присоединительной резьбы без учета требуемой пропускной способности (Kv) и рабочего давления в системе.
2. Игнорирование температурного диапазона эксплуатации, что ведет к выходу из строя уплотнений при экстремально низких или высоких температурах.
3. Применение с неподходящей рабочей средой, например, с воздухом, содержащим конденсат или абразивные примеси, либо с другими газами без проверки совместимости материалов.
4. Неверный выбор схемы переключения (4/3), не соответствующей требуемой логике управления исполнительными механизмами.

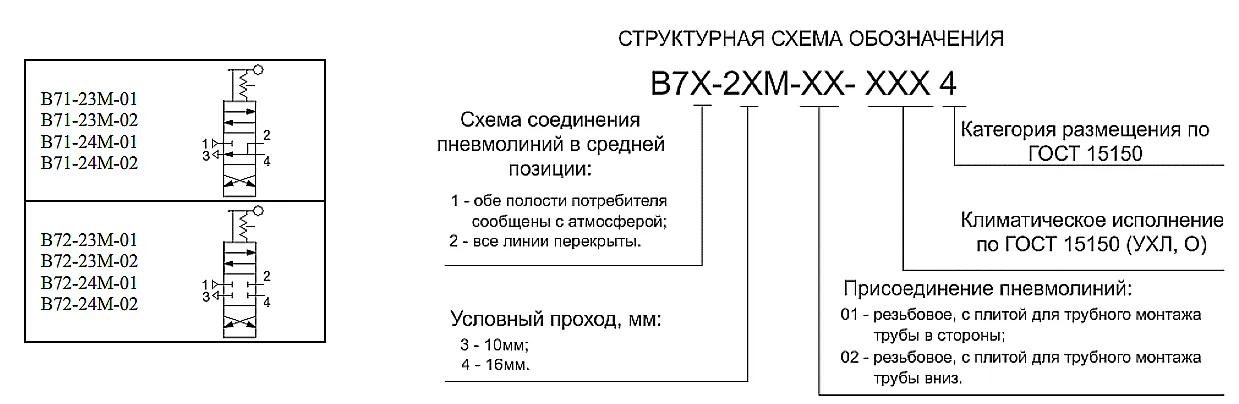

Расшифровка условного обозначения модели
Маркировка В71-23М-02 УХЛ4 содержит полную информацию об устройстве:
В71 — общесерийное обозначение крановых распределителей данного типа.
23 — код схемы: 4 линии (P – питание, A и B – рабочие, R и S – сливные) и 3 позиции золотника.
М — исполнение с металлическим корпусом.
02 — тип присоединения: нижнее, резьбовое G3/8".
УХЛ4 — климатическое исполнение и категория размещения по ГОСТ 15150-69 для работы в условиях умеренного и холодного климата.
Габаритные и присоединительные размеры для проверки совместимости
Для корректного монтажа пневмораспределителя кранового В71-23М-02 УХЛ4 необходимо сверить его посадочные размеры с параметрами места установки. Ключевые параметры: межосевое расстояние между крепежными отверстиями (при наличии), высота от монтажной плоскости до оси выходных портов, а также точный размер и тип резьбы (G3/8" наружная). Эти данные позволяют убедиться в отсутствии препятствий для установки и подключения трубопроводов или быстросъемных соединений.
Примеры типовых заказов
1. Модернизация прессового участка. Предприятие из Челябинска заказало 18 единиц пневмораспределителя кранового В71-23М-02 УХЛ4 для замены устаревших устройств управления на гидравлических прессах. Основными критериями были стойкость к вибрации и нижнее подключение.
2. Оснащение новой производственной линии. Завод-изготовитель упаковочного оборудования в Нижнем Новгороде приобрел партию из 25 распределителей для вновь проектируемых линий фасовки. Решающим фактором стала надежность ручного управления и совпадение присоединительной резьбы с существующей инфраструктурой.
3. Реконфигурация системы вентиляции. Для цеха лакокрасочного производства в Санкт-Петербурге было подобрано 10 устройств для управления воздушными заслонками. Выбор модели был обусловлен необходимостью аварийного сброса давления и стойкостью к перепадам температур.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию распределителя по давлению, расходу и типу подключения?
Для точного подбора необходимо знать три ключевых параметра вашей системы: максимальное рабочее давление (для данной модели — до 10 бар), требуемый расход воздуха, выраженный в м³/ч или через коэффициент Kv (у данной модели Kv=1.6 м³/ч), и тип присоединительного узла (в данном случае — наружная резьба G3/8"). Консультанты сайта 777-gidra.ru помогут с анализом этих параметров.
Каковы сроки поставки и условия доставки по России и СНГ? Есть ли устройство в наличии?
Основные модели, включая пневмораспределитель крановый В71-23М-02 УХЛ4, обычно имеются на центральном складе в Москве. Стандартный срок отгрузки — 1-2 рабочих дня. Доставка осуществляется в любые регионы РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ проверенными транспортными компаниями.
Какие условия эксплуатации являются допустимыми для этого распределителя (мороз, открытая площадка, запыленность, качество воздуха)?
Устройство рассчитано на работу в диапазоне температур от -40°C до +40°C, что позволяет использовать его в неотапливаемых помещениях. Класс защиты корпуса предполагает работу в условиях запыленности, однако рекомендуется защита от прямого попадания струй воды. Критическим параметром является качество рабочей среды: воздух должен быть очищен от масел, влаги и твердых частиц размером более 50 мкм.
Совместим ли В71-23М-02 с импортным оборудованием и можно ли подобрать полный аналог?
Да, присоединительная резьба G3/8" является стандартом, широко применяемым в импортной пневмоавтоматике. По основным параметрам (давление, расход, схема) пневмораспределитель крановый В71-23М-02 УХЛ4 является функциональным аналогом многих моделей европейских и азиатских производителей. Наши специалисты готовы подобрать замену под конкретную марку оборудования, имеющегося у вас.
Гарантия качества и поставки от ГИДРАВЛИК
Выбирая пневмораспределитель крановый В71-23М-02 УХЛ4 от бренда ГИДРАВЛИК, вы получаете продукцию, соответствующую российским и международным стандартам. Официальный поставщик — компания ГИДРАВЛИКА — обеспечивает каждое изделие заводской гарантией сроком на 24 месяца. Мы организуем не только оперативные поставки по России и СНГ, но и предоставляем полную техническую поддержку, помощь в подборе аналогов и консультации по интеграции оборудования в ваши технологические процессы. Для заказа или получения подробной консультации оставьте заявку через сайт 777-gidra.ru или свяжитесь с нами через раздел Контакты.
