Пневмораспределитель В72-22М-02 является ключевым элементом в пневматических системах, обеспечивающим управление направлением потока сжатого воздуха. Это устройство с ручным управлением, выполненное в климатическом исполнении УХЛ4, что позволяет эксплуатировать его в условиях умеренного и холодного климата. Основная функция – распределение воздуха по четырем линиям с тремя позициями золотника, включая нейтральное положение с полным перекрытием всех каналов.
Конструкция пневмораспределителя В72-22М-02 разработана для обеспечения высокой надежности и долговечности в промышленных условиях. Устройство поставляется под брендом ГИДРАВЛИК и соответствует отечественным стандартам качества.

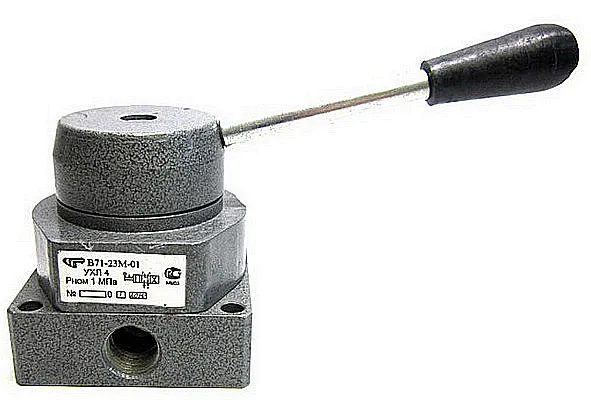

Рис. 1: Общий вид пневмораспределителя В72-22М-02 с рукояткой управления и резьбовым присоединением.
Назначение и область применения пневмораспределителя В72-22М-02
Пневмораспределитель В72-22М-02 предназначен для интеграции в пневматические системы станков, прессов, манипуляторов и другого промышленного оборудования. Его ключевая особенность – способность полностью блокировать потоки в нейтральной позиции, что предотвращает самопроизвольное движение исполнительных механизмов и повышает безопасность работы.
Устройство применяется в металлообработке, деревообработке, упаковочной и пищевой промышленности, а также в системах автоматизации. Благодаря своему исполнению, пневмораспределитель В72-22М-02 может работать в цехах с нестабильными температурными условиями.
Преимущества и особенности эксплуатации
1. Надежное перекрытие каналов: В нейтральном положении все линии (питание, рабочие и выхлопные) герметично закрыты, что обеспечивает фиксацию привода.
2. Долгий срок службы: Конструкция и материалы рассчитаны на несколько сотен тысяч циклов переключения при соблюдении условий эксплуатации.
3. Универсальность подключения: Резьбовое присоединение G1/4" позволяет легко интегрировать устройство в существующие пневмосистемы.
4. Широкий температурный диапазон: Исполнение УХЛ4 обеспечивает работу от -40°C до +50°C, подходит для неотапливаемых помещений.
5. Простота обслуживания: Доступность ремкомплектов и несложная конструкция облегчают ремонт и замену изношенных деталей.
Основные технические характеристики
| Параметр | Значение / Описание |
|---|
| Тип и схема распределителя | Золотниковый, 4/3 (четыре линии, три позиции) |
| Способ управления | Ручное, с фиксацией в трех положениях |
| Максимальное рабочее давление | 1,0 МПа (10 бар) |
| Условный проход, DN | 6 мм |
| Рекомендуемая рабочая среда | Сжатый воздух, очищенный от примесей (класс чистоты не ниже 10 по ГОСТ 17433-80) |
| Тип присоединения | Резьбовое, G1/4" внутренняя |
| Диапазон рабочих температур | от -40°C до +50°C |
| Пропускная способность, Kv | 0,8 м³/ч (минимальное значение) |
| Масса устройства | Не более 0,9 кг |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Высота (с учетом рукоятки) | примерно 120-130 мм |
| Ширина корпуса | примерно 60-70 мм |
| Глубина (длина корпуса) | примерно 80-90 мм |
| Масса, не более | 0,90 кг |
| Код ТН ВЭД | 8481 80 900 0 (пневматические распределители для жидкостей или газов) |
Инженер спрашивает у снабженца: «Нужен пневмораспределитель, который в нейтрали всё наглухо закроет». Снабженец, не задумываясь, отвечает: «Берите пневмораспределитель В72-22М-02 – у него в средней позиции даже воздух не просочится».
Принцип работы и схема подключения
Принцип действия пневмораспределителя В72-22М-02 основан на перемещении золотника внутри корпуса. Оператор с помощью рукоятки переводит золотник в одно из трех положений: первое – подача воздуха на поршневую полость привода, второе (нейтральное) – все каналы перекрыты, третье – подача на штоковую полость. В нейтральной позиции обеспечивается полная блокировка, что исключает движение привода при отсутствии управления.
Подключение осуществляется через пять портов: P – вход питания, A и B – рабочие линии к приводу, R и S – выхлопные линии. Резьба G1/4" позволяет использовать стандартные фитинги.

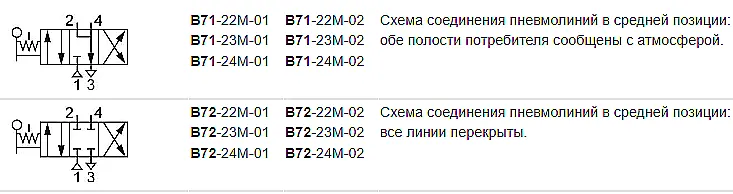

Рис. 2: Схема подключения пневмораспределителя В72-22М-02 с обозначением портов.
Температурный режим и ресурс работы
Пневмораспределитель В72-22М-02 рассчитан на непрерывную работу в диапазоне температур от -40°C до +50°C. Климатическое исполнение УХЛ4 гарантирует устойчивость к условиям умеренного и холодного климата. Для обеспечения долговечности необходимо использовать очищенный сжатый воздух с добавлением масла для смазки (1-2 капли на 1 м³). Ресурс работы составляет несколько сотен тысяч циклов при условии своевременного обслуживания и замены уплотнений.
На срок службы влияют качество воздуха, соблюдение диапазона давлений, частота переключений и регулярность техобслуживания.
Область применения и совместимое оборудование
Пневмораспределитель В72-22М-02 широко используется в промышленности для управления пневмоцилиндрами, поворотными механизмами, зажимными устройствами. Типичные области: металлообрабатывающие станки, прессовое оборудование, автоматические линии, деревообрабатывающие машины, упаковочные автоматы. Устройство совместимо с большинством промышленных пневмосистем, где требуется надежная фиксация в нейтральном положении.
Состав ремкомплекта и часто заменяемые детали
| Наименование детали / комплекта | Назначение и примечание |
|---|
| Уплотнительные кольца круглого сечения | Для герметизации золотника и крышек. Часто требуют замены из-за естественного износа. |
| Сальниковые уплотнения штока | Обеспечивают герметичность узла управления. Входят в стандартный ремкомплект. |
| Возвратные пружины | Предназначены для возврата золотника в нейтральное положение. Изнашиваются при частых переключениях. |
| Золотник распределителя | Основной рабочий орган. Редко выходит из строя, но может быть поврежден при наличии абразивных частиц в воздухе. |
Типичные ошибки при подборе
1. Игнорирование схемы нейтрального положения: Выбор распределителя без учета необходимости полного перекрытия каналов в нейтрали может привести к нестабильной работе системы.
2. Несоответствие давления: Подключение устройства к системе с давлением выше 1.0 МПа вызовет его преждевременный износ или выход из строя.
3. Неправильный тип рабочей среды: Использование неочищенного воздуха или воздуха без масляной смазки сокращает ресурс уплотнений и золотника.
4. Ошибки в присоединительных размерах: Попытка подключения через несоответствующие фитинги может привести к утечкам.
5. Неучет температурных условий: Эксплуатация за пределами диапазона -40°C до +50°C влияет на работу уплотнений и всего устройства.
Условное обозначение: расшифровка индекса В72-22М-02 УХЛ4
Маркировка В72-22М-02 УХЛ4 имеет следующую структуру: В – обозначает золотниковый распределитель; 72 – код конструкции, указывающий на четырехлинейную трехпозиционную схему с закрытыми центрами; 22 – условный проход 6 мм и резьбовое присоединение; М – модернизированная версия; 02 – вариант исполнения. УХЛ4 – климатическое исполнение для умеренного и холодного климата по ГОСТ 15150.
Габаритные и присоединительные размеры
Для проверки совместимости пневмораспределителя В72-22М-02 с установленным оборудованием необходимо сопоставить габаритные размеры и присоединительную резьбу. Основные размеры приведены в таблице выше. Присоединение осуществляется через пять портов с резьбой G1/4", расположенных на нижней плоскости корпуса. Это позволяет компактно разместить устройство на пневмораспределительной плате или непосредственно на агрегате.
Рис. 3: Габаритные размеры пневмораспределителя В72-22М-02 для монтажа.
Примеры заказа
При оформлении заказа на пневмораспределитель В72-22М-02 укажите полное наименование: Пневмораспределитель В72-22М-02 УХЛ4. Для получения подробной информации о стоимости и условиях поставки обратитесь к нашим специалистам через сайт 777-gidra.ru. Мы готовы предложить индивидуальные условия для оптовых покупателей и обеспечить доставку по всей России и СНГ.
Примеры запросов: 1. Базовая модель В72-22М-02 УХЛ4; 2. Модель с ремкомплектом; 3. Партия из 10 штук со скидкой.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать пневмораспределитель В72-22М-02 по давлению и расходу?
Устройство рассчитано на номинальное давление до 1.0 МПа (10 бар). Пропускная способность – не менее 0.8 м³/ч. Тип подключения – резьба G1/4". Если ваша система работает в этих параметрах, пневмораспределитель В72-22М-02 подойдет.
Каковы сроки поставки и наличие на складах в России?
Пневмораспределитель В72-22М-02 доступен на складах в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Доставка по России занимает от 1 до 5 рабочих дней в зависимости от региона.
Какие условия эксплуатации необходимы для долгой работы?
Рабочая среда – очищенный сжатый воздух (класс чистоты не ниже 10 по ГОСТ 17433-80) с масляной смазкой. Диапазон температур от -40°C до +50°C. Устройство может работать в пыльных помещениях, но требуется регулярная очистка фильтров.
Совместим ли пневмораспределитель В72-22М-02 с импортными аналогами?
Да, благодаря резьбе G1/4" и стандартной схеме 4/3, он может заменить многие импортные распределители с закрытым центром. При необходимости наши специалисты помогут подобрать аналог.
Надежный поставщик и доставка по РФ и СНГ
Пневмораспределитель В72-22М-02 УХЛ4 от бренда ГИДРАВЛИК – это решение для надежного и безопасного управления пневмоприводами. Как официальный поставщик ГИДРАВЛИКА, мы гарантируем качество продукции и обеспечиваем доставку по всей России и странам СНГ. Для заказа и консультации посетите сайт 777-gidra.ru.
