Пневмораспределитель В71-23М-02 производства бренда ГИДРАВЛИК представляет собой ключевой компонент для управления потоками сжатого воздуха. Данное устройство предназначено для интеграции в пневмоприводы промышленного оборудования, выполняя функцию изменения направления подачи рабочей среды. Его конструкция оптимизирована для надежной и долговременной эксплуатации в составе станков, прессов и автоматических линий, обеспечивая безопасный контроль исполнительных механизмов.

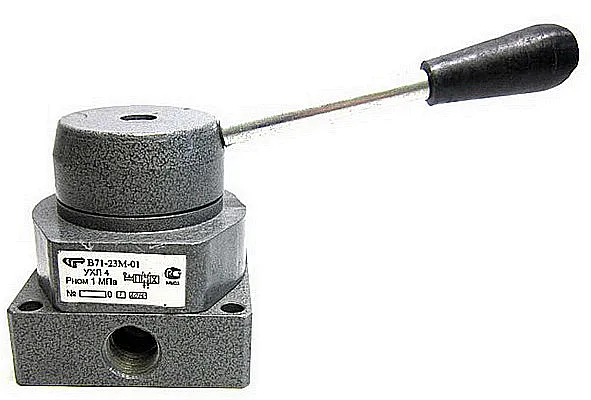

Рис. 1: Распределитель В71-23М-02 с рукояткой ручного управления, вид спереди.
Описание и функциональное назначение
Пневмораспределитель В71-23М-02 относится к классу четырехлинейных трехпозиционных устройств золотникового типа. Его основная задача — коммутация потоков очищенного сжатого воздуха в пневматических контурах. Особенностью данной модели является нейтральная позиция, в которой рабочие полости потребителя разгружаются в атмосферу, что обеспечивает аварийную остановку и сброс давления в системе.
Габаритные размеры, масса и классификация
Устройство отличается компактной конструкцией, которая упрощает его монтаж в ограниченном пространстве. Ниже представлены ключевые данные по габаритам и весу для технического планирования размещения.
| Параметр |
Значение |
| Масса, кг (не более) |
0,90 |
| Условный проход (Ду), мм |
10 |
| Тип присоединения / резьба |
Резьбовое, G3/8" |
| Ориентировочные габариты (Д×Ш×В), мм |
120 × 80 × 60 |
| Код ТН ВЭД |
8481 20 000 0 |
Наладчик настраивает пневмолинию, подключив пневмораспределитель В71-23М-02. Коллега спрашивает: «Почему у тебя все время одна и та же модель в работе?» — «Потому что он всегда четко знает, куда и когда воздух пускать, а где — стравить!»
Технические параметры эксплуатации
Для корректной интеграции в систему и обеспечения проектных параметров работы необходимо учитывать все технические характеристики пневмораспределителя В71-23М-02.
| Наименование параметра |
Значение и единицы измерения |
| Рабочее давление (номинальное/макс.), МПа |
1,0 |
| Температурный диапазон эксплуатации, °C |
от -40 до +50 (УХЛ4) |
| Тип и чистота рабочей среды |
Сжатый воздух, очистка не грубее 10 класса по ГОСТ 17433-80 |
| Присоединительные размеры (резьба) |
G3/8" по ГОСТ 6111-52 |
| Масса, кг, не более |
0,90 |
| Пропускная способность (Kv), м³/ч, не менее |
1,6 |
| Усилие, необходимое для переключения, Н, не более |
39,2 |
| Норма утечки через золотник, см³/мин, не более |
300 |
| Норма утечки из внутренней полости, см³/мин, не более |
50 |
Преимущества и особенности эксплуатации
- Снижение простоев оборудования: Надежная конструкция и качественные уплотнения минимизируют риск внезапных отказов, что положительно сказывается на общей производительности линии.
- Увеличенный рабочий ресурс: Соблюдение требований по чистоте воздуха и наличие масляного тумана обеспечивают долгий срок службы всех подвижных узлов пневмораспределителя В71-23М-02.
- Безопасность работы системы: Функция разгрузки в нейтральной позиции гарантирует безопасную остановку пневмоцилиндров и других исполнительных устройств.
- Удобство монтажа и обслуживания: Стандартная резьба G3/8" и компактный корпус упрощают установку. Конструкция позволяет проводить регламентное обслуживание и замену уплотнений без демонтажа всего узла.
- Стабильность давления управления: Золотниковая конструкция обеспечивает четкое и надежное переключение положений без «залипаний» даже при длительной эксплуатации.
Принцип функционирования в пневмосистеме
Пневмораспределитель В71-23М-02 работает по классическому золотниковому принципу. Вращение рукоятки управления приводит к осевому перемещению золотника внутри корпуса. Это движение меняет конфигурацию каналов, соединяя порт источника давления с одним из рабочих портов, а второй рабочий порт — с атмосферным сливом. Именно такая схема обеспечивает реверс движения пневмоцилиндра. В средней позиции оба рабочих канала связываются с атмосферой, выполняя функцию сброса.
Температурный режим и факторы, влияющие на ресурс
Исполнение УХЛ4 позволяет эксплуатировать данный пневмораспределитель В71-23М-02 в диапазоне от -40°C до +50°C, что важно для российских климатических условий. Ресурс работы напрямую зависит от качества подготовки воздуха. Обязательными условиями являются использование фильтров тонкой очистки (не ниже 10 класса) и наличие в системе масляного тумана (рекомендуется масло с вязкостью 10–35 мм²/с). На ресурс также влияет частота циклов переключения и соблюдение максимального рабочего давления в 1,0 МПа. При соблюдении всех требований устройство рассчитано на десятки тысяч рабочих циклов.
Сферы применения и типы совместимого оборудования
Данный пневмораспределитель В71-23М-02 широко используется в различных отраслях благодаря своей универсальности и надежности. Его можно встретить в составе следующих систем:
- Прессовое оборудование с пневмоприводом (гибочные, штамповочные, вырубные прессы).
- Станки с ЧПУ для управления зажимными патронами, защитными ограждениями, системами подачи СОЖ.
- Автоматизированные упаковочные и фасовочные линии.
- Конвейерные и транспортировочные системы, роботизированные манипуляторы.
- Стенды для испытаний и учебные лабораторные комплексы по пневмоавтоматике.
- Гидростанции и насосные группы, где требуется управление вспомогательными пневматическими функциями.

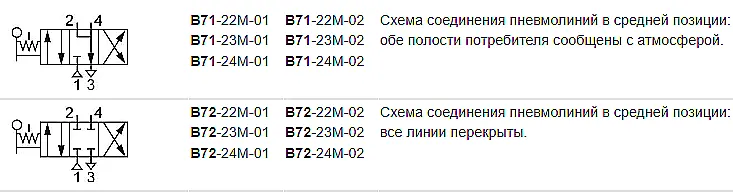

Рис. 2: Схематическое изображение и условное графическое обозначение модели В71-23М-02.
|
Рис. 3: Вид на присоединительную плоскость распределителя с портами.
|
Состав ремкомплекта и часто заменяемые запчасти
Для восстановления герметичности и работоспособности пневмораспределителя В71-23М-02 используются специальные ремонтные наборы. Наиболее подвержены износу уплотнительные элементы.
| Наименование запчасти / комплекта |
Назначение и особенности износа |
| Комплект уплотнительных колец (манжет) золотника |
Восстанавливает герметичность золотниковой пары. Износ происходит при работе с загрязненной средой или без масляного тумана. |
| Возвратная пружина |
Обеспечивает четкое позиционирование золотника. Может уставать при экстремально высоких частотах переключений. |
| Рукоятка (кран) управления |
Запасная часть на случай механической поломки или повышенных вибрационных нагрузок. |
| Корпусные уплотнения (прокладки) |
Герметизируют стыки деталей корпуса после разборки для обслуживания. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу резьбы: Игнорирование требуемого расхода (пропускной способности) и рабочего давления может привести к нехватке производительности или преждевременному выходу из строя.
- Игнорирование схемы работы в нейтрали: Для некоторых процессов критично, чтобы в нейтральной позиции каналы были перекрыты, а не соединены с атмосферой, как у модели В71-23М-02.
- Неучет температурного диапазона: Установка устройства в условиях, выходящих за рамки -40…+50°C, приведет к потере герметичности уплотнений.
- Пренебрежение подготовкой рабочей среды: Подключение без фильтра и осушителя резко сокращает ресурс пневмораспределителя В71-23М-02 из-за абразивного и коррозионного износа.
Расшифровка кода модели В71-23М-02 УХЛ4
Маркировка модели содержит исчерпывающую информацию о ее конструкции и свойствах:
- В — распределитель золотниковый.
- 71 — тип управления: ручное, крановое.
- 2 — количество основных линий (4 линии: питание P, рабочие A и B, слив R).
- 3 — количество рабочих позиций золотника.
- М — тип соединения линий: резьбовое.
- 02 — порядковый номер модификации (конструктивное исполнение).
- УХЛ4 — климатическое исполнение для регионов с умеренным и холодным климатом, предназначенное для эксплуатации в закрытых помещениях с отоплением.
Присоединительные размеры и требования по установке
Критически важным параметром для успешного монтажа являются габаритные и присоединительные размеры. Пневмораспределитель В71-23М-02 имеет нижнее подключение через четыре резьбовых отверстия с цилиндрической резьбой G3/8". Межосевые расстояния между портами соответствуют типовым схемам пневмораспределителей. Перед установкой рекомендуется убедиться в наличии свободного пространства для удобного доступа к рукоятке управления и проведения будущего сервисного обслуживания.
Примеры оформления заказа
Для закупки оборудования у ГИДРАВЛИКИ вы можете сформировать заявку следующим образом:
- Базовая модель: Укажите «Распределитель пневматический В71-23М-02 УХЛ4, 4 шт. Доставка в г. Новосибирск».
- Заказ с ремкомплектом: Укажите «Распределитель В71-23М-02 УХЛ4 — 2 шт., Ремкомплект уплотнений к В71-23М-02 — 1 компл. Доставка в г. Екатеринбург».
- Запрос на техническую консультацию: Если вы сомневаетесь в совместимости, предоставьте данные о вашей системе (давление, тип оборудования, желаемая схема управления) для подбора точного аналога.
Для быстрого оформления заявки воспользуйтесь формой на нашем сайте или свяжитесь с менеджером через раздел Контакты.
Доставка и гарантии поставки
Бренд ГИДРАВЛИК является производством российской промышленной гидравлики и пневматики. Официальный поставщик ГИДРАВЛИКА обеспечивает быструю доставку пневмораспределителей В71-23М-02 и другого оборудования по всей территории Российской Федерации и в страны СНГ. Поставки осуществляются в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие крупные и малые города регионов. Мы предоставляем полный пакет сопроводительной документации и техническую поддержку при подборе и внедрении оборудования. Для получения консультации или оформления заказа оставьте заявку на сайте.
