Четырехлинейный трехпозиционный пневмораспределитель В71-24М-01 относится к категории ключевых элементов управления в промышленных пневмосистемах. Устройство предназначено для коммутации потоков сжатого воздуха в контурах, где требуется ручное управление исполнительными механизмами с возможностью безопасного сброса давления в нейтральном положении. Основная сфера применения – станочное, прессовое и упаковочное оборудование. Выпускаемая под брендом ГИДРАВЛИК модель В71-24М-01 соответствует климатическому исполнению УХЛ4, что обеспечивает ее устойчивую работу в условиях российского климата.
Описание и техническое назначение устройства
Пневмораспределитель В71-24М-01 представляет собой золотниковый клапан с рычажным механизмом управления. Его основная функция заключается в направлении сжатого воздуха от источника питания (Р) к рабочим полостям исполнительного устройства (порты А и В) либо в соединении этих полостей с линией слива (Т) при переводе в нейтральную позицию. Такой принцип работы позволяет дистанционно запускать, останавливать и изменять направление движения штоков пневмоцилиндров, роторов пневмомоторов и других приводных элементов. Конструкция данного пневмораспределителя В71-24М-01 разработана для продолжительной эксплуатации в системах, требующих надежности и простоты управления.

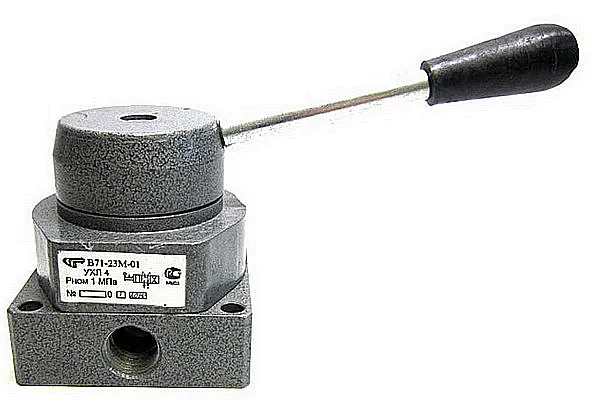

Рис. 1: Внешний вид и заводская маркировка пневмораспределителя В71-24М-01 УХЛ4.
Габаритные параметры, масса и классификация
Корпус пневмораспределителя В71-24М-01 выполнен из прочного алюминиевого сплава, что обеспечивает высокую стойкость к механическим воздействиям и одновременно снижает общую массу узла. Лаконичная конструкция с боковым расположением портов удобна для монтажа в условиях ограниченного пространства. Согласно технической документации, массогабаритные показатели и коды классификации соответствуют следующим значениям:
| Характеристика |
Значение |
Дополнительные сведения |
| Масса нетто, кг |
0,90 |
Показатель для изделия в стандартной комплектации |
| Приблизительные габариты, мм |
150 x 80 x 120 |
Длина, ширина и высота корпуса с учетом рукоятки |
| Тип присоединительной резьбы |
G 1/2" |
Трубная цилиндрическая резьба, боковой монтаж |
| Код ТН ВЭД |
8481 20 000 0 |
Краны, клапаны и аналогичная арматура для трубопроводов |
Указанные параметры позволяют инженеру-проектировщику заранее учесть требования к месту установки и несущей способности креплений при интеграции пневмораспределителя В71-24М-01 в систему.
Собрались как-то два слесаря. Один другого спрашивает: «Что у тебя в щитке такое герметичное висит?». «Да это, – отвечает, – пневмораспределитель В71-24М-01. Заказчик просил поставить так, чтобы никто случайно не дернул, пока система под давлением». «И что, поставил?» – «Поставил. А чтобы самому не дернуть, рычаг вообще отпилил. Теперь для переключения нужен специальный ключ. Надежность – прежде всего!». Такой подход к эксплуатации пневмораспределителя В71-24М-01, конечно, является шуткой, но подчеркивает важность контроля над управляющими элементами.
Полные технические характеристики
Детальные эксплуатационные параметры являются основой для корректного подбора распределителя под конкретные условия работы гидростанции или технологической линии. Пневмораспределитель В71-24М-01 обладает следующими техническими характеристиками:
| Наименование параметра |
Техническое значение |
| Тип и схема распределителя |
Золотниковый, с четырьмя магистралями и тремя позициями (4/3) |
| Диаметр условного прохода (Dу), мм |
16 |
| Номинальное рабочее давление, МПа (бар) |
До 1,0 (10) |
| Рекомендуемая рабочая среда |
Сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 |
| Диапазон температур эксплуатации |
От -40°С до +50°С для исполнения УХЛ4 |
| Стандарт подключения |
Резьбовое присоединение G 1/2" (боковые патрубки) |
| Коэффициент пропускной способности (Kv), м³/ч |
Не менее 3,6 |
| Максимальное усилие на рукоятке, Н |
39,2 (приблизительно 4 кгс) |
| Предельная утечка через золотник, см³/мин |
500 |
| Допустимая утечка в корпусе, см³/мин |
50 |
| Масса полная, кг |
0,90 |
| Способ управления |
Ручное, рычажного типа |
| Схема в нулевой (нейтральной) позиции |
Рабочие линии А и В сообщены со сливом (Т), питание (Р) заблокировано |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя В71-24М-01 для комплектации промышленных систем несет в себе несколько ключевых эксплуатационных преимуществ:
Повышенная безопасность при остановках. Нейтральная позиция с соединением рабочих полостей со сливом обеспечивает гарантированный сброс давления с исполнительных механизмов, сводя к минимуму риск неконтролируемого движения и облегчая проведение сервисных работ.
Надежная работа в широком температурном диапазоне. Исполнение УХЛ4 и специальные материалы уплотнений позволяют данному пневмораспределителю В71-24М-01 стабильно функционировать как в отапливаемых цехах, так и в неотапливаемых производственных зонах, типичных для многих регионов России.
Простота монтажа и обслуживания. Унифицированные боковые резьбовые порты стандарта G1/2" упрощают подключение к типовым трубопроводам и фитингам. Конструкция узла обеспечивает легкий доступ к основным изнашиваемым компонентам для их замены, что сокращает время обслуживания.
Высокая ремонтопригодность. Наличие в номенклатуре поставщика ремкомплектов с уплотнительными элементами позволяет оперативно восстановить работоспособность устройства без необходимости его полной замены, снижая затраты на поддержание парка оборудования.
Соответствие отечественным стандартам. Производство данного пневмораспределителя В71-24М-01 осуществляется согласно ГОСТ, что гарантирует его совместимость и взаимозаменяемость с оборудованием советского и российского производства, широко распространенным на предприятиях.
Конструкция и принцип функционирования
В основе работы устройства лежит золотниковый принцип. Внутри литого корпуса перемещается цилиндрический золотник, каналы которого при различных положениях открывают или перекрывают пути между подводящим (P), рабочими (A, B) и сливным (T) портами. Переключение осуществляется оператором вручную с помощью связанного с золотником рычага. При перемещении рычага в одно из крайних положений происходит подача воздуха к соответствующему порту потребителя, в то время как противоположный порт соединяется со сливом. Возврат рычага в центральное положение перекрывает линию питания и соединяет оба рабочих канала с атмосферой, обеспечивая разгрузку системы. Именно эта особенность делает пневмораспределитель В71-24М-01 востребованным в контурах, где критически важна безопасная остановка.
Индексация модели и температурные требования
Условное обозначение модели В71-24М-01 имеет четкую расшифровку. Индекс В указывает на принадлежность к распределителям золотникового типа. Цифры 71 кодируют тип привода – в данном случае ручной. Последовательность 24 определяет количество основных линий (4) и рабочих позиций (3). Буква М означает модернизированное исполнение. Порядковый номер 01 указывает на конкретную версию конструкции. Климатическое исполнение УХЛ4 регламентирует работу при температурах от -40°C до +50°C. Ресурс пневмораспределителя В71-24М-01 напрямую зависит от соблюдения требований к чистоте и влажности рабочей среды, а также наличия в ней масляной аэрозоли для смазки трущихся пар. При соблюдении условий эксплуатации количество циклов переключения до капитального ремонта исчисляется сотнями тысяч.
Сферы применения и типовое оборудование
Область применения пневмораспределителя В71-24М-01 охватывает разнообразные технологические процессы, где используется пневматический привод. Устройство часто интегрируют в гидростанции и насосные группы малой мощности для управления вспомогательными функциями. Типичное оборудование для установки включает:
• Прессовое оборудование для управления зажимными цилиндрами и механизмами подачи заготовок.
• Металлорежущие и деревообрабатывающие станки для переключения режимов, фиксации деталей.
• Автоматические линии упаковки и фасовки, где требуется точное позиционирование элементов.
• Манипуляторы, поворотные столы и элементы конвейерных систем в робототехнических комплексах.
• Испытательные стенды и вспомогательные системы промышленной автоматики.
Универсальность и надежность делают этот пневмораспределитель В71-24М-01 стандартным выбором для модернизации и ремонта существующих линий.
Состав ремкомплекта и изнашиваемые компоненты
Для оперативного проведения технического обслуживания и ремонта рекомендуется использовать оригинальные запасные части. Наиболее уязвимыми элементами, подверженными естественному износу, являются уплотнительные компоненты. Состав типового ремонтного комплекта для пневмораспределителя В71-24М-01 может включать:
| Наименование компонента |
Функциональное назначение и особенности износа |
| Комплект уплотнительных колец (манжет) золотника |
Основной уплотнительный узел. Износ происходит из-за трения золотника о корпус, особенно при недостаточной смазке или наличии абразивных частиц в воздухе. |
| Прокладочные уплотнения портов присоединения |
Обеспечивают герметичность в месте подключения трубопроводов. Могут терять эластичность или повреждаться при многократных монтажно-демонтажных работах. |
| Возвратная пружина (при наличии в схеме) |
Отвечает за возврат золотника в нейтральное положение. Ресурс зависит от количества циклов, возможна усталость металла. |
| Элементы рычажного механизма (штифты, втулки) |
Воспринимают механическую нагрузку при переключении. Износ связан с механическим воздействием и может привести к люфту. |
Своевременная замена этих деталей позволяет значительно продлить общий срок службы пневмораспределителя В71-24М-01.
Габаритные чертежи и схема обвязки
Правильный монтаж требует точного понимания присоединительных размеров и конфигурации портов. Пневмораспределитель В71-24М-01 имеет четыре боковых патрубка с резьбой G1/2", расположенных в одной плоскости. Для удобства идентификации порты маркируются буквами (P, A, B, T).

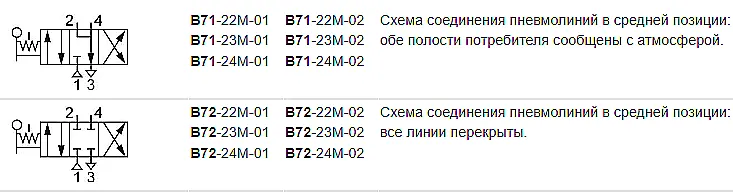

Рис. 2: Принципиальная схема подключения портов питания, потребителей и слива для пневмораспределителя В71-24М-01.
|
Распространенные ошибки при подборе
Некорректный выбор распределителя может привести к снижению производительности системы или преждевременному отказу. Избегайте следующих типовых ошибок:
Пренебрежение требованиями к чистоте рабочей среды. Установка пневмораспределителя В71-24М-01 в систему без должной фильтрации воздуха ускоряет износ золотника и уплотнений, сокращая ресурс в несколько раз.
Выбор устройства исключительно по типу резьбы. Совпадение присоединительного размера G1/2" не гарантирует корректную работу. Критически важно, чтобы номинальное давление и пропускная способность модели соответствовали параметрам контура. Приобретая пневмораспределитель В71-24М-01, вы получаете изделие, рассчитанное на давление до 1 МПа.
Неучет климатических условий. Использование распределителей общего исполнения при отрицательных температурах может привести к заклиниванию золотника из-за замерзания конденсата или потери эластичности уплотнений. Модель с маркировкой УХЛ4 лишена этого недостатка.
Игнорирование схемы работы в нейтрали. Для систем, где требуется фиксация положения привода при снятии давления, необходимы иные схемы (например, с закрытым центром). Специфика данной модели – соединение с атмосферой, что важно учитывать на этапе проектирования.
Отсутствие планового обслуживания. Даже качественный пневмораспределитель В71-24М-01 требует периодического осмотра и замены уплотнений. Пренебрежение этим ведет к росту утечек и потере управляемости пневмосистемой.
Примеры оформления и условия поставки
При заказе через сайт https://777-gidra.ru вы можете указать необходимое количество устройств. Стандартная поставка включает сам пневмораспределитель В71-24М-01 и сопроводительную документацию. Для оптовых покупателей доступны специальные условия. В качестве примера можно рассмотреть следующие варианты заказа:
1. Стандартная единичная поставка. Заказ базовой модели В71-24М-01 УХЛ4 для замены вышедшего из строя узла в действующей системе.
2. Комплексный заказ с расходными материалами. Помимо самого распределителя, заказывается ремкомплект уплотнений и, при необходимости, фильтр-влагоотделитель для подготовки воздуха, что особенно актуально при вводе нового оборудования.
Техническое заключение
Пневмораспределитель В71-24М-01 производства бренда ГИДРАВЛИК представляет собой проверенное решение для построения систем пневмоавтоматики средней мощности. Его ключевые достоинства – универсальность применения, надежная работа в сложных климатических условиях и высокая ремонтопригодность. Поставки осуществляются компанией ГИДРАВЛИКА непосредственно со складов в ключевых регионах, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону, с доставкой в любой город России и страны СНГ. Специалисты нашего предприятия готовы оказать консультацию по подбору, совместимости с вашим оборудованием и подыскать функциональные аналоги при необходимости. Для получения детальной информации и оформления заявки воспользуйтесь формой на сайте или перейдите в раздел Контакты. Обеспечьте свои производственные линии надежными компонентами напрямую от официального поставщика.
