Пневмораспределитель крановый В71-22А представляет собой компактное устройство золотникового типа, предназначенное для переключения потоков сжатого воздуха в промышленных системах автоматики. Эта модель исполнена в схеме 4/3 (четыре линии, три позиции) и управляется вручную. Основная сфера применения — комплектация малогабаритных станков, упаковочного оборудования и иных систем, где требуется надежная и простая коммутация воздушных потоков. Функция его заключается в подаче воздуха к потребителю в одном из двух направлений и обеспечении безопасного сброса давления в нейтральном, центральном положении. Для подбора аналога или консультации специалистов вы можете обратиться через сайт 777-gidra.ru.
Общие параметры изделия
Изделие характеризуется малым условным проходом Ду 6 мм и рассчитано на номинальное рабочее давление до 1,0 МПа (10 бар). В зависимости от требований монтажа, доступны два исполнения с разным расположением присоединительных портов. Конструкция корпуса выполнена из материалов, устойчивых к коррозии. Код ТН ВЭД для данного типа продукции — 8481 80 100 0 (клапаны распределительные для пневматических систем).
Основные габаритные размеры и масса представлены в таблице ниже, что поможет оценить возможность монтажа в стесненных условиях.
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 6 |
| Тип и размер резьбы | К1/4" (коническая трубная по ГОСТ 6111-52) |
| Габаритные размеры (Д×Ш×В), мм | 63 х 69 х 97 |
| Масса устройства, кг | 0,33 |
«Инженер-конструктор объясняет новичку принцип работы пневмосхемы: «Представь, что наш пневмораспределитель крановый В71-22А — это дирижер оркестра из четырех инструментов. В одной позиции играют первые два, в другой — вторые два, а в центральной — все молчат и слушают, как воздух тихо выходит через сапун». И молодой специалист спрашивает: «А кто тогда композитор?» — «Схема 4/3!» — резюмировал старший коллега.»
Полные технические характеристики
| Параметр | Значение и единицы измерения |
|---|
| Рабочее давление, МПа (номинальное) | 1,0 (10 бар) |
| Операционный диапазон температур, °C | от –40 до +50 (исполнение УХЛ4) |
| Тип рабочей среды (воздух) | Сжатый, очищенный не грубее 10-го класса по ГОСТ 17433-80, с добавлением распылённого масла |
| Присоединительные размеры и тип | Резьба К1/4", варианты: нижнее крепление (модель В71-22А) или боковое (модель АВ71-22А) |
| Масса всей конструкции, кг | 0,33 |
| Производительность, коэффициент Kv, м³/ч | 0,9 |
| Количество линий и рабочих позиций | 4 / 3 (нейтральная позиция — выхлоп атмосферный) |
| Усилие для переключения при давлении 1,0 МПа, Н, не более | 39,2 |
| Допустимая утечка воздуха из-под золотника, см³/мин, не более | 350 |
| Номинальный ресурс до снижения параметров (полный 90%-ный), циклов переключения, не менее | 400 000 (4 × 105) |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового В71-22А для технических систем обеспечивает ряд операционных выгод:
- Высокая надежность и ресурс работы: Конструкция на базе проверенного золотникового механизма и наличие трехпозиционной схемы с атмосферным сбросом гарантируют стабильную работу. Номинальный ресурс в 400 000 циклов минимизирует частоту замен и связанные с этим простои оборудования.
- Универсальность применения: Исполнение УХЛ4 позволяет использовать устройство в широком диапазоне температур, характерном для большинства промышленных зон России – от неотапливаемых цехов в Сибири до производств в средней полосе.
- Удобство монтажа и обслуживания: Предлагается два варианта подключения – нижнее и боковое, что обеспечивает гибкость при проектировании гидравлики и пневматики. Компактные размеры облегчают установку.
- Совместимость с российскими стандартами: Использование стандартной конической резьбы К1/4" и соответствие требованиям ГОСТ упрощает интеграцию в уже существующие отечественные системы.
- Простота управления: Ручное управление не требует дополнительных источников энергии, делает устройство отказоустойчивым и понятным в работе.

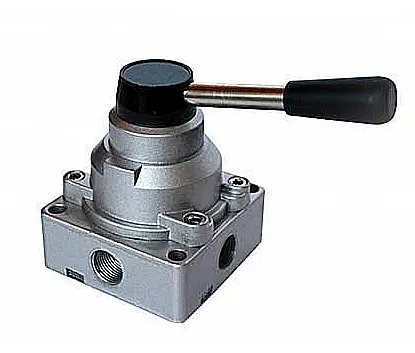

Рисунок 1: Общий вид модели В71-22А с рукояткой управления и нижним расположением присоединительных портов.
Принцип функционирования в системе
Принцип действия пневмораспределителя кранового В71-22А основан на осевом смещении золотника внутри корпуса. Ручное перемещение рукоятки заставляет золотник занимать одну из трех фиксированных позиций.
В левой или правой рабочей позиции изменяется конфигурация каналов: сжатый воздух от источника питания (порт P) направляется в одну из полостей исполнительного механизма (порт A или B), обеспечивая его движение. В это же время противоположная полость потребителя соединяется с линией выхлопа (порт R или S), позволяя отработавшей среде уйти в атмосферу.
Ключевая особенность схемы 4/3 проявляется в центральной, нейтральной позиции. Здесь оба рабочих выхода (A и B) сообщаются с атмосферными магистралями, в то время как подающий порт P перекрыт. Это обеспечивает мгновенный останов и разгрузку гидростанции или пневмосистемы, что важно для безопасности и предотвращения самопроизвольного движения.
Режимы работы, ресурс и факторы влияния
Устройство предназначено для работы в умеренном и холодном климате (исполнение УХЛ4) при температурах окружающей среды от –40°C до +50°C. Оно рассчитано как на циклическую нагрузку с частыми пусками и остановами, так и на длительную работу в одном из положений.
Заявленный срок службы (ресурс) в 400 000 циклов достигается при соблюдении условий эксплуатации. Основные факторы, влияющие на долговечность:
- Качество рабочей среды: Обязательное требование — использование воздуха, очищенного от влаги и твердых частиц (10-й класс), с введением распыленного масла для смазки трущихся поверхностей золотника.
- Соблюдение предела давления: Превышение номинального давления в 1,0 МПа ведет к повышенному износу уплотнений и может вызвать механическое повреждение.
- Регулярность сервисного обслуживания: Периодическая проверка на предмет утечек и своевременная замена изношенных уплотнений продлевают жизненный цикл изделия.
Оборудование и сферы применения
Пневмораспределитель крановый В71-22А востребован в отраслях, где необходима простая и надежная пневмоавтоматика с малыми расходами воздуха. Он успешно интегрируется в следующие типы оборудования:
- Малогабаритные металлорежущие и деревообрабатывающие станки (в том числе с ЧПУ).
- Упаковочные, маркировочные и фасовочные линии для пищевой и легкой промышленности.
- Текстильное и полиграфическое оборудование.
- Автоматизированные сборочные стенды и испытательные установки.
- Лабораторные и учебные пневмостенды.
Область применения не ограничивается промышленностью — устройство может использоваться в ремонтных мастерских и сервисных центрах для оснащения вспомогательных систем.
Рисунок 2: Принципиальная схема подключения линий с обозначением портов согласно стандарту.
Ремонтопригодность и комплектующие
Конструкция устройства позволяет выполнять его ремонт. В состав типового ремонтного комплекта чаще всего входят детали, подверженные естественному износу в процессе эксплуатации:
| Наименование детали | Назначение и условия замены |
|---|
| Уплотнительные кольца (манжеты) золотника | Обеспечивают герметичность в подвижном соединении. Износ происходит из-за трения и старения резины. Рекомендуется замена при увеличении утечек сверх нормы. |
| Возвратная пружина (при наличии в конструкции) | Со времене может потерять упругость, что скажется на четкости фиксации золотника в позициях. |
| Уплотнительные прокладки статических соединений | Под крышками корпуса. Меняются при разборке для профилактики или при появлении капельной утечки. |
| Стопорные элементы и фиксаторы | Могут потребовать замены при механическом повреждении или износе резьбовых соединений. |
Типовые ошибки при подборе модели
Чтобы избежать проблем при интеграции, стоит обратить внимание на несколько распространенных ошибок:
- Выбор исключительно по типу резьбы: Недостаточно ориентироваться только на совпадение резьбы К1/4". Необходимо также убедиться, что рабочее давление и расход (производительность) системы соответствуют параметрам распределителя.
- Пренебрежение температурным режимом: Установка устройства в среду с температурой за пределами диапазона –40…+50°C (например, рядом с источниками сильного тепла) приведет к ускоренной деградации уплотнений и снижению ресурса.
- Использование неподготовленного воздуха: Подача воздуха без фильтрации и смазки является главной причиной заедания золотника, повышенного износа и преждевременного выхода из строя.
- Игнорирование схемы распределения: Схема 4/3 с атмосферным сбросом в нейтрали не всегда взаимозаменяема со схемами «закрытый центр». Необходима проверка гидравлической или пневматической схемы оборудования.
Расшифровка условного обозначения и кода модели
Маркировка В71-22А имеет следующую структуру, закрепленную в технической документации:
- В — базовое обозначение распределителя золотникового типа.
- 71 — код принципиальной схемы распределения потоков. В данном случае соответствует четырехлинейной трехпозиционной схеме с выхлопом в нейтральной позиции.
- 22 — цифровой индекс, указывающий на условный проход (значение, соответствующее Ду 6 мм) и тип присоединительной резьбы (коническая «К»).
- А — буквенный индекс, обозначающий климатическое исполнение. В сочетании с указанием УХЛ4 (по ГОСТ 15150-69) определяет возможность эксплуатации в умеренном и холодном климате в закрытых помещениях.
- А в префиксе модели АВ71-22А указывает на вариант с боковым (асимметричным) расположением подводящих портов.
Присоединительные и габаритные размеры для монтажа
Габаритные размеры устройства (63×69×97 мм) и его малая масса (0,33 кг) делают его удобным для монтажа в ограниченном пространстве шкафов управления или на монтажных панелях. Перед установкой следует:
- Сверить посадочные размеры и межосевые расстояния монтажных отверстий (при наличии).
- Учесть пространство, необходимое для свободного хода рукоятки управления.
- Проверить наличие свободного доступа к присоединительным портам для затяжки фитингов или шлангов.
Присоединительные размеры определяются резьбой К1/4" (коническая трубная по ГОСТ). Вариант с нижним расположением (В71-22А) удобен для подвода магистралей снизу, а модель с боковым подключением (АВ71-22А) позволяет организовать подвод сбоку, что может быть критично при высотных ограничениях.
Рисунок 3: Устройство золотникового механизма, ответственного за перераспределение потоков воздуха.
Примеры корректного оформления заказа
Для оперативного формирования заказа и избежания ошибок при комплектации рекомендуем указывать полное обозначение требуемой модификации:
- Пример 1 (базовая модель):
Пневмораспределитель крановый В71-22А УХЛ4. Стандартное исполнение с нижним подключением портов.
- Пример 2 (альтернативное подключение):
Пневмораспределитель крановый АВ71-22А УХЛ4. Модификация с боковым расположением присоединительных резьб.
- Пример 3 (заказ с сопутствующим оборудованием):
Кроме самого пневмораспределителя кранового В71-22А, для полноценной работы системы может потребоваться фильтр-влагоотделитель, регулятор давления с манометром или маслораспылитель. Эти компоненты можно подобрать отдельно в нашем каталоге.
Для оформления запроса вы можете воспользоваться формой обратной связи на сайте или позвонить специалистам.
Поставка, гарантия и сервис
Каждое устройство бренда ГИДРАВЛИК, включая пневмораспределитель крановый В71-22А, проходит контроль качества и соответствует техническим условиям ТУ 4151-002-00221287-96. Официальный поставщик ГИДРАВЛИКА организует доставку продукции со складов в ключевых городах России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Также возможна поставка в страны СНГ: Беларусь, Казахстан, Кыргызстан, Узбекистан, Армению и другие. Мы предоставляем полную техническую документацию и оказываем поддержку в подборе аналогов для замены устаревшего или вышедшего из строя оборудования. Для получения консультации или оформления заявки обращайтесь через сайт 777-gidra.ru.
