Пневмораспределитель крановый В72-23М-01 является ключевым узлом для дискретного управления потоками сжатого воздуха в условиях, требующих повышенной эксплуатационной безопасности. Устройство относится к классу золотниковой ручной арматуры и функционирует согласно принципу принудительного поворота внутреннего запирающего элемента. Основным эксплуатационным преимуществом данной модели является наличие фиксированной средней позиции, в которой реализовано полное перекрытие всех каналов, исключающее самопроизвольное движение поршней цилиндров и обеспечивающее безопасную блокировку нагрузки.
Эксплуатационное назначение и технические требования
Пневмораспределитель крановый В72-23М-01 проектировался для интеграции в контуры управления пневмоприводами станков, прессов, манипуляторов и прочего технологического оборудования, где требуется гарантированная остановка исполнительных механизмов в заданном положении. Его применение особенно критично в прессовом и грузоподъёмном оборудовании, а также на автоматизированных линиях, где непроизвольный сброс давления может привести к аварийной ситуации. Конструкция устройства адаптирована к работе в северных регионах, что подтверждается климатическим исполнением УХЛ4.
Физические параметры и Код ТН ВЭД
Аппарат характеризуется компактной компоновкой, облегчающей его монтаж в стеснённых условиях установки. Вес и размеры устройства важны для расчёта нагрузок на монтажные панели и проектирования пневмошкафов.
Код ТН ВЭД 8481 80 100 0 классифицирует изделие как арматуру для трубопроводов, включая краны и аналогичные устройства. В таблице приведены точные значения физических параметров для модели В72-23М-01.
| Наименование параметра | Значение | Примечания |
|---|
| Габаритные размеры (Д×Ш×В), мм | 70 × 71 × 107 | Размеры корпуса без выступающей рукоятки |
| Масса нетто, кг | 0,9 | Средний вес изделия в заводской упаковке |
| Присоединительная резьба | G 3/8" | Коническая трубная резьба, боковое подключение |
Инженер, принимая оборудование после ремонта, спрашивает у механика: «А где твой любимый пневмораспределитель крановый В72-23М-01?». Тот отвечает: «Как где? На своём посту! В нейтрали стоит, всё под контролем держит, как швейцарский банк – ничто внутрь не проникает и ничего наружу не выпускает».
Основные технические характеристики изделия
Рабочие параметры пневмораспределителя кранового В72-23М-01 определяют его интеграцию в конкретные технологические процессы. Соблюдение диапазонов давления, температуры и требований к рабочей среде является обязательным для достижения заявленного ресурса работы.
| Параметр | Номинальное значение | Комментарий |
|---|
| Максимальное рабочее давление, МПа (бар) | 1,0 (10) | Допустимое давление сжатого воздуха на входе |
| Диапазон рабочих температур, °C | от –40 до +50 | Обеспечивается материалами и исполнением УХЛ4 |
| Тип и состояние рабочей среды | Сжатый воздух | Очищенный от влаги и механических примесей, допускается лёгкая смазка |
| Тип и размер присоединения | Резьба G3/8" | Четыре боковых порта для подключения пневмолиний |
| Пропускная способность (Kv) | ≥ 1,6 м³/ч | Параметр гидравлического сопротивления по ГОСТ |
| Конструктивная схема | 4/3 (четырёхлинейный трёхпозиционный) | Два рабочих, одно нейтральное положение золотника |
| Допустимое усилие на рукоятке, Н | ≤ 39,2 | Необходимое для переключения при номинальном давлении |
| Величина утечек, см³/мин | ≤ 500 | Максимально допустимые утечки через уплотнения золотника |
| Гарантированный цикл службы | 4,0 × 10⁶ переключений | Минимальный ресурс до вероятного отказа (90%) |
Преимущества и особенности эксплуатации
Выбор модели В72-23М-01 для предприятия даёт ряд существенных эксплуатационных преимуществ. Ключевые из них обусловлены конструкцией и техническими решениями, заложенными в данное изделие.
• Повышенная безопасность процесса благодаря нейтральной позиции с полным перекрытием каналов, что фиксирует пневмоцилиндры и исключает несанкционированное движение.
• Высокая ремонтопригодность и доступность запчастей. Простая конструкция на основе поворотного золотника позволяет быстро производить замену изношенных уплотнений и других элементов ремкомплекта.
• Расширенный климатический диапазон применения. Исполнение УХЛ4 делает пневмораспределитель крановый В72-23М-01 пригодным для работы в неотапливаемых цехах, на открытых площадках и в условиях Севера.
• Универсальность подключения и совместимость. Стандартная резьба G3/8" и типичная схема 4/3 позволяют легко интегрировать устройство в большинство существующих пневмосхем как аналог импортных образцов.
• Минимизация простоев оборудования. Надёжность и длительный ресурс работы снижают частоту внеплановых остановок для замены или ремонта распределительной арматуры.
Функциональный принцип работы золотникового механизма
Работа устройства основана на механическом повороте цилиндрического золотника, размещённого в корпусе. Рукоятка управления через шток передаёт крутящий момент на золотник, который имеет проточки и каналы. В зависимости от угла поворота эти каналы совмещаются с соответствующими отверстиями в корпусе (портами Р — питание, А и В — рабочие, Т — слив), направляя поток воздуха к исполнительному механизму или перекрывая его. В средней позиции, которая является отличительной чертой модели В72-23М-01, все каналы разобщены, обеспечивая гидравлическую блокировку.
Режимы работы и факторы долговечности
Пневмораспределитель крановый В72-23М-01 рассчитан на непрерывную эксплуатацию в циклическом режиме с частыми пусками и остановками. Основной фактор, определяющий фактический срок его службы, — качество подаваемого воздуха. Наличие конденсата, абразивных частиц и агрессивных примесей в среде приводит к ускоренному износу трущихся пар золотника и уплотнительных колец. Соблюдение температурного диапазона от -40°C до +50°C гарантирует сохранение эластичности манжет и корректную работу механики. Регулярное сервисное обслуживание, включающее визуальный осмотр и замену уплотнений по мере необходимости, позволяет многократно продлить ресурс устройства.
Отраслевое применение и типы совместимого оборудования
Универсальность и надёжность обуславливают широкую сферу применения данного распределителя в промышленности и сервисе.
• Металлообработка: прессы, гильотинные ножницы, ковочные машины, где требуется жёсткая фиксация плиты.
• Деревообработка и станкостроение: зажимные устройства, механизмы подачи, позиционирования на фрезерных, токарных и сверлильных станках.
• Упаковочная и пищевая промышленность: приводы дозаторов, крышкозакаточных машин, подъёмные механизмы конвейеров.
• Строительная и дорожная техника: системы управления вспомогательными гидро- и пневмоинструментами, блокировки.
• Робототехника и автоматизация: пневмоприводы захватов промышленных манипуляторов и роботов, аварийные стоп-системы.
Детали для ремонта и их ресурс
Простота конструкции подразумевает ограниченный набор элементов, подверженных износу. Наличие ремкомплекта позволяет оперативно восстановить работоспособность пневмораспределителя кранового В72-23М-01 силами обслуживающего персонала предприятия.
| Наименование элемента | Функционал | Типичные причины выхода из строя |
|---|
| Уплотнительные кольца круглого сечения | Герметизация зазора между золотником и корпусом | Потеря эластичности от времени, температурных перепадов, воздействия некондиционной среды |
| Золотник поворотный | Основной распределяющий элемент | Механический износ рабочих поверхностей от трения, задиры от загрязнений |
| Возвратная пружина | Обеспечение чёткой фиксации в нейтральной позиции | «Усталость» металла после многократных циклов, поломка витка |
| Прокладка корпусная | Герметизация разъёма между частями корпуса | Деформация, «протекание» под постоянным давлением |
| Фиксирующий штифт или стопорное кольцо | Осевая фиксация золотника в корпусе | Механическое повреждение при неаккуратном монтаже/демонтаже |
Типичные ошибки при подборе модели
Неверный выбор арматуры ведёт к её преждевременному выходу из строя или некорректной работе всей системы.
1. Игнорирование схемы нейтрали. Выбор модели В71 (со сбросом в атмосферу) вместо В72 (с перекрытием) там, где требуется жёсткая фиксация, создаёт угрозу безопасности.
2. Ориентация только на тип резьбы. Подбор исключительно по присоединительному размеру (G3/8") без учёта требуемого рабочего давления и пропускной способности (Kv).
3. Пренебрежение температурным режимом. Установка устройства общего климатического исполнения в среду с температурами ниже -20°C.
4. Несоответствие типа рабочей среды. Попытка использовать распределитель, рассчитанный на воздух, для работы с другими газами или агрессивными смесями без проверки совместимости материалов уплотнений.
">

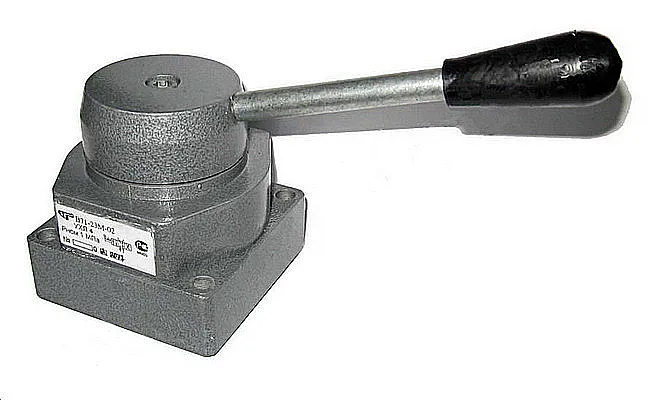

Рисунок 1: Внешний вид пневмораспределителя В72-23М-01. Чётко видны четыре боковых присоединительных порта и рукоятка с тремя фиксированными положениями.
">
Рисунок 2: Принципиальная пневматическая схема подключения кранового распределителя В72-23М-01 к питающей сети и исполнительному механизму.
">
Рисунок 3: Конструктивная схема, демонстрирующая расположение золотника, уплотнений и каналов внутри корпуса распределителя.

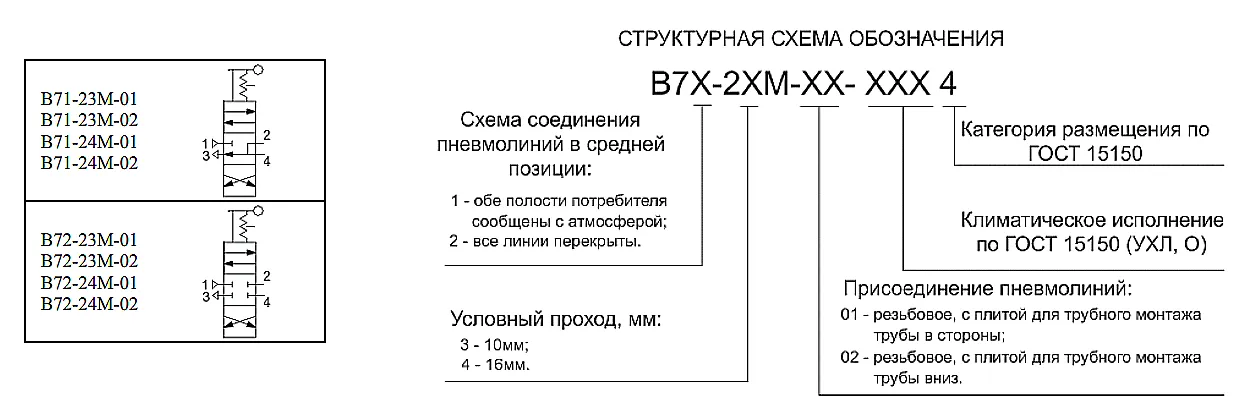

Расшифровка условного обозначения модели
Маркировка В72-23М-01 УХЛ4 имеет следующую структуру, понятную техническому специалисту:
• В — обозначение распределителя золотникового типа.
• 72 — серия распределителей с конструктивной схемой, где в нейтральной позиции все каналы перекрыты.
• 23 — условный проход (Ду) и типоразмер. Для данной модели это соответствует Ду 10 мм.
• М — тип управления: ручное, с поворотной рукояткой.
• 01 — вариант конструктивного исполнения, в данном случае — с боковым резьбовым присоединением.
• УХЛ4 — климатическое исполнение, расшифровывающееся как «умеренный и холодный климат, категория размещения 4» (для работы на открытом воздухе под навесом).

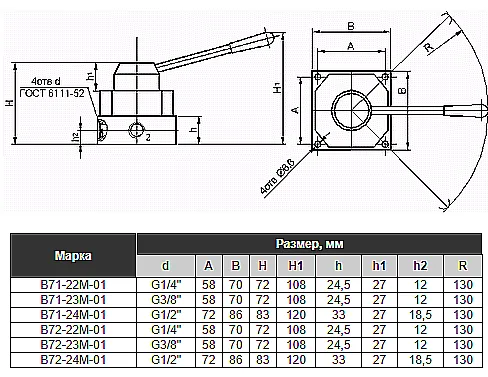

Размеры для интеграции и монтажа
Для успешной замены вышедшего из строя узла или внедрения в новую схему необходимо проверить соответствие монтажных размеров. Пневмораспределитель крановый В72-23М-01 имеет установочные габариты 70×71×107 мм. Присоединение пневмолиний осуществляется к четырём резьбовым отверстиям с конической трубной резьбой G 3/8", расположенным по бокам корпуса. Межосевое расстояние между противолежащими портами стандартизировано, что обеспечивает совместимость с типовыми коллекторами и монтажными планками.
Примеры формирования заявки
Для корректного оформления заказа рекомендуется использовать точное наименование изделия с указанием ключевых параметров.
Пример 1 (Базовая поставка):
Наименование: Распределитель пневматический золотниковый крановый В72-23М-01 УХЛ4.
Количество: 10 шт.
Требования: стандартная заводская упаковка.
Пример 2 (Заказ с ремкомплектом):
Наименование: Пневмораспределитель В72-23М-01 УХЛ4.
Дополнение: Ремкомплект уплотнений для В72-23М-01 — 5 шт.
Все заказы можно оформить через сайт 777-gidra.ru или связавшись с техническими специалистами поставщика. Доставка осуществляется по всей территории Российской Федерации и стран СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы.
