Пневмораспределитель В71-22М-01 – это четырёхлинейный трёхпозиционный клапан с ручным крановым управлением для точного направления потоков сжатого воздуха. Данный пневмораспределитель предназначен для интеграции в системы пневмопривода станков, технологических линий и промышленного оборудования, обеспечивая надёжную и безопасную коммутацию. Основная функция изделия – изменение направления подачи рабочей среды к исполнительным механизмам (цилиндрам, двигателям) с возможностью их безопасной остановки в средней позиции.
Вес, габариты и код ТН ВЭД: масса устройства не превышает 0,9 кг. Габаритные размеры ориентировочно составляют 120×80×60 мм (Д×Ш×В). Код ТН ВЭД для таможенного оформления – 8481 20 000 0 (краны, вентили и аналогичная арматура для трубопроводов).
| Параметр |
Значение / Описание |
| Масса, кг, не более |
0,90 |
| Длина (с рукояткой), мм, ориентировочно |
120 |
| Ширина, мм |
60 |
| Высота, мм |
80 |
| Код ТН ВЭД |
8481 20 000 0 |

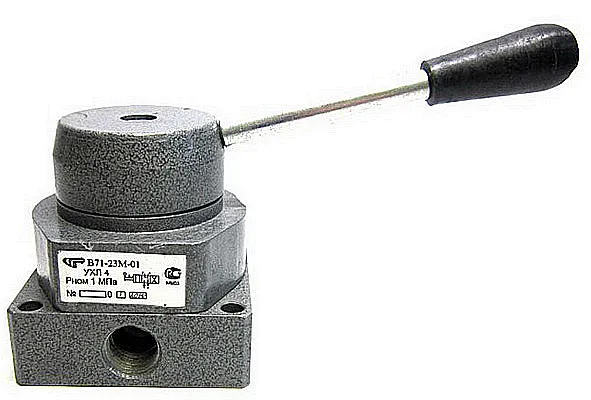

Рис. 1: Пневмораспределитель В71-22М-01 – алюминиевый корпус с боковыми портами G1/4" и ручкой управления.
Назначение и область применения устройства
Модель В71-22М-01 используется для коммутации сжатого воздуха в составе пневматических контуров. Её установка позволяет дистанционно или локально управлять работой пневмоцилиндров, поворотными механизмами, зажимными устройствами. Конструкция с трёмя позициями и средней «запертой» позицией обеспечивает переход исполнительного механизма в нейтральное состояние, что критически важно для безопасной эксплуатации оборудования и предотвращения аварий. Благодаря компактности пневмораспределитель В71-22М-01 часто применяется в станкостроении, на автоматизированных линиях, в испытательных стендах и робототехнике.
Два пневмораспределителя В71-22М-01 разговаривают в ящике с оборудованием. Один говорит: «Меня уже подключили, поработал, теперь снова в коробке». Второй отвечает: «А я всё жду своего часа в средней позиции – в атмосфере ожидания».
Технические характеристики распределителя
Технические параметры определяют возможности интеграции данного пневмораспределителя В71-22М-01 в конкретную систему. При подборе необходимо учитывать не только давление и расход, но и тип рабочей среды, а также условия подключения.
| Параметр |
Значение / Описание |
| Тип распределителя (схема) |
4/3 (четыре линии, три позиции) |
| Способ управления |
Ручное, крановое |
| Рабочее давление номинальное, МПа (бар) |
1,0 (10) |
| Диапазон температур эксплуатации, °C |
от -40 до +50 |
| Тип рабочей среды |
Сжатый воздух, очищенный и смазанный |
| Условный проход (Ду), мм |
6 |
| Пропускная способность, Kv, м³/ч, не менее |
0,8 |
| Присоединительные размеры (резьба) |
G1/4" (4 порта, цилиндрическая) |
| Масса, кг, не более |
0,90 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя В71-22М-01 от бренда ГИДРАВЛИК обеспечивает ряд эксплуатационных выгод для технического специалиста и предприятия в целом.
1. Повышение безопасности и снижение простоев. Наличие средней позиции, в которой рабочие полости цилиндров сообщаются с атмосферой, позволяет безопасно останавливать и фиксировать оборудование для обслуживания или в аварийной ситуации, минимизируя риски и неплановые остановки.
2. Высокий ресурс работы и надёжность. Расчётный ресурс составляет не менее 250 000 циклов переключения. Это достигается за счёт качественной обработки трущихся пар золотника, применения износостойких уплотнений и строгого контроля качества сборки каждого пневмораспределителя В71-22М-01.
3. Универсальность монтажа и подключения. Устройство имеет компактный алюминиевый корпус с боковым расположением портов стандартной резьбы G1/4". Это упрощает установку как на монтажную панель, так и в состав готовых пневмоблоков. Монтажное положение – любое.
4. Стабильность работы в широком температурном диапазоне. Исполнение УХЛ4 гарантирует работоспособность в неотапливаемых цехах и регионах с холодным климатом, что расширяет область применения.
5. Совместимость с типовыми промышленными системами. Параметры давления (до 10 бар) и расхода делают данный пневмораспределитель В71-22М-01 совместимым с большинством отечественных и импортных источников сжатого воздуха и потребителей средней мощности.
Принцип работы в составе пневмосистемы
Работа устройства основана на перемещении цилиндрического золотника внутри корпуса. Сжатый воздух от источника (компрессора, ресивера) подаётся на входной порт (P). При повороте рукоятки оператором золотник занимает одно из трёх фиксированных положений. В одном из рабочих положений он соединяет порт P с рабочим портом A, а порт B – с дренажным портом R (или S). В другом – направление потоков меняется на противоположное (P→B, A→S). В средней, нейтральной позиции, рабочие порты A и B сообщаются с дренажными, а питание P перекрыто, обеспечивая сброс давления из привода и его остановку. Таким образом, пневмораспределитель В71-22М-01 выполняет ключевую функцию управления направлением движения исполнительного органа.
Температурный режим работы и срок службы
Пневмораспределитель В71-22М-01 рассчитан на непрерывную и циклическую работу в диапазоне температур окружающей среды от -40°C до +50°C. Данный режим позволяет эксплуатировать его в большинстве промышленных условий России. Ресурс устройства напрямую зависит от качества подготовленной рабочей среды. Для обеспечения заявленного срока службы в 250 000 циклов необходима подача очищенного от влаги и механических примесей сжатого воздуха с примесью масляного тумана (рекомендуется масло вязкостью 10–35 мм²/с). Отсутствие фильтрации и смазки, а также систематическое превышение номинального давления в 1,0 МПа являются основными факторами, сокращающими ресурс уплотнений и золотника.
Где используется и типы совместимого оборудования
Область применения данного пневмораспределителя В71-22М-01 охватывает различные отрасли, где требуется точное и надёжное управление пневмоприводами.
Промышленное оборудование: фрезерные, токарные и сверлильные станки (управление зажимными патронами, защитными ограждениями), прессовое оборудование малой мощности, автоматические линии сборки и упаковки.
Технологические линии и стенды: манипуляторы, позиционеры, конвейерные остановы и отсекатели, испытательные стенды для проверки герметичности и прочности.
Вспомогательные системы: пневмоподъёмники, дверные механизмы, системы очистки и обдува. Установка пневмораспределителя В71-22М-01 также актуальна при модернизации устаревших систем управления, где требуется замена вышедших из строя или морально устаревших распределителей.

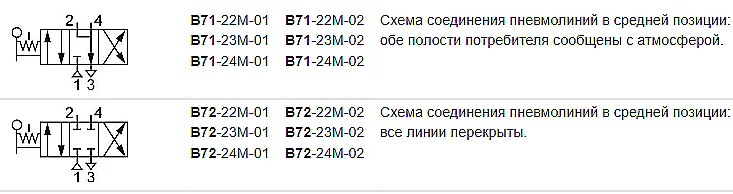

Рис. 2: Схема подключения портов и условное обозначение распределителя 4/3.
|
Рис. 3: Конструкция рукоятки и корпуса для компактного монтажа.
|
Состав ремкомплекта и типовые дефекты
При длительной интенсивной эксплуатации некоторые элементы пневмораспределителя В71-22М-01 могут потребовать замены. Наиболее подвержены износу уплотнительные элементы. Производитель рекомендует иметь на складе ремкомплект для своевременного восстановления работоспособности.
| Наименование запчасти / элемента |
Причина возможного износа / выхода из строя |
| Уплотнительные кольца (манжеты) золотника |
Абразивный износ от загрязнённого воздуха, потеря эластичности при высоких температурах или от контакта с несовместимыми смазочными материалами. |
| Уплотнения штока / рукоятки |
Механический износ из-за частых переключений, попадание пыли и стружки. |
| Возвратная пружина (при наличии в конструкции) |
Усталость металла при циклических нагрузках, коррозия. |
| Сам золотник (цилиндрическая пробка) |
Задиры и выработка поверхности из-за работы «на сухую» или при наличии конденсата, выступающего в качестве абразива. |
Регулярное обслуживание, включающее проверку состояния уплотнений и очистку фильтров на линии подачи воздуха, позволяет значительно продлить интервалы между ремонтами.
Типичные ошибки при подборе модели
Некорректный выбор пневмораспределителя В71-22М-01 или его аналога может привести к неработоспособности системы или преждевременному отказу.
1. Подбор исключительно по типу резьбы. Наличие резьбы G1/4" не гарантирует работоспособность при требуемом расходе. Необходимо проверять соответствие пропускной способности (Kv ≥ 0,8 м³/ч) потребностям пневмопривода.
2. Игнорирование температурного диапазона. Установка устройства, не предназначенного для отрицательных температур (если требуется УХЛ4), приведёт к заклиниванию золотника или разрушению уплотнений зимой в неотапливаемом помещении.
3. Несоответствие типа рабочей среды. Модель рассчитана на работу со сжатым воздухом. Попытка использовать её для других газов или жидкостей без подтверждения от производителя недопустима и опасна.
4. Пренебрежение средним положением золотника. Если в системе необходима именно средняя позиция с определённой схемой соединения каналов («все закрыты», «рабочие в атмосфере»), нужно убедиться, что логика работы конкретного пневмораспределителя В71-22М-01 ей соответствует.
Условное обозначение с расшифровкой
Маркировка модели В71-22М-01 УХЛ4 имеет чёткую структуру, позволяющую идентифицировать ключевые параметры.
В71 – индекс серии крановых (роторных) распределителей.
22 – цифровой код, обозначающий схему «4/3» (четыре гидролинии, три позиции золотника).
М – буквенный индекс, указывающий на тип присоединения – цилиндрическая трубная резьба (G).
01 – порядковый номер конструктивного исполнения в рамках серии.
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150-69: для макроклиматических районов с умеренным и холодным климатом, для работы в закрытых помещениях с искусственно регулируемыми условиями.
Габаритные и присоединительные размеры для монтажа
Для корректной установки и проверки совместимости с монтажной панелью или соседним оборудованием необходимо учитывать размеры. Корпус пневмораспределителя В71-22М-01 выполнен в виде параллелепипеда. Четыре резьбовых порта G1/4" расположены на боковых гранях, что позволяет компактно группировать устройства. Расстояние между осями резьбовых отверстий стандартизировано под типовые пневмораспределительные панели. Ориентировочная длина с учётом вынесенной рукоятки управления составляет около 120 мм. Перед монтажом рекомендуется свериться с точными габаритными чертежами, предоставляемыми по запросу. Это позволяет заранее спроектировать пневмостенд или шкаф управления, исключив ошибки с недостатком пространства для подключения трубопроводов.
Примеры оформления заказа на поставку
Для оперативного формирования заказа и избежания недопонимания рекомендуется указывать полное наименование и ключевые параметры.
Пример 1 (Базовая поставка): «Распределитель пневматический крановый В71-22М-01 УХЛ4, Ду 6, G1/4", P=1,0 МПа, бренд ГИДРАВЛИК. Количество: 2 шт.»
Пример 2 (Заказ с уточнением логистики): «Пневмораспределитель В71-22М-01 УХЛ4. Требуется поставка в г. Новосибирск. Необходима дополнительная упаковка для отправки транспортной компанией.»
Пример 3 (Запрос на подбор аналога): «Требуется аналог распределителя 4/3, ручное управление, P=10 бар, G1/4", для замены в существующей системе. Вышлите, пожалуйста, техническое описание и цену на модель В71-22М-01.» Все заявки обрабатываются техническими специалистами, которые готовы помочь с подбором и консультацией.
Поставка, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и в страны СНГ. Мы обеспечиваем доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также во множество других регионов. На всю продукцию распространяются гарантийные обязательства производителя. Наши инженеры готовы предоставить детальную техническую консультацию, помочь с подбором аналога под вашу конкретную систему и предложить оптимальные условия сотрудничества. Для оформления заказа или получения дополнительной информации свяжитесь с нами через сайт https://777-gidra.ru или перейдите в раздел Контакты.
