Описание и назначение устройства
Пневмораспределитель крановый В71-33А представляет собой многофункциональный узел управления потоком сжатого воздуха. Это шестилучевой трехпозиционный клапан с ручным золотниковым управлением. Основная сфера применения — сложные пневматические контуры, требующие распределения рабочей среды между двумя независимыми потребителями или реализации разветвленных схем. Устройство поставляется в климатическом исполнении УХЛ4, что разрешает эксплуатацию в умеренных и холодных регионах России.
Габариты, масса и код ТН ВЭД
Габаритные размеры и вес изделия обеспечивают простоту монтажа и интеграции в существующие системы управления. Для быстрого подбора совместимого оборудования ключевые физические параметры сведены в таблицу. Код ТН ВЭД классифицирует данное изделие как трубопроводную арматуру.
| Параметр | Значение для В71-33А |
|---|
| Габаритные размеры (Д×Ш×В), мм | 86×76×112 |
| Масса (примерная), кг | 0,9 |
| Код ТН ВЭД (примерный) | 8481 30 000 0 |

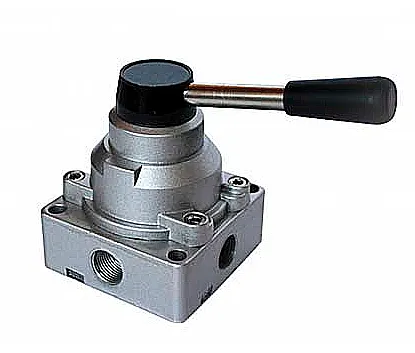

Пневмораспределитель крановый В71-33А - корпус из алюминиевого сплава, шесть присоединительных портов с резьбой К3/8", рукоятка переключения.Мастер после ремонта запустил пневмосистему, в которой стоит новый пневмораспределитель крановый В71-33А. Цилиндры заработали, но мастер хмурится. Ученик спрашивает: «Что не так?». Мастер: «Работает так тихо и надежно, что даже не на что ругаться».
Технические параметры пневмораспределителя В71-33А
Исчерпывающие технические характеристики определяют границы применения и возможности устройства в составе промышленной гидростанции или пневмосистемы.
| Параметр | Техническое значение |
|---|
| Тип и конструкция | Пневмораспределитель золотниковый кранового типа |
| Полное обозначение модели | В71-33А УХЛ4 |
| Климатическое исполнение | УХЛ4 (ГОСТ 15150) |
| Схема подключения / позиции | 6 линий / 3 позиции |
| Условный проход (Ду), мм | 10 |
| Номинальное рабочее давление, МПа (бар) | 1,0 (10) |
| Пропускная способность (Kv), м³/ч, мин. | 1,6 |
| Вид рабочей среды | Сжатый воздух, очищенный, смазываемый маслом |
| Требуемый класс очистки воздуха (ГОСТ 17433-80) | Не грубее 10-го |
| Диапазон рабочих температур окружающей среды | от –40 °C до +50 °C |
| Тип и размер присоединения | Резьба коническая К3/8" (ГОСТ 6111-52) |
| Усилие для переключения (max), Н | 39,2 |
| Допустимая утечка, см³/мин | до 500 |
| Номинальный ресурс (90%), циклов | 400 000 |
| Нормативный документ | ТУ 4151-002-00221287-96 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового В71-33А для вашей системы управления дает ряд практических преимуществ:
• Универсальность схемы управления. Шесть линий позволяют коммутировать два независимых потребителя или создавать сложные логические цепи в одной компактной арматуре, что снижает общую стоимость и упрощает монтаж системы.
• Повышенная надежность и ресурс. Конструкция золотниковой пары, рассчитанная на работу со смазываемым воздухом, и исполнение УХЛ4 обеспечивают стабильную работу в сложных условиях, сокращая простои оборудования. Гарантированный ресурс в 400 тыс. циклов подтверждает долговечность.
• Простота управления и обслуживания. Ручное переключение обеспечивает точный контроль оператора. Стандартная резьба К3/8" и компактные габариты упрощают процесс установки и последующего сервисного обслуживания, включая замену уплотнений.
• Совместимость с типовыми системами. Параметры рабочего давления (до 10 бар) и пропускной способности соответствуют большинству промышленных пневмоконтуров, что делает данный пневмораспределитель крановый В71-33А легко интегрируемым решением.
Принцип действия в системе
Функционирование устройства основано на осевом перемещении золотника внутри корпуса. Ручной рычаг через механическую передачу переводит золотник в одну из трех фиксированных позиций. В каждом положении система внутренних каналов золотника по-разному соединяет шесть портов устройства: напорную линию (P), линии управления (A, B) и дренажные/выхлопные линии (T). Таким образом, оператор может направлять поток воздуха от компрессора к различным полостям пневмоцилиндров или пневмомоторов, а также стравливать давление в атмосферу, обеспечивая движение штоков в нужном направлении или их остановку.
Температурный режим и факторы ресурса
Для пневмораспределителя кранового В71-33А допустимый диапазон температур эксплуатации составляет от -40°C до +50°C. Устройство рассчитано на продолжительную работу в циклическом режиме с частыми пусками и остановами. Ключевыми факторами, напрямую влияющими на достижение заявленного ресурса в 400 000 переключений, являются качество подготовленной рабочей среды и соблюдение давления. Обязательными условиями являются эффективная фильтрация воздуха от механических примесей и постоянная подача распыленного масла для смазки трущихся пар золотника. Пренебрежение этими требованиями приводит к ускоренному износу уплотнений и увеличению утечек.
Область применения и устанавливаемое оборудование
Данный пневмораспределитель крановый В71-33А востребован в отраслях, где требуется надежное и гибкое управление пневмоприводами. Его применяют в составе:
• Металлообрабатывающих и деревообрабатывающих станков (зажимные устройства, механизмы подачи заготовок).
• Прессового и кузнечно-штамповочного оборудования для управления вспомогательными операциями.
• Автоматизированных линий сборки, упаковки и палетирования.
• Испытательных стендов для пневмоаппаратуры.
• Систем управления технологическими задвижками и заслонками в пищевой и химической промышленности.
• Мобильной и строительной техники с пневматическими системами (при условии защиты от вибраций).
Типовой ремкомплект и уязвимые узлы
Для оперативного восстановления работоспособности рекомендуется иметь в наличии ремонтный комплект. Чаще всего замены требуют уплотнительные элементы.
| Наименование запчасти | Назначение и условия износа |
|---|
| Уплотнительные кольца круглого сечения (торцевые, радиальные) | Герметизация золотниковой пары и портов. Изнашиваются при работе на неочищенном воздухе или без смазки. |
| Возвратная пружина золотника | Фиксация золотника в нейтральной позиции. Может терять упругость при перегрузках или коррозии. |
| Уплотнения штока управления | Сальниковое уплотнение в узле ввода рукоятки. Износ приводит к наружной утечке воздуха. |
Типичные ошибки при подборе
• Выбор исключительно по типу резьбы (К3/8") без учета требуемой пропускной способности (Kv) и расхода системы, что может привести к недостаточной скорости срабатывания пневмоцилиндров.
• Игнорирование требований к подготовке воздуха (фильтрация и смазка), что резко снижает ресурс золотниковой пары и уплотнений.
• Установка устройства с рабочим давлением 10 бар в контур, где возможны пиковые скачки выше этого значения, без дополнительного предохранительного клапана.
• Неучет температурного диапазона при монтаже в неотапливаемых цехах или на открытых площадках в северных регионах.
Расшифровка условного обозначения
Код модели В71-33А УХЛ4 структурирован следующим образом:
В71 — типовая серия крановых пневмораспределителей.
33 — цифровой индекс, где первая цифра «3» обозначает количество линий (6), а вторая цифра «3» указывает на тип управления (ручное).
А — обозначение модификации или варианта исполнения.
УХЛ4 — климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (в закрытых отапливаемых или охлаждаемых помещениях).
Монтажные и присоединительные размеры
Все шесть присоединительных портов расположены на нижней плоскости корпуса и имеют коническую резьбу К3/8". Габаритный размер 86×76×112 мм позволяет разместить устройство в ограниченном пространстве шкафа управления или на монтажной панели. При планировании установки необходимо обеспечить свободный ход рукоятки управления и доступ для возможного обслуживания. Совместимость с существующими трубопроводами проверяется по соответствию типа и шага резьбы.
Варианты для заказа
Для корректного оформления заказа укажите полное наименование: Пневмораспределитель крановый В71-33А УХЛ4. В целях комплексного оснащения рекомендуем рассмотреть сопутствующее оборудование от ГИДРАВЛИК: фильтры-влагоотделители и лубрикаторы (маслораспылители), которые обеспечат требуемое качество рабочей среды и продлят срок службы распределителя. Поставка возможна как штучно, так и оптовыми партиями для модернизации целых участков.
Поставки по России и техническая поддержка
Пневмораспределитель крановый В71-33А — продукция российского бренда ГИДРАВЛИК, соответствующая отечественным стандартам качества. Официальный поставщик ГИДРАВЛИКА осуществляет продажи, гарантийное и постгарантийное обслуживание. Мы обеспечиваем оперативную доставку во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др., а также в страны СНГ. Наши специалисты готовы предоставить детальную техническую консультацию и помочь в подборе аналога для вашей конкретной системы. Для оформления заявки используйте форму на сайте https://777-gidra.ru.
