Гидроаспределитель секционный МРЭ50 представляет собой современное, надежное решение для управления гидравлическими цилиндрами на широком спектре самоходной и прицепной техники. Его ключевая особенность — электрогидравлическое управление золотниками, что позволяет реализовать дистанционное переключение рабочих органов из кабины оператора. В этой статье мы подробно рассмотрим назначение, технические параметры, принцип работы и особенности эксплуатации данного узла.
Описание и назначение серии МРЭ50
Серия гидроаспределителей МРЭ50 — это секционные трёхпозиционные распределители с закрытым центром, предназначенные для установки в гидравлические системы с номинальным рабочим давлением до 16 МПа (160 кгс/см²). Основная область применения — сельскохозяйственная техника. Установка гидрораспределителя секционного МРЭ50 обеспечивает эффективное распределение рабочей жидкости к силовым гидроцилиндрам подъёмы навески, жаток, копнителей и других исполнительных механизмов.
Модельный ряд включает исполнения с количеством секций от 1 до 5, что позволяет подобрать распределитель под конкретное количество управляемых гидроцилиндров на технике. Особенно часто этот распределитель встречается на отечественных зерноуборочных комбайнах, таких как «Нива», «Колос», СКД-5, «Дон» и «Енисей». Однако его применение не ограничивается сельским хозяйством — он успешно применяется на дорожных, коммунальных, погрузочных и других машинах, где требуется точное управление несколькими гидравлическими контурами.
Габариты, вес и код ТН ВЭД
Поскольку гидрораспределитель секционный МРЭ50 является модульной конструкцией, его габаритные размеры и масса напрямую зависят от количества секций (N). Каждая рабочая секция добавляет к общей длине и весу определенное значение. В таблице ниже приведены ориентировочные диапазоны для всех модификаций серии.
| Параметр | Диапазон значений для серии МРЭ50 |
|---|
| Количество секций | От 1 до 5 |
| Приблизительная масса* | От 7.0 кг (1 секция) до 21.8 кг (5 секций) |
| Габаритная длина (L, ориентировочно) | От ~200 мм до ~500 мм |
| Габаритная высота (H, с электромагнитами) | ~150 – 170 мм |
| Присоединительные размеры | Монтажная плита с крепежными отверстиями под шпильки |
| Код ТН ВЭД (предполагаемый) | 8412.21 000 0 (Гидравлические силовые устройства линейного действия) |
* Формула расчета массы указана в технических характеристиках: 3,7 х N + 3,3, где N — количество рабочих секций.
Технические характеристики гидрораспределителя МРЭ50
В таблице ниже систематизированы основные эксплуатационные и конструктивные параметры, которые характеризуют секционный гидрораспределитель МРЭ50. Эти данные помогут инженерам и механикам оценить совместимость устройства с существующей гидросистемой.
| Наименование характеристики | Значение / Описание |
|---|
| Тип распределителя | Секционный, с закрытым центром, трёхпозиционный |
| Условный проход, мм | 12 |
| Номинальный расход рабочей жидкости, л/мин | 50 |
| Максимальный расход рабочей жидкости, л/мин | 60 |
| Номинальное рабочее давление, МПа (кгс/см²) | 16 (160) |
| Максимальное кратковременное давление, МПа | 20 |
| Тип рабочей среды | Минеральные масла для гидросистем (И-Г-А, ВМГЗ по ГОСТ и др.), рабочая жидкость АМГ-10 |
| Диапазон температур рабочей среды, °C | от +40 до +80 (рекомендуемый рабочий) |
| Температура окружающей среды | от –40 до +50 °C |
| Количество золотников (управляемых каналов) | Равно количеству рабочих секций (от 1 до 5) |
| Позиции золотника | «Подъём» (P → A, B → T), «Нейтраль» (P заблокирован, A-B → T), «Опускание» (P → B, A → T) |
| Тип управления золотником | Электрогидравлическое (силовой электромагнит воздействует на управляющий золотник) |
| Напряжение питания электромагнитов, В | Постоянный ток 12 или 24 |
| Масса, кг | 3,7 х N + 3,3 (N — количество рабочих секций) |
| Тип присоединения | Присоединительная плита (моноблочное), резьбовые каналы М22×1.5 для подключения напорной, сливной и рабочих линий |
Принцип работы и устройство
Сердцем гидрораспределителя секционного МРЭ50 является золотниковая пара, совершающая осевое перемещение внутри корпуса секции. Каждая рабочая секция содержит такой золотник. В нейтральном положении золотник перекрывает доступ жидкости от напорной магистрали (P) к рабочим каналам (A и B), при этом полости цилиндра через каналы A и B соединены со сливом (T). Это «закрытый центр» — насос разгружен.
При подаче напряжения на соответствующий электромагнит (например, для подъёма) его шток воздействует на вспомогательный управляющий золотник или клапан. Тот, в свою очередь, создаёт давление в полости управления, которое сдвигает главный рабочий золотник. В положении «Подъём» жидкость от насоса (P) направляется в поршневую полость гидроцилиндра (канал A), а штоковая полость (канал B) соединяется со сливом (T). Для опускания процесс обратный: P соединяется с B, а A — с T. После снятия напряжения с электромагнита пружины возвращают золотник в нейтральное положение.
Отдельные секции распределителя МРЭ50 могут комплектоваться гидрозамками (клапанами противоватного самопроизвольного опускания), что обеспечивает удержание груза при неожиданной разгерметизации линии или остановке двигателя.
Условное обозначение и расшифровка модификаций
Маркировка гидрораспределителя несёт полную информацию о его комплектации. Рассмотрим структуру на примере 4МРЕ50-29:
| Элемент кода | Расшифровка | Пример (4МРЕ50-29) |
|---|
| Число перед «МРЕ» | Количество золотников (рабочих секций) | 4 секции |
| Элементы «МР» | Серия распределителя | Серия МР |
| Элемент «Е» | Тип управления — электрогидравлическое | Электрогидравлическое управление |
| Число «50» | Номинальный расход, л/мин | Расход 50 л/мин |
| Цифры после дефиса «XX» | Номер исполнения (определяет напряжение, комплектацию секций, тип гидрозамков) | Исполнение 29 |
| Последняя буква (Y/T) | Климатическое исполнение (Y – умеренный, T – тропический) | Не указано — обычно Y |
Анализируя каталог моделей, можно сделать вывод: гидрораспределитель секционный МРЭ50 предлагается в десятках исполнений. Они различаются количеством секций, напряжением питания (12В или 24В), количеством и типом установленных управляющих электромагнитов, а также внутренним устройством секций (наличием гидрозамков, особенностями каналов). Подробная таблица с разбором исполнений приведена в исходных данных.
Какое устройство в гидросистеме ищет ошибку, но не в коде, а в потоке? — Дебаггер (отладчик) давления! А вот у гидрораспределителя секционного МРЭ50 задача другая: он никогда не «паникует» при скачках давления, а просто чётко направляет потоки туда, куда нужно.
Область применения и совместимое оборудование
Гидрораспределитель секционный МРЭ50 является штатным или универсальным заменяющим элементом гидравлического управления для множества машин. Наиболее часто он используется на:
- Зерноуборочных комбайнах: СК-5 «Нива», СК-6 «Колос», СКД-5 «Сибиряк», «Дон-1500», «Енисей-1200» и их модификациях. Управляет подъёмом жатки, копнителя, кабины.
- Сельскохозяйственных тракторах с навесными системами, требующими многоконтурного управления.
- Дорожно-строительной технике: автогрейдеры, катки, асфальтоукладчики для управления отвалами, ножами, вибрационными системами.
- Коммунальной технике: погрузчики, подметально-уборочные машины, снегоочистители.
Для корректной работы в системе данный распределитель, как правило, работает в паре со специальной арматурой: клапаном напора КН50, который ограничивает максимальное давление в системе, и гидроклапаном с электромагнитным управлением, который может выполнять различные вспомогательные функции (предохранительную, разгрузочную).
Работа в экстремальных условиях, ремонт и совместимость
Гидрораспределитель секционный МРЭ50 рассчитан на эксплуатацию в сложных климатических условиях. Его диапазон рабочих температур окружающей среды простирается до –40°C, что позволяет технике работать в зимний период. Для корректной работы в мороз необходимо использовать соответствующие марки морозостойких гидравлических масел.
Конструкция устройства полностью совместима с отечественными маслами, соответствующими ГОСТ, такими как индустриальные масла И-Г-А, ВМГЗ, а также всесезонной рабочей жидкостью АМГ-10. Это избавляет от необходимости поиска дорогостоящих импортных аналогов.
Модульная, секционная конструкция распределителя МРЭ50 является его большим преимуществом с точки зрения ремонтопригодности. В полевых или условиях мастерской возможна замена отдельных изношенных компонентов:
- Ремкомплект (типовой): уплотнительные кольца (обычно резина по ГОСТ 9833), манжеты для золотника, уплотнения штоков электромагнитов, возвратные пружины.
- Часто заменяемые компоненты: соленоидные катушки электромагнитов (при перегорании обмотки), сам золотниковый узел (при задирах), втулки золотника, шарики и пружины обратных клапанов в гидрозамках.
Для проведения диагностики и ремонта часто достаточно стандартного набора слесарных инструментов, что делает обслуживание гидрораспределителя секционного МРЭ50 доступным для механиков в сервисных центрах и даже в условиях удаленных хозяйств.
Габаритные и присоединительные размеры
Для монтажа гидрораспределителя секционного МРЭ50 необходимо учитывать его присоединительные размеры. Устройство монтируется на плоскую поверхность через крепежные отверстия в основной плите. Подключение гидролиний осуществляется через резьбовые отверстия, расположенные на торцевых крышках и рабочих секциях. Ниже приведены иллюстрации, демонстрирующие основные виды и схемы подключения.
Общий вид типового гидрораспределителя МРЭ50 с четырьмя рабочими секциями.
Вид сверху на распределитель. Хорошо видны электромагниты управления и обозначения гидравлических каналов (P, T, A, B).

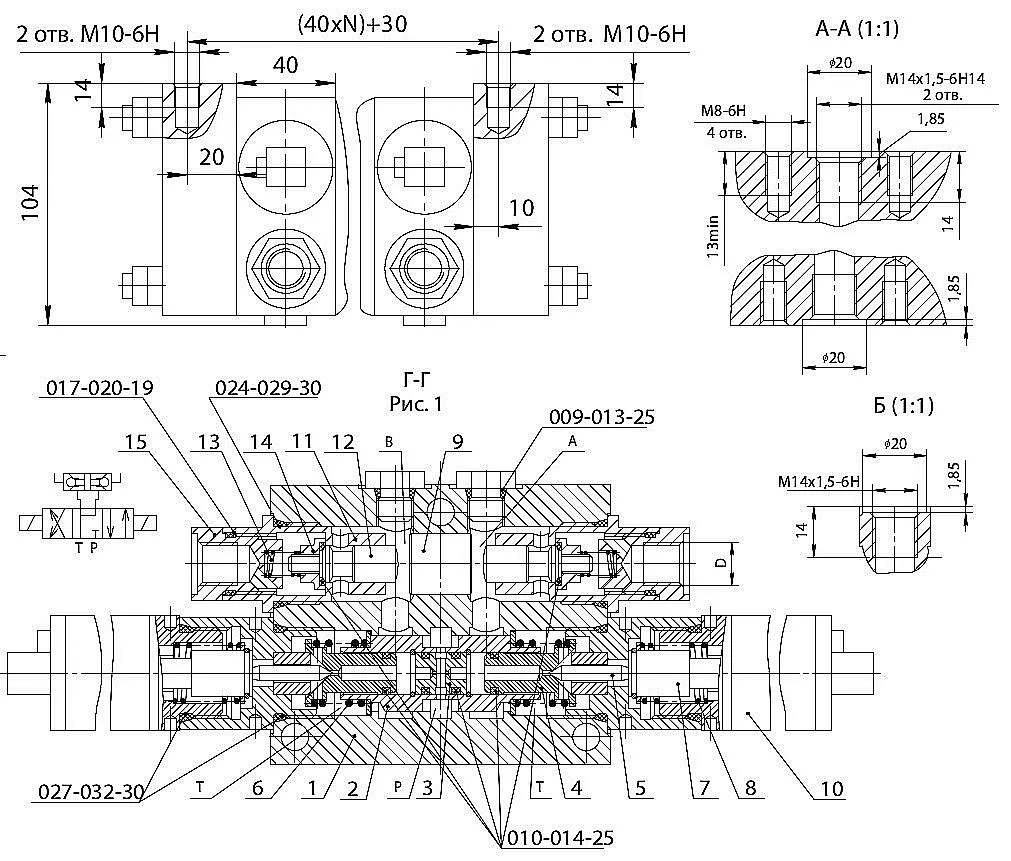

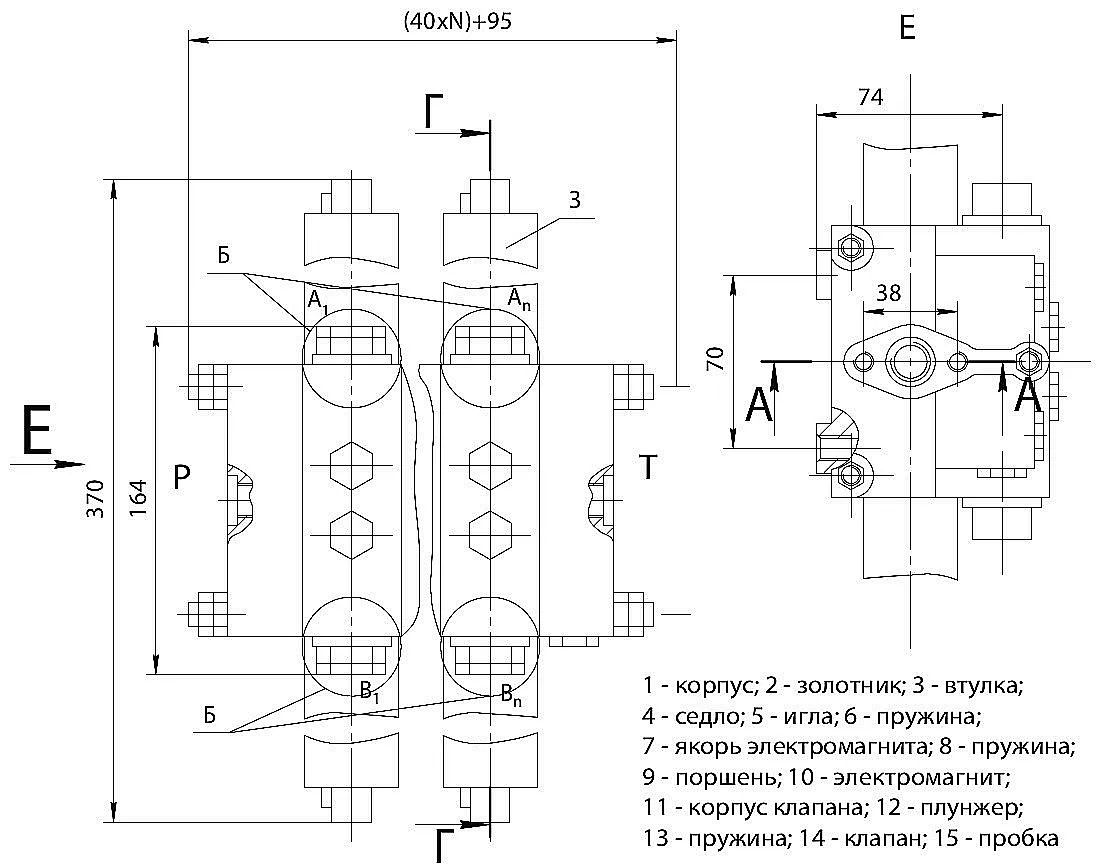

Схема с габаритными размерами и основными конструктивными элементами.

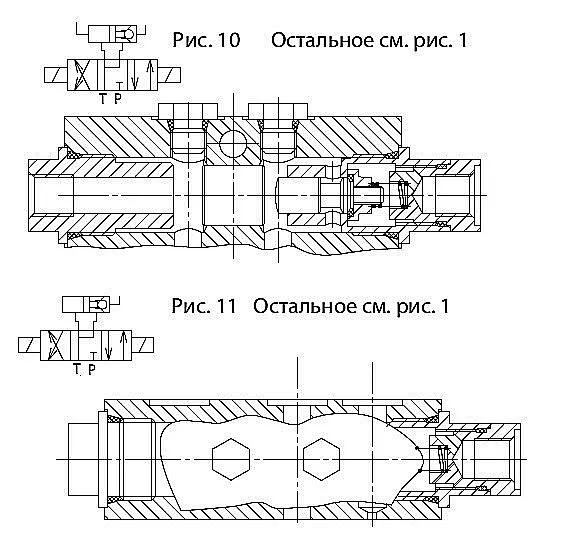

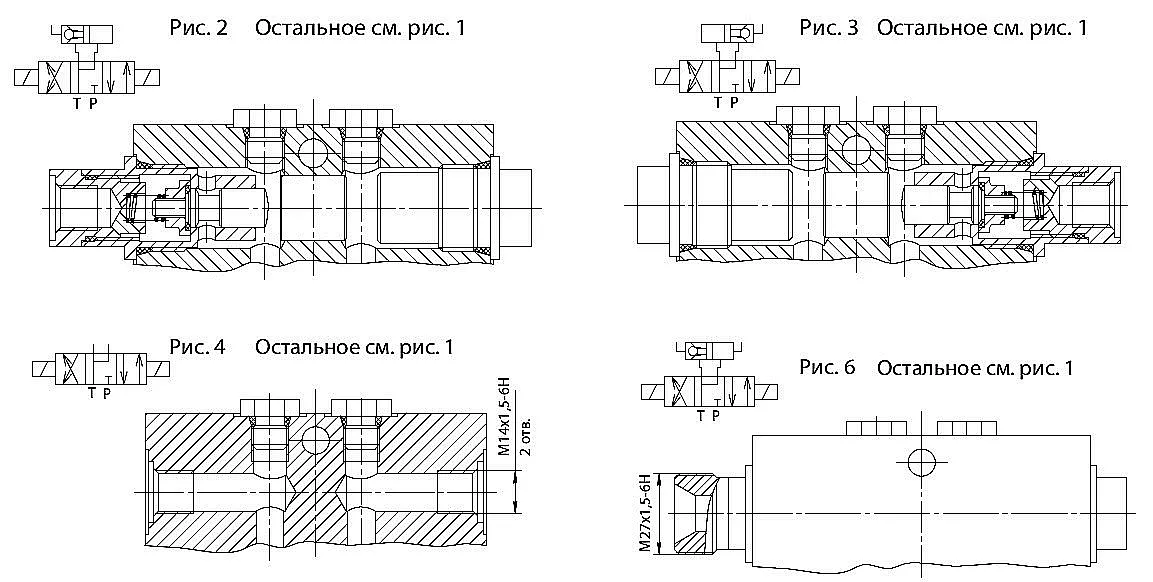

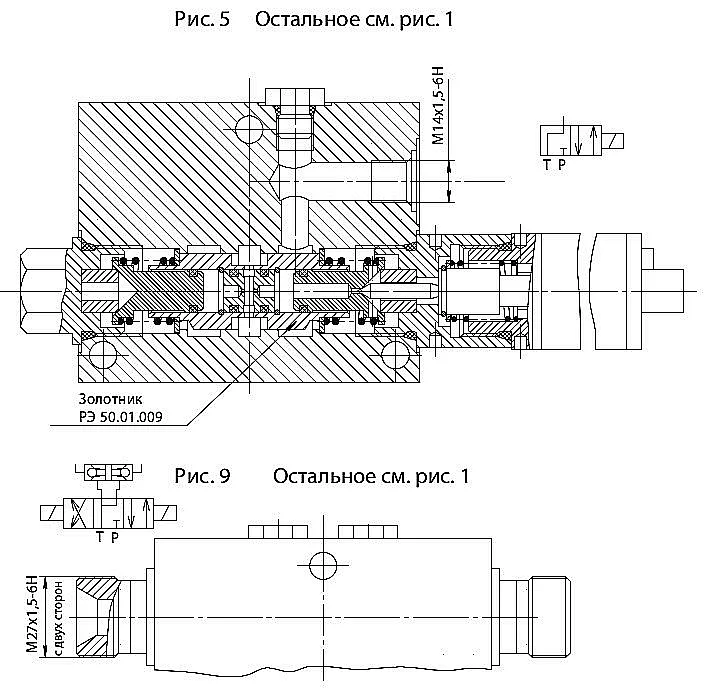

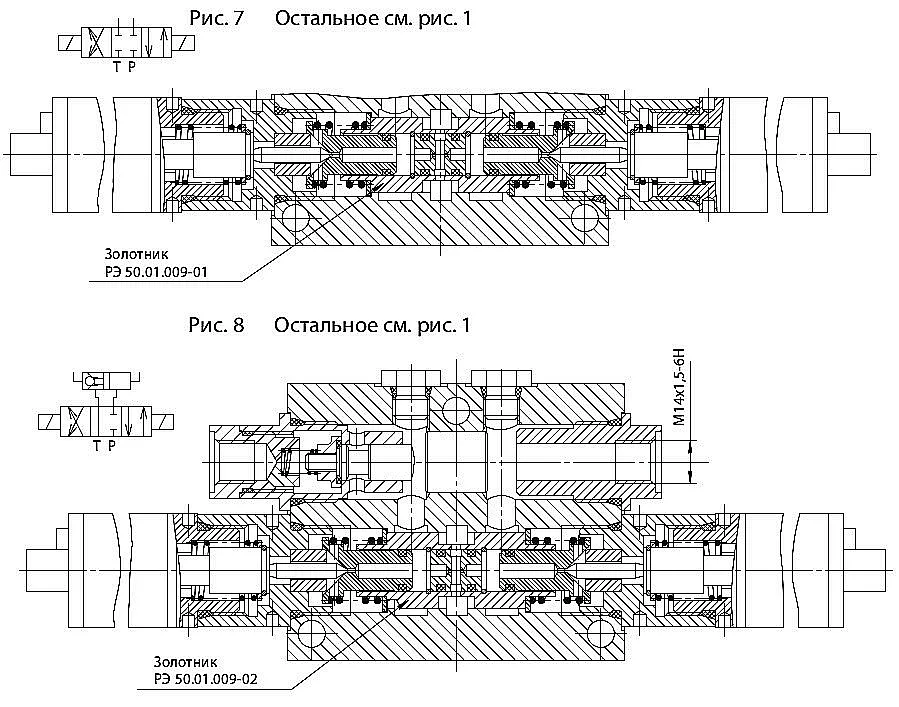

Чертежи присоединительных поверхностей: монтажная плита и схема расположения резьбовых портов.
Гидравлическая схема работы одной секции распределителя в разных позициях золотника.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию гидрораспределителя МРЭ50 для своего комбайна?
Для корректного выбора необходимо знать количество одновременно управляемых гидроцилиндров на вашей машине (это определит число секций), напряжение бортовой сети (12В или 24В), а также конкретное заводское обозначение старого распределителя или его исполнение. Лучше всего ориентироваться на техническую документацию техники или консультироваться со специалистами сайта.
2. Можно ли заменить механически управляемый распределитель на электрогидравлический МРЭ50?
Да, такая замена часто возможна и даже целесообразна для модернизации управления. Однако потребуется проложить электрические цепи к кабине оператора, установить новые переключатели и предохранители. Также необходимо убедиться, что производительность насоса и давление в системе соответствуют характеристикам нового распределителя МРЭ50.
3. Каковы сроки поставки и доставки по России?
Базовая модель гидрораспределителя секционного МРЭ50 часто имеется в наличии на складе в Екатеринбурге. Доставка в регионы осуществляется транспортными компаниями (Деловые Линии, ПЭК, СДЭК и др.) или почтой России. Сроки доставки в города, такие как Москва, Санкт-Петербург, Новосибирск, Казань, Челябинск, составляют в среднем 3-7 дней в зависимости от выбранного способа.
4. Какие основные поломки у этого распределителя и можно ли его отремонтировать?
Наиболее частые неисправности: износ уплотнений (проявляется как внешняя или внутренняя утечка масла), заедание или задиры золотника (гидроцилиндры не двигаются или двигаются рывками), выход из строя электромагнита (обрыв обмотки). Устройство полностью ремонтопригодно. Существуют ремкомплекты, а также возможность замены отдельных секций. Ремонт можно выполнить в условиях хорошо оснащенной мастерской.
Поставка по России от производителя ГИДРАВЛИКА
Устройство серии МРЭ50 поставляется на российский рынок компанией ГИДРАВЛИКА. Это гарантирует его соответствие отечественным стандартам качества, наличие технической поддержки и доступных запасных частей. Отгрузка продукции осуществляется со склада в Екатеринбурге, что обеспечивает оптимальные логистические маршруты во все регионы страны, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города.
Для заказа, уточнения характеристик конкретного исполнения или консультации по подбору аналога вы можете обратиться к специалистам через раздел Контакты или отправить запрос напрямую, используя форму обратной связи на сайте.
