Описание и назначение переходной плиты
Переходная плита В16-7324 представляет собой статичный монтажный адаптер, предназначенный для технической модернизации гидравлических систем. Основная функция данной плиты В16-7324 – обеспечить беспроблемную замену снятых с производства распределителей серии ПГ73-24 на современные и доступные аналоги: гидрораспределители ВЕ6, 1РЕ6, а также их импортные эквиваленты. Конструкция исключает необходимость переделки трубной обвязки или несущей рамы оборудования, существенно экономя время и ресурсы на ремонт.
Данная плита В16-7324 механически и гидравлически адаптирует четырехлинейную схему новых распределителей к устаревшей системе, где требуется герметизация дренажного канала ПГ73-24. Это оптимальное решение для продления ресурса гидросистемы без капитальных вложений.
Основные параметры: масса, габариты, код ТН ВЭД
Изделие характеризуется компактными размерами и точным соответствием оригинальным посадочным местам. Плита В16-7324 изготавливается из чугуна марки СЧ20, что гарантирует высокую прочность и стабильность геометрии под нагрузкой. Для защиты от коррозии в условиях эксплуатации с минеральными маслами и при повышенной влажности наносится фосфатное покрытие.
| Параметр | Значение |
|---|
| Масса, кг | 4.2 |
| Длина, мм | 180 |
| Ширина, мм | 140 |
| Высота, мм | 55 |
| Код ТН ВЭД | 8481 80 97 90 |
Присоединительные размеры (межосевое расстояние отверстий под крепеж) полностью идентичны шаблону распределителя ПГ73-24 и составляют 125х100 мм.
Инженер спрашивает у механика: «Почему в спецификации на ремонт экскаватора стоит три позиции «Плита В16-7324»?» Механик отвечает: «Одна для замены, одна про запас, а третья – чтобы у коллеги по цеху не стащил!»
Технические характеристики адаптера
| Наименование параметра | Техническое значение |
|---|
| Назначение изделия | Переходная монтажная плита-адаптер |
| Совместимые распределители | ВЕ6, 1РЕ6, аналогичные импортные |
| Максимальное рабочее давление, МПа (бар) | 32 (320) |
| Номинальная пропускная способность, л/мин | 63 |
| Тип рабочей среды | Минеральные гидравлические масла, соответствующие ГОСТ 17479.2-85 |
| Диапазон рабочих температур, °C | -20 … +80 |
| Основной конструкционный материал | Чугун СЧ20 |
| Вид защитной обработки | Фосфатирование |
Преимущества и особенности эксплуатации
Применение плиты В16-7324 дает ряд существенных преимуществ для обслуживающего персонала и предприятия в целом:
• Сокращение времени простоя оборудования. Замена распределителя производится быстро, без сварочных или слесарных работ по доработке основания.
• Увеличение общего ресурса гидросистемы. Использование современных, доступных распределителей повышает надежность узла в целом.
• Универсальность и совместимость. Плита В16-7324 подходит для широкого парка техники отечественного и иностранного производства, где исторически применялся ПГ73-24.
• Стабильность гидравлических параметров. Оптимизированная геометрия внутренних каналов минимизирует потери давления и гарантирует штатную работу нового распределителя.
• Удобство монтажа. Полное совпадение габаритов и крепежных отверстий исключает ошибки установки.
Принцип работы в гидравлическом контуре
Плита В16-7324 функционирует как пассивный переходник. Она устанавливается между опорной поверхностью гидроблока (рамой станка, плитой гидростанции) и новым распределителем. Внутренние каналы в теле плиты перенаправляют потоки рабочей жидкости от линий подачи (P), слива (T) и управления (A, B) в соответствии со схемой современного распределителя. При этом отверстие, которое в ПГ73-24 использовалось для дренажа, надежно заглушается корпусом самой плиты В16-7324. Таким образом, система сохраняет работоспособность без изменения внешней гидравлической магистрали.
Температурный режим, ресурс и условия для длительной службы
Переходная плита В16-7324 рассчитана на длительную непрерывную работу в указанном температурном диапазоне. Срок службы превышает 10 лет и напрямую зависит от условий эксплуатации. Ключевые факторы, влияющие на ресурс: соблюдение предельного рабочего давления в 32 МПа, использование рекомендованных типов гидравлического масла с надлежащей степенью фильтрации, а также отсутствие чрезмерных ударных и вибрационных нагрузок, выходящих за рамки нормальных для мобильной или стационарной техники.
Область применения и типовое оборудование
Данная плита В16-7324 широко используется при модернизации и ремонте гидравлических систем различного промышленного и мобильного оборудования. Типичные сферы применения:
• Дорожно-строительная и землеройная техника: экскаваторы, бульдозеры, фронтальные погрузчики (в том числе моделей Komatsu, Caterpillar, Liebherr).
• Промышленные станки: прессы, гильотинные ножницы, металлообрабатывающие центры с ЧПУ.
• Специальная техника: автокраны, манипуляторы, подъемные платформы.
• Гидравлические силовые станции (гидростанции) и насосные группы, используемые в производственных линиях.
Плита В16-7324 особенно востребована для машин, выпущенных в 80-90-е годы, где до сих пор могут возникать проблемы с поиском оригинальных запчастей ПГ73-24.
Комплектующие для монтажа и возможные заменяемые элементы
Сама плита В16-7324 не является расходным материалом и не требует ремкомплектов. Однако для корректного монтажа нового распределителя могут потребоваться стандартные уплотнительные элементы (кольца, манжеты), которые поставляются отдельно. При установке рекомендуется проверить состояние резьбовых отверстий в плите и использовать новые крепежные болты соответствующего класса прочности.
Типичные ошибки при подборе адаптера
Чтобы избежать несоответствия и дополнительных затрат, при заказе плиты В16-7324 обратите внимание на следующие моменты:
1. Подтверждение типа базового распределителя. Убедитесь, что в вашем оборудовании установлен именно ПГ73-24, а не другая модификация (например, ПГ73-11).
2. Учет давления в системе. Характеристики плиты В16-7324 рассчитаны на давление до 32 МПа. Применение в системах с более высоким давлением недопустимо.
3. Игнорирование типа рабочей среды. Изделие предназначено для работы с минеральными маслами. Использование с другими жидкостями (например, водо-масляными эмульсиями высокого давления) требует отдельного согласования.
4. Неверная оценка габаритных ограничений. Перед заказом визуально проверьте монтажное пространство на предмет свободного места для установки нового распределителя совместно с плитой.
Расшифровка условного обозначения модели
Маркировка Плита В16-7324 структурирована следующим образом:
В16 – типовая серия переходных плит производства бренда ГИДРАВЛИК.
73 – указывает на совместимость с группой распределителей ПГ73.
24 – конкретная модификация, соответствующая исполнению ПГ73-24, включая шаг крепежных отверстий и схему дренажа.
Такая система обозначения упрощает идентификацию и заказ нужного адаптера.

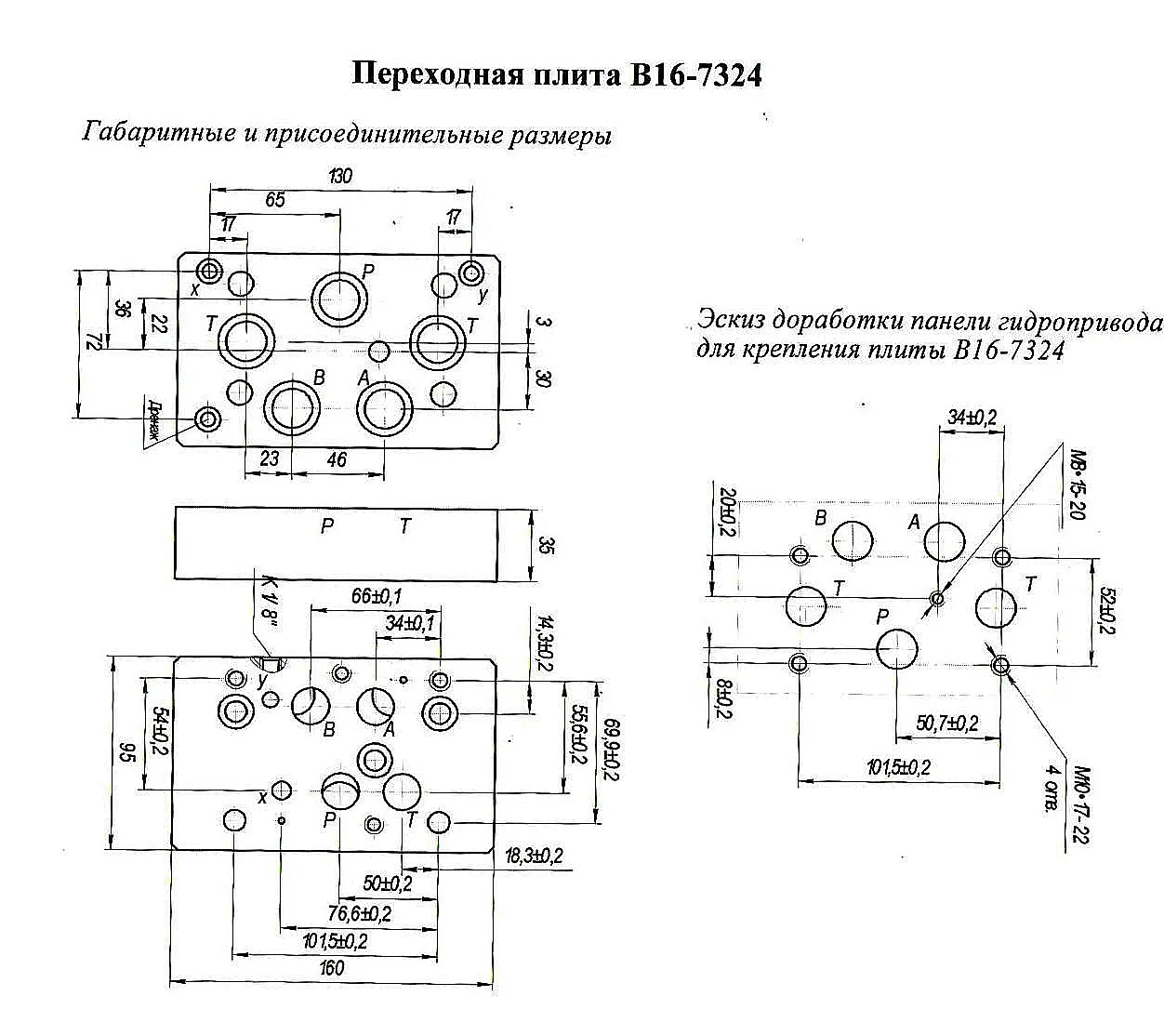

Габаритные и присоединительные размеры для проверки совместимости
Для успешной установки необходимо убедиться в совпадении посадочных размеров на вашем оборудовании с параметрами плиты. Ключевые размеры плиты В16-7324: общие габариты 180x140x55 мм, межосевое расстояние крепежных отверстий 125x100 мм. Эти параметры идентичны корпусу распределителя ПГ73-24.
На схеме наглядно показаны все необходимые размеры для проверки перед заказом. При возникновении сомнений рекомендуем сделать фото посадочного места и обратиться к нашим инженерам.
Варианты заказа переходной плиты
Плита В16-7324 поставляется как самостоятельное изделие. Для оформления заказа вы можете указать следующие данные:
Пример 1 (базовый): Плита В16-7324, 1 шт. – для единичной замены на одном станке.
Пример 2 (оптовый): Плита В16-7324, 20 шт. – для плановой модернизации парка экскаваторов в сервисной компании.
Пример 3 (комплексный): Плита В16-7324 + Гидрораспределитель ВЕ6-… (указывается модель распределителя) – готовый набор для замены.
Наш отдел продаж поможет сформировать оптимальную заявку под ваши задачи.
Часто задаваемые вопросы (FAQ)
Как подобрать нужную модификацию плиты, если у меня другое давление в системе или тип подключения?
Плита В16-7324 является узкоспециализированным адаптером для замены ПГ73-24 на ВЕ6/1РЕ6. Для других базовых распределителей (не ПГ73-24) или иных параметров системы (например, давления свыше 32 МПа) требуется подбор иной переходной конструкции. Предоставьте модель старого и желаемого нового распределителя для консультации.
Каковы сроки поставки и доставки по России? Плита В16-7324 есть в наличии?
Данная позиция часто есть в наличии на нашем центральном складе. Стандартные сроки доставки по России (в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) составляют 3-7 рабочих дней, в зависимости от региона. В страны СНГ поставка организуется в индивидуальном порядке.
Каковы условия эксплуатации плиты В16-7324? Подходит ли для работы на открытом воздухе в мороз?
Плита рассчитана на работу в диапазоне температур от -20°C до +80°C, что позволяет использовать ее на технике, эксплуатируемой на открытых площадках в большинстве регионов России. Критически важно использовать гидравлическое масло, соответствующее температурному режиму. Фосфатное покрытие обеспечивает защиту от атмосферной коррозии.
Совместима ли плита В16-7324 с моим существующим оборудованием? Можно ли подобрать аналог?
Совместимость гарантирована, если в вашей системе установлен распределитель ПГ73-24. Для точного подтверждения рекомендуем прислать фото шильдика старого распределителя или его посадочного места на адрес с сайта 777-gidra.ru. Наши специалисты бесплатно проведут идентификацию и предложат корректное решение или аналог при необходимости.
Заключение
Переходная плита В16-7324 от бренда ГИДРАВЛИК – это проверенное и надежное решение для модернизации гидравлических систем, позволяющее отказаться от дефицитных и дорогих устаревших компонентов. Поставщик ГИДРАВЛИКА обеспечивает полный цикл сопровождения: от технической консультации по подбору аналога до оперативной доставки по всей территории Российской Федерации и стран СНГ. Для получения детальной информации, уточнения наличия или оформления заказа на плиту В16-7324 воспользуйтесь формой обратной связи на сайте или позвоните нашим менеджерам.
