Гидроклапан КОЛ 323 2 – это серийный гидроклапан обратного типа запирающего действия, обеспечивающий одностороннюю пропускную способность рабочей жидкости. Основная функция данного гидроаппарата заключается в надежной блокировке обратного потока масла в гидравлических системах стационарного и мобильного оборудования при номинальном давлении до 32 МПа.
Основные технические параметры и габариты
Модель гидроклапана КОЛ 323 22 предназначена для работы с гидравлическими маслами стандартных марок. Устройство обеспечивает стабильное функционирование в широком диапазоне температур эксплуатации. Для корректной интеграции в существующие гидросистемы необходимо учитывать как присоединительные размеры, так и массогабаритные показатели изделия.
Код ТН ВЭД: 8481 30 900 0 – Клапаны прочие, для трубопроводов, котлов, резервуаров, цистерн или аналогичных емкостей.
Диапазон габаритных размеров и массы для серии КОЛ 323:
| Параметр |
Значение |
| Условный проход (Ду) |
32 мм |
| Типовой вес |
~2,6 кг |
| Высота (примерная) |
~120-140 мм |
| Диаметр по резьбе |
~48 мм |
Приходит инженер на склад и спрашивает: «У вас есть обратный клапан КОЛ 323 2?» Кладовщик, не глядя, отвечает: «Есть, только он у нас не обратный, а возвратный». Инженер парирует: «Вот если бы он был не только возвратный, но и принимающий замечания, это был бы идеальный гидроклапан!»
Технические характеристики обратных клапанов серии КОЛ
Серия гидроклапанов КОЛ включает аппараты с различными условными проходами, что позволяет подобрать оптимальное решение под конкретный расход и давление в системе. Ниже представлены сводные данные по ключевым моделям.
| Обозначение модели |
Условный проход, мм |
Рабочее давление, МПа |
Расход жидкости, л/мин |
Тип присоединения |
Давление открывания, МПа |
Масса, кг |
| КОЛ103-10 / 20 |
10 |
32 |
32 |
М22х1,5 / К1/2" |
0,03 |
0,47 |
| КОЛ103-11 / 21 |
0,05 |
| КОЛ103-12 / 22 |
0,15 |
| КОЛ103-13 / 23 |
0,3 |
| КОЛ203-10 / 20 |
20 |
32 |
125 |
М33х2 / К1" |
0,03 |
1,04 |
| КОЛ203-11 / 21 |
0,05 |
| КОЛ203-12 / 22 |
0,15 |
| КОЛ203-13 / 23 |
0,3 |
| КОЛ323-10 / 20 |
32 |
32 |
320 |
М48х2 / К11/2" |
0,03 |
2,6 |
| КОЛ323-11 / 21 |
0,05 |
| Гидроклапан КОЛ 323 2 (КОЛ323-12/22) |
0,15 |
| КОЛ323-13 / 23 |
0,3 |

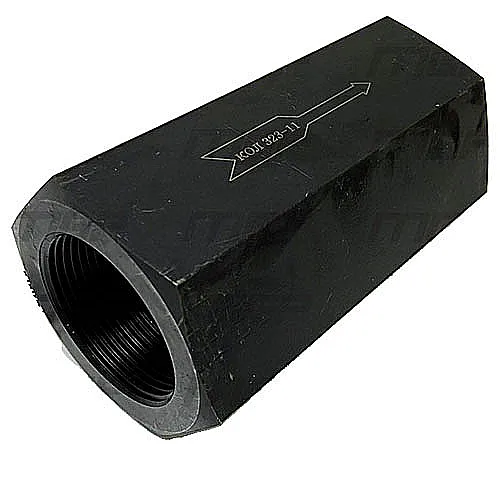

Внешний вид гидроклапана КОЛ 323 2 – прочный литой корпус.

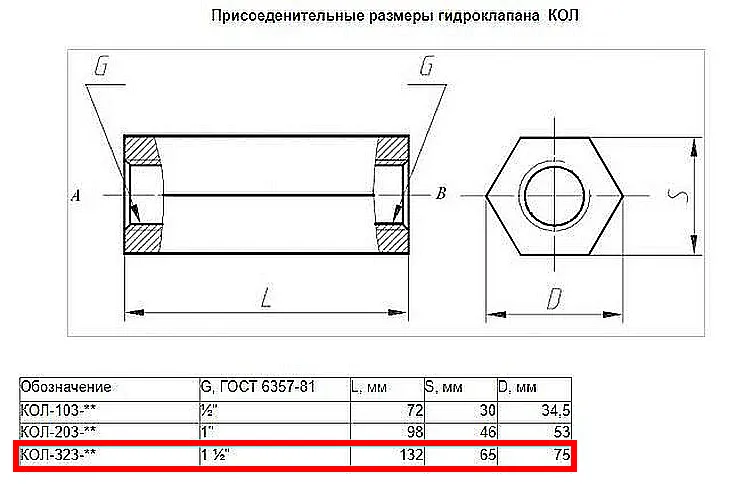

Присоединительный узел гидроклапана с конической резьбой K1 1/2.
Принципиальная схема, иллюстрирующая внутреннее устройство гидроклапана.
Преимущества и особенности эксплуатации
Применение надежного гидроклапана КОЛ 323 2 в контуре гидросистемы дает ряд существенных эксплуатационных преимуществ.
- Снижение риска гидроудара и повышение безопасности. Надежная блокировка обратного потока защищает насос и другие компоненты от повреждений.
- Увеличение ресурса гидроагрегатов. Стабильная работа клапана КОЛ 323 2 без самопроизвольного открывания под обратным давлением продлевает срок службы уплотнений и всей системы.
- Универсальность применения. Конструкция совместима с большинством типов гидравлических масел, применяемых в российских условиях.
- Простота монтажа и обслуживания. Резьбовое присоединение стандартного типоразмера К1 ½" упрощает интеграцию в новую или существующую систему.
Принцип работы гидроклапана КОЛ 323 в гидросистеме
В основе функционирования гидроклапана КОЛ 323 2 лежит работа подпружиненного игольчатого клапана. При прямом потоке рабочая жидкость, поступающая на вход (полость под клапаном), преодолевает усилие пружины, составляющее примерно 0,15 МПа. Клапан отходит от седла, открывая проход маслу в выходной канал.
При возникновении обратного потока или превышения давления на выходе над входным, жидкость попадает в специальную управляющую (надклапанную) полость. Давление в этой полости прижимает иглу клапана к седлу с дополнительным усилием, обеспечивая герметичное запирание. Таким образом, основной поток блокируется независимо от величины обратного давления вплоть до номинальных 32 МПа.
Температурный режим работы и срок службы
Гидроклапан КОЛ 323 2 рассчитан на продолжительную работу в стандартном для гидросистем диапазоне температур от -30°C до +80°C. Рекомендованный режим – продолжительная эксплуатация в системах с качественным, чистым маслом, соответствующей вязкости. Ключевыми факторами, определяющими ресурс изделия, являются:
- Качество рабочей среды. Наличие абразивных частиц и воды в масле ускоряет износ прецизионных пар (игла-седло). Обязательна установка фильтров тонкой очистки.
- Соблюдение параметров давления и расхода. Эксплуатация на предельных значениях давления (до 35 МПа) должна носить кратковременный характер.
- Регулярность сервисного обслуживания. Визуальный контроль и своевременная замена уплотнений предотвратят внезапные отказы.
Область применения и типы оборудования
Обратный клапан КОЛ 323 2 востребован в различных отраслях промышленности, где требуется надежная защита гидропривода. Он успешно применяется в составе:
- Металлообрабатывающие станки: прессы, гильотинные ножницы, координатные столы.
- Подъемно-транспортное оборудование: гидроцилиндры кранов, манипуляторов, подъемников.
- Строительная и дорожная техника: экскаваторы, бульдозеры, автогрейдеры, катки.
- Специальная техника и технологические линии: опреснительные установки, испытательные стенды.
- Стационарные гидростанции и насосные группы промышленного назначения.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности гидроклапана КОЛ 323 2 рекомендуется иметь в наличии комплект расходных уплотнений. Основной износ приходится на детали, контактирующие с рабочей средой.
| Наименование детали |
Типичная причина замены |
| Уплотнительные кольца (манжеты) на штоке клапана |
Потеря эластичности, износ кромки, выдавливание под давлением. |
| Уплотнения резьбовых заглушек или контрольных точек |
Механическое повреждение при монтаже/демонтаже, утечки. |
| Пружина игольчатого клапана |
Ослабление жесткости, приводящее к изменению давления открывания. |
| Прецизионная пара «игла-седло» (в сборе) |
Абразивный износ или кавитационное повреждение поверхностей, потеря герметичности. |
Типичные ошибки при подборе гидроклапана
Некорректный выбор обратного клапана может привести к нестабильной работе системы или преждевременному выходу из строя. Избегайте следующих ошибок:
- Выбор только по типу резьбы, без учета давления и расхода. Например, присоединение К1 ½" есть у разных серий, но пропускная способность 320 л/мин есть только у КОЛ 323.
- Игнорирование давления открывания (0,03-0,3 МПа). Этот параметр критичен для систем с низким давлением холостого хода насоса. Для модели гидроклапан КОЛ 323 2 он составляет 0,15 МПа.
- Несоответствие типа рабочей среды. Клапаны серии КОЛ предназначены для минеральных масел. Для спецжидкостей (ПГС, эмульсий) требуется отдельный подбор.
- Пренебрежение температурным диапазоном эксплуатации, особенно в условиях открытых площадок северных регионов.

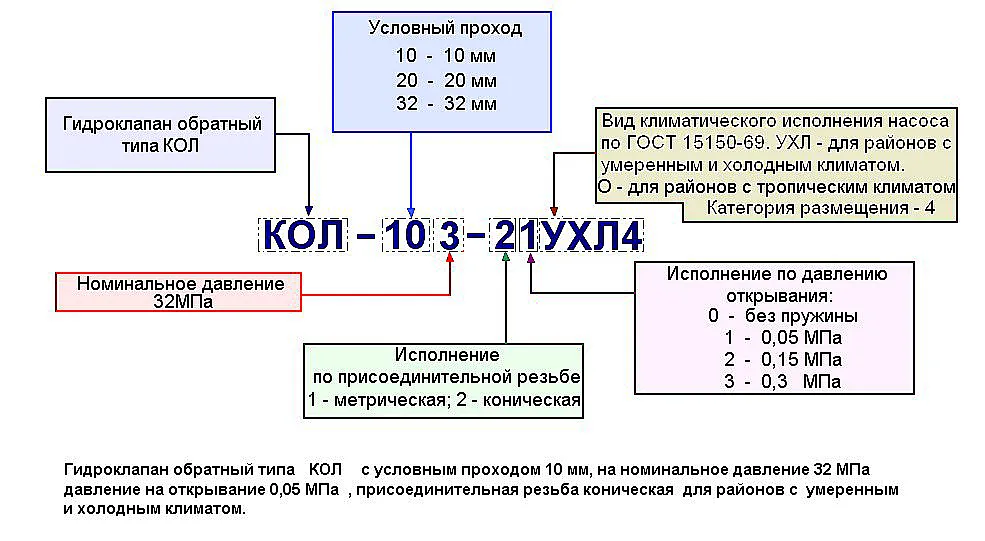

Условное обозначение и расшифровка индекса модели
Маркировка клапана содержит всю необходимую информацию для его однозначной идентификации:
КОЛ 3 2 3 - 2 2
- КОЛ – Клапан Обратный Линейный.
- 3 – Номинальное давление 32 МПа.
- 2 – Конструктивное исполнение (с управляющей полостью).
- 3 – Условный проход 32 мм (расход 320 л/мин).
- 2 – Тип присоединения: коническая резьба (К).
- 2 – Давление открывания клапана: 0,15 МПа.
Таким образом, модель КОЛ323-22 – это гидроклапан обратный на 32 МПа с условным проходом 32 мм, с конической резьбой и давлением открывания 0,15 МПа. Именно этот гидроклапан КОЛ 323 2 является одним из самых востребованных в линейке.
Примеры оформления заказа
Для комплектации вашей гидросистемы вы можете выбрать различные модификации в рамках серии:
- Базовый вариант для замены: КОЛ323-22 (Ду 32, К1½", давление откр. 0,15 МПа). Это и есть модель гидроклапан КОЛ 323 2.
- Аналогичный клапан с минимальным сопротивлением: КОЛ323-20 (давление открывания 0,03 МПа) для систем с очень низким давлением в линии.
- Модель с метрической резьбой под фланец: КОЛ323-12 (М48х2, давление откр. 0,15 МПа) для встраивания в блоки клапанов.
Наши специалисты помогут подобрать точный аналог для замены вышедшего из строя узла. Для консультации и оформления заявки воспользуйтесь формой на сайте.
Доставка и поставка по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Осуществляем оперативную доставку транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для производственных предприятий возможен подбор полного аналога под параметры существующей гидросистемы, включая сервисное сопровождение.
Для получения технической консультации или оформления заказа на гидроклапан КОЛ 323 2 свяжитесь с нами через раздел Контакты или оставьте заявку на сайте https://777-gidra.ru.
