Гидроклапан КОЛ 103 2

Гидроклапан КОЛ 103 2 (также известный как модель КОЛ103-22) представляет собой управляемый обратный клапан для гидравлических систем. Изделие разработано для блокирования потока рабочей жидкости в одном направлении при управляющем воздействии, обеспечивая надёжную герметизацию и предотвращение обратного хода в цилиндрах и гидромоторах на стационарном и моторном оборудовании.

Изделие отличается компактными размерами и массой около 0,47 кг. Условный проход (Ду) составляет 10 мм. Типоразмеры серии КОЛ 103 имеют стандартные присоединительные размеры. Основное исполнение для КОЛ103-2* — коническая резьба К 1/2". Код ТН ВЭД для данного класса изделий — 8481809900 (прочая арматура для трубопроводов).

Технические параметры линейки клапанов КОЛ

Приходит инженер на склад за новым гидроклапаном КОЛ 103 2, а кладовщик говорит: «Бери тот, он уже нарезан». Инженер посмотрел и отвечает: «Нет, этот нарезан на давление, а мне нужен на коническую резьбу!»

Преимущества и особенности эксплуатации

Использование этого гидроклапана в гидросистемах приносит ряд существенных эксплуатационных выгод.

• Увеличение ресурса узлов гидросистемы. Надёжная блокировка обратного потока предотвращает нежелательное движение исполнительных механизмов под нагрузкой, снижая ударные нагрузки и износ.
• Повышение стабильности работы. Гидроклапан КОЛ 103 2 обеспечивает чёткое запирание при минимальном управляющем давлении (от 0,03 до 0,3 МПа в зависимости от модификации), что гарантирует предсказуемость работы контура.
• Снижение простоев. Прочная конструкция и использование качественных материалов минимизируют риск внезапного выхода из строя, что критично для непрерывных производственных циклов.
• Универсальность монтажа. Доступность исполнений с метрической (М22х1,5) и трубной конической (К1/2") резьбой упрощает интеграцию в существующие системы как отечественного, так и импортного оборудования.
• Совместимость с рабочими средами. Клапан рассчитан на работу с индустриальными маслами, рабочими жидкостями на нефтяной основе и эмульсиями, распространёнными в промышленной гидравлике.

Принцип работы клапана в гидросистеме

Гидроклапан КОЛ 103 2 конструктивно является управляемым обратным клапаном (гидрозамком) игольчатого типа. В корпусе установлен подпружиненный запирающий элемент (игла), который перекрывает проходное сечение. Основной поток рабочей жидкости, поступая с входного канала, преодолевает усилие пружины и открывает клапан, свободно проходя на выход.

Особенностью данной серии является наличие управляющей (пилотной) полости. При необходимости заблокировать поток, управляющее давление подаётся в эту полость через специальный канал. Давление воздействует на торец иглы, дополнительно прижимая её к седлу и обеспечивая герметичное запирание даже при высоком давлении в основной линии. Для инициации открытия клапана в обратном направлении требуется сбросить давление в управляющей полости.

Температурный режим и ресурс работы

Клапан рассчитан на эксплуатацию в широком температурном диапазоне, типичном для промышленной гидравлики — от -30°C до +80°C. Допускается работа в режимах циклической нагрузки, частых пусков и остановов. Ресурс гидроклапана КОЛ 103 2 напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, увеличивающими срок службы, являются:

• Соблюдение требований к чистоте рабочей жидкости (класс чистоты масла по ГОСТ 17216 не ниже 12-го).
• Наличие в системе штатных фильтров тонкой очистки, предотвращающих абразивный износ уплотнений и пар трения.
• Работа в пределах номинального давления (до 32 МПа) без длительных пиковых нагрузок, приближающихся к максимальному значению в 35 МПа.
• Регулярное сервисное обслуживание гидросистемы, включая контроль состояния уплотнительных элементов.

В штатных условиях при качественном масле и корректной фильтрации клапан отрабатывает несколько тысяч часов.

Область применения

Гидроклапан КОЛ 103 2 находит применение в качестве запорно-регулирующей арматуры в гидросистемах различного оборудования. Основные сферы использования:

• Металлообрабатывающие и деревообрабатывающие станки: для фиксации суппортов, шпинделей, подающих механизмов.
• Прессовое оборудование: блокировка гидроцилиндров в промежуточных положениях, предотвращение самопроизвольного опускания ползуна.
• Гидростанции и насосные группы: как элемент защиты, предотвращающий обратный поток от аккумулятора или потребителя к насосу.
• Строительная и коммунальная техника: в гидроконтурах манипуляторов, отбойных молотков, подъёмных механизмов для удержания нагрузки.
• Специальное технологическое оборудование в различных отраслях промышленности, где требуется надёжная блокировка гидролинии.

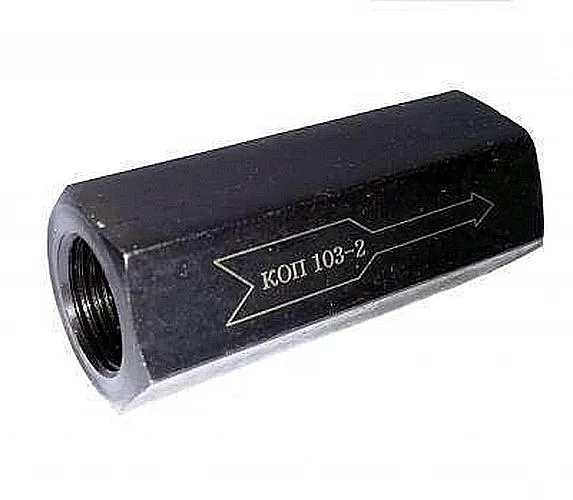

Внешний вид клапана КОЛ103-22 с конической резьбой К1/2".

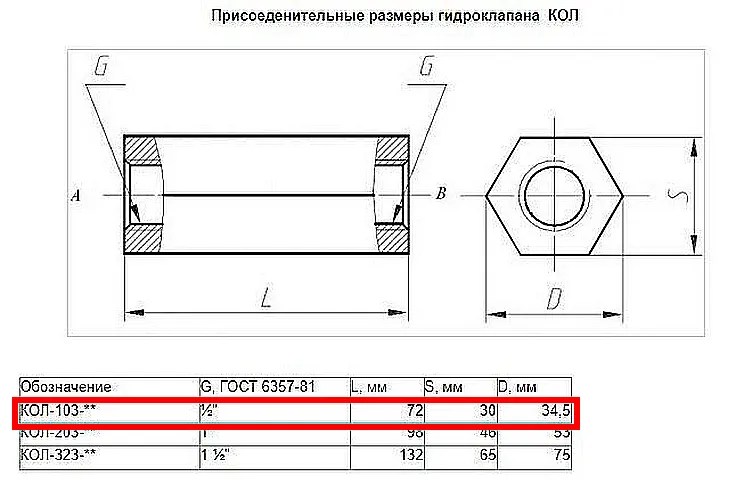

Габаритный чертёж гидроклапана серии КОЛ 103 для проверки совместимости.

Схематичный пример установки клапана в гидравлической линии.

Состав ремонтного комплекта и чаще всего заменяемые детали

Ремонт гидроклапана КОЛ 103 2 обычно сводится к замене изношенных уплотнений и пружины. Деталировку можно уточнить по коду модели.

Типичные ошибки при подборе гидроклапана

• Подбор только по типу резьбы. Необходимо одновременно учитывать номинальное давление, расход и давление открывания модификации (последняя цифра в обозначении, например, «22» означает давление открывания 0,15 МПа).
• Игнорирование типа рабочей среды. Хотя клапан универсален, агрессивные или специфические синтетические жидкости требуют проверки совместимости материалов уплотнений.
• Пренебрежение температурным диапазоном. При работе в условиях открытых площадок зимой или в горячих цехах необходимо убедиться в соответствии температур эксплуатации.
• Неучёт расхода (производительности). Установка клапана с условным проходом 10 мм (Ду10) в линию с расходом, значительно превышающим 32 л/мин, вызовет недопустимые гидравлические потери давления.

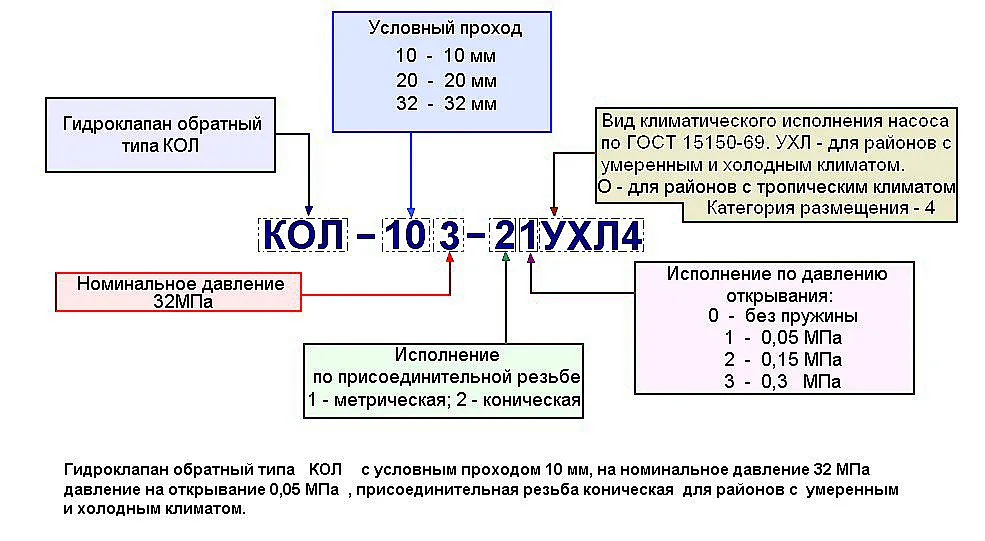

Условное обозначение моделей серии КОЛ

Расшифровка индекса гидроклапана КОЛ 103 2:

• КОЛ — Клапан Обратный Управляемый.
• 1 — Первая цифра: условный проход (1 для Ду=10 мм, 2 для Ду=20 мм, 3 для Ду=32 мм).
• 03 — Вторая и третья цифры: номер конструктивного исполнения/серии.
• -2 — Через дефис: тип присоединения (2 — коническая резьба, 1 — метрическая резьба).
• 2 — Последняя цифра: давление открывания подпружиненного элемента (0 – 0,03 МПа, 1 – 0,05 МПа, 2 – 0,15 МПа, 3 – 0,3 МПа).

Таким образом, гидроклапан КОЛ103-22 — это управляемый обратный клапан с условным проходом 10 мм, с присоединительной конической резьбой К1/2", давлением открывания 0,15 МПа.

Габаритные и присоединительные размеры

Для корректного монтажа гидроклапана КОЛ 103 2 необходимо проверить соответствие посадочных мест и обеспечить свободный доступ для затяжки. Ключевой размер — тип и шаг резьбы (М22х1,5 или К1/2"). При замене старого клапана на аналог следует измерить межосевое расстояние подводящих линий и длину клапана, чтобы избежать перекоса трубопроводов. Габариты клапанов серии КОЛ103 невелики, что облегчает их встраивание в компактные гидроблоки.

Примеры оформления заказа

При заказе необходимо точно указать полное обозначение клапана, соответствующее требуемым параметрам вашей системы:

1. Базовая модель для стандартных условий: Гидроклапан КОЛ103-22 (Ду=10 мм, присоединение К1/2", давление открывания 0,15 МПа).
2. Модель с низким давлением открывания для чувствительных систем: Гидроклапан КОЛ103-20 (давление открывания 0,03 МПа).
3. Аналог для линий с повышенным давлением открывания: Гидроклапан КОЛ103-23 (давление открывания 0,3 МПа).

Для консультации и точного подбора гидравлической арматуры под ваше оборудование обратитесь к нашим специалистам через сайт.
