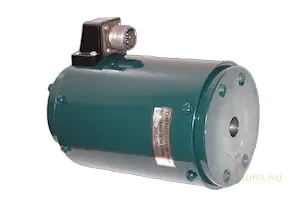

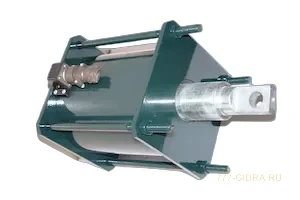

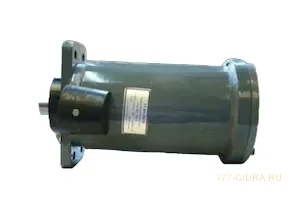

Электромагниты КЭП-350, 800, 1000, 1300 тормозные

Предназначение электромагнитов КЭП

Комплектный электромагнитный привод постоянного тока серии КЭП предназначен для применения в качестве исполнительного механизма в тормозных устройствах эскалаторов и других подъемно-транспортных машин и механизмов.

Структура условного обозначения электромагнитов КЭП

Электромагниты КЭП включаются в сеть переменного тока напряжением 220 или 380В, частотой 50Гц. через блок питания БПС1.

Электрическая схема блока питания БПС1 приведена в приложении 1.

При этом электромагнит КЭП соединяет в себе преимущества электромагнитов переменного тока (быстрота срабатывания, высокие тяговые характеристики в момент срабатывания) и постоянного тока (постоянная величина тока, протекающего через катушку, в независимости от степени замкнутости магнитной цепи, компактность, бесшумность, малая металлоемкость и т.д.)

Электромагниты предназначены для эксплуатации в закрытых помещениях и под навесом при следующих условиях:

• виды климатического исполнения У и Т категории размещения 3 и УХЛ категории размещения 4 по ГОСТ 15150;
• степень защиты электромагнитов по ГОСТ 14254 IP 44;
• температура окружающего воздуха от минус 450С до плюс 400С;
• относительная влажность окружающего воздуха до 90% в невзрывоопасных, непожароопасных помещениях, несодержащих токопроводящей пыли, агрессивных паров и газов в концентрациях разрушающих металлы и изоляцию;
• вибрация мест крепления электромагнитов с частотой до 25 Гц. при ускорении не более 0,7g;
• колебания напряжения питающей сети от 0,9 до 1,1 номинального значения;
• рабочее положение электромагнита- вертикальное с предельным отклонением от вертикали- 300 в любую сторону при условии, что усилие, приложенное к электромагниту, сохраняется направленным вдоль его оси.
• ТУ3428-004-00213575

Технические характеристики и размеры электромагнитов КЭП

Схема подключения электромагнитов должна удовлетворять следующим условиям:

• напряжение включения (форсировки) должно подаваться на катушку электромагнита одновременно или после подачи напряжения удержания 14?24В;
• время воздействия напряжения включения (форсировки) должно быть не более 0,8 сек., в зависимости от типа электромагнита и устанавливается при наладке блока питания у изготовителя;
• для электромагнитов КЭП 350?1300 (по требованию заказчика) схема должна выполнять функцию защиты катушки от перегрева. В конструкции электромагнитов должен быть предусмотрен самовосстанавливающийся предохранитель MF-R110 для БПС1-40.

Электрическая схема блока питания БПС 1

Возможная схема управления электромагнитом КЭП

Габаритные, установочные, присоединительные размеры электромагнитов КЭП
