Обеспечение чистоты рабочей жидкости – ключевое условие для надежной и долговечной работы любого гидравлического оборудования. Наиболее эффективным решением для защиты систем от износа служат фильтры комбинированного действия. Прекрасным примером таких устройств российского производства являются фильтры ФМС-1М и ФМС-2М. Компания ГИДРАВЛИКА осуществляет прямые поставки этих и других компонентов гидравлики по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск и другие города.
Уникальность данного решения заключается в двухэтапной очистке: сначала механические примеси задерживаются сеткой, а затем мощные магниты извлекают из потока ферромагнитные частицы. Такой подход многократно повышает ресурс насосов, гидроцилиндров, распределителей и клапанов, предотвращая абразивный износ и заклинивание прецизионных пар. Использование надежных фильтров ФМС-1М и ФМС-2М особенно актуально для оборудования, работающего в условиях интенсивной эксплуатации, например, металлорежущих станков, промышленных прессов и другого гидрофицированного оборудования.
Описание и назначение серии фильтров ФМС-1М и ФМС-2М
Фильтры магнитно-сетчатые типа ФМС-1М и ФМС-2М представляют собой специализированные устройства, предназначенные для тонкой очистки минеральных масел в гидравлических системах. Их основная задача – удаление механических примесей (стружки, абразива, продуктов износа) и ферромагнитных частиц (металлической пыли, окалины). Применение таких фильтров предусмотрено в системах, работающих при номинальном давлении до 6,3 МПа (63 кгс/см²), с маслами, кинематическая вязкость которых может достигать 500 сСт.
Модельный ряд охватывает несколько типоразмеров, отличия между которыми заключаются в условном проходе (10 или 16 мм), номинальном расходе (от 8 до 32 л/мин) и тонкости фильтрации (40, 80, 160 мкм). Это позволяет точно подобрать нужную модель под параметры конкретной гидросистемы. Корпусные детали всех модификаций изготавливаются из прочных конструкционных сталей, что гарантирует высокую надежность и стойкость к вибрациям. Выбор в пользу фильтров ФМС-1М и ФМС-2М – это инвестиция в стабильность работы всего оборудования.
Технические характеристики и модификации
Технические параметры каждого фильтра строго нормированы и проверяются при испытаниях. Основой для указанных в таблице характеристик служит работа на минеральном масле с вязкостью 70-80 сСт при температуре 25-30 °C. Габаритные размеры и вес варьируются в зависимости от модели: для серии ФМС-1М масса составляет от 5,0 до 10,5 кг, для более компактных встраиваемых ФМС-2М – от 3,0 до 7,0 кг. Код ТН ВЭД для данных изделий – 8421 23 000 0 (Фильтры и очистители жидкостей).
Технические параметры фильтров ФМС
| Модель фильтра |
Условный проход, мм |
Номинальная пропускная способность, л/мин |
Степень фильтрации сеткой, мкм |
Эффективность улавливания магнитных частиц, % |
Масса, кг (примерная) |
| 0.04ФМС-12М, 0.08ФМС-12М, 0.16ФМС-12М |
10 |
8 / 16 / 16 |
40 / 80 / 160 |
85 |
5,0 |
| 0.04ФМС-13М, 0.08ФМС-13М, 0.16ФМС-13М |
16 |
16 / 32 / 32 |
40 / 80 / 160 |
10,5 |
| 0.04ФМС-22М, 0.08ФМС-22М, 0.16ФМС-22М |
10 |
8 / 16 / 16 |
40 / 80 / 160 |
3,0 |
| 0.04ФМС-23М, 0.08ФМС-23М, 0.16ФМС-23М |
16 |
16 / 32 / 32 |
40 / 80 / 160 |
7,0 |
Таблица: Основные параметры модификаций фильтров ФМС-1М и ФМС-2М.
Принцип работы двухступенчатой очистки
Принцип действия фильтров ФМС-1М и ФМС-2М основан на последовательной механической и магнитной фильтрации. Загрязненная рабочая жидкость поступает через входной патрубок (обозначенный на схеме как I) в полость стакана, где расположен сетчатый фильтрующий элемент. Здесь происходит первичная очистка: частицы, размер которых превышает ячейку сетки (40, 80 или 160 мкм), задерживаются, не попадая дальше в систему.
После сетки частично очищенное масло по каналам в крышке направляется во второй стакан, где находится магнитный уловитель. Этот элемент представляет собой пакет плоских постоянных магнитов, насаженных на общую ось. Проходя между магнитами, жидкость освобождается от ферромагнитных частиц, которые прочно притягиваются к их поверхности. Интересный эффект заключается в том, что скопившиеся на магните металлические частицы сами формируют дополнительный фильтрующий слой («щетку»), который способен задерживать даже немагнитные примеси, что повышает общую эффективность устройства.
Вопрос для инженера-гидравлика: Что всегда чистое, даже когда работает в грязном масле?
Ответ: Принцип работы! Ведь он основан на очистке, и именно его реализуют фильтры ФМС-1М и ФМС-2М, неустанно защищая систему от износа.
Конструктивные особенности и установка
Конструктивно серии ФМС-1М и ФМС-2М различаются типом подключения к системе:
Фильтр ФМС-1М – это фильтр с резьбовым присоединением. Он имеет собственные стаканы (корпуса), которые крепятся болтами к общей крышке. Такая конструкция удобна для врезки в трубопроводную магистраль и последующего технического обслуживания. Он полностью автономен и может быть установлен в любом удобном месте системы.

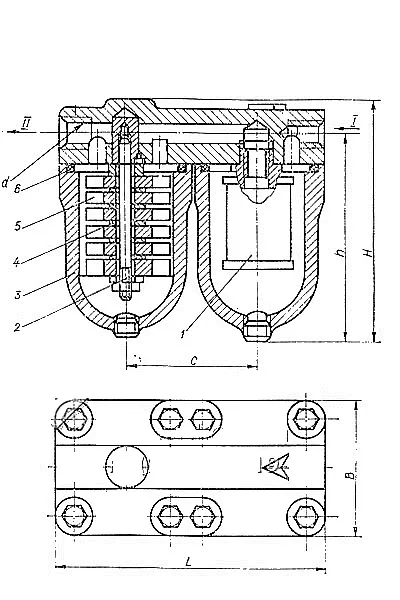

Схема устройства фильтра ФМС-1М с резьбовым подключением.
Фильтр ФМС-2М – это встраиваемая (линейная) модель. Он не имеет собственных стаканов и предназначен для монтажа непосредственно в расточенное гнездо плиты, блока или другой детали гидроаппаратуры. Это делает его более компактным и интегрированным решением, что часто используется в станкостроении.

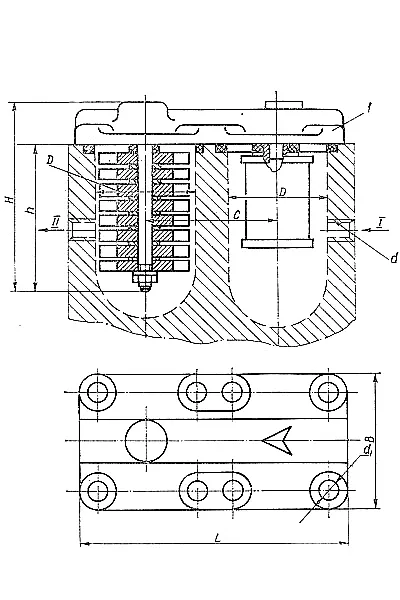

Схема встраиваемого фильтра ФМС-2М для монтажа в корпус.
При установке любого из фильтров ФМС-1М и ФМС-2М необходимо соблюдать направление потока, указанное стрелкой на корпусе (крышке). Монтировать устройство следует в местах, защищенных от сильных ударов и вибраций, с обеспечением свободного доступа для плановой очистки.
Температурный режим, срок службы и работа в сложных условиях
Фильтры серии ФМС рассчитаны на эксплуатацию в широком температурном диапазоне. Температура рабочей жидкости может варьироваться от +10°C до +60°C, а окружающей среды – от +10°C до +55°C. Уплотнительные резиновые кольца обеспечивают герметичность в этих пределах. Срок службы фильтра практически не ограничен при условии своевременного обслуживания его сменных/очищаемых элементов – сетки и магнитов. Сами корпусные детали обладают высокой коррозионной стойкостью.
Устройства совместимы с широкой номенклатурой отечественных и импортных минеральных масел, соответствующих ГОСТ. Возможность простой разборки, промывки и обратной сборки делает обслуживание фильтров ФМС-1М и ФМС-2М доступным даже в «полевых» условиях или в цеху без специального сложного инструмента. Это значительное преимущество с точки зрения ремонтопригодности и минимизации простоев оборудования.
Примеры применения и заказа
Фильтры ФМС-1М и ФМС-2М находят широкое применение в различных отраслях промышленности:
- Металлообработка: На гидравлических системах токарных, фрезерных, шлифовальных и координатно-расточных станков для защиты направляющих, насосных групп и золотниковых распределителей.
- Кузнечно-прессовое оборудование: В системах гидропривода прессов, где возникает интенсивный износ и попадание металлической пыли.
- Подъемно-транспортные машины: В гидросистемах кранов, манипуляторов, экскаваторов, особенно в системах управления.
- Общее машиностроение: В испытательных стендах, гидравлических приводах конвейеров и другого технологического оборудования.
Для заказа необходимо определить требуемую модель по условному проходу, расходу и тонкости фильтрации. Например, для врезки в напорную линию станка с расходом около 25 л/мин и желаемой тонкостью очистки 40 мкм может подойти модель 0.04ФМС-13М (резьбовое исполнение) или 0.04ФМС-23М (встраиваемое исполнение).
Обслуживание и ремонтопригодность
Периодичность очистки фильтров ФМС-1М и ФМС-2М зависит от степени загрязненности масла в системе и обычно составляет 50-100 часов работы. Процедура технического обслуживания проста:
- Остановить оборудование, сбросить давление в системе.
- Для ФМС-1М: открутить болты крепления стаканов к крышке.
- Извлечь сетчатый элемент и пакет магнитов на оси.
- Промыть детали в керосине или чистом масле, удаляя все отложения.
- Продуть сжатым воздухом и установить на место.
Типовой ремкомплект для данных фильтров включает в себя уплотнительные резиновые кольца. Основные «расходные» части – это сам сетчатый фильтрующий элемент (при его повреждении) и резиновые уплотнения. Магниты имеют практически неограниченный ресурс. В случае повреждения резьбовых соединений или корпуса стакана может потребоваться замена этих деталей.
Габаритные и присоединительные размеры
| Фильтр ФМС-1М (резьбовой) |
Фильтр ФМС-2М (встраиваемый) |
|
|
|
Конструкция ФМС-1М:
1 – фильтрующий сетчатый элемент; 2 – ось; 3 – стакан;
4 – разделительная шайба; 5 – магнит; 6 – уплотнительное кольцо;
7 – крышка; I – вход потока; II – выход
|
Конструкция ФМС-2М:
1 – крышка с каналами; I – вход потока; II – выход.
(Стаканы являются частью корпуса оборудования).
|

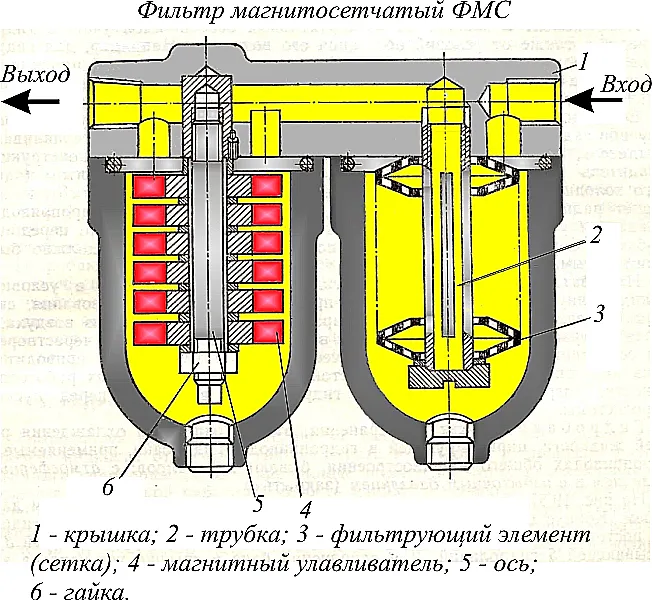

Общая техническая схема, показывающая принцип двухступенчатой очистки в фильтрах серии ФМС.
Расшифровка условного обозначения
Маркировка моделей фильтров ФМС-1М и ФМС-2М строго систематизирована и несет всю необходимую информацию:
- 0.04 / 0.08 / 0.16 – Номинальная тонкость фильтрации сеткой (40, 80, 160 мкм).
- ФМС – Фильтр Магнитно-Сетчатый.
- 1 – Тип подключения: «1» – резьбовое (на трубах), «2» – встраиваемое.
- 2 / 3 – Условный проход: «2» – 10 мм (резьба М27х2), «3» – 16 мм (резьба М33х2).
- М – Модернизированное исполнение.
Пример: 0.08ФМС-12М обозначает: Фильтр с тонкостью фильтрации 80 мкм, магнитно-сетчатый, с резьбовым присоединением, условным проходом 10 мм, модернизированный.
Российские производство и поставки
Компания ГИДРАВЛИКА выступает надежным поставщиком качественных компонентов для гидравлических систем. Мы поставляем оригинальные фильтры ФМС-1М и ФМС-2М напрямую от проверенных отечественных производителей, что гарантирует соответствие всем техническим требованиям и ГОСТ. Наш склад в Екатеринбурге позволяет оперативно формировать заказы и организовывать доставку во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города.
Для получения подробной информации о наличии, ценах и условиях заказа оставьте заявку на нашем сайте или свяжитесь с нашими менеджерами по телефону. Актуальную контактную информацию всегда можно найти в разделе Контакты.
