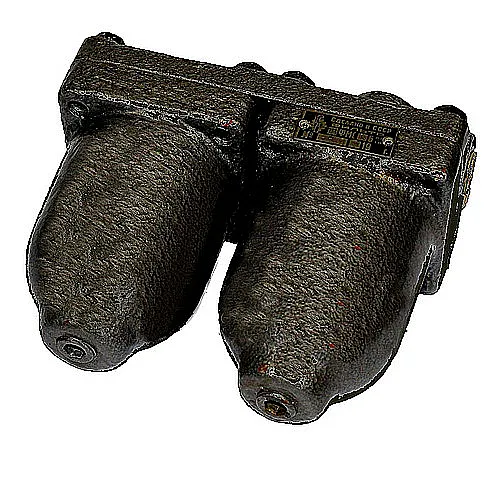

Высокоточный гидравлический фильтр магнитно-сетчатый 0,04ФМС-12М предназначен для комплексной двухступенчатой очистки рабочей жидкости в силовых и управляющих гидравлических системах промышленного оборудования. Он монтируется в напорную (подающую) магистраль и эффективно защищает насосы, распределители, гидромоторы и другие дорогостоящие компоненты от абразивного износа и засорения, существенно повышая надёжность и срок службы гидроагрегатов.
Основные параметры и код ТН ВЭД
Данная модель обеспечивает номинальную пропускную способность до 8 литров в минуту при давлении в системе до 6,3 МПа (63 кгс/см²). Фильтр рассчитан на работу с минеральными маслами, имеющими кинематическую вязкость до 500 сСт. Универсальное резьбовое присоединение М27×1,5 позволяет легко интегрировать его в большинство типовых гидравлических линий российского и импортного производства. Код товарной номенклатуры внешнеэкономической деятельности (ТН ВЭД) для данного изделия — 8421.23.0000.
| Параметр | Значение |
|---|
| Вес изделия (брутто) | ≈ 6,2 кг |
| Габариты упаковки | ≈ 0,015 м³ |
| Присоединительный размер | Резьба М27×1,5 (ГОСТ 2495-73) |
| Длина, А | 220 мм |
| Диаметр корпуса, Б | 180 мм |
| Высота в сборе, В | 280 мм |
Приходит инженер на склад и говорит: «Дайте мне самый мощный магнитный фильтр!» Кладовщик, не глядя, протягивает магнит для поиска иголок в стоге сена. «Нет, — говорит инженер, — мне для гидросистемы нужен фильтр магнитно-сетчатый 0,04ФМС-12М, чтобы ловить не иголки, а металлическую стружку!»
Конструкция и принцип работы
Фильтр магнитно-сетчатый 0,04ФМС-12М функционирует по принципу последовательной двухступенчатой очистки. Рабочая жидкость под давлением поступает во входной патрубок и направляется на первичный сетчатый элемент. Нержавеющая сетка с ячейкой 40 микрон задерживает крупные и средние механические примеси неметаллического происхождения — песок, пыль, продукты износа резиновых уплотнений.
После грубой очистки поток проходит через камеру, оснащённую блоком постоянных магнитов. Сильное магнитное поле эффективно улавливает ферромагнитные частицы (стальную и чугунную стружку, окалину), которые не были задержаны сеткой. Интересный эффект заключается в том, что слой налипших металлических частиц сам по себе начинает работать как дополнительный фильтрующий элемент, повышая общую степень очистки. Очищенное масло выходит через выходной патрубок, защищая последующие элементы гидросистемы.
Детальные технические характеристики
| Параметр | Значение |
|---|
| Условный проход (Ду) | 10 мм |
| Номинальный расход (рабочая производительность) | 8 л/мин |
| Тонкость фильтрации (номинальная) | 40 мкм |
| Степень очистки от ферромагнитных частиц | не менее 85% |
| Рабочее давление (номинальное/максимальное) | 6,3 МПа |
| Допустимая кинематическая вязкость рабочей среды | до 500 сСт |
| Тип рабочей среды | Минеральные гидравлические и индустриальные масла |
| Температура рабочей среды | от +10°C до +60°C |
| Температура окружающей среды | от +10°C до +55°C |
| Присоединение | Резьбовое, М27×1,5 |
Преимущества и особенности эксплуатации
Использование фильтра магнитно-сетчатого 0,04ФМС-12М в вашей гидросистеме даёт ряд существенных эксплуатационных преимуществ:
1. Максимальная защита оборудования: Двухступенчатая очистка почти полностью исключает попадание абразивных частиц в узлы трения, что снижает интенсивность износа и увеличивает межремонтный интервал насосов и гидромоторов на 30-40%.
2. Простое и быстрое обслуживание: Конструкция разборная, что позволяет легко очищать как сетчатый элемент, так и магнитный блок. Для очистки рекомендуется промывка в керосине с последующей продувкой сжатым воздухом.
3. Стабильность гидравлических параметров: Высокая и стабильная степень очистки обеспечивает постоянство расхода и давления в системе, что критически важно для точного оборудования (станков, прессов).
4. Универсальность подключения: Стандартная метрическая резьба М27×1,5 делает данный
фильтр магнитно-сетчатый 0,04ФМС-12М совместимым с широким парком отечественного промышленного оборудования.
5. Длительный ресурс: При соблюдении регламента техобслуживания (очистка каждые 100 моточасов) срок службы устройства превышает 8-10 лет, благодаря применению коррозионностойких материалов и надёжных постоянных магнитов.
Температурный режим и ресурс работы
Фильтр предназначен для работы в отапливаемых производственных помещениях при температуре окружающего воздуха от +10°C до +55°C. Рабочая среда (масло) должна иметь температуру в диапазоне от +10°C до +60°C. Более низкие температуры приводят к резкому росту вязкости масла и увеличению перепада давления на фильтре, что может вызвать повреждение сетчатого элемента. Превышение верхнего температурного предела негативно сказывается на ресурсе уплотнительных манжет из бутадиен-нитрильной резины.
Ключевыми факторами, напрямую влияющими на срок службы фильтра магнитно-сетчатого 0,04ФМС-12М, являются: качество и чистота заливаемого масла, своевременность проведения очистки фильтрующих элементов, отсутствие гидроударов и превышения рабочего давления. Регулярное обслуживание — залог многолетней беспроблемной эксплуатации.
Область применения и типовое оборудование
Данный фильтр находит широкое применение в различных отраслях промышленности, где требуются надёжность и чистота гидравлического контура. Основные сферы использования:
• Станкостроение и металлообработка: Токарные, фрезерные, шлифовальные станки (модели 16К20, 6Р13 и т.д.), координатно-пробивные прессы.
• Кузнечно-прессовое оборудование: Гидравлические прессы УСО, ДА, КД модели, гибочные машины.
• Деревообработка: Гильотинные ножницы, прессы для склейки щитов, лесозаготовительные линии.
• Специальная и сельхозтехника: Гидравлические системы манипуляторов, экскаваторов, комбайнов (например, «Дон-1500»), подъёмных платформ.
• Производство полимеров: Термопластавтоматы, экструдеры.
Установка фильтра магнитно-сетчатого 0,04ФМС-12М настоятельно рекомендуется при работе оборудования в условиях повышенной запылённости и при использовании гидросистем с высокими требованиями к чистоте масла.
Технический чертёж фильтра магнитно-сетчатого 0,04ФМС-12М с габаритными и присоединительными размерами. Визуализация монтажного положения.
Состав ремонтного комплекта и часто заменяемые детали
При длительной эксплуатации в условиях интенсивной загрязнённости наиболее подвержены износу следующие элементы фильтра. Их замена позволяет восстановить работоспособность устройства без покупки нового.
| Наименование детали | Материал / Причина износа |
|---|
| Уплотнительная манжета (кольцо круглого сечения) | Бутадиен-нитрильный каучук, ГОСТ 19177-81. Старение, потеря эластичности при высоких температурах или контакте с несовместимыми жидкостями. |
| Сетчатый фильтрующий элемент | Нержавеющая сталь. Механическое повреждение при гидроударе или неаккуратной очистке. |
| Прокладка между секциями корпуса | Паронит. Потеря герметичности из-за чрезмерной затяжки или естественного старения. |
| Магнитный блок (в сборе) | Постоянные магниты. Практически не изнашивается, но может быть повреждён при ударах или сильном перегреве. |
Расшифровка условного обозначения 0,04ФМС-12М
Маркировка изделия содержит всю необходимую информацию для его однозначной идентификации и подбора:
0,04 – Номинальная тонкость фильтрации, выраженная в миллиметрах (0,04 мм = 40 микрон).
ФМСФильтр Магнитно-Сетчатый.
1 – Конструктивное исполнение по типу присоединения: «1» — резьбовое.
2 – Условный проход (Ду): «2» соответствует значению 10 мм.
М – Класс рабочей среды: «М» — минеральные масла.
Типичные ошибки при подборе фильтра
Избегайте следующих распространённых ошибок, которые могут привести к некорректной работе или быстрому выходу фильтра из строя:
1. Подбор только по присоединительной резьбе. Критически важно учитывать номинальный расход системы. Установка фильтра с пропускной способностью меньше, чем производительность насоса, вызовет рост давления и может привести к аварии.
2. Игнорирование типа рабочей среды. Фильтр магнитно-сетчатый 0,04ФМС-12М предназначен для минеральных масел. Использование с синтетическими жидкостями, водомасляными эмульсиями или другими средами требует подбора соответствующей модификации с другими уплотнениями.
3. Неучёт условий эксплуатации. Монтаж на открытых площадках без защиты от осадков и мороза, либо в зонах с постоянной вибрацией сокращает ресурс устройства.
4. Установка в обратную или дренажную линию. Модель 0,04ФМС-12М спроектирована для напорных линий. Для сливных магистралей используются фильтры другого конструктивного исполнения, рассчитанные на низкое давление.
Как оформить заказ: примеры
Для быстрого оформления заявки вы можете использовать следующие формулировки, указав необходимые реквизиты для отгрузки:
Пример 1 (базовый): «Фильтр магнитно-сетчатый 0,04ФМС-12М — 3 штуки. Доставка в г. Екатеринбург».
Пример 2 (с уточнением): «Требуется фильтр 0,04ФМС-12М для замены на гидростанции пресса УСО-250. К заказу приложить сертификат соответствия. Доставка в г. Казань».
Пример 3 (комплексный): «Подбор и поставка фильтра для линии подачи масла на станок 16К20. Расход системы ~7 л/мин, давление 5 МПа, масло И-20. Необходима консультация по аналогу для синтетической жидкости. Доставка в Ростов-на-Дону».
Поставки и гарантии от ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным дистрибьютором продукции бренда ГИДРАВЛИК на территории России и стран СНГ. Мы осуществляем прямые поставки фильтра магнитно-сетчатого 0,04ФМС-12М с заводского склада, гарантируя оригинальность и соответствие всем заявленным техническим характеристикам.
Наши клиенты получают полный комплекс услуг: бесплатную помощь в подборе оборудования под параметры вашей гидросистемы, оперативную обработку заявок, организацию доставки в любой регион. Мы доставляем оборудование в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города России, а также в Беларусь, Казахстан и другие страны СНГ.
Для получения подробной технической консультации, расчета стоимости и оформления заказа на надежный фильтр магнитно-сетчатый 0,04ФМС-12М свяжитесь с нашими специалистами через сайт 777-gidra.ru или по телефону. Обеспечьте своей технике профессиональную защиту с оборудованием ГИДРАВЛИК.
