Описание и назначение гидроклапана КХД 16-160
Гидроклапан КХД 16-160 является ключевым компонентом гидравлических схем, предназначенным для автоматического управления давлением и переключения насосной группы в режим холостого хода. Основная функция данного устройства — защита гидросистемы от перегрузок и оптимизация её энергопотребления за счёт вывода насоса в экономичный режим при накоплении достаточного давления в гидроаккумуляторе.

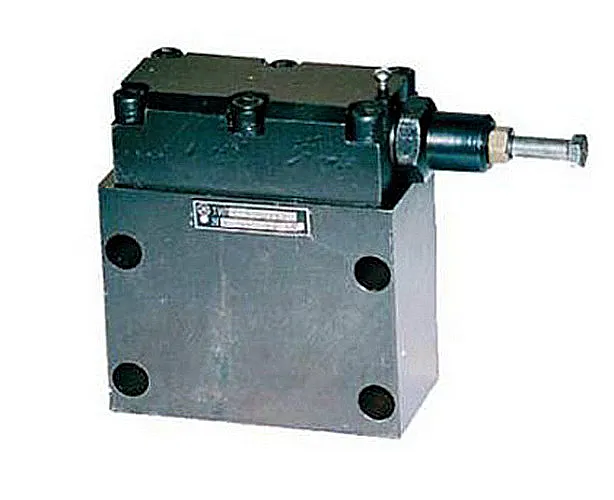

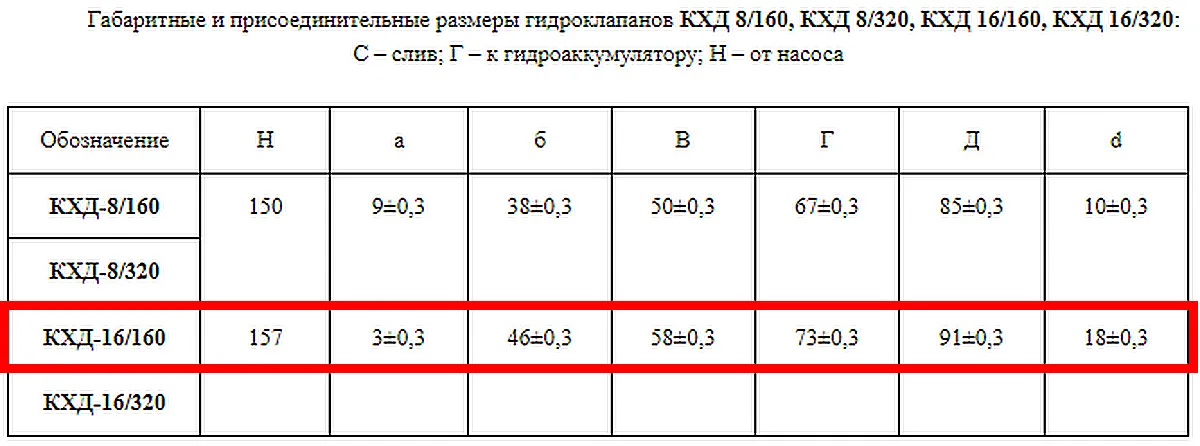

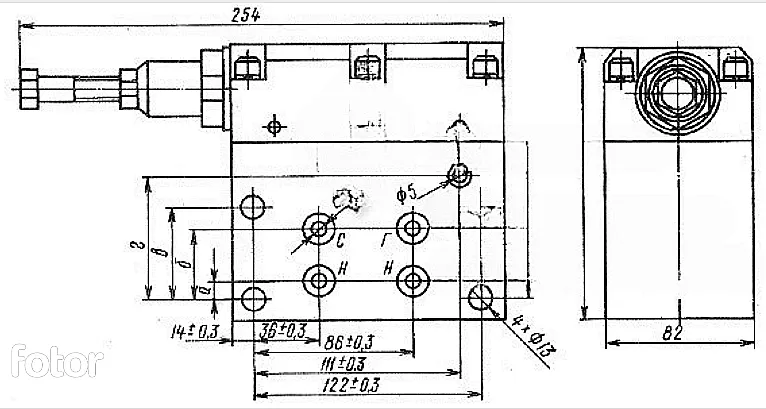

Чертёж габаритных и присоединительных размеров гидроклапана КХД 16-160.
Вес, габаритные размеры и Код ТН ВЭД
Данная модель весит 11 кг, её габариты составляют 254 мм в длину, 82 мм в ширину и 157 мм в высоту. Для всей серии клапанов КХД возможны вариации массы от 10 до 18 кг и высоты корпуса от 150 до 187 мм. Код ТН ВЭД для ввоза на территорию ЕАЭС — 8481200000, что соответствует регулирующей гидроаппаратуре.
| Модель | Вес, кг | Габаритные размеры, мм (Д×Ш×В) |
|---|
| КХД-16/160 | 11 | 254 × 82 × 157 |
| КХД-8/160 | 10 | 254 × 82 × 150 |
| КХД-32/160 | 18 | 254 × 82 × 187 |
Юмор для инженера
Спрашивает начальник цеха у слесаря: «Почему ты так любишь именно гидроклапан КХД 16-160?». А тот в ответ: «Потому что он умеет вовремя сбрасывать давление, а не копить его, как иной работник».
Технические характеристики серии КХД
Оборудование рассчитано на штатную эксплуатацию в условиях высокого давления и переменного расхода рабочей среды.
| Параметры | КХД-8/160 | КХД-8/320 | КХД-16/160 | КХД-16/320 | КХД-32/160 | КХД-32/320 |
|---|
| Условный проход, мм | 8 | 8 | 16 | 16 | 32 | 32 |
| Рабочее давление, МПа | 16 | 32 | 16 | 32 | 16 | 32 |
| Расход рабочей жидкости, л/мин | 10 | 12.5 | 40 | 50 | 160 | 200 |
| Присоединительная резьба | Фланец DIN (ISO 6162), трубная резьба G |
| Диапазон рабочих температур, °C | От -40 до +80 |
| Рекомендуемая рабочая среда | Минеральные гидравлические масла ISO VG 32-68 |
Преимущества и особенности эксплуатации
Ключевые выгоды выбора данного гидроклапана для технического специалиста:
- Сокращение энергозатрат: Автоматический перевод насоса на холостой ход снижает потребление электроэнергии и нагрев рабочей жидкости.
- Повышение ресурса гидросистемы: Защита от скачков давления и гидроударов минимизирует износ насоса, трубопроводов и других компонентов.
- Стабильность давления: Гидроклапан КХД 16-160 обеспечивает точное поддержание заданных порогов срабатывания, что критично для прецизионного оборудования.
- Удобство монтажа и обслуживания: Стандартные фланцевые и резьбовые соединения, доступ к регулировочному винту без демонтажа.
- Универсальность применения: Совместим с широким спектром промышленного оборудования и типов гидравлических жидкостей.
Принцип работы клапана КХД 16-160 в гидросистеме
Работа устройства основывается на балансе сил, создаваемых давлением жидкости и настройкой пружины. Поток рабочей среды от насоса поступает на вход и, через обратный клапан, заполняет гидроаккумулятор и контур. При достижении в магистрали верхнего уставленного порога давления (в данном случае 16 МПа) усилие на поршне гидроклапана преодолевает сопротивление пружины.
Золотник смещается, перенаправляя основной поток от насоса на слив, переводя его в режим холостого хода. Далее система поддерживает давление за счёт энергии, запасённой в гидроаккумуляторе или пневмогидроаккумуляторе. При расходе жидкости исполнительным механизмом и, как следствие, падении давления ниже нижнего порога настройки, пружина возвращает золотник в исходное положение. Насос вновь начинает подавать рабочую среду в систему, обеспечивая её подпитку. Таким образом, цикл работы автоматически повторяется.
Стандартная схема включения гидроклапана КХД 16-160 в систему с насосом и гидроаккумулятором.
Принципиальная схема, иллюстрирующая алгоритм действия разгрузочного клапана КХД.
Температурный режим и ресурс работы
Оборудование рассчитано на бесперебойную работу при температуре рабочей жидкости и окружающей среды от -40°C до +80°C. Такой диапазон обеспечивает применение в неотапливаемых цехах, на открытых площадках в большинстве регионов России. Рекомендуемый ресурс до капитального ремонта составляет не менее 5 лет или 25 000 моточасов.
На снижение срока службы напрямую влияют:
1. Качество фильтрации масла: Наличие абразивных частиц ускоряет износ золотника и седла.
2. Превышение рабочих параметров: Эксплуатация на давлениях и расходах выше номинальных.
3. Нерегулярное техобслуживание: Отсутствие контроля за состоянием уплотнений и уставок давления.
Область применения и совместимое оборудование
Гидроклапан КХД 16-160 находит широкое применение в различных отраслях промышленности, где используется технологическая гидравлика высокого давления:
- Металлообработка: Гидравлические прессы, гильотинные ножницы, листоштамповочные машины, волочильные станы.
- Машиностроение: Литейные автоматы, ковочные молоты, испытательные стенды.
- Строительная и спецтехника: Экскаваторы, фронтальные погрузчики, самоходные краны, манипуляторы.
- Деревообработка: Прессы для изготовления плит, сучкорезные станки.
- Производство РВД: Станки для обжима фитингов.
Состав ремонтного комплекта и часто заменяемые детали
Для оперативного восстановления работоспособности клапана целесообразно иметь на складе сменные комплектующие.
| Наименование запчасти | Типичная причина износа | Признаки необходимости замены |
|---|
| Уплотнительные кольца (манжеты) поршня и штока | Старение резины, высокие температуры, загрязнённое масло | Подтекание рабочей жидкости по штоку, снижение давления срабатывания |
| Пружина настройки | Усталость металла при частых циклах срабатывания | Нестабильность порогового давления, «просадки» |
| Золотник (запорно-регулирующий элемент) | Абразивный износ, задиры от нефильтрованного масла | Заедание, неполное перекрытие или открытие потока, шум |
| Седло клапана | Эрозия и кавитация потока жидкости | Неплотное закрытие, постоянная утечка на слив |
Типичные ошибки при подборе гидроклапана
- Ориентация только на присоединительные размеры: Подбор по резьбе или фланцу без учёта номинального давления и расхода может привести к быстрому выходу устройства из строя.
- Игнорирование типа рабочей среды: Применение несовместимых жидкостей (например, водно-гликолевых смесей без проверки на совместимость материалов уплотнений) ведет к разрушению манжет.
- Пренебрежение температурным диапазоном: Установка клапана, не рассчитанного на низкие температуры, в неотапливаемом помещении чревата заклиниванием.
- Неправильное понимание функции: Попытка использовать разгрузочный клапан КХД 16-160 в качестве предохранительного или редукционного.
Условное обозначение модели: расшифровка индекса КХД 16-160
| Элемент обозначения | Расшифровка |
|---|
| К | Клапан (управляющая гидроаппаратура) |
| Х | Разгрузочный (сброс нагрузки, холостой ход) |
| Д | Автоматический (не требует внешнего управления) |
| 16 | Условный проход (проходное сечение), мм |
| 160 | Номинальное рабочее давление, декабар (1 декабар = 10 бар = 1 МПа ≈ 10.2 кгс/см²). 160 декабар = 16 МПа ≈ 160 кгс/см². |
| УХЛ4 | Климатическое исполнение: умеренный и холодный климат, категория размещения 4 (в закрытых помещениях с естественной вентиляцией). |
Таким образом, полное обозначение КХД-16/160 УХЛ4 точно описывает тип, размер и возможности устройства.
Примеры типового заказа
Для корректного оформления заявки укажите условное обозначение и условия применения:
- Базовая модель: Гидроклапан КХД-16/160 УХЛ4 — для замены в гидростанции пресса в г. Казань.
- Модификация с повышенным давлением: Гидроклапан КХД-16/320 УХЛ4 — для модернизации системы погрузчика с увеличением рабочего давления до 320 бар, доставка в Новосибирск.
- Подбор аналога: Клапан разгрузочный, аналогичный по характеристикам и присоединению КХД-16/160, для замены импортного образца на экскаваторе (Ростов-на-Дону).
Для консультации по подбору и оформления заказа вы можете оставить заявку на сайте.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию гидроклапана КХД?
Выбор осуществляется по трём основным параметрам: условному проходу (8, 16 или 32 мм), требуемому рабочему давлению (16 МПа / 160 бар или 32 МПа / 320 бар) и типу подключения (фланец или резьба). Определите максимальный расход в вашей системе и сопоставьте его с пропускной способностью клапана.
2. Каковы сроки поставки и условия доставки по России?
Стандартные модели, включая гидроклапан КХД 16-160, есть в наличии на центральном складе. Отгрузка осуществляется в течение 1-2 рабочих дней. Доставка возможна во все регионы РФ (Москва, СПб, Екатеринбург, Новосибирск, Владивосток и др.) и страны СНГ транспортными компаниями или почтой.
3. Как условия эксплуатации (мороз, пыль) влияют на работу клапана?
Клапан исполнения УХЛ4 рассчитан на работу при температуре до -40°C, что покрывает большинство российских зим. Для работы в запылённых помещениях рекомендуется защита воздухозаборника гидростанции, а для самой гидросистемы критически важна качественная фильтрация масла с чистотой не ниже уровня 19/17/14 по ISO 4406.
4. Можно ли установить гидроклапан КХД 16-160 вместо старого, если присоединения не совпадают?
Да, это возможно через переходные фланцы или адаптеры. Важнее совпадение функционального назначения (разгрузочный, автоматический) и основных параметров: давления, расхода и условного прохода. Наши инженеры помогут подобрать полный комплект для адаптации.
Заключение. Поставки и гарантия от ГИДРАВЛИКА
Гидроклапаны серии КХД, включая модель КХД 16-160, являются надежными компонентами для построения энергоэффективных и долговечных гидравлических систем. Поставки оригинальной продукции бренда ГИДРАВЛИК на российский рынок осуществляет компания ГИДРАВЛИКА.
На все оборудование предоставляется официальная заводская гарантия. Сотрудники компании обеспечат профессиональную техническую консультацию по подбору, замене аналогов и интеграции в существующие системы. Доступна оперативная доставка в любой город России и страны СНГ.
Для получения подробной информации, коммерческого предложения или оформления заказа на гидроклапан КХД 16-160 посетите сайт 777-gidra.ru или свяжитесь с менеджерами через раздел Контакты.
