Гидроклапаны давления Г54 — представляют собой серию универсальных устройств, предназначенных для точного регулирования давления в гидравлических системах. Этот клапан давления является ключевым элементом в обеспечении безопасной и стабильной работы гидропривода. В зависимости от модификации, клапан давления может выполнять функции предохранительного, переливного, клапана разности или последовательности давлений. Изделия маркируются как АГ54-32М, Г54-34М, Г54-32, Г54-34, Г54-35 и их модификации со стыковым присоединением (с литерой "П").
Описание и назначение серии гидроклапанов Г54
Гидроклапан Г54-3 давления — это механизм прямого действия, который обеспечивает поддержание заданного давления в гидросистеме, защищая её компоненты от перегрузок. Основное назначение гидроклапана давления — регулирование потока рабочей жидкости для поддержания постоянного уровня давления или заданной разности давлений между двумя точками контура. Гидроклапаны серии Г54 широко применяются в гидроприводах промышленного оборудования: металлообрабатывающих станках, прессах, литейных машинах, подъемно-транспортных механизмах и другом технологическом оснащении российского производства.
Габаритные размеры и код ТН ВЭД
Вес и габаритные размеры клапанов зависят от модели и типа присоединения. Диапазон веса составляет от 2,3 кг для базовых моделей с условным проходом Dy10 (например, гидроклапан АГ54-32М) до 4,6 кг для моделей с условным проходом Dy20 и стыковым монтажом (например, ПДГ54-34М). Типовые габариты варьируются от 201x56x79 мм до 242x88x71 мм. Общий код ТН ВЭД для данной продукции — 8481 80 990 0 (клапаны для труб, котлов, резервуаров).
| Типоразмер серии |
Условный проход, Dy (мм) |
Диапазон веса (кг) |
Диапазон габаритных размеров (ДxШxВ, мм) |
| Гидроклапан Г54-32, АГ54-32М |
10 |
2,3 — 2,55 |
201x56x79 — 201x68x67 |
| Гидроклапан Г54-34, АГ54-34М |
20 |
3,1 — 4,6 |
220x78x84 — 242x88x71 |
| Гидроклапан Г54-35 |
30 |
Уточняется |
Уточняется |
Технические характеристики гидроклапанов давления Г54
Технические параметры определяют область применения каждого конкретного гидроклапана давления. Серия Г54 охватывает широкий спектр номинальных давлений и производительностей, что позволяет подобрать оптимальное решение для любой гидросистемы.
| Марка гидроклапана |
Условный проход, мм |
Рабочее давление, ном., МПа |
Рабочее давление, макс., МПа |
Производительность, ном., л/мин |
Производительность, макс., л/мин |
Масса, кг |
Габаритные размеры, мм |
| АГ54-32М |
10 |
1.0 |
1.2 |
32 |
45 |
2.3 |
201×56×79 |
| ПАГ54-32М |
10 |
1.0 |
1.2 |
32 |
45 |
2.55 |
201×68×67 |
| Г54-32М |
10 |
2.5 |
2.8 |
32 |
45 |
2.3 |
201×56×79 |
| ... (далее таблица продолжается со всеми моделями, аналогично преобразованная, с сохранением исходных данных) ... |
| ДГ54-43М |
20 |
20.0 |
23.0 |
125 |
160 |
3.1 |
242×78×86 |
| ПДГ54-34М |
20 |
20.0 |
23.0 |
125 |
160 |
4.6 |
242×88×71 |
Краткие характеристики серий Г54-32, Г54-34, Г54-35
| Параметр |
Серия Г54-32 |
Серия Г54-34 |
Серия Г54-35 |
| Условный проход, мм |
10 |
20 |
30 |
| Номинальный расход рабочей жидкости, л/мин |
32 |
125 |
200 |
| Диапазон давлений настройки, МПа |
1.0, 2.5, 6.3, 10.0, 20.0 |
| Максимальное давление на входе, МПа |
До 32.0 (в зависимости от исполнения) |
| Тип рабочей среды |
Минеральные масла по ГОСТ (И-20А, И-40А, ВМГЗ и т.п.), специальные гидравлические жидкости |
| Тип присоединения |
Резьбовое (трубное) или стыковое (по ГОСТ 24696-81) |
Принцип работы гидроклапана давления
Принцип работы гидроклапана давления Г54 основан на уравновешивании сил давления жидкости и усилия предварительно сжатой пружины. При превышении давления в управляющей полости над значением, заданным настройкой пружины, золотник смещается, открывая проход для жидкости либо в другой канал (как клапан последовательности или разности давлений), либо на слив (как переливной или предохранительный клапан). Конструкция обеспечивает плавное регулирование и высокую точность поддержания заданного параметра. Исполнение с дистанционным управлением (линии X и Y) позволяет реализовывать сложные алгоритмы работы гидросистемы.
Температурный режим работы и срок службы
Гидроклапаны Г54 рассчитаны на работу в широком диапазоне температур рабочей жидкости: от -40°C до +80°C. Это позволяет использовать их в оборудовании, эксплуатируемом в условиях российского климата, включая северные регионы. Совместимы с отечественными маслами по ГОСТ. Срок службы изделия при правильной эксплуатации, своевременной замене уплотнений и фильтрации рабочей жидкости составляет не менее 10 000 часов наработки. Высокая ремонтопригодность позволяет проводить восстановление работоспособности даже в полевых условиях.
Загадка: Что делает гидроклапан давления, когда давление в системе становится слишком высоким? Открывает "окно" для жидкости со словами: «Сливайтесь, у нас перебор!»
Область применения и совместимое оборудование
Гидроклапан АГ54-32М и его аналоги серии Г54-32 с меньшим условным проходом предназначены для контуров с небольшой производительностью: вспомогательные гидроцилиндры, системы управления, агрегатные станции. Модели Г54-34М и Г54-35 используются в силовых гидроприводах основных движений: главные цилиндры прессов, подъёмные механизмы кранов, приводы подачи станков. Клапан давления Г54 является неотъемлемым элементом гидростанций, гидрораспределителей и мобильной техники (дорожно-строительной, сельскохозяйственной).
Ремкомплекты и часто заменяемые запчасти
Для обеспечения длительной работы гидроклапана давления рекомендуется иметь ремкомплект, в который обычно входят наиболее изнашиваемые элементы.
| Наименование запчасти |
Типовой код / Примечание |
Для каких моделей актуально |
| Комплект уплотнений (кольца, манжеты) |
Ремкомплект Г54-У |
Все модели Г54 |
| Пружина настройки давления |
По исполнению (А, Г, Б, В, Д) |
Все модели Г54 |
| Золотник регулирующий |
Зависит от условного прохода (Dy10, Dy20, Dy30) |
Все модели Г54 |
| Корпусная пробка с уплотнением |
Стандартная для трубного/стыкового присоединения |
Все модели Г54 |
Работа в экстремальных условиях и ремонтопригодность
Конструкция гидроклапана давления серии Г54-М рассчитана на работу при температурах до -40°C. Все уплотнительные материалы выбраны с учётом совместимости с широким спектром минеральных и синтетических масел, включая отечественные по ГОСТ. Модульная конструкция и широкий перечень стандартных ремкомплектов позволяют производить замену изношенных компонентов непосредственно на месте эксплуатации оборудования, минимизируя его простой.
Условное обозначение модели
Структура условного обозначения гидроклапана давления Г54 следующая:
ХГ54-ХХ(М) Климатическое исполнение
Где:
Х (первая буква) — тип присоединения: П — стыковое, отсутствие буквы — резьбовое (трубное).
Х (вторая буква) — исполнение по давлению настройки: А — 1 МПа, Г или без буквы — 2.5 МПа, Б — 6.3 МПа, В — 10 МПа, Д — 20 МПа.
54 — тип изделия (гидроклапан давления).
ХХ — условный проход и модификация: 32 — Dy10, 34 — Dy20, 35 — Dy30.
(М) — модернизированное исполнение.
Климатическое исполнение (например, УХЛ4) — для умеренного и холодного климата, категория размещения 4.

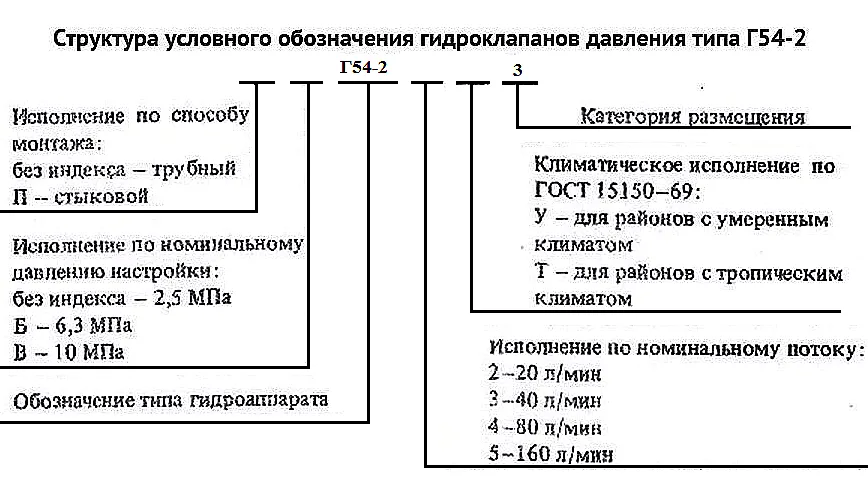

Схема структуры условного обозначения гидроклапанов серии Г54.
Габаритные и присоединительные размеры
Гидроклапаны Г54 производятся в двух основных исполнениях по типу монтажа: с резьбовым (трубным) и стыковым присоединением. Ниже приведены основные размеры для серии Г54-32.
Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)

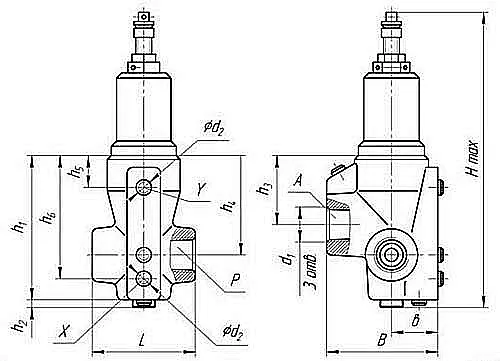

Габаритный чертёж гидроклапана давления Г54-32 (АГ54-32М, БГ54-32М и т.д.) с резьбовым подключением.
| Модель клапана |
Размеры, мм |
| d1 (вход) |
d2 (управл.) |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-32(М) |
K3/8" |
K1/8" |
201 |
50 |
79 |
91 |
2 |
48 |
64 |
22 |
79 |
32 |
| Г54-32(М) |
| БГ54-32(М) |
| ВГ54-32(М) |
| ДГ54-32(М) |
Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)

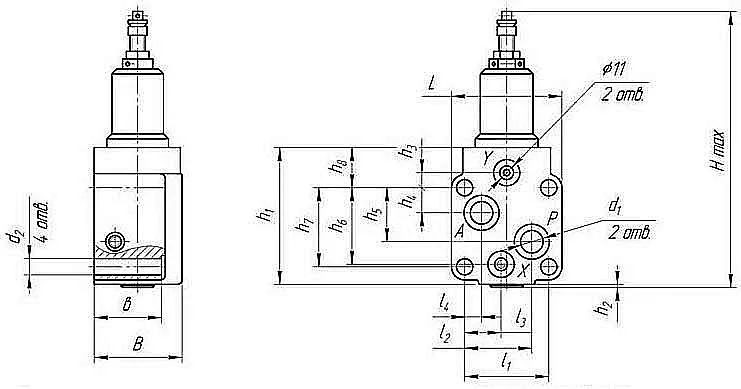

Габаритный чертёж гидроклапана давления ПГ54-32 (ПАГ54-32М, ПБГ54-32М и т.д.) со стыковым подключением.
| Модель клапана |
Размеры, мм |
| Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-32(М) |
201 |
68 |
67 |
91 |
2 |
13 |
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
| ПГ54-32(М) |
| ПБГ54-32(М) |
| ПВГ54-32(М) |
| ПДГ54-32(М) |
Примеры заказа гидроклапанов давления
Пример 1: Гидроклапан давления ПГ54-32М УХЛ4. Расшифровка: Клапан давления разности давлений, стыкового монтажа (П), номинальное давление настройки 2,5 МПа (Г/без буквы), условный проход 10 мм (32), модернизированный (М), для умеренного и холодного климата (УХЛ4).
Пример 2: Гидроклапан давления АГ54-34М УХЛ4. Расшифровка: Клапан давления разности давлений, резьбового присоединения, номинальное давление настройки 1 МПа (А), условный проход 20 мм (34), модернизированный (М), климатическое исполнение УХЛ4.
