Гидроклапан Г52-22, 23, 24 предохранительный

Гидроклапаны предохранительные Г52-2… представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Назначение клапан Г52 – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.

Структура условного обозначения гидроклапана Г52-22, Г52-23, Г52-24

Технические характеристики гидроклапанов Г52-22, Г52-23, Г52-24

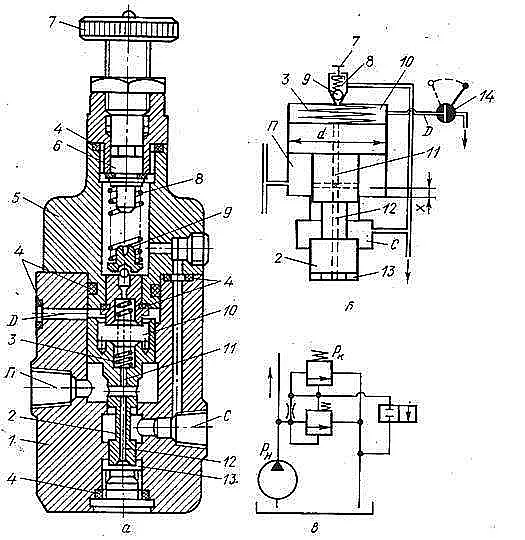

Чертеж и описание работы гидроклапана Г52-22, Г52-23, Г52-24, Г52-25

Предохранительные клапаны непрямого действия Г52-2 состоят из следующих основных деталей: корпуса 4, переливного золотника 5, пружин 9 и 14, шарикового вспомогательного клапана 12 и регулировочного винта 15. Масло из напорной линии подводится в полость 6 клапана и отводится от него в сливную линию через сливное отверстие 3. Полость 6 каналом 2 соединена с нижней торцовой полостью 1 переливного золотника и через малое отверстие 7 в золотнике с верхней торцовой полостью 10, откуда масло через вспомогательный клапан может поступать в сливную линию по каналу 11. Если давление в гидросистеме не превышает давления, на которое настроен вспомогательный клапан, последний закрыт, давления в торцовых полостях переливного золотника 5 одинаковы, и золотник прижат пружиной 9 к своему конусному седлу, вследствие этого напорная и сливная линия разъединены. Как только давление масла на вспомогательный клапан преодолевает усилие пружина 14, регулируемое винтом 15, шарик отойдет от седла, и масло в небольшом количестве из полости 6 по каналам 7 и 11 будет поступать в сливную линию. Из-за потери давления в малом отверстии 7 давление в полости 10 уменьшится, и золотник 5 переместится вверх, сжимая пружину 9 и соединяя напорную линию со сливной. Перемещение золотника вверх происходит до тех пор, пока силы от давления в полостях 1 и 6 не уравновесят силу от давления в полости 10 и усилие пружины 9. После этого давление в полости 6 (в напорной линии) автоматически поддерживается постоянным. При случайном возрастании давления в напорной линии увеличивается поток жидкости через отверстие 7 и потери давления в нем, равновесие сил на золотнике 5 нарушается, и он поднимается вверх, дополнительно сжимая пружину 9. Это приводит к уменьшению сопротивления дросселирующей щели между переливным золотником и его коническим седлом, а следовательно, к снижению давления в напорной линии до заданного уровня. Если давление в напорной линии падает ниже давления настройки вспомогательного клапана, давления в полостях 1, 6 и 10 выравниваются, и пружина 9 прижимает золотник к седлу, надежно разъединяя напорную и сливную линии. Давление в гидросистеме регулируется поворотом винта 15. Клапан может быть использован и для разгрузки системы от давления. Если отверстие 8 через кран или золотник управления соединить с линией слива, давление в полости 10 упадет, золотник 5 под действием небольшого давления (~ 0,3 МПа) в полостях 1 и 6 поднимается вверх, сжимая сравнительно слабую пружину 9 и соединяя напорную и сливную линии. При этом все масло, подаваемое насосом, сливается в бак, а давление в напорной линии не превышает 0,3 МПа. Золотник управления может входить в комплект предохранительного клапана. При выключенном электромагните золотника управления 16 полость 10 соединяется с линией слива, и гидросистема разгружается от давления; при включении электромагнита клапан работает, как было описано выше.

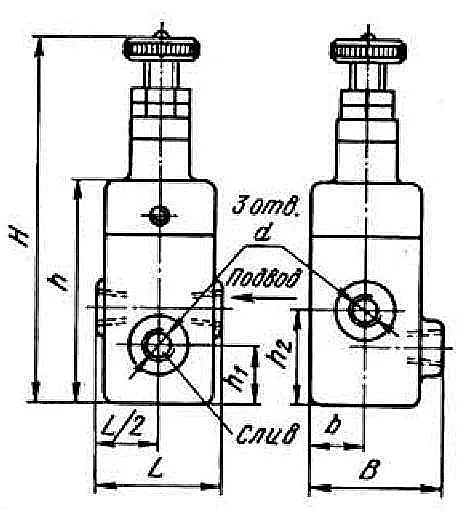

Габаритные и присоединительные размеры гидроклапанов Г52-22, Г52-23, Г52-24, Г52-25

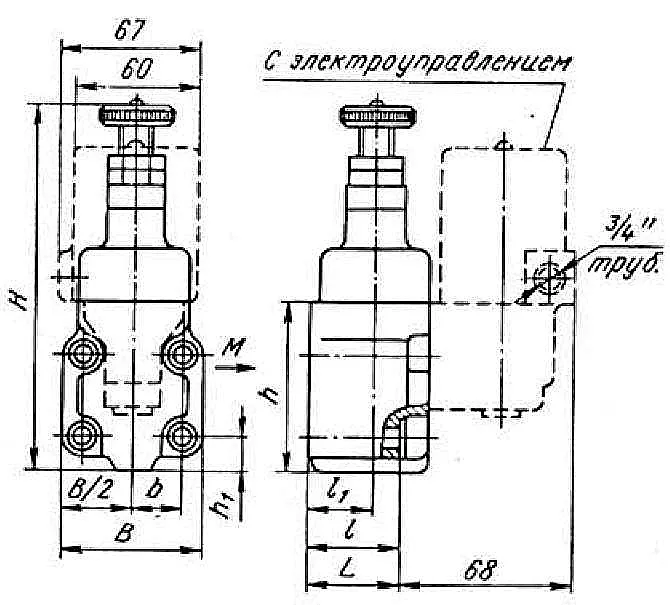

Габаритные и присоединительные размеры гидроклапанов ПГ52-22, ПГ52-23, ПГ52-24, ПГ52-25
