Гидроклапан МКРВ.../3М редукционный

Гидроклапан МКРВ.../3М редукционный — это надёжный и высокоточный гидравлический аппарат для понижения (редуцирования) давления в одной из рабочих линий. Этот гидроклапан МКРВ.../3М устанавливается в гидроприводах мобильной, стационарной и технологической техники, где требуется поддержание постоянного, ниже входящего, давления на отдельном участке гидросистемы. Гидроклапан МКРВ.../3М редукционный особенно востребован из-за своего модульного присоединения, которое позволяет создавать компактные и надёжные гидравлические блоки без лишних трубопроводов. Использование гидроклапана редукционного МКРВ.../3М повышает общую безопасность и стабильность работы гидрооборудования.

Описание и назначение гидроклапанов серии МКРВ.../3М

Гидроклапан редукционный МКРВ.../3М предназначен для поддержания заданного постоянного давления в ответвлении гидравлической системы независимо от колебаний давления в главной линии. Основная область применения клапанов серии МКРВ.../3М — это гидроприводы промышленного оборудования: прессы, металлообрабатывающие станки, литейные и литьевые машины, а также мобильная техника (экскаваторы, краны, погрузчики). Внедрение гидроклапана МКРВ.../3М редукционного позволяет модернизировать существующее оборудование, сократить количество трубных соединений и тем самым повысить надёжность всей гидросистемы. Благодаря модульному монтажу, клапан МКРВ.../3М легко интегрируется в гидравлические панели и распределительные блоки.

Основные параметры, габариты и код ТН ВЭД

Серия гидроклапанов МКРВ.../3М представлена тремя основными моделями, различающимися максимальным рабочим давлением и диапазоном его регулировки: МКРВ10/3М2Р1, МКРВ10/3М2Р2 и МКРВ10/3М2Р3. Все модели имеют одинаковый условный проход Ду 10 мм, номинальный расход 63 л/мин и массу 3.3 кг. Гидроклапан редукционный МКРВ.../3М монтируется на монтажную плиту или гидропанель с помощью четырёх шпилек/винтов М6. Данное изделие классифицируется под код ТН ВЭД 8412.29.000.9 (прочие гидравлические силовые устройства).

Технические характеристики гидроклапана редукционного МКРВ.../3М

Ключевые параметры для выбора нужной модификации гидроклапана МКРВ.../3М редукционного — максимально допустимое давление на выходе и диапазон его регулировки. В таблице ниже представлены точные данные для всех моделей серии.

Принцип работы гидроклапана МКРВ.../3М

Принцип действия гидроклапана редукционного МКРВ.../3М основан на уравновешивании сил давления рабочей жидкости и усилия настройки пружины. Когда давление в управляемой линии (P) превышает значение, заданное регулировочным устройством (винтом, рукояткой), золотник клапана смещается, перекрывая или ограничивая поток из входной магистрали в регулируемую. Вспомогательный пилотный клапан обеспечивает точное и стабильное управление основным золотником. Таким образом, гидроклапан МКРВ.../3М редукционный динамически поддерживает установленное давление в подводящей линии, «сбрасывая» излишки в дренаж или другую часть системы.

Рис. 1. Условное графическое обозначение редукционного гидроклапана серии МКРВ.../3М в гидравлических схемах.

Температурный режим работы и срок службы

Гидроклапан МКРВ.../3М редукционный рассчитан для работы на минеральных маслах с вязкостью от 22 до 200 сСт в температурном диапазоне рабочей среды от +10°C до +70°C. Рекомендуемая тонкость фильтрации масла — 40-80 мкм для обеспечения долговременной и безотказной работы. При соблюдении условий эксплуатации, своевременном обслуживании и использовании рекомендованных рабочих жидкостей ресурс гидроклапана МКРВ.../3М составляет несколько десятков тысяч рабочих часов. На оборудование распространяется гарантия производителя.

Что говорит один модульный клапан другому, когда они собраны в блок? «Держи давление, дружище МКРВ.../3М!»

Область применения: на каком оборудовании используется

Гидроклапан редукционный МКРВ.../3М находит широкое применение во всех отраслях промышленности, где используются гидроприводы:

Стационарное оборудование: гидравлические прессы, станки с ЧПУ, литьевые машины для пластмасс, оборудование для металлургии и деревообработки.
Мобильная техника: экскаваторы, бульдозеры, автокраны, погрузчики, сельскохозяйственные и дорожные машины.
Специальная техника: испытательные стенды, гидравлические подъёмники, энергетическое оборудование.

Установка гидроклапана МКРВ.../3М редукционного позволяет защитить чувствительные контуры гидросистемы (например, контуры управления или подачи смазки) от скачков давления в основном насосном контуре.

Ремонтный комплект и часто заменяемые запчасти

Для гидроклапана редукционного МКРВ.../3М наиболее часто требуются уплотнительные кольца, обеспечивающие герметичность стыков модульного блока. Список ремкомплекта включает резиновые кольца по ГОСТ 9833-73/ГОСТ 18829-73:

Помимо колец, в процессе эксплуатации может потребоваться замена регулировочной пружины или промывка/замена вспомогательного управляющего клапана при его засорении.

Принцип работы и тип управления

Рабочим органом гидроклапана МКРВ.../3М редукционного является золотник, перемещение которого регулируется давлением в управляющей линии и усилием настроечной пружины. Тип управления настройкой давления зависит от модификации:

В — регулировочный винт (для точной настройки инструментом).
Р — рукоятка (для оперативной регулировки вручную).
К — замковое устройство (фиксация настройки от несанкционированного доступа).
П — колпачок с пломбой (максимальная защита заданного параметра).

Таким образом, гидроклапан МКРВ.../3М может адаптироваться под различные требования по удобству эксплуатации и безопасности.

Работа в экстремальных условиях

Стандартные модели гидроклапана редукционного МКРВ.../3М рассчитаны на эксплуатацию в условиях умеренного и холодного климата (исполнение УХЛ). Они совместимы с широким спектром минеральных масел, применяемых в отечественной технике, в том числе соответствующих ГОСТ. Ввиду своей модульной конструкции, гидроклапан МКРВ.../3М редукционный может быть демонтирован и подвергнут чистке или замене уплотнений в полевых или цеховых условиях при наличии минимального набора инструментов, что крайне важно для мобильной техники и удалённых объектов.

Условное обозначение (шифр) модели

Маркировка гидроклапана МКРВ.../3М редукционного содержит всю информацию о его параметрах и исполнении.

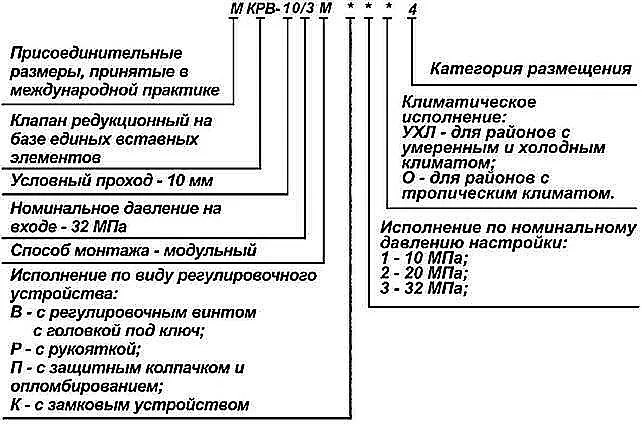

Структура условного обозначения гидроклапанов серии МКРВ.../3М.

Пример расшифровки: Гидроклапан МКРВ-10/3М2Р1 УХЛ4.
МКРВ — клапан редукционный модульный.
10 — условный проход 10 мм.
3М — тип конструкции (модульный монтаж).
2 — наличие вспомогательного клапана.
Р1 — тип управления «рукоятка» и вариант давления (диапазон 0.3-10.0 МПа).
УХЛ4 — климатическое исполнение (для районов с умеренным и холодным климатом, категория размещения 4).

Габаритные и присоединительные размеры

Гидроклапан редукционный МКРВ.../3М имеет стандартизированные посадочные размеры для модульного монтажа на распределительную плиту. Монтаж осуществляется на четыре резьбовых отверстия под шпильки или винты М6. При сборке блока из нескольких аппаратов их стыковочные поверхности герметизируются уплотнительными кольцами из комплекта поставки. Конкретные габаритные чертежи предоставляются по запросу.

Примеры заказа и комплектация

Стандартная комплектация поставки включает сам гидроклапан МКРВ.../3М редукционный в сборе и руководство по эксплуатации. По запросу возможно укомплектовать заказ набором запасных уплотнительных колец.
Пример оформления заказа: «Гидроклапан редукционный МКРВ-10/3М2Р1 УХЛ4 в количестве 2 шт.». Заказать нужную модель гидроклапана МКРВ.../3М вы можете, связавшись с нашими менеджерами через сайт 777-gidra.ru.

Поставщик и доставка по России

Официальный поставщик гидроклапанов серии МКРВ.../3М — компания ГИДРАВЛИКА. Мы осуществляем прямые поставки качественных гидравлических компонентов с склада в Екатеринбурге. Доставка возможна во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Сроки и условия доставки уточняйте у наших специалистов.
