Гидроклапан КХД 32-320 – это высокоточное устройство, предназначенное для автоматического управления нагрузкой в гидравлических контурах с переменным расходом рабочей среды. Основная функция данного гидроклапана заключается в стабилизации давления и разгрузке насосного агрегата при достижении системой заданного порогового значения, что предотвращает перегрузки и повышает энергоэффективность оборудования.
Общее описание и конструктивные особенности
Устройство КХД 32-320 представляет собой разгрузочный клапан прямого действия, интегрируемый в гидравлические системы промышленных станков, прессового оборудования и мобильной техники. Гидроклапан КХД 32-320 обеспечивает автоматическое переключение потока рабочей жидкости на гидроаккумулятор или сливную линию, поддерживая давление в заданном диапазоне и защищая насос от работы в режиме постоянной высокой нагрузки. Ресурс работы устройства напрямую зависит от качества применяемого масла и регулярности сервисного обслуживания.
Код ТН ВЭД для изделий данного типа: 8481.20.000.
Габариты и масса модели КХД 32-320
Клапан отличается компактной конструкцией, облегчающей его монтаж в ограниченном пространстве гидростанции. Ниже приведены основные размерные параметры и вес для стандартного исполнения.
| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В) | 254 × 82 × 187 мм |
| Масса (нетто) | 18 кг |
| Условный проход (Ду) | 32 мм |
Один гидроклапан КХД 32-320 говорит другому: «Знаешь, я иногда чувствую себя немного под давлением». Второй отвечает: «Да расслабься, главное – стабильно держи заданный диапазон!»
Ключевые технические характеристики
Технические параметры гидроклапана КХД 32-320 определяют его применение в системах с высоким рабочим давлением и значительными расходами рабочей среды.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 32 МПа (320 бар) |
| Максимальный расход рабочей жидкости | 200 л/мин |
| Диапазон рабочих температур | от -40°C до +60°C |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, соответствующие ГОСТ 17479.3 |
| Присоединительные размеры | Резьбовые соединения согласно паспорту, стандартные фланцы |
Преимущества и особенности эксплуатации
Использование гидроклапана КХД 32-320 в составе гидравлической системы предоставляет ряд значимых эксплуатационных преимуществ:
- Снижение эксплуатационных затрат: Автоматическая разгрузка насоса при достижении заданного давления уменьшает его износ и потребление энергии.
- Повышение надежности системы: Стабилизация давления предотвращает возникновение гидроударов и продлевает ресурс всех компонентов гидросистемы.
- Простота монтажа и настройки: Компактные габариты и стандартные присоединительные размеры упрощают интеграцию в существующие схемы.
- Широкий температурный диапазон: Возможность работы в условиях как отрицательных, так и повышенных температур окружающей среды.
- Совместимость с типовыми гидростанциями: Гидроклапан КХД 32-320 может быть эффективно использован в большинстве распространенных промышленных и мобильных гидросистем.
Принцип функционирования в гидросистеме
Гидроклапан КХД 32-320 функционирует по принципу автоматического управления давлением посредством подпружиненного золотника. При запуске системы рабочая жидкость от насоса поступает через клапан в напорную магистраль. Когда давление достигает верхней установленной границы (32 МПа), золотник под действием этого давления преодолевает усилие пружины и смещается, перенаправляя поток либо на аккумулятор для накопления энергии, либо на слив, тем самым разгружая насос. При падении давления в системе ниже нижнего порога срабатывания, пружина возвращает золотник в исходное положение, подключая насос для восстановления давления. Регулировка порогов срабатывания осуществляется специальным винтом. Выбор именно гидроклапана КХД 32-320 обеспечивает точное поддержание заданных параметров.
Режимы работы и факторы, влияющие на ресурс
Оборудование рассчитано на работу в непрерывном и циклическом режимах. Срок службы конкретного гидроклапана КХД 32-320 в значительной степени зависит от условий эксплуатации. Ключевыми факторами, определяющими ресурс, являются чистота рабочей жидкости (своевременная фильтрация масла), соблюдение допустимого диапазона температур и давлений, а также регулярность технического обслуживания. Гарантийный срок службы составляет 24 месяца, а прогнозируемый полный ресурс при соблюдении регламентов достигает 8-10 лет.
Область применения и типы оборудования
Данный гидроклапан нашел широкое применение в различных отраслях промышленности, где требуется стабильное поддержание высокого давления в системах с переменным потреблением. Гидроклапан КХД 32-320 часто используется на следующем оборудовании:
- Металлообрабатывающее и кузнечно-прессовое оборудование: Гидравлические прессы, штамповочные и гибочные машины.
- Строительная и дорожная техника: Экскаваторы, автокраны, буровые установки, где наблюдаются периодические пиковые нагрузки.
- Литейное производство: Машины для литья под давлением.
- Стационарные гидростанции и насосные группы для технологических линий.
- Нефтегазовое оборудование: Силовые гидравлические приводы станков-качалок и другого промыслового оснащения.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания устройства в работоспособном состоянии рекомендуется иметь ремкомплект. Ниже перечислены компоненты, наиболее подверженные износу.
| Наименование запчасти | Причина и условия износа |
|---|
| Уплотнительные манжеты и кольца | Постепенная потеря эластичности и герметичности из-за высокого давления и температурных перепадов. |
| Рабочая пружина золотника | Усталость металла при циклических нагрузках, что может привести к изменению параметров срабатывания гидроклапана КХД 32-320. |
| Золотник (запорно-регулирующий элемент) | Абразивный износ при наличии загрязнений в рабочей жидкости. |
| Регулировочный винт с контргайкой | Механический износ резьбы при частых перенастройках давления. |
Типичные ошибки при подборе гидроклапана
- Несоответствие давления: Выбор модели с номинальным давлением ниже максимального рабочего в системе.
- Игнорирование расхода: Подбор устройства, пропускная способность которого не соответствует максимальному расходу системы, приводящий к потерям давления.
- Неверный тип рабочей среды: Использование клапана, предназначенного для других жидкостей (например, воды), в масляных гидросистемах.
- Пренебрежение температурным режимом: Неучёт экстремально низких или высоких температур окружающей среды и рабочей жидкости.
- Ошибки в подключении: Неправильное присоединение линий (напорной, сливной, управления), ведущее к некорректной работе или поломке.
Расшифровка условного обозначения
Маркировка КХД 32-320 содержит всю необходимую информацию для идентификации:
- КХД – обозначает «Клапан Холостого хода (разгрузочный)».
- 32 – условный проход (Ду) в миллиметрах.
- 320 – номинальное рабочее давление в атмосферах (соответствует 32 МПа).
- УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в помещениях с искусственно регулируемыми условиями).
Варианты заказа и поставки
При оформлении заказа на сайте 777-gidra.ru следует указать требуемую модификацию:
- КХД-32/320 УХЛ4 – стандартное исполнение для большинства регионов России.
- КХД-32/320 04.1 – исполнение для эксплуатации в тропическом климате.
- КХД-32/320 с усиленной пружиной – вариант для систем с частыми и резкими пиковыми нагрузками.
Доставка оборудования бренда ГИДРАВЛИК осуществляется поставщиком «ГИДРАВЛИКА» по всей территории России и в страны СНГ. Отгрузка производится со складов в Москве, что позволяет организовать оперативную доставку в такие ключевые промышленные центры, как Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Техническая консультация по подбору аналога под вашу систему доступна нашим специалистам. Для получения коммерческого предложения или уточнения характеристик оставьте заявку или свяжитесь с нами через раздел Контакты.

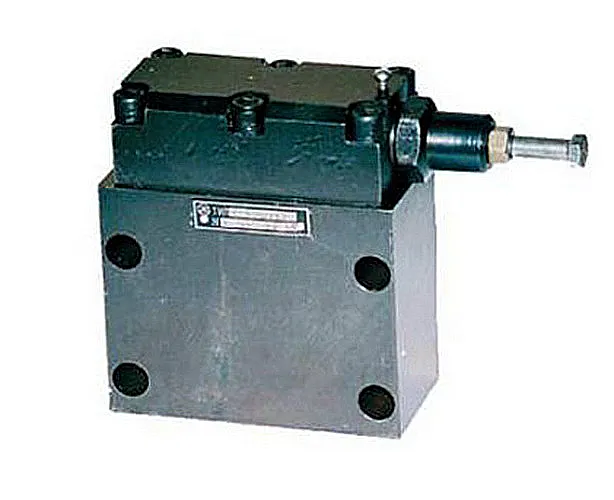

Изображение 1: Внешний вид гидроклапана КХД 32-320. Модель в сборе, вид сбоку, основные габаритные размеры.

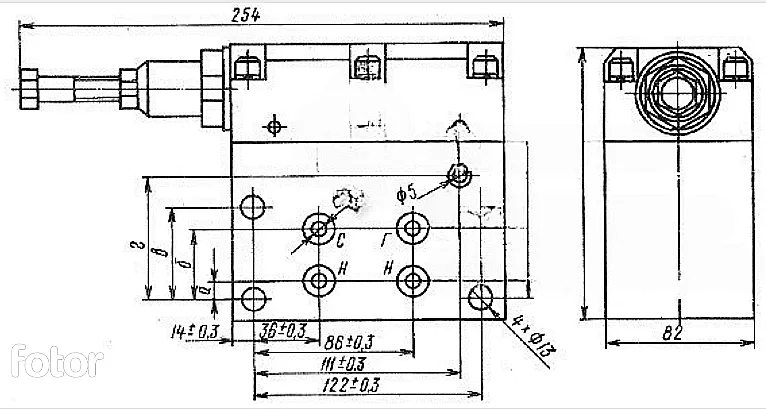

Изображение 2: Присоединительные размеры гидроклапана КХД 32-320. Схема с размерами для монтажа, расположение крепежных отверстий и портов.
