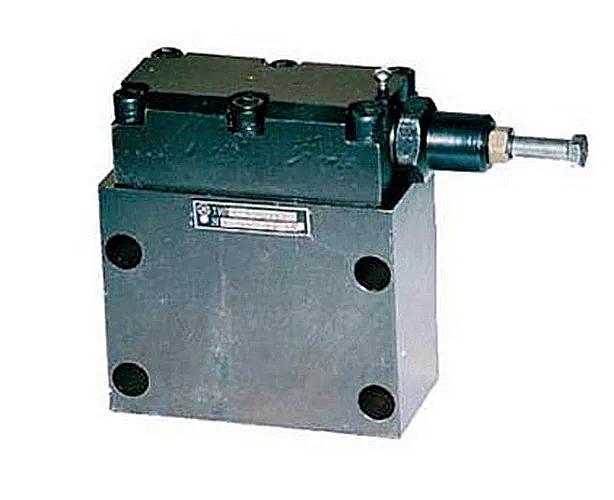

Гидроклапан КХД 8-160 представляет собой автоматическое разгрузочное устройство, предназначенное для эффективного управления гидравлическими системами с переменной нагрузкой. Основная функция данной арматуры — защита насосного агрегата от перегрузок и оптимизация энергопотребления за счёт перевода насоса в режим холостого хода при достижении в системе заданного давления. Этот клапан является важным компонентом гидростанций и насосных групп, обеспечивающим стабильность работы прессового, литьевого и подъёмно-транспортного оборудования.
Описание и сфера применения
Клапан КХД 8-160 применяется в гидравлических системах с активным использованием гидроаккумулятора. Его ключевая задача — автоматическое управление работой насоса в циклах «нагрузка — разгрузка». Устройство востребовано в отраслях, где технологические процессы сопряжены с периодическими пиковыми нагрузками: металлообработка, производство пластмасс, строительство, эксплуатация спецтехники. Точная регулировка порогов срабатывания позволяет адаптировать гидроклапан КХД 8-160 под параметры конкретной гидросистемы.
Масса, основные габариты и код товарной номенклатуры
Масса изделия — 10 кг. Габаритные размеры составляют 254 мм в длину, 82 мм в ширину и 150 мм в высоту. Для таможенного оформления используется код ТН ВЭД 8481.20.000 (аппаратура для автоматического регулирования давления). Такие параметры облегчают монтаж на гидравлические распределительные плиты в условиях ограниченного пространства.
| Параметр | Значение |
|---|
| Масса | 10 кг |
| Длина | 254 мм |
| Ширина | 82 мм |
| Высота | 150 мм |
| Код ТН ВЭД | 8481.20.000 |
На стройплощадке новый прораб спрашивает у механика: «Что у тебя за маленькая коробочка с трубками на гидростанции?» Механик, устало вытирая руки: «Это, барин, не коробочка, а гидроклапан КХД 8-160. Он тут самый умный — как давление подскочит, сразу насос в отпуск отправляет, чтобы тот не надорвался».
Технические параметры устройства
Таблица ниже содержит ключевые эксплуатационные характеристики, знание которых необходимо для корректного подбора и интеграции устройства в гидросистему.
| Наименование параметра | Значение |
|---|
| Условный проход (номинальный диаметр) | 8 мм |
| Рабочее давление, номинальное | 16 МПа (160 кгс/см²) |
| Пропускная способность (расход) | до 10 л/мин |
| Тип рабочей среды | Минеральные гидравлические масла марок И-Г-А, И-Г-С и аналогов |
| Диапазон рабочих температур жидкости | от -40°С до +80°С |
| Присоединительная резьба | Стыковое соединение под уплотнение по торцу (фланец) |
| Масса | 10 кг |
Преимущества и эксплуатационные особенности
Выбор именно этой модели гидроклапана КХД 8-160 обусловлен рядом технических и экономических преимуществ для инженерно-технического персонала:
1. Снижение энергопотребления. Автоматический перевод насоса на холостой ход в периоды, когда аккумулятор заряжен, позволяет сократить расход электроэнергии на 30-40%, что особенно важно для оборудования с продолжительным технологическим циклом.
2. Увеличение ресурса насосного агрегата. Исключение режима постоянной работы под полной нагрузкой уменьшает износ деталей насоса, продлевая межремонтный период всей гидростанции.
3. Стабильность рабочего давления. Точная регулировка верхнего и нижнего порогов срабатывания обеспечивает поддержание давления в гидроаккумуляторе в заданном диапазоне, гарантируя надежность работы исполнительных механизмов.
4. Простота монтажа и обслуживания. Компактное стыковое исполнение и наличие регулировочного винта с контргайкой упрощают установку и последующую настройку клапана на объекте.
5. Широкая совместимость. Конструкция и параметры гидроклапана КХД 8-160 позволяют интегрировать его как в новые проекты, так и в действующие гидросистемы типового промышленного оборудования.
Принцип функционирования в гидравлическом контуре
Работа клапана основана на управлении потоком рабочей жидкости с помощью комбинации обратного клапана и пилотного управляющего узла. В начальной фазе, пока давление в гидроаккумуляторе не достигло установленного верхнего предела, жидкость свободно поступает от насоса через открытый обратный клапан, накапливая энергию. При достижении давления настройки (16 МПа) жидкость по управляющей магистрали воздействует на поршень или золотник пилотной ступени, преодолевая усилие пружины. Это приводит к открытию основного сливного канала. Давление после насоса падает, обратный клапан закрывается, а насос, испытывая минимальное противодавление, переходит в режим разгрузки. При расходе жидкости из аккумулятора и последующем падении давления в нём ниже нижнего порога настройки, управляющий элемент под действием пружины возвращается в исходное положение, сливной канал закрывается, и насос снова начинает наполнять систему.
Условия эксплуатации и ресурс
Устройство рассчитано на длительную работу в составе гидравлического оборудования. Допустимый температурный диапазон для рабочей среды составляет от -40°C до +80°C, что позволяет использовать гидроклапан КХД 8-160 как в отапливаемых цехах, так и на открытых площадках в зимний период. Ресурс работы напрямую зависит от качества технического обслуживания гидросистемы. При использовании гидравлического масла с рекомендуемой вязкостью (10-400 сСт) и соблюдении требований по фильтрации (тонкость фильтрации не грубее 25 мкм) срок службы клапана до первого капитального ремонта может превышать 10 лет. Наибольшее влияние на износ оказывают абразивные частицы в жидкости и гидроудары.
Основные области применения
Данный тип автоматической разгрузочной арматуры находит применение на широком спектре оборудования:
• Прессовое оборудование: кривошипные, гидравлические и эксцентриковые прессы для штамповки, гибки металла.
• Оборудование для переработки пластмасс: литьевые машины, термопластавтоматы.
• Строительная и дорожная техника: экскаваторы-погрузчики, автокраны, гусеничные краны, грунтовые катки.
• Подъёмно-транспортные механизмы: гидроприводы конвейеров, подъёмники, краны-манипуляторы.
• Специализированные гидростанции испытательных стендов, технологических линий. Установка гидроклапана КХД 8-160 особенно эффективна в системах, где гидроаккумулятор используется для компенсации пиковых расходов или в качестве аварийного источника энергии.
Состав ремонтного комплекта и типовые неисправности
Большинство отказов устройства связано с износом уплотнительных элементов и загрязнением внутренних каналов. Ниже приведён список наиболее часто заменяемых деталей.
| Наименование запчасти | Причина и признаки износа |
|---|
| Уплотнительные кольца (манжеты) поршня/золотника | Потеря эластичности, растрескивание из-за старения резины или несовместимости с рабочей средой. Приводит к подтеканиям и нарушению баланса давлений в управляющей полости. |
| Пружина настройки давления | Усталость металла при циклических нагрузках, приводящая к изменению усилия сжатия и, как следствие, к сдвигу порогов срабатывания клапана. |
| Шарик или тарелка обратного клапана | Износ или приработка посадочного седла, возникновение рисок на поверхности. Проявляется в неполном запирании и перетекании жидкости из аккумулятора в обратном направлении. |
| Регулировочный винт с резьбой | Механические повреждения резьбы, деформация. Усложняет или делает невозможной точную настройку давления. |
Распространённые ошибки при подборе аналога
При выборе разгрузочного клапана для замены или модернизации системы инженеры часто допускают следующие недочёты:
1. Ориентация только на присоединительные размеры. Совпадение межосевых расстояний отверстий не гарантирует корректную работу, если не учтены номинальное давление и расход системы.
2. Игнорирование типа рабочей жидкости. Использование клапана, рассчитанного на минеральное масло, в системе с водно-гликолевой смесью или биоразлагаемой жидкостью без замены уплотнений неминуемо приведёт к их разрушению.
3. Несоответствие температурного диапазона. Установка клапана, не предназначенного для низких температур, в неотапливаемом помещении вызовет залипание подвижных элементов и отказ системы.
4. Пренебрежение требованием к фильтрации. Подключение устройства к системе с загрязнённым маслом без установки фильтра тонкой очистки резко сокращает его ресурс.
Расшифровка заводской маркировки
Обозначение КХД-8/160 УХЛ4 несёт в себе полную информацию об устройстве:
• КХД — Клапан разгрузочный автоматический.
• 8 — Условный проход, выраженный в миллиметрах.
• 160 — Рабочее давление, выраженное в условных единицах (умножение на коэффициент 0,1 даёт значение в МПа: 160 * 0,1 = 16 МПа).
• УХЛ — Климатическое исполнение для районов с умеренным и холодным климатом.
• 4 — Категория размещения: эксплуатация в закрытых помещениях без искусственного регулирования климатических условий (склады, цеха).
Чертёж и схема монтажа

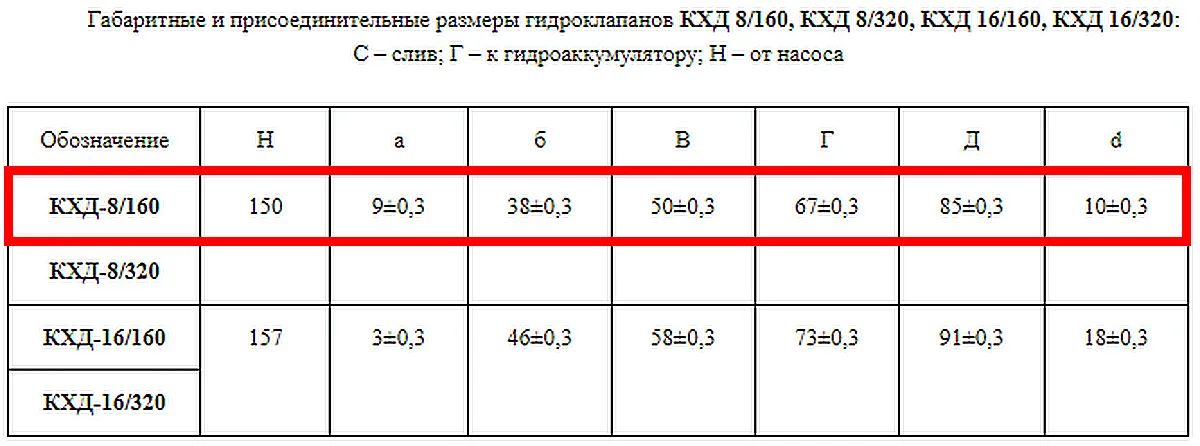

Для проверки геометрической совместимости с существующей гидрораспределительной плитой необходимо сверить присоединительные размеры, представленные на чертеже.

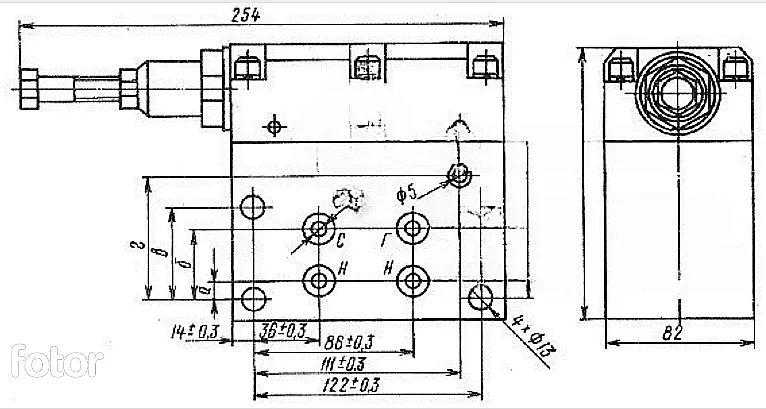

Рис. 1. Общий вид и габаритные размеры клапана КХД 8-160, вид со стороны монтажной плиты.
Монтаж осуществляется на плоскую расточенную плиту через четыре отверстия диаметром 11 мм. Межосевое расстояние отверстий крепления составляет 220 мм. На корпусе клапана нанесены буквенные обозначения портов: Р (вход от насоса), А (выход к гидроаккумулятору), Т (слив в бак).
Рис. 2. Схема подключения клапана КХД 8-160 в гидравлическую систему с насосом (Н) и аккумулятором (Ак).
Рис. 3. Чертёж монтажной плиты с указанием координат отверстий под крепёж и уплотнительные кольца.
Типичные варианты заказа
Для оформления заказа необходимо указать точное заводское обозначение. Приведём несколько реальных примеров:
1. Базовый вариант для замены: Клапан разгрузочный автоматический КХД-8/160 УХЛ4. Используется для ремонта существующего оборудования.
2. Модификация с иным давлением: КХД-8/100 УХЛ4 (для систем с номинальным давлением 10 МПа). Подбирается под параметры гидростанции.
3. Комплект с запасными уплотнениями: КХД-8/160 УХЛ4 с ремкомплектом уплотнительных колец. Рекомендуется для запасных частей на ответственных производствах с целью сокращения времени ремонта.
Разгрузочный гидроклапан КХД 8-160 от бренда ГИДРАВЛИК является проверенным решением для построения энергоэффективных и надежных гидросистем. Его применение сокращает эксплуатационные расходы и повышает стабильность технологических процессов. Поставки осуществляются напрямую от производителя, компанией ГИДРАВЛИКА, что гарантирует оригинальное качество, доступные цены и наличие на складе. Мы обеспечиваем оперативную доставку во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Казахстан и Беларусь. Наши технические специалисты готовы оказать консультацию по подбору, совместимости и настройке оборудования. Для получения коммерческого предложения или технической поддержки оставьте заявку через форму на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
