В системах пневматики и автоматизации надежное и герметичное соединение компонентов является ключевым фактором бесперебойной работы. Решение этой задачи обеспечивают фитинговые соединения, среди которых особое место занимают футорки типов ФК; ФG; ФКG; ФGG. Это специализированные переходники, предназначенные для согласования разнотипных присоединительных резьб пневмолиний и аппаратуры. Бренд ГИДРАВЛИКА предлагает широкий ассортимент этих надежных элементов, выполненных из качественной никелированной латуни.
Описание и область применения футорок ФК; ФG; ФКG; ФGG

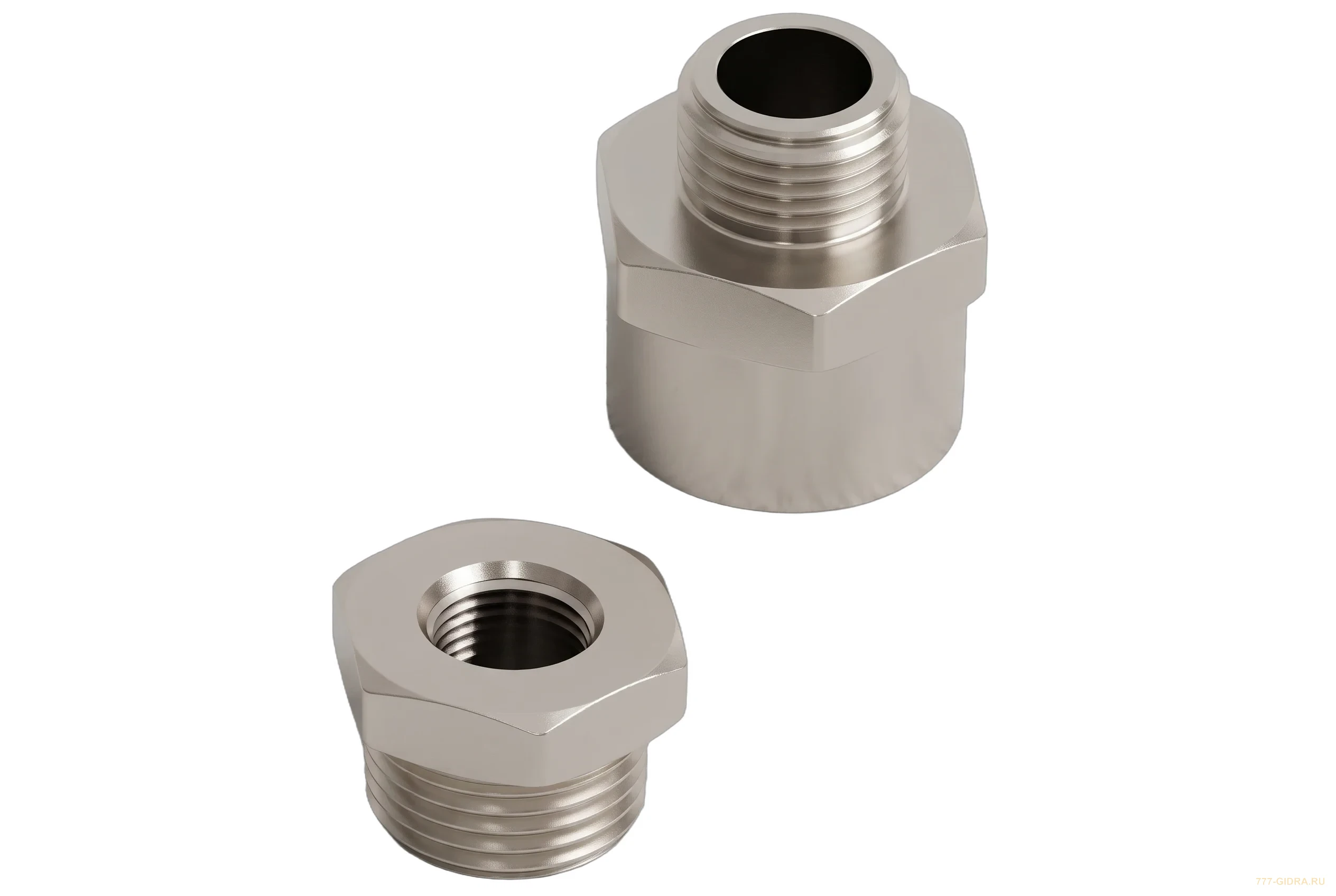

Футорки представляют собой компактные резьбовые элементы, служащие для перехода с одного типа или размера резьбы на другой. Они незаменимы при монтаже пневматических систем, когда оборудование, трубы и агрегаты имеют разные присоединительные параметры. Серия Футорки ФК; ФG; ФКG; ФGG охватывает наиболее распространенные конфигурации. Модели ФК и ФG предназначены для перехода с большей наружной резьбы на меньшую внутреннюю, а ФКG и ФGG — наоборот, с меньшей наружной на большую внутреннюю. Тип резьбы обозначается символами: R — коническая трубная резьба, G — цилиндрическая трубная резьба.
Основная рабочая среда для футорок серии Футорки ФК; ФG; ФКG; ФGG — сжатый воздух. Эти элементы находят применение в промышленных пневмосистемах, оборудовании для автоматизации производственных линий, системах управления станками, пневмоцилиндрах и клапанах. Правильный подбор футорок типов ФК; ФG; ФКG; ФGG исключает протечки и обеспечивает долговечность соединения.
Основные характеристики, материал и код ТН ВЭД
Все футорки ФК; ФG; ФКG; ФGG производятся из высококачественной латуни с никелевым покрытием, что обеспечивает коррозионную стойкость, механическую прочность и эстетичный внешний вид. Код ТН ВЭД для подобных фитингов из латуни обычно относится к группе 7307 29 000 0 (прочие резьбовые соединения).
| Диапазон присоединительных размеров |
от R1/8" / G1/8" до R1" / G3/4" |
| Вес футорки (типовой) |
от ~5 до ~50 грамм (зависит от размера) |
| Диапазон габаритных размеров (Д×Ш) |
~13×8мм до ~35×17мм |
| Тип рабочей среды |
Воздух, инертные газы |
| Рабочее давление |
Определяется допустимым давлением для присоединяемых трубопроводов (обычно до 1,0 МПа/10 бар) |
| Температурный диапазон |
Определяется температурой трубопроводов, совместим с промышленными условиями |
Технические характеристики футорки ФК (наружная R - внутренняя G)
Наружная резьба (R) |
Внутренняя резьба (G) |
Высота под ключ (B), мм |
Длина (L), мм |
Ключ (Sw), мм |
R1/4” |
G1/8” |
11.0 |
16.0 |
14 |
R3/8” |
11.5 |
16.5 |
17 |
R1/2” |
14.0 |
19.5 |
22 |
R1” |
G3/4” |
17.0 |
25.0 |
27 |
Изображение: Футорка ФК с шестигранником под ключ.
Технические характеристики футорки ФG (наружная G - внутренняя G)
Наружная резьба (G) |
Внутренняя резьба (G1) |
Высота под ключ (H), мм |
Длина (L), мм |
Ключ (Sw), мм |
G1/4” |
G1/8” |
8 |
13.0 |
17 |
G3/4” |
G3/8” |
12.5 |
18.0 |
27 |
G1/2” |
Изображение: Футорка ФG с цилиндрической резьбой с двух сторон.
Технические характеристики футорки ФКG (наружная R - внутренняя G, МЕН→БОЛ)
Наружная резьба (R) |
Внутренняя резьба (G) |
Высота под ключ (B), мм |
Длина (L), мм |
Ключ (Sw), мм |
R1/8” |
G1/8” |
8.0 |
20.0 |
14 |
R1/2” |
14.0 |
34.5 |
26 |
G3/4” |
35.0 |
32 |
Изображение: Футорка ФКG с внешней конической и внутренней цилиндрической резьбой.
Технические характеристики футорки ФGG (наружная G - внутренняя G, МЕН→БОЛ)
Наружная резьба (G) |
Внутренняя резьба (G1) |
Высота под ключ (H), мм |
Длина (L), мм |
Ключ (Sw), мм |
G1/8” |
G1/8” |
6 |
16.5 |
14 |
G1/2” |
10 |
30.5 |
26 |
Изображение: Футорка ФGG с цилиндрической резьбой с двух сторон для увеличения размера.
Принцип работы, подключение и монтаж
Принцип действия футорок типов ФК; ФG; ФКG; ФGG основан на механическом соединении двух резьбовых участков. Футорка представляет собой цельную деталь, обеспечивающую жесткую связь. Монтаж осуществляется путем вкручивания наружной резьбы футорки в порт оборудования или трубы и последующего подключения к внутренней резьбе футорки другого элемента системы. Для обеспечения герметичности на конической резьбе (R) уплотнение происходит за счет деформации резьбовых витков, а на цилиндрической (G) — с использованием уплотнительных материалов (лента ФУМ, нить). Наличие шестигранника под ключ облегчает монтаж. Надежность соединений серии Футорки ФК; ФG; ФКG; ФGG проверена в реальных условиях эксплуатации.
Температурный режим и срок службы
Производительность и надежность серии Футорки ФК; ФG; ФКG; ФGG сохраняются в широком температурном диапазоне, характерном для промышленных пневмосистем. Латунное исполнение обеспечивает хорошую теплопроводность и стойкость к перепадам температур. Срок службы футорок определяется условиями эксплуатации и правильностью монтажа. При отсутствии агрессивных сред, вибраций и чрезмерных механических нагрузок эти элементы служат годами без потери свойств.
Условное обозначение и пример заказа
Структура обозначения: ФУТОРКА <тип> – <размер наружной резьбы>Х<размер внутренней резьбы>.
Буквенный код обозначает тип комбинации резьб: ФК (R→G), ФG (G→G), ФКG (R→G для перехода МЕН→БОЛ), ФGG (G→G для перехода МЕН→БОЛ).
Примеры заказа:
• ФУТОРКА ФК – 1/2Х3/8 — переход с наружной конической резьбы 1/2" на внутреннюю цилиндрическую 3/8".
• ФУТОРКА ФGG – 1/4Х1/2 — переход с меньшей наружной цилиндрической резьбы 1/4" на большую внутреннюю цилиндрическую 1/2".
Почему футорка — лучший дипломат в пневмосистеме? — Потому что она всегда находит общий язык между двумя разными резьбами!
— Самое важное для надежной системы — это крепкие узы! — сказала футорка, затягивая соединение.
Основные области применения и совместимость
Футорки серии Футорки ФК; ФG; ФКG; ФGG используют везде, где требуется стыковка пневмокомпонентов с различными присоединительными размерами. Это могут быть производственные линии, логистические комплексы, станки с ЧПУ, упаковочное оборудование. Совместимы с пневмоцилиндрами, клапанами, фильтрами-влагоотделителями и другим оборудованием ведущих производителей. Стандартизированные резьбы обеспечивают широкую универсальность. Эти фитинги, такие как футорки ФК; ФG; ФКG; ФGG, незаменимы и при ремонте, и при модернизации систем.
Работа в экстремальных условиях и ремонтопригодность
Конструктивная прочность и материал делают серию Футорки ФК; ФG; ФКG; ФGG устойчивой к стандартным промышленным нагрузкам. В условиях низких температур (до -40°C) и при работе со стандартными смазочными маслами (по ГОСТ) латунь сохраняет свойства. Сами футорки не ремонтируются, они являются сменными элементами, однако их замена в полевых условиях предельно проста — достаточно гаечного ключа. Это позволяет быстро восстанавливать герметичность системы.
Гарантии качества и доставка по России
Бренд ГИДРАВЛИКА гарантирует высокое качество и полное соответствие всех поставляемых фитингов серии Футорки ФК; ФG; ФКG; ФGG заявленным характеристикам. Мы осуществляем поставки напрямую из Екатеринбурга во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Оформить заказ на любые модели ФК; ФG; ФКG; ФGG можно на сайте 777-gidra.ru, а также связавшись с менеджерами компании.
