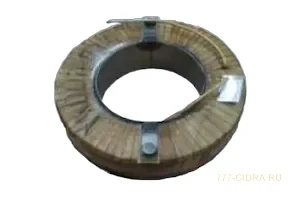

Катушки ТКП-400; ТКП-500; ТКП-600; ТКП-700; ТКП-800

Предназначение катушек ТКП

Катушки серии ТКП предназначены для установки в электромагниты колодочных тормозов постоянного тока серии ТКП с диаметром шкива от 400 до 800 мм.

Технические характеристики электромагнитов и тормозов серий ТКП параллельного и последовательного возбуждения

Тип катушки электромагнита	Наименование параметров	Параллельное включение			Последовательное включение				Максимальный ход якоря электромагнита, мм	Масса, кг
		ПВ 25%	ПВ 40%	ПВ 100%	при 60% тока		при 40% тока
		ПВ 25%	ПВ 40%	ПВ 100%	ПВ 25%	ПВ 40%	ПВ 25%	ПВ 40%
ТКП-400	Тяговое усилие электромагнита, кгс Тормозной момент тормоза, кгм	985 150	790 120	370 55	985 150	790 120	590 90	380 55	3,0	20
ТКП-500	Тяговое усилие электромагнита, кгс Тормозной момент тормоза, кгм	1320 250	1000 190	460 85	1320 250	1000 190	800 150	500 100	3,5	34
ТКП-600	Тяговое усилие электромагнита, кгс Тормозной момент тормоза, кгм	2190 500	1550 355	700 155	2190 500	1550 355	1320 300	900 205	4,0	46
ТКП-700	Тяговое усилие электромагнита, кгс Тормозной момент тормоза, кгм	3000 800	2150 575	1050 280	3000 800	2150 575	1800 480	1220 325	4,5	63
ТКП-800	Тяговое усилие электромагнита, кгс Тормозной момент тормоза, кгм	4100 1250	3000 910	1440 440	4100 1250	3000 910	2460 750	1650 505	5,0	80

Примечания:

· Тяговое усилие электромагнита параллельного включения указано для напряжения не ниже 85% номинальной величины для исполнения У2 и не ниже 80% для исполнения 02;

· В повторно-кратковременном режиме длительность цикла не более 10 мин.

Изготавливаются катушки серии ТКП параллельного и последовательного включения. Катушки параллельного включения рассчитаны на работу при напряжении 110 В в режиме ПВ 25 %.
Для работы при напряжениях 220 и 440 В в режиме ПВ 25, 40 и 100%, а также для работы при напряжении 110 В в режимах 40 и 100% последовательно с катушкой включается добавочный резистор, как правило типа БРК, который выбирается заказчиком.
Класс изоляции - F.
Группа условий эксплуатации по механическим факторам - МЗ.
Охлаждение естественное.
Катушки серии ТКП имеют климатическое исполнение УХЛ2, Т2.
Гарантийный срок катушки - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет с момента получения потребителем.
Технические условия ТУ 16-97 ИРАК.685422.014 ТУ.
Катушки выпускаются согласно лицензии Госгортехнадзора РФ.

Применяемость: колодочные пружинные тормоза серий ТКП

Габаритные и присоединительные размеры электромагнитов ТКП

Гидравлика · поставка по России · 777-gidra.ru

Вся линейка серии · 27 поз.

	Ду	Цена

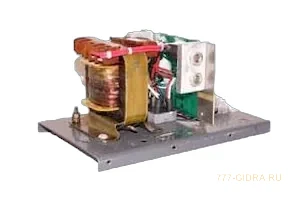

Блоки питания БПС1-25, БПС1-40 специальные	—	По запросу
Катушки ТКП	—	По запросу

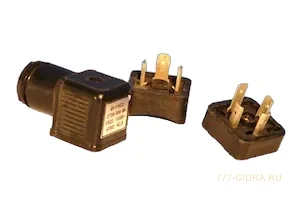

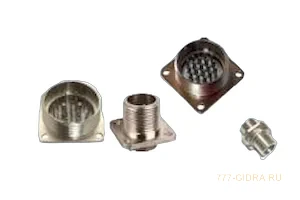

Соединитель 2РМГ	—	По запросу
