Компактные пневмоцилиндры двухстороннего действия серии КЦ55 – это линейка высокоэффективных исполнительных механизмов, созданных для современных пневматических систем, где на первый план выходят малые габариты, высокая надежность и значительное усилие. Эти устройства идеально вписываются в конструкции автоматизированных линий, станков с ЧПУ, зажимных приспособлений и другого оборудования, требующего точного и мощного линейного перемещения в условиях ограниченного пространства. Узнать подробнее о серии компактных пневмоцилиндров двухстороннего действия КЦ55 и подобрать оптимальную модель можно на нашем сайте https://777-gidra.ru/.
Описание и назначение серии
Пневмоцилиндры серии КЦ55 относятся к классу механизмов двухстороннего действия с двухсторонним штоком. Их ключевая особенность – уникальная конструкция, позволяющая получать значительное тянущее и толкающее усилие при минимальных внешних размерах. Серия включает модели с диаметрами поршня от 12 до 100 мм, что обеспечивает широкий выбор по выходной мощности. Область применения компактных пневмоцилиндров двухстороннего действия КЦ55 обширна: от фиксации заготовок в металлообработке до позиционирования и перемещения изделий в сборочных роботизированных комплексах. Именно поэтому выбор в пользу компактных пневмоцилиндров двухстороннего действия КЦ55 часто делают инженеры, проектирующие сложную автоматику.
Габаритные размеры, вес и код ТН ВЭД
Общая масса устройств варьируется в зависимости от диаметра и хода и может составлять от нескольких десятков грамм для модели диаметром 12 мм до нескольких килограмм для наиболее крупных исполнений. Диапазон габаритных размеров также широк: длина в сложенном состоянии (без учета хода) для разных диаметров представлена в таблице ниже. С точки зрения таможенного оформления, большинство изделий подобного типа классифицируется под кодом ТН ВЭД 8412.21 – Пневматические силовые установки и двигатели. В таблице представлены ключевые присоединительные и габаритные размеры серии.

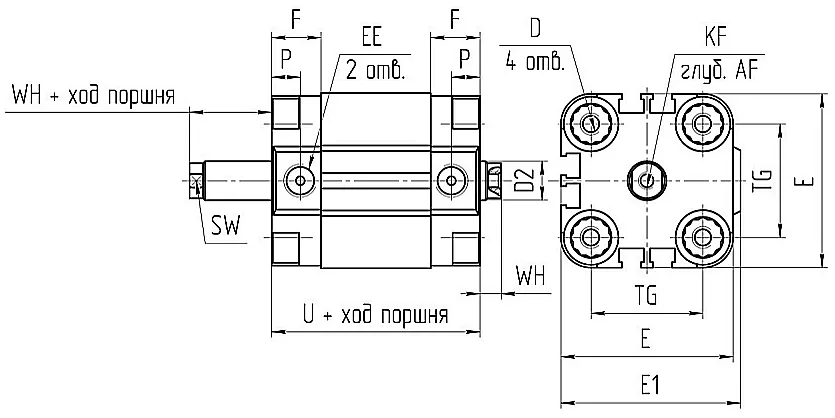

Чертеж габаритных и присоединительных размеров пневмоцилиндров серии КЦ55.
Таблица габаритных размеров
? цил |
AF |
B |
D |
D2 |
E |
E1 |
EE |
F |
KF |
P |
SW |
TG |
U |
WH |
12 |
8 |
6 |
M4 |
6 |
29 |
30,0 |
M5 |
11,5 |
М3 |
7,0 |
5 |
18 |
38,0 |
4,5 |
16 |
10 |
8 |
М4 |
6 |
20 |
12 |
M5 |
10 |
36 |
37,5 |
M5 |
8 |
22 |
25 |
40 |
41,5 |
26 |
39,5 |
5,5 |
32 |
14 |
M6 |
12 |
50 |
52,0 |
G1/8" |
14,0 |
М6 |
8,0 |
10 |
32 |
44,5 |
6,0 |
40 |
60 |
62,5 |
42 |
45,5 |
6,5 |
50 |
16 |
MB |
16 |
68 |
71,0 |
М8 |
13 |
50 |
7,5 |
63 |
8 |
M10 |
87 |
91,0 |
15,0 |
62 |
50,0 |
80 |
20 |
20 |
107 |
111,0 |
16,0 |
М10 |
8,5 |
17 |
82 |
56,0 |
8,0 |
100 |
24 |
25 |
128 |
133,0 |
G1/4" |
19,0 |
М12 |
10,5 |
22 |
103 |
66,5 |
10,0 |
Технические характеристики
Серия КЦ55 характеризуется сбалансированными параметрами, обеспечивающими стабильную работу в промышленных условиях. Особенно подчеркнем, что компактные пневмоцилиндры двухстороннего действия КЦ55 спроектированы для работы с обычным сжатым воздухом, очищенным от крупных частиц.
Наименование параметра |
Диаметр цилиндра, мм |
|
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
1. Рабочее давление, МПа (номинальное) |
0,9 |
2. Тип рабочей среды |
Сжатый очищенный воздух |
3. Диапазон рабочих температур, °С |
-5...+70 |
4. Диапазон скоростей, мм/с |
30...500 |
30 ... 350 |
30 ... 250 |
5. Присоединительные размеры (пневмолинии) |
М5 |
G1/8" |
G1/4" |
G3/8" |
6. Ход поршня, мм (стандартные) |
5; 10; 15; 20; 25; 30; 35; 40; 50; 75; 100 |
7. Тип торможения |
Нерегулируемое двухстороннее |
Принцип работы
Принцип действия устройства основан на преобразовании энергии сжатого воздуха в механическое линейное перемещение. Компактные пневмоцилиндры двухстороннего действия КЦ55 имеют две рабочие полости: штоковую и поршневую. При подаче сжатого воздуха в штоковую полость через соответствующий управляющий клапан поршень со штоком втягивается, создавая тянущее усилие. Для осуществления обратного хода (выдвижения) воздух подается в поршневую полость, одновременно выпускаясь из штоковой. Таким образом, управление движением осуществляется попеременной подачей воздуха в разные полости, что и дало название "двухстороннее действие". Подвод воздуха осуществляется через резьбовые отверстия в крышке цилиндра.
Температурный режим работы и срок службы
Серия КЦ55 рассчитана на эксплуатацию в температурном диапазоне от -5°C до +70°C. Для работы в условиях российских зим, при температурах ниже указанного минимума, требуется применение специальных морозостойких уплотнений и подготовленного воздуха (осушенного и без конденсата). При соблюдении условий эксплуатации – чистота рабочей среды, правильное давление, отсутствие боковых нагрузок – ресурс компактных пневмоцилиндров двухстороннего действия КЦ55 составляет несколько миллионов циклов. Для обеспечения долговечности в систему рекомендуется устанавливать фильтры-влагоотделители и лубрикаторы для подачи смазки в воздушную магистраль.
Вопрос от мастера участка: Что всегда возвращается назад, работает на сжатии и не любит пыль?
Ответ: Шток в наших компактных пневмоцилиндрах двухстороннего действия КЦ55!
Область применения и используемое оборудование
Благодаря малым габаритам и высокой удельной мощности, цилиндры серии КЦ55 нашли применение в самых разных отраслях промышленности. Их часто используют для фиксации заготовок в станочных приспособлениях (сверлильных, фрезерных, токарных станках с ЧПУ), в качестве привода заслонок и клапанов, в дозаторах, в манипуляторах роботизированных комплексов и сборочных линий. Эти цилиндры – неотъемлемая часть пакетов автоматизации от системных интеграторов.
Условное обозначение (расшифровка шифра)
Подобрать конкретную модель легко, следуя общепринятой маркировке. Структура условного обозначения содержит все ключевые параметры: серию, диаметр поршня, ход штока и тип крепления.

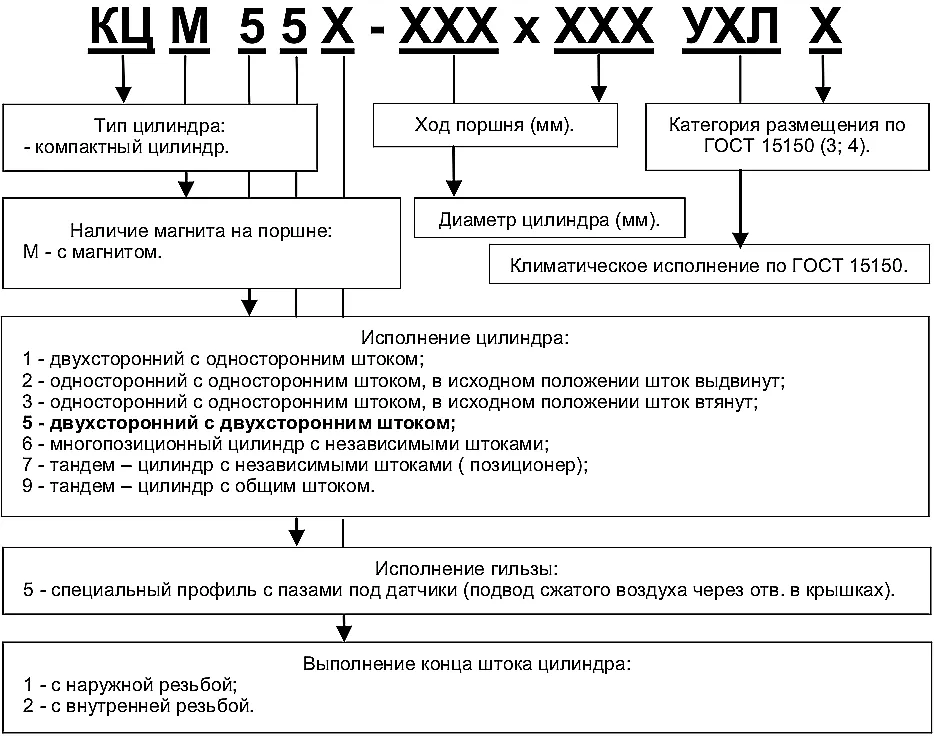

Структура условного обозначения моделей серии пневмоцилиндров КЦ55 с указанием параметров.
Пример расшифровки: КЦ55.12.20 – это компактный пневмоцилиндр серии 55, диаметром 12 мм, с ходом поршня 20 мм, с креплением на передней крышке (стандартное исполнение).
Работа в экстремальных условиях и ремонтопригодность
Как уже отмечалось, стандартное исполнение рассчитано на температуру до -5°C. Однако по специальному заказу возможна поставка компактных пневмоцилиндров двухстороннего действия КЦ55 с уплотнениями, устойчивыми к низким температурам, что позволяет расширить диапазон работы до -40°C. Эти уплотнения совместимы как со стандартными промышленными маслами для пневматики, так и с отечественными аналогами, соответствующими ГОСТ. Конструкция цилиндра модульная – крышки, гильза и поршневой узел могут быть разобраны, что позволяет производить замену уплотнительных колец и других расходных компонентов непосредственно на месте эксплуатации, минимизируя простой оборудования.
Пример заказа наименования
Для заказа необходимо определить требуемые параметры: диаметр, ход и вариант крепления.
- Пример 1: КЦ55.32.50 – Цилиндр для зажимного механизма на сверлильном станке.
- Пример 2: КЦ55.63.100 – Привод выталкивателя в литьевой форме.
- Пример 3: КЦ55.16.10 – Позиционер для установки детали на конвейере.
Для консультации по подбору и оформления заказа воспользуйтесь формой на сайте или свяжитесь с нами через раздел Контакты.
Часто задаваемые вопросы
Как выбрать нужную модификацию пневмоцилиндра КЦ55?
Выбор осуществляется по трём основным параметрам: требуемое усилие (определяет диаметр цилиндра), необходимая длина перемещения (определяет ход) и способ монтажа (определяет тип крепления). Усилие рассчитывается по формуле: F = P * S * η, где P – давление в системе, S – эффективная площадь поршня, η – КПД цилиндра (принимается ~0.8-0.9). Для точного подбора лучше обратиться к нашим специалистам.
Какова совместимость с существующим и импортным оборудованием?
Пневмоцилиндры серии КЦ55 по своим присоединительным и габаритным размерам часто являются аналогами популярных импортных серий. Они могут устанавливаться как взамен вышедших из строя аналогов, так и в новые системы. Стандартные резьбы (метрическая, дюймовая G) обеспечивают простоту подключения к российским и зарубежным распределителям и трубопроводам.
Какие условия эксплуатации необходимо соблюдать для долгой службы?
Основные условия: чистота сжатого воздуха (класс чистоты не ниже 5 по ISO 8573-1), наличие смазки в воздушной магистрали (если цилиндр не оснащён безсмазочными уплотнениями), соблюдение допустимого диапазона рабочих температур, исключение изгибающих нагрузок на шток и обеспечение соосности подключения.
Какие сроки поставки и доставки по России?
Наиболее ходовые модели из наличия отгружаются в течение 1-3 рабочих дней. Доставка осуществляется транспортными компаниями (Деловые Линии, СДЭК, ПЭК) во все регионы РФ, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Точные сроки и стоимость доставки рассчитываются индивидуально после формирования заказа.
