Активаторы, где на счету каждый миллиметр пространства, требуют особо точного подхода. Серия компактных пневмоцилиндров двухстороннего действия КЦ15, предлагаемая компанией ГИДРАВЛИКА, создана для ответственных задач в условиях жестких габаритных ограничений. Эти цилиндры отлично подходят для автоматизации зажимных, толкающих, подъемных и возвратно-поступательных механизмов на станках, пресс-формах, испытательных стендах и роботизированных комплексах. Основное преимущество компактных пневмоцилиндров двухстороннего действия КЦ15 — обеспечение большой силы при малых габаритах, что делает их незаменимыми в современном машиностроении и производстве.
Описание и назначение серии
Компактные пневмоцилиндры двухстороннего действия КЦ15 — это линейка пневмоприводов с односторонним штоком, специально разработанная для применения в устройствах механической фиксации, позиционирования и перемещения. Их конструкция оптимизирована для получения максимального усилия при минимальных занимаемых объемах. Благодаря быстрому срабатыванию при подаче сжатого воздуха, цилиндры серии КЦ15 обеспечивают высокую скорость и точность работы механизмов.
Особенностью данных компактных пневмоцилиндров двухстороннего действия КЦ15 является использование цельнометаллической гильзы специального профиля, что повышает жесткость конструкции и ресурс. Подвод рабочей среды (сжатого воздуха) осуществляется через резьбовые отверстия в торцевых крышках, что упрощает монтаж.
Для интеграции в автоматизированные системы управления возможна опциональная установка датчиков положения поршня (индуктивных или магнитных), которые заказываются отдельно.
Условное обозначение и коды моделей
Каждая модель в серии компактных пневмоцилиндров двухстороннего действия КЦ15 имеет четкое условное обозначение, которое формируется по следующей схеме:

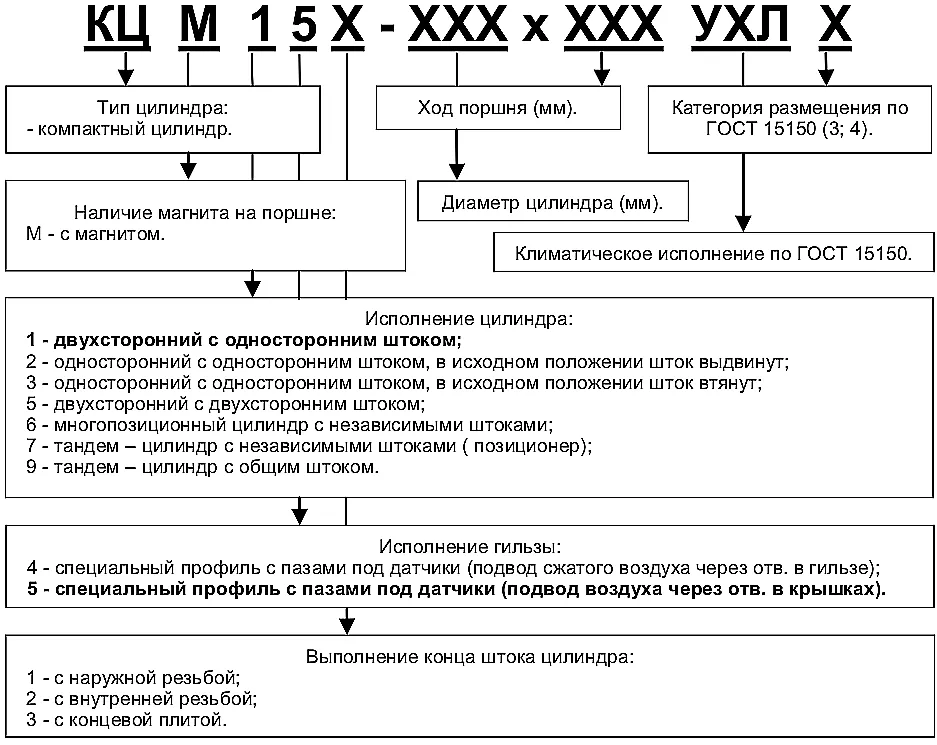

Рис. 1. Структура условного обозначения пневмоцилиндра КЦ15.
Пример расшифровки: КЦ15 032-0100
КЦ15 — серия компактных цилиндров.
032 — диаметр цилиндра 32 мм.
0100 — ход поршня 100 мм.
Таким образом, серия включает модели с диаметрами от 12 до 100 мм и ходом от 5 до 100 мм, что позволяет подобрать оптимальный привод для конкретной задачи.
Технические характеристики
| Параметр |
Диаметр цилиндра, мм |
| 12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Номинальное рабочее давление (МПа) |
0,9 (9 бар) |
| Исполнение рабочего цикла |
Двухстороннего действия |
| Диапазон рабочих температур (°C) |
-5 ... +70 |
| Рекомендуемый диапазон скоростей (мм/с) |
30 ... 500 |
30 ... 350 |
30 ... 250 |
| Стандартный ход поршня (мм) |
5, 10, 15, 20, 25, 30, 35, 40, 50, 75, 100 |
| Максимально допустимый ход (мм) |
40 |
50 |
75 |
100 |
| Метод амортизации |
Встроенная нерегулируемая амортизация с двух сторон |
| Тип присоединения пневмолиний |
Резьба M5 |
Резьба G1/8" |
Резьба G1/4" |
Резьба G3/8" |
| Масса, кг (базовая + на 10 мм хода) |
- |
0,100 / 0,017 |
0,150 / 0,026 |
0,191 / 0,030 |
0,306 / 0,043 |
0,475 / 0,062 |
0,605 / 0,074 |
1,027 / 0,107 |
1,796 / 0,153 |
- |
Код ТН ВЭД: 8412.21
Принцип работы
Компактные пневмоцилиндры двухстороннего действия КЦ15 функционируют за счет энергии сжатого воздуха. Цилиндр имеет две рабочие полости — поршневую и штоковую. При подаче воздуха в поршневую полость через соответствующий присоединительный порт, поршень со штоком перемещается вперед, совершая полезную работу. Воздух из противоположной полости в это время вытесняется в атмосферу через выпускное отверстие распределителя. Для обратного хода сжатый воздух подается в штоковую полость, что заставляет поршень возвращаться в исходное положение. Такая схема обеспечивает полное управление движением и позволяет создавать усилие в обоих направлениях.
Внутренняя конструкция компактных пневмоцилиндров двухстороннего действия КЦ15 включает в себя поршень с уплотнениями, шток, гильзу и две торцевые крышки. Для смягчения удара в конце хода цилиндр оснащен встроенными амортизаторами.
Что общего у хорошего инженера и компактного пневмоцилиндра двухстороннего действия КЦ15? Они оба умеют создавать большое давление в самых стесненных обстоятельствах и всегда возвращаются на исходную позицию с улыбкой.
Загадка: Он маленький, но сильный, воздухом управляет. Что это? (Ответ: наш цилиндр КЦ15).
Температурный режим и срок службы
Серия компактных пневмоцилиндров двухстороннего действия КЦ15 рассчитана на работу в диапазоне температур окружающей среды и рабочей среды от -5°C до +70°C. При использовании специальных уплотнений и смазок возможно расширение нижнего температурного порога. При соблюдении условий эксплуатации, использовании очищенного и осушенного сжатого воздуха, а также своевременном техническом обслуживании, ресурс данных цилиндров составляет несколько миллионов циклов. Срок службы напрямую зависит от чистоты воздуха, нагрузок и скорости движения.
Область применения и совместимое оборудование
Благодаря своим малым габаритам и высокой удельной мощности, компактные пневмоцилиндры двухстороннего действия КЦ15 нашли широкое применение в различных отраслях:
Обрабатывающие станки: Механизмы зажима заготовок на фрезерных, токарных, сверлильных и шлифовальных станках. Устройства смены инструмента.
Автоматизация производства: Роботы-манипуляторы, механизмы подачи и удаления деталей, клапанные приводы, дозаторы.
Контрольно-измерительные устройства: Прижимные механизмы в измерительных приспособлениях.
Текстильное и упаковочное оборудование: Приводы режущих механизмов, фиксаторы, толкатели.
Пневмопрессы и пресс-формы.
Данные цилиндры совместимы со стандартным пневмооборудованием: фильтрами-регуляторами-смазчиками (ФРС), электропневматическими распределителями, дросселями и быстросъемными соединениями.
Работа в условиях российской эксплуатации
Конструкция компактных пневмоцилиндров двухстороннего действия КЦ15 адаптирована для работы в условиях российских производств. При использовании специальных морозостойких уплотнительных материалов возможно применение при температурах ниже -5°C. Цилиндры совместимы со сжатым воздухом, подготовленным стандартными отечественными узлами подготовки (ФРС). При необходимости ремонта, замена уплотнений поршня и штока может быть выполнена силами пользователя в условиях мастерской или цеха при наличии минимального набора инструментов.
Габаритные и присоединительные размеры

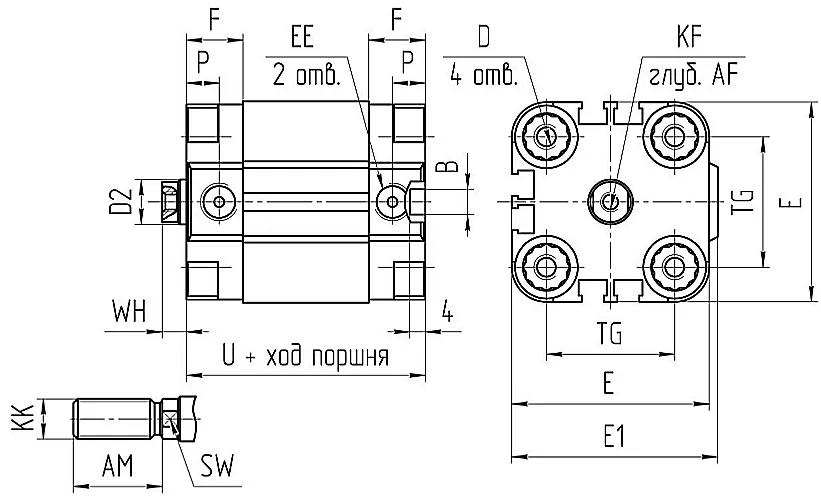

Детальные размеры всех моделей серии компактных пневмоцилиндров двухстороннего действия КЦ15 приведены на чертеже и в таблице ниже. Эти данные необходимы для корректного проектирования узла установки и расчета монтажного пространства.
Рис. 2. Чертеж пневмоцилиндра КЦ15 с основными размерами.
Сводная таблица основных габаритных размеров
| Диаметр, мм |
Характерные размеры (пример для базового исполнения), мм |
Присоединение |
Масса базовая, кг |
| 12 |
Длина ≈ 38,0 + ход, Монтажное отверстие M4 |
M5 |
~0.100 |
| 20 |
Длина ≈ 39,5 + ход, Монтажное отверстие M5 |
M5 |
~0.191 |
| 32 |
Длина ≈ 44,5 + ход, Монтажное отверстие M6 |
G1/8" |
~0.306 |
| 50 |
Длина ≈ 50,0 + ход, Монтажное отверстие M8 |
G1/4" |
~0.605 |
| 80 |
Длина ≈ 56,0 + ход, Монтажное отверстие M10 |
G3/8" |
~1.796 |
| 100 |
Длина ≈ 66,5 + ход, Монтажное отверстие M12 |
G3/8" |
- |
Запчасти и ремкомплекты
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы. Своевременная их замена позволяет продлить срок службы цилиндра. Основной ремонтный комплект для компактных пневмоцилиндров двухстороннего действия КЦ15 включает:
| Наименование запчасти |
Назначение |
| Комплект уплотнений поршня |
Уплотнение поршня в гильзе, предотвращает перетечки между полостями. |
| Комплект уплотнений штока (сальник) |
Уплотнение выхода штока из крышки, предотвращает утечки воздуха наружу и попадание грязи внутрь. |
| Направляющая втулка штока (при наличии) |
Обеспечивает соосность и снижает износ штока. |
| Уплотнительные кольца (O-rings) для крышек |
Обеспечивают герметичность соединения крышек с гильзой. |
Все ремкомплекты подбираются строго по диаметру и модели цилиндра.
Примеры заказа
Чтобы заказать компактный пневмоцилиндр двухстороннего действия КЦ15, достаточно указать условное обозначение модели:
- Для станка ЧПУ, зажимная цанга: КЦ15 020-0050 (диаметр 20 мм, ход 50 мм).
- Для механизма толкателя конвейера: КЦ15 040-0100 (диаметр 40 мм, ход 100 мм).
- Для устройства позиционирования: КЦ15 016-0020 (диаметр 16 мм, ход 20 мм).
Оформить заказ вы можете, воспользовавшись формой на сайте или связавшись с менеджерами компании ГИДРАВЛИКА в Екатеринбурге.
Компания ГИДРАВЛИКА осуществляет поставки компактных пневмоцилиндров двухстороннего действия КЦ15 напрямую со склада в Екатеринбурге по всей территории России. Доставка доступна в любые регионы, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Мы гарантируем техническую поддержку и помощь в подборе оборудования для ваших задач.
