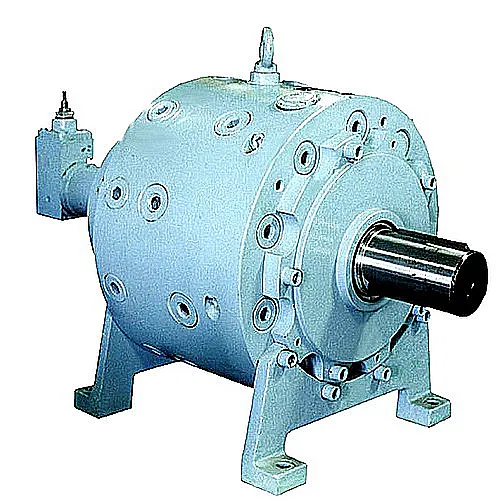

Описание и назначение гидронасоса 50НРР 500Р
Насос 50НРР 500Р (фланец) представляет собой регулируемый гидроагрегат радиально-поршневого типа, предназначенный для создания высокого давления в гидравлических системах с замкнутым или разомкнутым контуром. Основная функция — преобразование механической мощности приводного двигателя в энергию потока рабочей жидкости с возможностью плавного изменения производительности. Это оборудование является ключевым элементом в гидростанциях и насосных группах для тяжелого промышленного оборудования, где необходима точная регулировка скорости исполнительных механизмов.
Конструкция с фланцевым креплением обеспечивает надежную фиксацию на плите гидростанции или раме оборудования, минимизируя вибрации и упрощая процедуру монтажа и демонтажа при проведении сервисного обслуживания.
Вес, габариты и код ТН ВЭД
Масса гидроагрегата составляет 515 кг, что обусловлено использованием массивного литого корпуса, рассчитанного на высокие нагрузки. Габаритные размеры по чертежу 50НРР-500-00.000 позволяют интегрировать устройство в большинство типовых промышленных гидросистем. Для таможенного декларирования применяется код ТН ВЭД 8413.50.0000 (насосы объемного вытеснения для жидкостей).
| Параметр | Значение | Примечание |
|---|
| Масса нетто, кг | 515 | Вес самого изделия |
| Масса брутто, кг | 540 | С учетом упаковки |
| Габариты упаковки, мм | 1200×800×950 | Деревянный ящик с гидроизоляцией |
Приходит инженер к начальству: «Насос 50НРР 500Р (фланец) сломался». — «А что случилось?» — «Так там же написано: „ручная регулировка“. Рабочие его крутили-крутили, пока рукоятку не оторвали».
Технические характеристики насоса 50НРР 500Р
Технические параметры насоса 50НРР 500Р (фланец) определяют его применение в высоконагруженных системах. Ключевой особенностью является широкий диапазон регулировки подачи, который позволяет гибко адаптировать работу гидропривода под изменяющиеся технологические задачи.
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 500 |
| Номинальное давление, МПа (бар) | 50 (500) |
| Максимальное давление, МПа (бар) | 63 (630) |
| Номинальная частота вращения, об/мин (с⁻¹) | 1000 (16.6) |
| Максимальная частота вращения, об/мин (с⁻¹) | 1000 (16.6) |
| Минимальная частота вращения, об/мин (с⁻¹) | 300 (5) |
| Номинальная подача, л/мин | 423 |
| Минимальная подача, л/мин | 42 |
| Номинальная мощность на валу, кВт | ~380 |
| Полный КПД, не менее | 0.91 |
| Тип рабочей среды | Минеральные масла (ИГП-30, ИГП-38, ВНИИ НП-403) |
| Присоединительные размеры всас./нагн. | DN40 / DN32 |
| Тип крепления | Фланец ∅320 мм, 8 отв. ∅22 мм |
Преимущества и особенности эксплуатации
Выбор в пользу регулируемого насоса 50НРР 500Р (фланец) предоставляет оператору и обслуживающему персоналу ряд существенных эксплуатационных выгод:
1. Снижение энергопотребления и тепловыделения. Возможность уменьшения подачи при неполной загрузке оборудования позволяет избежать перерасхода мощности и сброса излишков жидкости через предохранительный клапан, что снижает нагрев гидравлического масла в системе.
2. Повышение точности управления. Ручной механизм регулировки обеспечивает плавное и точное изменение скорости движения штоков гидроцилиндров или вращения гидромоторов, что критически важно для таких операций, как запрессовка, гибка или позиционирование.
3. Увеличение общего ресурса гидросистемы. Работа в оптимальном, а не в максимальном режиме уменьшает нагрузки на все компоненты: трубопроводы, уплотнения, фильтры и клапаны. Это напрямую влияет на межсервисные интервалы и срок службы.
4. Высокая ремонтопригодность и доступность запасных частей. Конструкция насоса, соответствующая стандарту ГОСТ 17411-91, модульная. Это позволяет проводить замену изношенных узлов (распределительной втулки, поршневой группы) без полной замены агрегата.
5. Совместимость с типовыми промышленными гидростанциями. Фланцевое крепление и стандартные присоединительные размеры упрощают интеграцию данного насоса как в новые проекты, так и при модернизации существующего оборудования.
Принцип работы гидронасоса
Принцип действия насоса 50НРР 500Р (фланец) основан на радиально-поршневой схеме. Вращение от приводного вала передается на эксцентриковый ротор, в радиальных прорезях которого перемещаются поршни. Прижимаясь к статору, поршни совершают возвратно-поступательное движение.
В зоне увеличения объема рабочей камеры происходит всасывание масла из магистрали, в зоне уменьшения — нагнетание в напорную линию. Уникальность регулируемой модификации заключается в осевой распределительной втулке. Ее смещение с помощью ручного механизма изменяет фазу начала нагнетания, направляя часть объема жидкости на слив. Это позволяет варьировать полезную подачу от 10% до 100% от номинальной без изменения частоты вращения вала.
Температурный режим и срок службы
Для обеспечения заявленного ресурса в 7250 часов (при условии выхода на гарантийный показатель) необходимо строго соблюдать регламентированные условия. Рабочая температура минерального масла должна поддерживаться в диапазоне от +10°C до +50°C. Температура окружающей среды — от 0°C до +50°C.
Ключевым фактором, влияющим на ресурс, является чистота рабочей жидкости. Масло должно соответствовать классу чистоты не грубее 14 по ГОСТ 17216-71, что требует применения фильтров с тонкостью фильтрации не более 40 мкм на линии всаса. Вязкость масла рекомендуется в пределах 21–265 мм²/с. Регулярное сервисное обслуживание, включающее контроль состояния масла и замену фильтроэлементов, позволяет значительно превысить базовый срок службы насоса 50НРР 500Р (фланец).
Область применения и типовое оборудование
Модель 50НРР 500Р с фланцевым креплением находит применение в различных отраслях тяжелой промышленности, где требуется создание высокого давления с возможностью регулирования:
• Металлообработка: гидравлические прессы (гибочные, штамповочные, пакетировочные), ножницы, правильные машины.
• Металлургия: оборудование для разливки стали, механизмы подачи доменных печей.
• Производство пластиковых изделий: термопластавтоматы крупного литья, экструдеры.
• Горнодобывающая промышленность: проходческие комплексы, буровые установки, механизированная крепь.
• Машиностроение: испытательные стенды, стенды для прессовой посадки деталей.
Насос обеспечивает стабильное давление и управляемую производительность в системах с переменной циклической нагрузкой, характерной для перечисленных типов оборудования.
Состав ремонтного комплекта и часто заменяемые запчасти
В процессе эксплуатации наибольшему износу подвергаются детали, работающие в условиях трения и высокого перепада давления. Для насоса 50НРР 500Р (фланец) к таким деталям относятся:
| Наименование запчасти | Типичная причина износа / необходимость замены |
|---|
| Уплотнительные манжеты и кольца поршней | Естественный износ, потеря эластичности при высоких температурах или несовместимости с рабочей средой. Приводят к падению давления и увеличению внутренних утечек. |
| Распределительная втулка (золотник) | Абразивный износ от загрязненного масла. Проявляется в ухудшении точности регулировки подачи и увеличении мертвого объема. |
| Подшипники вала | Усталостные нагрузки и загрязнение смазки. Приводят к появлению люфта, вибрации и шума. |
| Пружины поршней | Потеря упругости (усталость металла). Вызывают неполное прижатие поршней к статору и падение производительности. |
Типичные ошибки при подборе насоса
Чтобы избежать проблем при вводе оборудования в эксплуатацию, обращайте внимание на следующие моменты:
1. Игнорирование минимальной частоты вращения. Работа на оборотах ниже 300 об/мин (5 с⁻¹) недопустима, так как приводит к недостаточному наполнению рабочих камер и кавитации.
2. Несоответствие типа рабочей среды. Использование жидкостей на водной основе, эмульсий или масел, не рекомендованных производителем, вызывает коррозию и ускоренный износ деталей.
3. Пренебрежение условиями фильтрации. Установка фильтров грубее 40 мкм или их несвоевременная замена — основная причина преждевременного выхода из строя прецизионных пар насоса.
4. Выбор исключительно по присоединительным размерам. Необходимо проверять соответствие не только фланцев, но и требуемых параметров: давления, расхода и мощности привода.
Расшифровка условного обозначения модели
Маркировка 50НРР 500Р (фланец) построена по следующему принципу:
50 — индекс серии, определяющий типоразмер и конструктивное семейство насосов.
Н — насос.
Р — радиально-поршневой.
Р — регулируемый.
500 — номинальный рабочий объем, см³.
Р — тип регулирования (Ручной).
(фланец) — исполнение по способу крепления (фланцевое). Лаповое исполнение в маркировке обозначается буквой «К».
Габаритные и присоединительные размеры
Рис.1. Схема установки и основные монтажные размеры насоса 50НРР 500Р фланцевого исполнения.
Для проверки совместимости с существующей установкой необходимо сверить следующие параметры с чертежами вашей гидростанции:
• Расположение и диаметр (320 мм) крепежных отверстий (8 отв. ∅22 мм) на фланце.
• Межосевое расстояние от вала до плоскости крепления.
• Вылет и диаметр вала (85 мм, шпонка 22×14 мм) для подбора соединительной муфты.
• Расположение и условные проходы всасывающего (DN40) и напорного (DN32) патрубков.
Примеры оформления заказа на насос 50НРР 500Р
1. Базовая конфигурация. Насос 50НРР 500Р (фланец) с полным комплектом документации (паспорт, руководство по монтажу). Стандартная поставка в защитной упаковке.
2. Комплект для срочного ремонта. Помимо самого насоса, в заказ включается базовый ремкомплект, содержащий наиболее востребованные уплотнения и прокладки, что позволяет сократить время будущего сервисного вмешательства.
3. Поставка для модернизации линии. Несколько единиц насосов 50НРР 500Р (фланец) для замены устаревших агрегатов на различных участках производственного цеха. Возможна разработка индивидуальной схемы подключения.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса по давлению, расходу и типу подключения для замены вышедшего из строя?
Ответ: Для корректного подбора необходимо знать три ключевых параметра вашей системы: максимальное рабочее давление (не должно превышать 63 МПа для данной модели), требуемую производительность в л/мин (вписывающуюся в диапазон 42–423 л/мин) и тип крепления (фланцевое или лаповое). Если у вас фланцевое крепление, насос 50НРР 500Р (фланец) является прямым аналогом. Рекомендуется предоставить маркировку старого насоса или чертеж узла крепления для сверки.
Вопрос: Какие сроки поставки и доставки по России и СНГ, есть ли насосы в наличии?
Ответ: Ключевые модели, включая насос 50НРР 500Р (фланец), обычно поддерживаются на складе в Москве. Срок отгрузки со склада — 1-2 рабочих дня. Доставка в крупные города РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 3-5 дней, в отдаленные регионы и страны СНГ — 7-14 дней в зависимости от выбранного способа транспортировки. Актуальное наличие всегда можно уточнить у наших менеджеров.
Вопрос: Каковы условия эксплуатации при низких температурах или в запыленных помещениях?
Ответ: Работа при температуре окружающей среды ниже 0°C требует предварительного прогрева масла в гидробаке до рекомендуемого диапазона +10°C…+50°C, иначе возможны проблемы с пуском и кавитация. В пыльных цехах необходимо обеспечить защиту сапуна и зоны всасывания, а также сократить интервалы обслуживания фильтров, так как загрязнение масла — главный враг ресурса насоса.
Вопрос: Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога при снятии с производства?
Ответ: Да, конструкция насоса соответствует широко распространенным стандартам. Наши инженеры специализируются на подборе функциональных аналогов для устаревшего или снятого с производства оборудования. По предоставленным вами техническим данным (параметры, присоединительные размеры, габариты) мы предложим наиболее подходящую замену из текущего каталога ГИДРАВЛИК или других серий.
Гарантия и поставки от производителя
Гидравлическое оборудование под торговой маркой ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Каждый насос 50НРР 500Р (фланец) проходит обязательные контрольные испытания на стенде перед отгрузкой. Мы обеспечиваем прямые поставки с завода-изготовителя, что гарантирует конкурентные цены и отсутствие посредников.
Предлагаем комплексную поддержку: от бесплатной технической консультации при подборе до помощи в организации сервисного обслуживания. Доставка осуществляется во все регионы Российской Федерации и страны СНГ. Для получения детального коммерческого предложения, уточнения сроков или консультации по техническим вопросам свяжитесь с нашими специалистами через сайт 777-gidra.ru или перейдите в раздел Контакты.
