Насос пластинчатый 5Г12-31АМ представляет собой нерегулируемый двухпоточный гидравлический насос габарита 1+1, предназначенный для создания стабильного потока рабочей жидкости в промышленных гидравлических системах. Основная задача устройства – подача минерального масла в оборудование, требующее раздельных источников питания контуров, такое как металлообрабатывающие станки, прессы и технологические линии.
Ключевые параметры, масса и габариты
Основные характеристики насоса включают номинальное рабочее давление 6.3 МПа и суммарную подачу двух потоков по 5.8 литров в минуту каждый. Масса изделия составляет 17 килограмм. Все габаритные и присоединительные размеры соответствуют стандарту 1+1, что упрощает его интеграцию в существующие гидросистемы. Код ТН ВЭД для данной позиции: 8413.50.000.

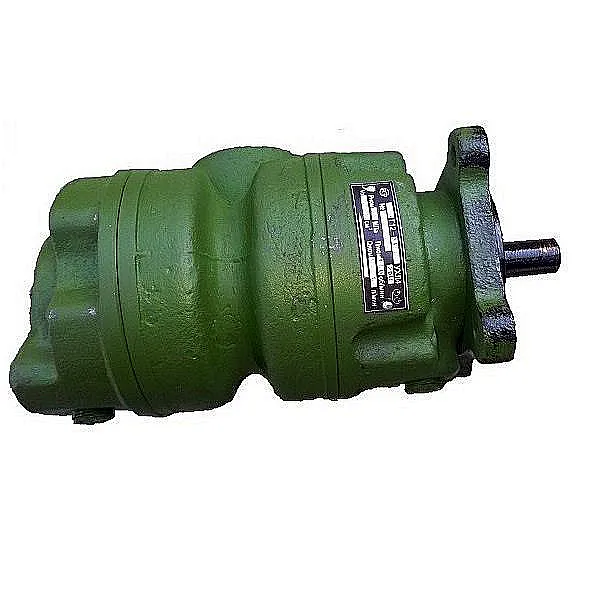

Изображение конструкции пластинчатого насоса 5Г12-31АМ, показывающее расположение основных узлов и подводящих патрубков.
Конструкция насоса пластинчатого 5Г12-31АМ, вид на корпус и присоединительные фланцы.
Габаритные размеры и вес насоса пластинчатого 5Г12-31АМ
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Габарит по стандарту | 1+1 |
| Код ТН ВЭД | 8413.50.000 |
Инженер выбирает для ответственного узла насос пластинчатый 5Г12-31АМ. На вопрос «Почему именно он?» отвечает: «Он держит давление, не создает проблем в работе, и нам не нужно за него краснеть перед заказчиком».
Технические параметры и производительность
Пластинчатый насос серии 5Г12-31АМ спроектирован для продолжительной работы в циклическом либо постоянном режиме. Его производительность и стабильность параметров обеспечивают надежную работу всей гидростанции.
Технические характеристики насоса пластинчатого 5Г12-31АМ
| Параметр | Значение |
|---|
| Номинальная подача (на 1 поток), л/мин | 5,8 |
| Количество потоков | 2 |
| Номинальное рабочее давление, МПа (бар) | 6,3 (63) |
| Максимальное давление, МПа | 7,0 |
| Рекомендованный диапазон частоты вращения, об/мин | 600 – 1500 |
| Номинальный КПД, % | Не менее 70 |
| Тип рабочей среды | Минеральные индустриальные масла (например, И-20, И-30, И-40) |
| Диапазон вязкости рабочей жидкости, сСт | 17 – 400 |
Преимущества и особенности эксплуатации
Применение насоса пластинчатого 5Г12-31АМ в гидравлических системах промышленного оборудования дает ряд существенных эксплуатационных выгод:
1. Повышение общей надежности системы. Двухпоточная конструкция позволяет создать два независимых гидравлических контура от одного привода, что увеличивает отказоустойчивость и упрощает компоновку.
2. Снижение эксплуатационных затрат. Высокий КПД (от 70%) и низкая чувствительность к качеству рабочей среды (при условии базовой фильтрации масла) уменьшают энергопотребление и расходы на сервисное обслуживание.
3. Увеличение ресурса гидрооборудования. Плавный, практически безударный характер подачи жидкости снижает динамические нагрузки на исполнительные механизмы (цилиндры, гидромоторы) и трубопроводы.
4. Унификация и простота монтажа. Стандартизированные габариты и присоединительные размеры (габарит 1+1) обеспечивают простую замену старых насосов, например, аналога НПл 8-8/6,3, без переделки рамы или гидроаппаратуры.
Принцип функционирования в составе гидросистемы
Насос пластинчатый 5Г12-31АМ работает по принципу объемного вытеснения. Приводной вал, получая вращение от электродвигателя, приводит в движение ротор, в пазах которого установлены свободно ходящие пластины. Под действием центробежной силы и давления масла пластины прижимаются к внутренней поверхности статора (корпуса), образуя изменяемые полости. В зоне всасывания объем полостей увеличивается, создавая разрежение и затягивая рабочую жидкость из бака через всасывающий патрубок. При дальнейшем вращении объем полостей уменьшается, вытесняя масло в напорную линию гидросистемы. Двухпоточность реализована за счет раздельной организации каналов всасывания и нагнетания для двух независимых групп полостей внутри одного корпуса.
Температурный режим работы, ресурс и факторы влияния
Данный пластинчатый насос рассчитан на эксплуатацию с рабочей жидкостью в температурном диапазоне от +10°C до +50°C. При непрерывной работе в номинальном режиме и соблюдении требований к качеству масла его ресурс до капитального ремонта составляет свыше 10 000 часов. Основными факторами, определяющими фактический срок службы, являются:
Качество и чистота рабочей среды. Обязательное наличие в системе фильтра тонкой очистки масла (рекомендуется не ниже 25 мкм). Использование жидкостей, не соответствующих паспортным требованиям по вязкости и химическому составу, ведет к ускоренному износу пластин и поверхностей статора.
Соблюдение параметров давления. Работа в режимах с давлением, стабильно превышающим максимальные 7.0 МПа, вызывает повышенные механические нагрузки, деформации и сокращает ресурс.
Режим пуска/остановки. Частые пуски «под нагрузкой» негативно сказываются на долговечности уплотнений и подшипниковых узлов.
Гарантийный срок эксплуатации изделия составляет 12 месяцев при условии соблюдения правил, изложенных в технической документации.
Область применения и типовое оборудование
Насос пластинчатый 5Г12-31АМ широко используется в различных отраслях промышленности, где требуется стабильный источник гидравлической энергии с двумя независимыми выходами:
Обрабатывающие станки: токарные, фрезерные, шлифовальные станки с гидроприводом суппортов, зажимными патронами и системами автоматической подачи.
Прессовое оборудование: гидравлические прессы для штамповки, ковки, брикетирования, где один поток может питать главный цилиндр, а второй — механизмы выталкивания или зажима.
Деревообрабатывающие линии: станки для распила, строгания, прессы для склеивания плит.
Специализированная техника: некоторые модели подъемников, испытательные стенды, механизмы технологических линий в пищевой и упаковочной промышленности.
Данная модель является полноценной заменой устаревшего насоса НПл 8-8/6,3 и часто применяется при модернизации существующего оборудования для повышения его эффективности и надежности.
Состав ремкомплекта и часто заменяемые детали
Наиболее подверженные износу компоненты насоса пластинчатого 5Г12-31АМ связаны с рабочими поверхностями и уплотнениями. Их замена позволяет восстановить первоначальные параметры устройства.
Типовые запчасти для ремонта насоса пластинчатого 5Г12-31АМ
| Наименование детали / группа | Причина и условия износа |
|---|
| Комплект рабочих пластин (лопаток) | Естественный абразивный износ от примесей в масле, усталостные деформации при высоком давлении. |
| Уплотнительные кольца вала (сальники) | Потеря эластичности из-за высоких температур, износ от вращения вала, химическая несовместимость с рабочей средой. |
| Корпусные прокладки и уплотнительные кольца стыков | Усадка и потеря герметичности из-за циклических изменений температуры и давления. |
| Пружины прижима пластин (актуально для конструкций с пружинами) | Усталость металла, потеря упругости, что ведет к падению производительности насоса. |
| Подшипники вала | Износ из-за радиальных нагрузок, недостатка смазки или попадания абразива. |
Рекомендуется проводить диагностику состояния этих узлов при плановых сервисных работах гидростанции.
Типичные ошибки при подборе насоса
Некорректный выбор насоса для конкретной гидросистемы приводит к снижению производительности, поломкам и простоям. Распространенные ошибки:
1. Подбор только по присоединительным размерам (резьбе/фланцу). Игнорирование требуемого расхода (л/мин) и давления (МПа) ведет к тому, что система либо не развивает нужных усилий/скоростей, либо работает с перегрузкой.
2. Неучет температуры окружающей среды и рабочей жидкости. Эксплуатация при температурах ниже +10°C с маслом повышенной вязкости вызывает кавитацию и механические повреждения. В жарких цехах (выше +50°C) масло разжижается, падает КПД и ухудшаются смазывающие свойства.
3. Несоответствие типа рабочей среды. Попытка использовать не рекомендуемые жидкости (водомасляные эмульсии, жидкости на синтетической основе без проверки совместимости) приводит к разрушению уплотнений, коррозии и закоксовыванию каналов.
4. Пренебрежение требованием к фильтрации масла. Установка насоса в систему без фильтра тонкой очистки или с забитым фильтрующим элементом — прямая причина быстрого абразивного износа пластин и зеркала статора.
Условное обозначение (индекс) модели
Расшифровка индекса 5Г12-31АМ позволяет понять основные характеристики насоса:
5 – Условная номинальная подача (расход) одного потока насоса, выраженная в литрах в минуту.
Г – Тип изделия: «Гидравлический» (насос).
12 – Базовый номер модели или серии.
31 – Конструктивная модификация базовой модели.
АМ – Исполнение, адаптированное под современные требования к материалам, точности изготовления и эксплуатационным характеристикам.
Проверка совместимости по габаритам и примеры заказа
Для проверки возможности установки насоса пластинчатого 5Г12-31АМ вместо вышедшего из строя или устаревшего агрегата необходимо сверить три группы параметров: присоединительные размеры вала и фланцев (стандарт 1+1), расстояние между монтажными отверстиями и высоту от оси вала до монтажной плоскости. Эти данные позволяют определить необходимость использования переходных плит или изготовления новой рамы.
Типовые варианты заказа насоса для различных задач от компании ГИДРАВЛИКА:
Вариант 1. Прямая замена. Заказ насоса 5Г12-31АМ для модернизации гидростанции металлорежущего станка, где ранее использовался насос НПл 8-8/6,3. Обеспечивается полная взаимозаменяемость по посадочным местам и гидравлическим параметрам.
Вариант 2. Комплектация нового оборудования. Заказ партии насосов для комплектации выпускаемых заводом гидравлических прессов. Возможна поставка в сборе с муфтой и защитным кожухом.
Вариант 3. Создание запаса для сервиса. Приобретение насоса в качестве складского резерва для крупного металлургического комбината или ремонтного предприятия для сокращения времени простоя оборудования в случае выхода из строя основного агрегата.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос 5Г12-31АМ для замены в существующей системе?
Для корректного подбора необходимо знать три ключевых параметра вашей гидросистемы: требуемое номинальное рабочее давление (в МПа), необходимый расход масла на каждый контур (в л/мин) и тип присоединения (резьба, фланец, размер). Также уточните тип рабочей жидкости, которую вы используете (идентификатор масла). Насос 5Г12-31АМ рассчитан на давление до 6.3 МПа, с подачей 5.8 л/мин на поток, и совместим с минеральными маслами вязкостью 17-400 сСт.
Какие сроки поставки насоса 5Г12-31АМ в мой город?
Наша компания ГИДРАВЛИКА осуществляет поставки по всей территории России и стран СНГ. Насос этой модели часто находится на складе в Москве. При наличии на складе, доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 2-5 рабочих дней транспортными компаниями. В отдаленные регионы сроки рассчитываются индивидуально. Точную информацию о наличии и сроках можно получить, связавшись с нашими менеджерами через Контакты или заказав звонок.
Можно ли использовать насос на открытых площадках или в неотапливаемых цехах?
Рекомендованный температруный диапазон для работы с маслом — от +10°C до +50°C. Эксплуатация при отрицательных температурах требует особых мер: использование масла с низкой температурой застывания, предпусковой подогрев рабочей жидкости и самого насоса. Холодный пуск с густым маслом может привести к кавитации и повреждению пластин. Для постоянной работы в таких условиях рекомендуется рассмотреть специальное исполнение или оборудовать гидростанцию системой термостатирования.
Насос вышел из строя. Можно ли подобрать аналогичный по характеристикам, если 5Г12-31АМ временно нет в наличии?
Да, специалисты ГИДРАВЛИКА проведут подбор аналога по основным параметрам: давлению, расходу, габаритам и типу присоединения. Среди возможных вариантов могут быть другие модели пластинчатых насосов габарита 1+1 или близкие по характеристикам шестеренные насосы, в зависимости от требований вашей системы. Мы предоставим полные технические данные аналога для согласования.
Заключение
Насос пластинчатый 5Г12-31АМ от бренда ГИДРАВЛИК является проверенным решением для обеспечения надежной работы двухконтурных промышленных гидросистем. Его применение позволяет повысить стабильность давления, увеличить общий ресурс оборудования и сократить затраты на техническое обслуживание благодаря простой конструкции и ремонтопригодности. Компания ГИДРАВЛИКА, как официальный поставщик, гарантирует оригинальное качество продукции, оперативную доставку в любой регион России и страны СНГ, а также полную техническую поддержку — от помощи в подборе аналога до консультаций по эксплуатации. Для заказа или получения профессиональной консультации оставьте заявку на сайте или свяжитесь с нашими инженерами.
