Описание и назначение

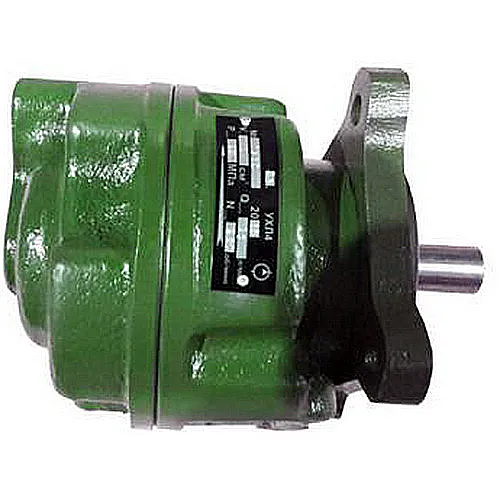

Насос пластинчатый Г12-33АМ представляет собой однопоточный гидравлический агрегат с нерегулируемой подачей, предназначенный для работы в системах с минеральными маслами. Основная функция устройства – создание и поддержание стабильного потока рабочей жидкости под давлением в промышленном оборудовании. Данная модель обеспечивает надежную работу гидростанций, прессового и станочного оборудования.
Вес, габаритные размеры и Код ТН ВЭД
Масса насоса составляет 8,2 килограмма. Габаритные размеры агрегата (длина × ширина × высота) – 280×180×150 миллиметров. Код ТН ВЭД, под который классифицируется данное изделие при таможенном оформлении, – 8413.50.000. Присоединительные размеры соответствуют отечественным стандартам.
Вес и габариты ключевой модели из серии представлены в таблице ниже.
| Параметр | Значение |
|---|
| Масса, кг | 8,2 |
| Габаритная длина, мм | 280 |
| Габаритная ширина, мм | 180 |
| Габаритная высота, мм | 150 |
| Код ТН ВЭД | 8413.50.000 |
Инженер на собеседовании спрашивает: «Что для вас главное в работе пластинчатого насоса?» Кандидат, не моргнув глазом: «Чтобы он был Г12-33АМ и не Г13-34БМ».
Технические характеристики
Для эффективного подбора и интеграции в гидросистему необходимо учитывать ключевые параметры насоса пластинчатого Г12-33АМ.
| Технический параметр | Значение |
|---|
| Рабочий объем, см³ | 32 |
| Подача номинальная, л/мин | 27,9 |
| Давление номинальное/максимальное, МПа | 6,3 / 7,0 |
| Давление на входе (всасывания), МПа | 0,08 – 0,12 |
| Частота вращения (номин./мин./макс.), об/мин | 960 / 600 / 1500 |
| Коэффициент полезного действия (КПД), % | не менее 70 |
| Масса, кг | 8,2 |
| Эксплуатационный параметр | Значение |
|---|
| Климатическое исполнение по ГОСТ | УХЛ |
| Направление вращения вала | правое, по заказу – левое |
| Диапазон вязкости рабочей среды (масла), сСт | от 17 до 400 |
| Уровень звукового давления, дБА | не более 82 |
| Гарантийный срок эксплуатации, месяцев | 12 |
Преимущества и особенности эксплуатации
- Увеличение ресурса гидросистемы: Стабильная подача масла с минимальными пульсациями снижает износ исполнительных механизмов – гидроцилиндров и моторов.
- Снижение эксплуатационных простоев: Надежная конструкция пластинчатого насоса Г12-33АМ обеспечивает длительную бесперебойную работу, уменьшая необходимость в частом сервисном обслуживании.
- Удобство монтажа и замены: Стандартизированные присоединительные размеры и относительно небольшой вес (8,2 кг) упрощают интеграцию в существующие насосные группы или замену вышедших из строя аналогов.
- Совместимость с типовыми рабочими средами: Агрегат рассчитан на работу с широким спектром минеральных масел, что позволяет использовать его на большинстве промышленных объектов без смены жидкости в системе.
- Адаптация к российским условиям: Климатическое исполнение УХЛ позволяет эксплуатировать насос пластинчатый Г12-33АМ в макроклиматических районах с умеренным и холодным климатом.
Принцип работы агрегата
Функционирование насоса пластинчатого Г12-33АМ основано на принципе изменения объема рабочих камер. Вращающийся ротор, установленный эксцентрично относительно статора, оснащен подвижными пластинами. Под действием центробежной силы и давления масла в пазах эти пластины выдвигаются, плотно прилегая к внутренней поверхности статора. В зоне всасывания объем между пластинами увеличивается, создавая разрежение и забор масла из гидробака через всасывающий патрубок. При дальнейшем вращении объем камеры уменьшается, вытесняя рабочую жидкость в нагнетательную линию под рабочим давлением. Такая схема обеспечивает плавную, непрерывную подачу масла, что критически важно для стабильной работы высокоточного прессового и станочного оборудования.
Температурный режим работы и срок службы
Допустимый диапазон температур рабочей жидкости (минерального масла) для насоса пластинчатого Г12-33АМ составляет от +10°C до +50°C. Температура окружающей среды может находиться в пределах от 0°C до +50°C. Агрегат рассчитан на продолжительную непрерывную работу в условиях циклической нагрузки. Номинальный ресурс работы превышает 10 000 часов. На фактический срок службы напрямую влияют несколько ключевых факторов: качество и чистота масла (обязательна фильтрация), соблюдение рекомендуемого диапазона рабочих давлений (не выше 7,0 МПа) и периодичность сервисного обслуживания. Гарантия производителя на насос пластинчатый Г12-33АМ составляет 12 месяцев при соблюдении условий эксплуатации.
Область применения и типы оборудования
Насос пластинчатый Г12-33АМ нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Основные сферы использования: металлообработка (токарные, фрезерные, сверлильные станки), прессовое оборудование (гидравлические прессы, гибочные машины), строительная и специальная техника (экскаваторы, автопогрузчики, подъемники), а также мобильная техника. Эта модель часто используется как силовой узел в составе компактных гидростанций и насосных групп для систем смазки и управления. Благодаря своей надежности насос пластинчатый Г12-33АМ востребован как на крупных производственных предприятиях, так и в сервисных ремонтных центрах.
Состав ремкомплекта и часто заменяемые детали
Каждая поставка насоса сопровождается паспортом изделия. Для продления ресурса и ремонта агрегата наиболее часто требуются следующие компоненты, которые можно заказать отдельно:
| Наименование запчасти | Причина и условия износа |
|---|
| Комплект уплотнений (манжеты, сальники) | Постепенная потеря эластичности, старение резины. Ускоряется при работе на высоких температурах или с несоответствующими маслами. |
| Пластины ротора (лопатки) | Кромочный износ из-за трения о статор и работы с загрязненным маслом, в котором отсутствует должная фильтрация. |
| Пружины прижимные | Потеря упругости со временем, что может снижать давление прижима пластин к статору. |
| Подшипниковые узлы | Износ при работе с повышенными радиальными нагрузками или недостаточной смазкой. |
Типичные ошибки при подборе пластинчатого насоса
- Выбор только по типу резьбы или фланца без учета требуемого рабочего давления и расхода (производительности) системы.
- Игнорирование температурного диапазона работы, особенно при эксплуатации в неотапливаемых цехах зимой или в жарком климате.
- Несоответствие типа рабочей среды: использование в насосе Г12-33АМ жидкостей на водной основе или с вязкостью за пределами 17–400 сСт.
- Превышение допустимой частоты вращения (1500 об/мин) при подключении к электродвигателю с неправильно подобранными характеристиками.
Условное обозначение и логика индекса модели
Расшифровка условного обозначения Г12-33АМ:
- Г – тип изделия: гидронасос.
- 12 – серийный номер или номер конструктивного ряда.
- 33 – базовая модель внутри серии, определяющая рабочий объем и основные геометрические параметры.
- А – буква модификации, обозначающая конкретные конструктивные изменения относительно базовой модели.
- М – исполнение, часто указывающее на предназначение для мобильной техники или специфические условия монтажа.
Такая система маркировки позволяет техническим специалистам однозначно идентифицировать агрегат и подбирать совместимые аналоги, такие как НПл 32/6,3.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо руководствоваться габаритными чертежами. Размеры фланцев, межосевые расстояния крепежных отверстий и расположение патрубков определяют возможность прямой замены без доработки установочной площадки.
Габаритный чертеж пластинчатого насоса модели Г12-33АМ с указанием основных монтажных размеров.
Второе изображение демонстрирует присоединительные размеры всасывающего и напорного патрубков, что необходимо для заказа правильных трубопроводов и фитингов.
Варианты оформления заказа
При обращении к поставщику для приобретения насоса пластинчатого Г12-33АМ можно рассмотреть следующие типовые варианты заказа:
- Базовая поставка: «Насос пластинчатый Г12-33АМ, направление вращения вала – правое, артикул ГИД-1234».
- Заказ с измененным направлением вращения: «Насос пластинчатый Г12-33АМ, направление вращения вала – левое». Поставляется под специальный заказ.
- Заказ насоса с ремкомплектом: «Насос пластинчатый Г12-33АМ + расширенный ремкомплект (уплотнения, пластины)». Оптимально для сервисных центров.
Минимальная партия отгрузки – один насос. Возможна доработка изделия по индивидуальным требованиям заказчика (изменение типа фланца, патрубков).
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса по давлению и расходу для замены в существующей системе?
Ответ: Необходимо сверить два ключевых параметра: номинальную подачу (расход), которая у Г12-33АМ составляет 27,9 л/мин при 960 об/мин, и рабочее давление – номинальное 6,3 МПа с максимальным пиком до 7 МПа. Также критически важно учесть тип присоединения (фланец/резьба) и направление вращения вала.
Вопрос: Какие сроки поставки насоса пластинчатого Г12-33АМ в регионы России и СНГ?
Ответ: При наличии изделия на складе в Москве срок отгрузки составляет 1–2 рабочих дня. Доставка транспортными компаниями до городов, например, Екатеринбурга или Новосибирска, занимает 3–7 дней в зависимости от удаленности региона. В страны СНГ поставка осуществляется на условиях, согласованных индивидуально.
Вопрос: Какие условия эксплуатации являются критическими для этого насоса?
Ответ: Наиболее важные условия: температура рабочего масла должна быть в пределах +10…+50°C, окружающей среды – 0…+50°C. Качество масла: обязательно наличие фильтра тонкой очистки в системе (рекомендуемая тонкость фильтрации не более 25 мкм), вязкость масла – от 17 до 400 сСт. Эксплуатация на открытой площадке требует защиты от прямого попадания осадков.
Вопрос: Возможна ли поставка аналога, если насос пластинчатый Г12-33АМ не подходит по габаритам?
Ответ: Да, специалисты компании-поставщика могут подобрать функциональный аналог с близкими параметрами: рабочим объемом 32 см³, давлением 6,3 МПа и производительностью около 28 л/мин, но с другими присоединительными размерами. Для этого необходимо предоставить техническое задание или характеристики заменяемого агрегата.
Гидравлическое оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл от консультации инженера-гидравлика и подбора нужной модели до оперативной доставки в любой город РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и страны СНГ. Все изделия имеют необходимые сертификаты и сопровождаются технической документацией. Для получения подробной информации, уточнения наличия на складе или оформления заказа оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
