Пневмоцилиндр ****-080хS ГОСТ 15608-81 является типовым исполнительным механизмом двухстороннего действия с односторонним штоком. Данный пневмоцилиндр предназначен для установки в системы пневмоавтоматики станочного, прессового и сборочного оборудования, где требуется прямолинейное возвратно-поступательное движение рабочего органа.
Описание и назначение пневмоцилиндра ГОСТ 15608-81 ****-080хS
Пневмоцилиндр модели ****-080хS ГОСТ 15608-81 создает усилие за счет энергии сжатого воздуха. Агрегат используется как привод для зажимных, подающих, откидных и подъемных механизмов в составе промышленных линий. Основная функция устройства — преобразование энергии сжатой рабочей среды в механическую работу выходного звена (штока).
| Параметр | Значение |
|---|
| Диаметр поршня (D) | 80 мм |
| Диаметр штока (d) | 25 мм |
| Ход поршня (S) | 10 – 800 мм (стандартные значения) |
| Масса (примерная для S=100 мм) | ~ 3.2 кг |
| Габаритные размеры (L для S=100 мм) | ~ 250 мм (длина в сборе) |
| Код ТН ВЭД (условно) | 8412.31.000 0 |
Инженер-конструктор просит механика: «Срочно нужен надежный пневмоцилиндр ****-080хS ГОСТ 15608-81 для нового стенда». Механик, не отрываясь от паяльника: «Зачем ГОСТ? У нас тут свой стандарт – если работает и не течет, значит, годится».
Технические характеристики пневмоцилиндра ****-080хS
Ниже представлена сводная таблица основных эксплуатационных параметров, позволяющая корректно подобрать пневмоцилиндр для конкретных условий работы.
| Обозначение | Диаметр, мм | Ход поршня | Площадь поршня, см² | Рабочее давление, кгс/см² |
| Поршень (D) | Шток (d) | S, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Усилие на штоке, кгс (при КПД η = 0.9) |
| ****-080хS | 80 | 25 | 10-800 | Бесштоковая полость | 50.25 | 45.2 | 90.5 | 135.7 | 180.9 | 226.1 | 271.4 | 316.6 | 361.8 | 407.0 | 452.3 |
| Штоковая полость | 45.35 | 40.8 | 81.6 | 122.4 | 163.3 | 204.1 | 244.9 | 285.7 | 326.5 | 367.3 | 408.2 |
Преимущества и особенности эксплуатации
Использование пневмоцилиндра ****-080хS ГОСТ 15608-81 в производственных линиях дает ряд существенных преимуществ для технических специалистов и сервисных служб:
1. Высокая ремонтопригодность и стандартизация. Унифицированная конструкция, разработанная по государственному стандарту, упрощает поиск запасных частей и проведение сервисного обслуживания. Большинство уплотнений и комплектующих взаимозаменяемы с изделиями других производителей, соблюдающих ГОСТ 15608-81.
2. Увеличение ресурса работы. Расчетный ресурс данного пневмоцилиндра составляет 3 миллиона двойных ходов или 3000 километров суммарного пути штока. Соблюдение температурного режима и использование очищенного воздуха значительно продлевают этот срок.
3. Широкий диапазон ходов и надежность. Возможность заказа изделия с ходом от 10 до 800 мм позволяет гибко проектировать технологическую оснастку. Конструкция с креплением крышек на стяжках обеспечивает стабильность геометрии при длительной циклической нагрузке.
4. Стабильность работы при низких температурах. Данная модель пневмоцилиндра рассчитана на эксплуатацию при температуре окружающей среды до -45 °C, что делает его пригодным для использования в неотапливаемых цехах или в условиях российского климата.
Принцип работы в составе пневмосистемы
Пневмоцилиндр ****-080хS ГОСТ 15608-81 функционирует как привод двойного действия. Сжатый воздух от магистрали или компрессорной станции через распределитель подается попеременно в штоковую или бесштоковую полость гильзы. Поршень, на котором установлены уплотнительные манжеты, перемещается под действием разницы давлений, передавая усилие через шток на исполнительный механизм. Возвратно-поступательное движение обеспечивается переключением потока воздуха. В стандартном исполнении, указанном в обозначении, торможение в конце хода не предусмотрено. Для подключения используются два резьбовых порта на крышках цилиндра.
Температурный режим и ресурс работы
Эксплуатация данного пневмоцилиндра регламентируется следующими условиями:
Диапазон температур окружающей среды: от -45 °C до +70 °C.
Тип рабочей среды: сжатый воздух, соответствующий классу очистки по ГОСТ 17433-80 (обычно не ниже класса 2 по содержанию твердых частиц, классов 3-4 по маслу и влаге). Использование неочищенного воздуха с влагой и абразивными частицами — основной фактор, сокращающий ресурс уплотнений и зеркала гильзы. Рекомендуется применение фильтр-влагоотделителей и лубрикаторов.
Режимы работы: допускается продолжительная непрерывная работа в циклическом режиме. Допустимая скорость перемещения штока для пневмоцилиндра с диаметром 80 мм — до 1.0 м/с. Превышение скорости ведет к повышенному износу уплотнений и ударным нагрузкам.
Расчетный срок службы в 3 млн. ходов достигается при соблюдении допустимого рабочего давления (до 1 МПа или 10.2 кгс/см²), использовании подготовленной рабочей среды и своевременном техническом обслуживании.
Область применения и типы оборудования
Пневмоцилиндр ****-080хS ГОСТ 15608-81 серийно применяется в различных отраслях промышленности:
Металлообработка и станкостроение: приводы зажимных патронов и цанг на токарных и фрезерных станках, механизмы смены инструмента, перемещения суппортов, откидные ограждения.
Прессовое и кузнечно-штамповочное оборудование: вспомогательные механизмы подачи заготовок, выталкивания готовых изделий, фиксации оснастки.
Производство упаковки и розлив: приводы крышек, дозаторов, отсекателей, толкателей на конвейерных линиях.
Деревообработка: зажимные устройства в ваймах, механизмы подачи пиломатериала.
Автоматические сборочные линии и робототехника: как простейший привод для захватов, позиционирования, перемещения узлов.

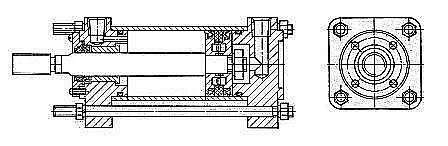

Общий вид пневмоцилиндра с креплением крышек на стяжках.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмоцилиндра ****-080хS ГОСТ 15608-81 рекомендуется иметь ремкомплект, включающий наиболее подверженные износу компоненты.
| Наименование запчасти | Условное обозначение | Причина износа / замена |
|---|
| Уплотнение поршня (манжета) | Комплект уплотнений поршня | Постоянное трение о гильзу, загрязнения воздуха. Признак — падение усилия, утечка воздуха через шток. |
| Уплотнение штока (манжета, грязесъемник) | Комплект уплотнений штока | Абразивный износ от пыли, контакт с внешней средой. Признак — утечка воздуха вдоль штока, попадание грязи внутрь. |
| Направляющая втулка штока | Втулка штока | Износ от боковых нагрузок. Признак — люфт или перекос штока. |
| Стяжные шпильки (болты) | Комплект крепежа | Усталость металла при циклических нагрузках. Требуются при разборке. |
Виды исполнений по ГОСТ 15608-81
Маркировка пневмоцилиндра ****-080хS ГОСТ 15608-81 может включать дополнительные индексы, указывающие на исполнение:
По способу торможения: 1 — без торможения (базовое), 2 — с регулируемым торможением в конце хода.
По виду крепления: 0 — на удлиненных стяжках, 1 — на лапах, 2 — на переднем фланце, 3 — на заднем фланце, 4 — на проушине, 5 — на цапфах.
По выполнению конца штока: 1 — с наружной резьбой, 2 — с внутренней резьбой.
По присоединительной резьбе: 1 — c метрической резьбой (обычно М10х1 или М14х1.5), 2 — с конической трубной резьбой (Rc).
Типичные ошибки при подборе пневмоцилиндра
Во избежание преждевременного выхода из строя или несоответствия требованиям задачи, при выборе пневмоцилиндра следует избегать следующих ошибок:
1. Выбор исключительно по присоединительным размерам. Подбор только по диаметру поршня (80 мм) без учета требуемого усилия (исходя из давления в системе) и необходимого хода (S).
2. Игнорирование скорости движения штока. Применение цилиндра для высокоскоростных операций (более 1 м/с) без учета необходимости демпфирования или выбора специализированного исполнения.
3. Несоответствие типа рабочей среды. Попытки использовать пневмоцилиндр ГОСТ 15608-81 с жидкостями или агрессивными газами, на которые не рассчитаны стандартные уплотнительные материалы (NBR).
4. Пренебрежение условиями монтажа. Неучет допустимых боковых нагрузок на шток и необходимости применения дополнительных направляющих для длинных ходов, что приводит к износу втулки и уплотнений штока.
Условное обозначение модели ****-080хS
Шифр модели ****-080хS расшифровывается следующим образом:
**** — условное обозначение производителя или серии.
080 — номинальный диаметр поршня в миллиметрах (D = 80 мм).
х — символ, разделяющий параметры диаметра и хода.
S — условное обозначение хода поршня. Конкретное значение хода в миллиметрах указывается отдельно (например, 100, 200, 400). В общем обозначении «S» является переменным параметром.
Таким образом, пневмоцилиндр ****-080хS ГОСТ 15608-81 — это цилиндр с диаметром поршня 80 мм и стандартным штоком 25 мм, ход которого может быть выбран в диапазоне от 10 до 800 мм.
Габаритные и присоединительные размеры
Для монтажа и замены необходимо учитывать габариты. Основные монтажные размеры для базового исполнения с креплением на стяжках (исполнение «0»): осевое расстояние между отверстиями под крепеж в лапах или фланцах, вылет штока в исходном положении, размеры резьбовых портов для подключения воздушных магистралей. Перед установкой необходимо сверить размеры с паспортом на оборудование, чтобы убедиться в совместимости посадочных мест, ходу и отсутствию препятствий для полного выдвижения штока. Габаритная длина L рассчитывается как сумма хода S, конструктивных длин крышек и штока. Например, для хода S=100 мм общая длина составит примерно 250-280 мм.
Примеры заказа пневмоцилиндра ****-080хS
При оформлении заявки на пневмоцилиндр ГОСТ 15608-81 необходимо указать полное условное обозначение, включая все необходимые параметры исполнения:
1. Базовая модель с ходом 100 мм и креплением на стяжках: ****-080х100 (или ****-080хS, где S=100). Исполнение: торможение — «1» (без), крепление — «0», конец штока — «1» (наружная резьба), присоединение — «1» (метрическая резьба).
2. Модель с креплением на лапах и торможением: ****-080х200-21ХХ (где вторая цифра «1» — крепление на лапах, первая цифра «2» — с торможением). Ход S=200 мм.
3. Модель с фланцевым креплением и внутренней резьбой на штоке: ****-080х400-32ХХ (где «3» — крепление на заднем фланце, «2» — внутренняя резьба на штоке).
Для точного подбора проконсультируйтесь с нашими инженерами, предоставив параметры вашей системы: рабочее давление, требуемое усилие, ход, способ монтажа и тип среды.
