Описание и назначение пневмоцилиндров ПЦ
Пневмоцилиндры серии ПЦ производства ГИДРАВЛИКА — это линейка промышленных приводов, полностью соответствующих международным стандартам ISO 6431 и VDMA 24562. Данные пневмоцилиндры предназначены для преобразования энергии сжатого воздуха в возвратно-поступательное механическое движение. Они являются ключевым компонентом в пневмоавтоматике и используются для перемещения, зажима, подъема, толкания деталей и инструментов в самых разных отраслях промышленности. Унификация по пневмоцилиндрам ISO 6431 обеспечивает полную взаимозаменяемость с аналогами ведущих мировых производителей, что критически важно для модернизации импортного оборудования и поддержания безотказной работы конвейерных линий.
Краткие характеристики пневмоцилиндров серии ПЦ
Серия представлена широким диапазоном типоразмеров, что позволяет подобрать привод для задач любой сложности. Благодаря стандартизации пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) инженеры могут легко интегрировать их в новые и существующие системы.
| Параметр |
Значение / Диапазон |
| Диаметр цилиндра (поршня), мм |
32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400 |
| Ход поршня (стандартные значения), мм |
25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 |
| Максимальный рабочий ход, мм |
от 1000 до 1600 (зависит от диаметра) |
| Рабочее давление, МПа (номинальное/макс.) |
1,0 (10 бар) |
| Присоединительная резьба подвода воздуха |
G1/8"/ G1/4"/ G3/8"/ G1/2"/ G3/4"/ G1" (в зависимости от диаметра) |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 |
| Масса, кг |
От ~0,5 кг (для ПЦ диаметром 32 мм) до ~120 кг (для ПЦ диаметром 400 мм) |
| Код ТН ВЭД |
8412.31.000 0 |
Технические характеристики пневмоцилиндров ПЦ
В таблице ниже приведены ключевые параметры для выбора пневмоцилиндров по ISO 6431 в зависимости от диаметра поршня.
| Технический параметр |
Диаметр рабочего цилиндра, мм |
| 32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
320 |
400 |
| Номинальное давление (рабочее), МПа |
1,0 |
| Диапазон температур эксплуатации, °C |
От -40 до +80 (для исполнения УХЛ/О) |
| Тип рабочей среды |
Очищенный сжатый воздух (класс загрязненности не ниже 10 по ГОСТ 17433) |
| Присоединительный размер пневмолиний, дюйм |
1/8 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
| Масса (ориентировочно), кг |
~0.5 |
~0.8 |
~1.2 |
~2.0 |
~3.5 |
~6.0 |
~11 |
~22 |
~45 |
~70 |
~90 |
~120 |
| Номинальная сила, H (толкающая / тянущая) |
720 / 620 |
1130 / 950 |
1760 / 1530 |
2800 / 2500 |
4500 / 4080 |
7050 / 6600 |
11000 / 10300 |
18000 / 16900 |
28000 / 27000 |
44100 / 42400 |
72300 / 69500 |
113000 / 107300 |
Принцип работы и конструктивные особенности
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) являются приводами двустороннего действия. Это означает, что сжатый воздух подается поочередно в поршневую и штоковую полости цилиндра через соответствующие присоединительные порты, что обеспечивает как выдвижение, так и втягивание штока под управлением пневмораспределителя. Усилие на штоке создается за счет разности давлений на противоположных сторонах поршня. Конструктивно цилиндры состоят из трубки-гильзы, поршня со штоком, торцевых крышек с втулками и уплотнительных комплектов.
Серия включает модификации с демпфированием (торможением) и без него. В цилиндрах с демпфированием в конце хода поршня срабатывает специальный клапан, создающий повышенное сопротивление движению и плавно замедляющий шток, что предотвращает ударные нагрузки и повышает точность позиционирования, а также продлевает срок службы всего механизма. Опция «с магнитом» позволяет устанавливать на корпус бесконтактные датчики положения для контроля состояния пневмопривода в системе автоматики, что расширяет область применения пневмоцилиндров ISO 6431.
Загадка: Как отличить опытного инженера-пневматика? Он всегда выбирает правильные пневмоцилиндры ПЦ (ISO 6431, VDMA 24562), при этом может с закрытыми глазами на слух определить, в каком из них закончилось демпфирующее масло!
Температурный режим работы и срок службы
Пневмоцилиндры ГИДРАВЛИКА производятся в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150. Это гарантирует их работоспособность в широком диапазоне температур от –40°C до +80°C. Уплотнительные материалы и смазка подобраны с учетом экстремальных российских условий. При соблюдении требований к качеству рабочей среды (отсутствие конденсата, твердых частиц, масел-окислителей) и корректном монтаже, ресурс пневмоцилиндров по ISO 6431 составляет несколько миллионов циклов, что обеспечивает долгосрочную и надежную эксплуатацию.
Сфера применения и совместимое оборудование
Благодаря своей универсальности и надежности пневмоцилиндры ПЦ нашли применение в различных отраслях:
- Машиностроение и металлообработка: Автоматические линии, станки-автоматы, прессы, манипуляторы для загрузки/разгрузки, фиксаторы.
- Пищевая и упаковочная промышленность: Дозирующие устройства, машины для фасовки и упаковки, приводы заслонок и клапанов.
- Деревообработка: Пневмозажимы в станках ЧПУ, приводы подающих механизмов.
- Автоматизация складских систем: Сортировочные установки, подъемники, затворы.
- Текстильная и легкая промышленность: Приводы раскройных машин, механизмы натяжения.
Оборудование совместимо с любой пневмоаппаратурой, соответствующей стандартным присоединительным размерам: клапанами, фильтрами, регуляторами давления, дросселями и, конечно, распределителями от любых производителей, работающих по стандарту ISO 6431.
Ремкомплекты и часто заменяемые запчасти
Для обеспечения ремонтопригодности пневмоцилиндров (ISO 6431, VDMA 24562) компания ГИДРАВЛИКА предлагает ремкомплекты. В типовой состав ремкомплекта входят наиболее подверженные износу элементы, что позволяет выполнить восстановление привода в полевых условиях.
| Наименование компонента |
Назначение и признаки износа |
| Кольцо поршневое уплотнительное |
Основное уплотнение поршня. Износ приводит к перетечкам воздуха между полостями, потере силы и «просадке» штока под нагрузкой. |
| Манжета штоковая (уплотнение штока) |
Предотвращает утечку воздуха вдоль штока и защищает от попадания пыли внутрь. Износ ведет к внешним утечкам. |
| Уплотнительное кольцо штоковой втулки |
Дополнительное уплотнение и направляющая штока. |
| Демпфирующие кольца (для модификаций с торможением) |
Обеспечивают плавное замедление. Истирание приводит к жесткому, ударному окончанию хода. |
| Сальник штока (пыльник) |
Защищает шток и внутреннюю полость от абразивной пыли и грязи. |
Работа в экстремальных условиях и ремонтопригодность
Пневмоцилиндры ГИДРАВЛИКА адаптированы к российским реалиям:
- Морозостойкость -40°C: Используются морозостойкие материалы уплотнений и специальные смазки, сохраняющие эластичность при низких температурах.
- Совместимость: Конструкция и материалы совместимы с воздухом, подготовленным с использованием отечественных индустриальных масел, соответствующих ГОСТ.
- Ремонт в полевых условиях: Модульная конструкция пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) позволяет быстро разобрать узел, заменить ремкомплект и восстановить работоспособность без специального сложного инструмента, минимизируя простой оборудования.
Условное обозначение (шифр модели)
Структура условного обозначения пневмоцилиндров серии ПЦ является логичной и информативной, позволяя точно определить все ключевые параметры изделия. Рассмотрим пример: Пневмоцилиндр 1М-100х0200 УХЛ4 ISO 6431
| 1 | | М | | 100 | x | 0200 | | УХЛ | | 4 | | ISO 6431 |
| Стандарт исполнения (ISO 6431, VDMA 24562) |
| Категория размещения по ГОСТ 15150 |
| Климатическое исполнение по ГОСТ 15150 (УХЛ) |
| Ход поршня в миллиметрах (200 мм) |
| Диаметр цилиндра в миллиметрах (100 мм) |
| Код наличия магнита: М — с магнитом, без обозначения — без магнита |
| Код присоединения (1 — трубная цилиндрическая резьба G по ГОСТ 8357) |
Исполнение по типу действия и штоку:
1 — двухстороннего действия с торможением, односторонний шток;
2 — одностороннего действия (выдвижение от пружины), шток выдвинут;
3 — одностороннего действия (втягивание от пружины), шток втянут;
4 — двухстороннего действия без торможения, односторонний шток;
5 — двухстороннего действия с двухсторонним штоком;
6-9 — специальные исполнения (многопозиционные, тандем). |
Габаритные и присоединительные размеры
Конструктивные размеры пневмоцилиндров ISO 6431 строго стандартизированы, что гарантирует простоту монтажа и замены. На схеме ниже показаны ключевые габариты для исполнения с односторонним штоком.

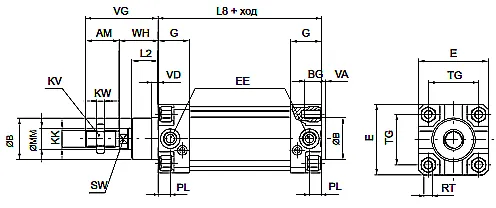

Фото: Схематическое изображение основных монтажных размеров пневмоцилиндра.
Сводная таблица габаритных размеров

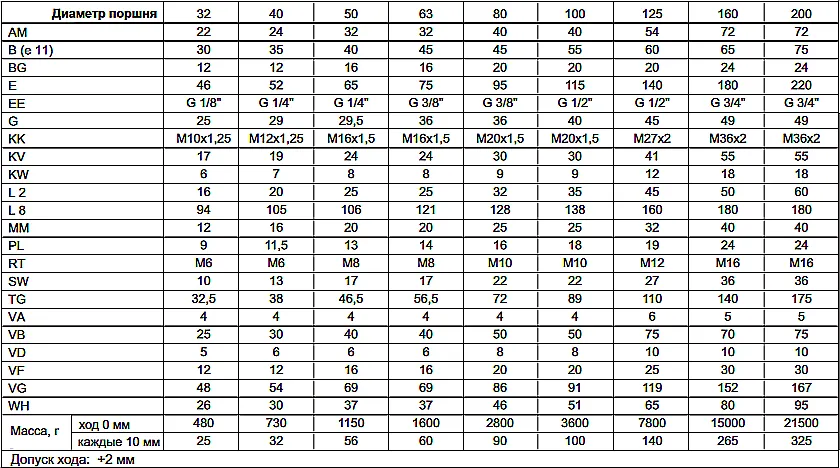

Фото: Таблица с подробными размерами для подбора и проектирования.
Примеры заказа пневмоцилиндров ПЦ
- Пневмоцилиндр 1-63х0080 УХЛ4 ISO 6431: Цилиндр двухстороннего действия с торможением, без магнита, диаметр 63 мм, ход 80 мм, климат УХЛ4.
- Пневмоцилиндр 4М-125х0320 УХЛ4 ISO 6431: Цилиндр двустороннего действия без торможения, с магнитом на поршне, диаметр 125 мм, ход 320 мм.
- Пневмоцилиндр 2-100х0050 УХЛ4 ISO 6431: Цилиндр одностороннего действия (выдвижение от пружины), шток выдвинут, без магнита, диаметр 100 мм, ход 50 мм.
Для оформления заказа или получения консультации свяжитесь с нашими специалистами через раздел Контакты или используйте кнопку заказа на сайте.
Поставка и доставка по России
Компания ГИДРАВЛИКА осуществляет поставку пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) собственного производства со склада в Екатеринбурге. Мы обеспечиваем оперативную доставку надежными транспортными компаниями во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск, Воронеж, Пермь, Волгоград и другие города. На всю продукцию предоставляются техническая документация и сертификаты соответствия.
