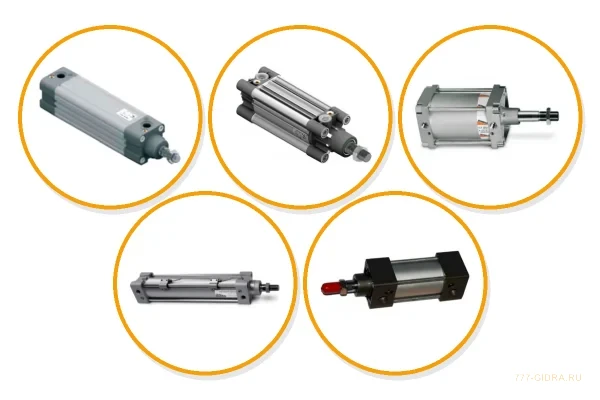

Пневмоцилиндры ...-063 х0200 УХЛ4 ISO 6431

Описание и назначение: Пневмоцилиндры серии ПЦ...-063 х0200 УХЛ4 представляют собой унифицированные исполнительные механизмы, соответствующие международному стандарту ISO 6431. Они предназначены для преобразования энергии сжатого воздуха в прямолинейное возвратно-поступательное движение и применяются в составе пневматических систем промышленного оборудования, станков и автоматических линий для позиционирования, зажима, подачи или перемещения деталей и узлов.

Ключевые параметры и вариации моделей

Серия пневмоцилиндров ПЦ...-063 х0200 УХЛ4 ISO 6431 включает несколько модификаций, различающихся по наличию магнитного датчика и функции торможения. Их объединяют базовые технические характеристики: номинальное рабочее давление до 1,0 МПа (10 бар), диаметр поршня 63 мм и стандартный ход 200 мм. Климатическое исполнение УХЛ4 гарантирует надежную работу в районах с умеренным климатом.

Модель ПЦ 11 имеет встроенную функцию торможения в конце хода, что обеспечивает плавное замедление и точную остановку поршня со штоком, снижая ударные нагрузки на конструкцию. Модификация ПЦ 11М дополнительно оснащается магнитом на поршне для взаимодействия с внешними датчиками положения (герконами), что позволяет реализовать системы контроля и обратной связи. Исполнения серии ПЦ 41 и ПЦ 41М не имеют системы торможения и отличаются только наличием магнита.

Разговаривают два пневмоцилиндра на сборочном конвейере. Один другому:
— Ну что, сегодня тоже будешь ходить туда-сюда без остановки?
— Да! Мой ход поршня 200 мм, но ощущение такое, будто марафон бегу.

Технические характеристики

Преимущества и особенности эксплуатации

• Увеличенный ресурс работы: Конструкция пневмоцилиндров ПЦ...-063 х0200 УХЛ4 ISO 6431 предусматривает применение качественных уплотнений и материалов, устойчивых к сухому или смазанному сжатому воздуху, что повышает надежность и межсервисный интервал.
• Снижение вибрации и ударных нагрузок: Исполнения с функцией торможения (ПЦ 11 и ПЦ 11М) минимизируют динамические удары в конце хода, повышая точность позиционирования и уменьшая износ как самого пневмоцилиндра, так и исполнительного механизма.
• Гибкость в построении АСУ ТП: Наличие магнита на поршне в моделях ПЦ 11М и ПЦ 41М позволяет легко интегрировать цилиндр в системы автоматизированного управления с обратной связью по положению, используя стандартные герконовые датчики.
• Удобство монтажа и замены: Стандартизированные габаритные и присоединительные размеры по ISO 6431 обеспечивают совместимость и взаимозаменяемость с аналогичными изделиями других производителей, соответствующих этому стандарту.
• Стабильность работы при низких давлениях: Низкое давление страгивания (не более 0,07 МПа) гарантирует уверенный старт движения даже при нестабильном или сниженном давлении в магистрали.

Принцип работы и конструкция

Работа пневмоцилиндра ПЦ...-063 х0200 УХЛ4 ISO 6431 основана на давлении сжатого воздуха. Воздух подается через один из присоединительных портов (G 3/8"), давит на поршень диаметром 63 мм, перемещая его вместе со штоком. Реверсирование движения осуществляется переключением подачи воздуха на противоположную полость через пневмораспределитель. В моделях с торможением в конце хода срабатывает клапан дросселирования, плавно замедляющий поршень. За герметизацию отвечают уплотнительные манжеты и кольца.

Температурный режим и срок службы

Пневмоцилиндры климатического исполнения УХЛ4 предназначены для эксплуатации в диапазоне температур окружающей среды от -40°С до +40°С. При использовании специальных морозостойких смазок возможна работа при более низких температурах. Режим работы – повторно-кратковременный или продолжительный, в зависимости от цикличности производственного процесса. Ключевыми факторами, влияющими на ресурс работы пневмоцилиндров ПЦ...-063 х0200 УХЛ4 ISO 6431, являются качество подготовки подаваемого воздуха (наличие влаги, масла, твердых частиц), соблюдение рабочего давления и своевременность сервисного обслуживания уплотнений.

Область применения и типы оборудования

Данные пневмоцилиндры находят широкое применение в различных отраслях промышленности.

• Станкостроение и металлообработка: Установки для зажима заготовок, механизмы подачи инструмента, позиционирующие столы.
• Пакетировочные и упаковочные автоматы: Приводы прессующих плит, толкатели, отсекатели.
• Сборочные автоматические линии и роботизированные комплексы: Манипуляторы для захвата и перемещения деталей.
• Деревообрабатывающее оборудование: Зажимные устройства, толкатели пачек.
• Оборудование для производства строительных материалов: Приводы формовочных станков, механизмы разгрузки.

Состав ремонтного комплекта и часто заменяемые детали

Наиболее подвержены износу уплотнительные элементы, особенно при работе с неподготовленным воздухом или в условиях высокой цикличности.

Типичные ошибки при подборе пневмоцилиндров

• Ориентация только на габариты и резьбу: Выбор цилиндра исключительно по присоединительным размерам без учета требуемого усилия (расчета по давлению и диаметру поршня) приводит к неразвиваемому усилию или перегрузке системы.
• Пренебрежение функцией торможения: Использование цилиндра без торможения в системе, где требуется точная и плавная остановка, вызывает повышенные ударные нагрузки и сокращает ресурс.
• Игнорирование необходимости обратной связи: Отказ от модели с магнитом (ПЦ 11М, ПЦ 41М) в автоматизированных системах, где требуется контроль положения, приводит к усложнению или невозможности реализации логики управления.
• Неучет температурного диапазона: Применение цилиндра УХЛ4 в условиях постоянной эксплуатации за пределами указанного диапазона температур (-40°С...+40°С) без дополнительных мер ведет к ускоренному износу уплотнений.

Условное обозначение и расшифровка маркировки

Маркировка пневмоцилиндров ПЦ...-063 х0200 УХЛ4 ISO 6431 подчинена единой логике. «ПЦ» – тип изделия (пневмоцилиндр). Первая цифра после «ПЦ» (1 или 4) указывает на исполнение: «1» – с торможением в конце хода, «4» – без торможения. Буква «М» в обозначении модели (например, ПЦ 11М) означает наличие магнита на поршне для датчиков положения. Число «063» – диаметр поршня в миллиметрах. «Х0200» – величина хода поршня в миллиметрах. «УХЛ4» – климатическое исполнение и категория размещения. «ISO 6431» – соответствие международному стандарту на габаритные и присоединительные размеры.

Габаритные и присоединительные размеры пневмоцилиндров ISO6431

Для проверки монтажной совместимости при замене или проектировании нового узла необходимо сверить все размерные параметры.

Вес и габаритные размеры (длина в сборе) варьируются в зависимости от хода поршня. Для типоразмера ходом 200 мм и диаметром поршня 63 мм общая длина (L) составляет 183 мм (без учета присоединений).

Примеры оформления заказа пневмоцилиндров

Для заказа необходимо указать точную маркировку и требуемое количество.

1. Базовая модель с торможением: Пневмоцилиндр ПЦ 11-063 х0200 УХЛ4 ISO 6431 (с торможением, без магнита).
2. Модель с торможением и магнитом: Пневмоцилиндр ПЦ 11М-063 х0200 УХЛ4 ISO 6431 (с торможением и магнитом).
3. Базовая модель без торможения: Пневмоцилиндр ПЦ 41-063 х0200 УХЛ4 ISO 6431 (без торможения, без магнита).

Код ТН ВЭД: 8412.21.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию пневмоцилиндра по давлению, расходу и типу подключения?
Выбор начинается с расчета требуемого усилия по давлению в системе (до 1,0 МПа) и площади поршня (для Ø63 мм). Расход воздуха определяется скоростью движения и площадью поршня. Тип подключения стандартизирован – резьба G 3/8". Далее определяются опции: нужна ли функция плавного торможения в конце хода (серия ПЦ 11) и требуется ли магнит на поршне для датчиков положения (индекс «М»).

Каковы сроки поставки и условия доставки по России и СНГ?
В страны СНГ поставка осуществляется на условиях, согласованных при оформлении заказа. Наличие конкретных моделей можно уточнить у менеджеров через сайт https://777-gidra.ru.

Насколько критично качество сжатого воздуха для ресурса работы пневмоцилиндра?
Крайне критично. Наличие влаги, масляного тумана и твердых частиц в воздухе – основные причины преждевременного износа уплотнений и заклинивания цилиндра. Для продления срока службы пневмоцилиндров ПЦ...-063 х0200 УХЛ4 ISO 6431 настоятельно рекомендуется использовать фильтры-влагоотделители и лубрикаторы (маслораспылители), если не используется предварительно смазанный воздух.

Можно ли заменить пневмоцилиндр другого производителя на модель ПЦ...-063 х0200 УХЛ4 ISO 6431?
Если заменяемый цилиндр соответствует стандарту ISO 6431, скорее всего, замена возможна без переделок. Необходимо проверить совпадение всех габаритных и присоединительных размеров из таблицы выше, особенно расстояний между монтажными отверстиями (B, E), длин L, L1 и тип резьбы портов (G 3/8"). Наши специалисты готовы проверить совместимость по вашим чертежам или фотографиям.

Пневмоцилиндры серии ПЦ...-063 х0200 УХЛ4 ISO 6431 производства бренда ГИДРАВЛИК представляют собой надежное и технологичное решение для современных пневматических систем. Их стандартизация по ISO 6431, вариативность исполнений и адаптация к российским условиям эксплуатации делают их оптимальным выбором для модернизации и ремонта промышленного оборудования. Компания ГИДРАВЛИКА, как официальный поставщик, обеспечивает полное сопровождение, технические консультации и оперативные поставки по всей территории России и в страны СНГ. Для подбора аналога под вашу систему или оформления заявки свяжитесь с нами через форму на сайте или по контактам, указанным в разделе Контакты.
