Пневмораспределитель серии ПР03Ф является базовым прибором для управления потоками сжатого воздуха в составе пневматических систем стационарного промышленного оборудования.
Описание и назначение ПР03Ф
Пневмораспределитель ПР03Ф – это универсальный механический узел, предназначенный для переключения каналов подачи рабочей среды. Он устанавливается в пневмолиниях станков, манипуляторов и другого оборудования, где требуется точное управление пневмоцилиндрами, пневмомоторами или иными исполнительными устройствами.
Спрашивают два технолога на производстве: «У нас на линии ПР03Ф сломался, как пневмосхему перекроем?». Второй отвечает: «Не паникуй, найдём временный пневмораспределитель и воздух направим через него».
Габаритные размеры и общие данные
Масса изделия не превышает 0.17 кг, что обеспечивает простоту монтажа. Пневмораспределитель ПР03Ф имеет компактное исполнение, оптимальное для установки в ограниченном пространстве. Код ТН ВЭД для данного оборудования – 8481 80 100 0. Основные размеры приведены в таблице.
| Параметр | Значение |
|---|
| Масса, кг, не более | 0.17 |
| Габаритные размеры (приблизительно), мм | Длина х Ширина х Высота: ~70 х 40 х 40 |
| Код ТН ВЭД | 8481 80 100 0 |
Внешний вид ПР03Ф спереди, тип Ф, механическое управление.
Вид сбоку пневмораспределителя, показаны присоединительные отверстия и органы управления.
Технические характеристики пневмораспределителя
Ключевые эксплуатационные параметры пневмораспределителя ПР 03 Ф определяют область его применения и условия интеграции в пневмосистему.
| Параметр | Характеристика |
|---|
| 1. Условный проход, мм | 2,5 |
| 2. Номинальное (рабочее) давление, МПа (бар) | 1,0 (10) |
| 3. Пропускная способность (Kv), м³/ч, не менее | 0,1 |
| 4. Масса, кг, не более | 0.17 |
| 5. Диапазон срабатывания, МПа | 0.14 – 1.0 |
| 6. Климатическое исполнение | УХЛ4 |
| 7. Тип рабочей среды | Сжатый воздух |
Преимущества и особенности эксплуатации
Применение данного распределителя в пневмосистемах приносит несколько ощутимых преимуществ.
Надёжность монтажа. Компактные размеры и стандартные присоединительные размеры пневмораспределителя упрощают его установку на типовые пневмоплиты или непосредственно в линию.
Стабильность работы. Конструкция обеспечивает устойчивое переключение в широком диапазоне рабочих давлений, от 0.14 до 1.0 МПа, что соответствует большинству стандартных промышленных пневмосетей.
Универсальность. Исполнение УХЛ4 позволяет использовать прибор в помещениях с контролируемыми климатическими условиями большинства регионов России, что снижает риски, связанные с климатическим фактором.
Увеличение ресурса системы. Соблюдение требований к качеству воздуха (загрязненность не грубее 10 по ГОСТ 17433) обеспечивает долгий срок службы внутренних уплотнений самого пневмораспределителя и защищает другие компоненты системы.
Принцип работы в составе пневмосистемы
Работа устройства основана на механическом воздействии на орган управления. При приложении усилия происходит переключение золотника или клапанного механизма внутри корпуса пневмораспределителя ПР 03 Ф. Это изменяет коммутацию входного, выходных и выхлопных каналов, перенаправляя поток сжатого воздуха от источника питания к нужному потребителю (например, поршневой полости цилиндра) и обеспечивая сброс воздуха из противоположной полости в атмосферу.
Температурный режим работы и ресурс
Пневмораспределитель ПР03Ф предназначен для работы в помещениях с искусственно регулируемым микроклиматом в соответствии с исполнением УХЛ (умеренный и холодный климат). Ужесточённые требования к температуре окружающей среды не предъявляются, так как температурный режим определяется в основном рабочим воздухом внутри системы. Ключевым фактором, влияющим на срок службы, является качество подаваемой среды. Масло, присутствующее в воздухе, должно иметь кинематическую вязкость в диапазоне 10–35 мм²/с при +50°С. Это обеспечивает смазку трущихся пар и повышает ресурс работы уплотнений до полного межсервисного интервала.
Область применения и совместимое оборудование
Данный пневмораспределитель применяется на различных типах промышленного оборудования, где используется пневматический привод.
Прессовое и штамповочное оборудование: для управления зажимными или подающими механизмами.
Станки: токарные, фрезерные, сверлильные – для управления переключением инструмента, зажимами заготовок, системами удаления стружки.
Сборочные линии и автоматизированные комплексы: в составе пневмоманипуляторов.
Упаковочное оборудование: управление механизмами захвата, толкателями, клапанами.
Он хорошо интегрируется с пневмосистемами, построенными на компонентах отечественного и импортного производства, благодаря стандартным присоединительным параметрам.
Состав ремонтного комплекта и типовые изнашиваемые детали
При длительной эксплуатации пневмораспределителя в первую очередь подвержены износу уплотнительные элементы. Износ ускоряется при попадании в систему загрязнений или конденсата.
| Наименование детали | Причина потенциального износа |
|---|
| Уплотнительные кольца (манжеты) | Абразивный износ от трения и загрязнений в воздухе, «старение» резины. |
| Возвратная пружина | Усталость металла при высокочастотных циклах переключения. |
| Золотник/клапан | Механический износ или задиры при работе без смазки или с грязным воздухом. |
| Уплотнения штока управления | Потеря эластичности, попадание пыли. |
Типичные ошибки при подборе
Некорректный выбор модели может привести к преждевременному отказу системы или снижению её эффективности.
1. Игнорирование качества рабочей среды. Подключение прибора к линии с неотфильтрованным воздухом резко сокращает ресурс.
2. Неучёт номинального расхода. Пропускной способности пневмораспределителя ПР03Ф (Kv=0.1 м³/ч) должно быть достаточно для питания конкретного пневмоприёмника.
3. Нарушение климатических условий. Установка вне помещений или в местах с конденсацией влаги для исполнения УХЛ4 недопустима.
4. Превышение рабочего давления. Работа вблизи или выше верхнего предела диапазона срабатывания (1.0 МПа) ведёт к ускоренному износу и риску разрушения.
Условное обозначение модели
Маркировка ПР03Ф расшифровывается следующим образом: ПР – Пневмораспределитель; 03 – номер типоразмера или конструктивной серии; Ф – тип управляющего воздействия или конструктивное исполнение (например, механическое ручное); УХЛ4 – климатическое исполнение и категория размещения (для работы в закрытых помещениях с регулируемым климатом).
Габаритные и присоединительные размеры

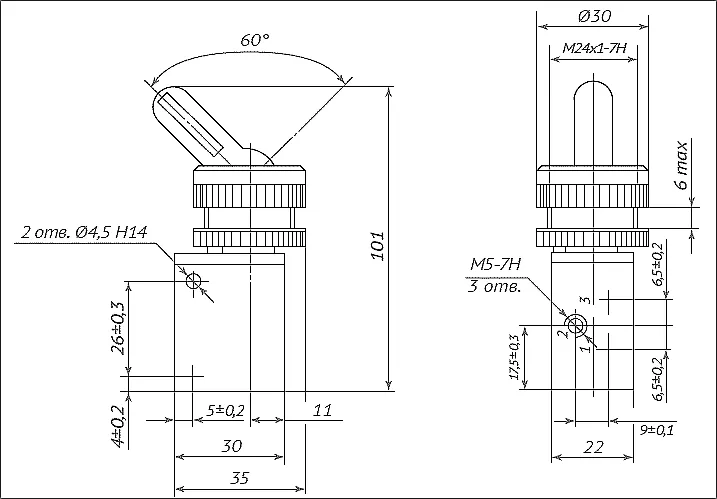

На изображениях представлен внешний вид и основные монтажные размеры пневмораспределителя ПР 03 Ф. При подборе аналога или проверке совместимости с существующей системой необходимо сверять межосевые расстояния крепёжных отверстий, диаметры и шаг резьбы присоединительных портов (P, A, B, R). Это исключит проблемы с механическим монтажом на пневмоплиту или коллектор.
Примеры оформления заказа
Для корректного заказа необходимо указать полное обозначение модели и требуемое количество.
1. Базовая поставка: Пневмораспределитель ПР03Ф УХЛ4.
2. Подбор аналога: При необходимости замены вышедшего из строя распределителя с другими характеристиками давления или расхода специалисты компании ГИДРАВЛИКА подберут подходящую модель из каталога ГИДРАВЛИК по предоставленным требованиям.
3. Запрос по ТЗ: Можно предоставить техническое задание с параметрами пневмосистемы (рабочее давление, расход, тип управления) для точного подбора.
Оформляйте заказ через сайт 777-gidra.ru или по телефону, указав артикул ПР03Ф и необходимое количество.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию распределителя по давлению и расходу?
Основных параметра два: рабочее давление в системе и требуемый расход воздуха на исполнительном механизме. Для данного пневмораспределителя давление должно находиться в диапазоне 0.14 – 1.0 МПа, а расход не должен превышать его пропускную способность 0.1 м³/ч. При больших расходах выбирается модель с бо́льшим условным проходом.
Какие сроки поставки по России и наличие на складе?
Наиболее ходовые модели, включая ПР03ФМожно ли использовать пневмораспределитель ПР03Ф в неотапливаемых помещениях или на улице?
Нет, климатическое исполнение УХЛ4 предполагает работу только в закрытых помещениях с искусственно регулируемыми условиями, без прямого воздействия атмосферных осадков, солнечной радиации и экстремальных температур. Для уличного применения необходимы приборы с другим климатическим исполнением.
Совместим ли этот распределитель с импортными пневмофитингами и системами, как подобрать аналог?
Прибор имеет стандартные метрические присоединительные резьбы, характерные для отечественной промышленности. Совместимость с импортными резьбами (BSP, NPT) необходимо проверять отдельно. Наши инженеры помогут подобрать аналог пневмораспределителя под вашу конкретную систему по давлению, расходу, типу управления и присоединительным размерам.
Заключение
Пневмораспределитель ПР03Ф УХЛ4 от бренда ГИДРАВЛИК – это надёжный компонент для построения и ремонта промышленных пневмосистем. Его технические характеристики обеспечивают стабильную работу в широком диапазоне рабочих давлений. Компания ГИДРАВЛИКА, как официальный поставщик, осуществляет поставки по всей территории России и в страны СНГ. Мы предоставляем полную техническую консультацию, помощь в подборе оборудования под вашу систему и гарантийное обслуживание. Для оформления заказа или получения консультации свяжитесь с нами через Контакты или форму обратной связи на сайте.
