Электромагнитный пневмораспределитель ПР515Э1 УХЛ4 — элемент управления пневмосистемами, предназначенный для коммутации потоков сжатого воздуха под воздействием электрического сигнала. Устройство служит для автоматизации технологических процессов в станочном оборудовании, системах управления прессами и другой промышленной пневмотехнике.
Ключевые параметры изделия: номинальное давление — до 1.0 МПа, напряжение питания — 24 В постоянного тока, пропускная способность — от 0.1 м³/ч. Климатическое исполнение УХЛ4 гарантирует надежную эксплуатацию в умеренном и холодном климате при температуре окружающей среды до -40°С.
Габаритные размеры и вес
Пневмораспределитель ПР515Э1 отличается компактными размерами и небольшим весом, что упрощает его монтаж в условиях ограниченного пространства. В таблице ниже приведены основные геометрические и массовые показатели для данной модификации.
| Параметр |
Значение |
| Габаритные размеры (ДхШхВ), мм (ориентировочно) |
80х40х60 |
| Масса, кг, не более |
0.26 |
| Код ТН ВЭД |
8481 80 150 0 |
| Исполнение каналов |
3/2 (три линии, два положения) |
Что сказал один пневмораспределитель ПР 515 Э1 другому? «Работа у нас постоянная — то дуешь, то не дуешь». Но при напряжении 24В постоянного тока дуешь ты всегда вовремя.
Описание и назначение
Прибор является электропневматическим клапаном, который преобразует электрический управляющий сигнал в механическое перемещение золотника, перераспределяющее потоки воздуха. Он используется как исполнительный элемент в контурах автоматического управления приводами заслонок, зажимных устройств, механизмов подачи и позиционирования.
Технические характеристики
Исходные технические характеристики устройства для исполнения Э1 представлены в сводной таблице. Обратите внимание, что параметры, такие как время срабатывания и максимальная частота, критичны для проектирования высокоскоростных систем.
| Наименование параметра |
Значение для исполнения Э1 |
| Условный проход, мм |
2.5 |
| Номинальное рабочее давление, МПа |
1.0 |
| Минимальное рабочее давление, МПа |
0.14 |
| Пропускная способность Kv, м³/ч, не менее |
0.1 |
| Диапазон температур рабочей среды |
-40°С … +50°С |
| Тип рабочей среды |
Сжатый воздух, очищенный от влаги и масел |
| Исполнение присоединения |
Резьбовое, трубное |
| Масса, кг, не более |
0.26 |
| Время срабатывания (включение), с, не более |
0.025 |
| Напряжение питания (постоянный ток), В |
24 |
| Номинальная мощность электромагнита, Вт, не более |
3.5 |
| Максимальная частота срабатываний, с⁻¹ |
10 |

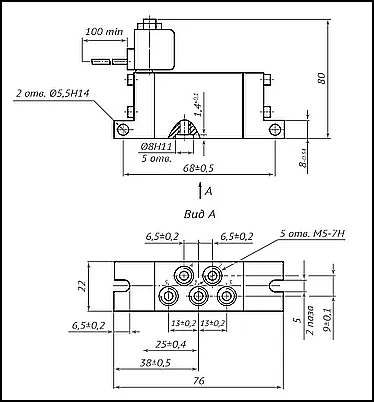

Внешний вид пневмораспределителя ПР515Э1 УХЛ4, фронтальная проекция

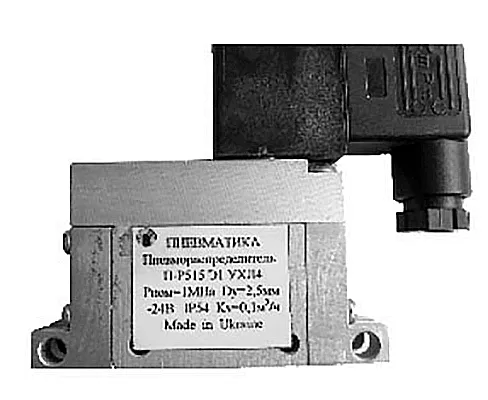

Боковая проекция распределителя ПР515Э1, виден электромагнитный блок управления
Преимущества и особенности эксплуатации
- Надежность управления: Электромагнитное управление обеспечивает точное и быстрое позиционирование золотника, что снижает временные задержки в технологических циклах.
- Универсальность подключения: Стандартные присоединительные размеры позволяют интегрировать этот распределитель в типовые пневмосистемы без сложной адаптации магистралей.
- Энергоэффективность: Низкая потребляемая мощность (до 3.5 Вт) уменьшает нагрузку на блоки питания системы автоматики.
- Длительный ресурс работы: Конструкция рассчитана на частые переключения (до 10 Гц), что делает прибор подходящим для систем с интенсивным циклом работы.
- Простота технического обслуживания: Возможность замены уплотнений и изнашиваемых деталей продлевает общий срок службы узла в составе гидростанции или насосной группы.
Принцип работы в системе
В исходном (выключенном) положении золотник распределителя под действием возвратной пружины занимает позицию, при которой линия нагнетания (P) перекрыта, а полость исполнительного механизма (A) соединена с линией выхлопа (R). При подаче напряжения 24В на катушку электромагнита создается электромагнитное усилие, которое преодолевает сопротивление пружины и перемещает золотник. Это приводит к соединению линии давления (P) с рабочей линией (A) и перекрытию выхлопа (R). Сжатый воздух поступает к исполнительному устройству. При снятии напряжения пружина возвращает золотник в исходное положение, осуществляя сброс давления из рабочей линии.
Температурный режим и требования к среде
Эксплуатация пневмораспределителя ПР515Э1 УХЛ4 допустима в диапазоне температур окружающего воздуха от -40°С до +50°С. Для обеспечения заявленного срока службы и стабильности давления рабочая среда должна быть очищена от абразивных частиц, влаги и паров масел. Рекомендуется установка фильтра-влагоотделителя на входе в систему. Ресурс работы напрямую зависит от чистоты воздуха и соблюдения нормированного давления.
Область применения
Данный тип распределителей находит применение в различных отраслях промышленности для управления пневматическими приводами. Типичное оборудование для установки: сверлильные и фрезерные станки с ЧПУ, пневмозажимные патроны, манипуляторы, упаковочные автоматы, прессовое оборудование малой мощности, системы очистки и обдува. Также устройство может использоваться в составе мобильной и строительной техники для управления вспомогательными функциями.
Состав ремкомплекта и типовые запасные части
Для восстановления работоспособности распределителя чаще всего требуется замена следующих изнашиваемых компонентов. Износ уплотнений обычно вызван естественным старением резины или наличием некачественной рабочей среды (масла, агрессивные пары).
| Наименование запчасти |
Вероятная причина износа/выхода из строя |
| Кольцо уплотнительное золотника |
Абразивный износ от загрязнений в воздухе, потеря эластичности. |
| Манжета возвратной пружины |
Механический износ при высокочастотных циклах работы. |
| Пружина возвратная |
Усталость металла, приводящая к потере упругости и увеличению времени срабатывания. |
| Электромагнитная катушка (соленоид) |
Перегрев из-за перенапряжения или превышения нормированной частоты включений, обрыв обмотки. |
Типичные ошибки при подборе
- Подбор только по типу резьбы без учета требуемой пропускной способности (Kv), что ведет к недостаточной скорости срабатывания исполнительного механизма.
- Игнорирование климатического исполнения (УХЛ4), если оборудование будет работать на неотапливаемых площадках или в цехах с низкой температурой.
- Применение распределителя с рабочим давлением ниже существующего в системе, что приводит к его ускоренному износу или разрушению.
- Подключение к сети с переменным напряжением или напряжением, отличным от 24В постоянного тока, что выводит из строя электромагнит.
- Использование без предварительной подготовки воздуха (фильтрации и осушения), сокращающее ресурс уплотнений.
Условное обозначение модели
Индекс «ПР515Э1 УХЛ4» расшифровывается следующим образом:
- ПР — Пневмораспределитель.
- 515 — порядковый номер конструктивного исполнения (типоразмер, схема).
- Э1 — Вид управления: электропневматическое, одностороннее (с возвратной пружиной).
- УХЛ4 — Климатическое исполнение и категория размещения: для умеренного и холодного климата, работа в закрытых помещениях без регулирования температуры.
Совместимость с оборудованием
Пневмораспределитель ПР515Э1 УХЛ4 имеет стандартные присоединительные размеры, характерные для данного класса оборудования. Для проверки совместимости с вашей системой необходимо сверять не только резьбу, но и межосевое расстояние отверстий на монтажной плоскости, а также тип и расположение присоединительных портов (P, A, R).
Примеры вариантов заказа
В зависимости от потребностей производства можно оформить заказ на следующие типовые конфигурации:
- Базовая модель: ПР515Э1 УХЛ4 — с односторонним электропневматическим управлением, напряжение 24В пост. тока.
- Модель с другим видом управления: ПР515П1 УХЛ4 — с односторонним пневматическим управлением и пружинным возвратом.
- Модель с двусторонним управлением: ПР515Э2 УХЛ4 — с двухсторонним электропневмоуправлением, удерживаемое положение при подаче сигнала с любой из двух катушек.
Для заказа вы можете отправить нам заявку с указанием необходимой маркировки и требуемого количества.
