Описание и назначение сапунов 10, 16, 20
Сапуны серии 10, 16, 20 производства ГИДРАВЛИКА представляют собой компактные, но крайне важные элементы гидравлических и смазочных систем — дыхательные фильтры. Основная функция сапуна заключается в защите внутренней полости гидравлического бака или резервуара с маслом от попадания механических загрязнений вместе с воздухом. При изменении уровня рабочей жидкости в системе (нагрев, охлаждение, движение штоков) происходит всасывание или вытеснение воздуха. Сапун 10, сапун 16 и сапун 20 обеспечивают его эффективную фильтрацию, предотвращая преждевременный износ насосов, клапанов и других дорогостоящих компонентов.
Данная серия выпускается с тремя типоразмерами условного прохода (10, 16 и 20 мм), что позволяет подобрать оптимальный сапун под конкретную производительность системы и объем бака. Эти устройства незаменимы для любого промышленного оборудования, где применяется гидравлика: станки, прессы, экскаваторы, погрузчики, сельхозтехника. Поставка осуществляется со склада в Екатеринбурге, что обеспечивает оперативную доставку по всей России.
Габаритные размеры, вес и код ТН ВЭД
Конструкция сапунов данной серии отличается простотой, надежностью и минимальными габаритами, что позволяет устанавливать их даже в условиях ограниченного пространства. Вес моделей не превышает 0.1 кг, что делает их легкими и удобными для монтажа. Код ТН ВЭД для данных устройств — 8421 39 800 0 (Фильтры и очистители жидкостей или газов прочие).
Общие габаритные размеры и вес для серии сапунов 10, 16, 20:
| Параметр |
Сапун 10 |
Сапун 16 |
Сапун 20 |
| Высота (H), мм |
30 |
50 |
60 |
| Диаметр корпуса (D), мм |
50 |
60 |
80 |
| Ключ под шестигранник (S), мм |
24 |
27 |
32 |
| Масса, кг, не более |
0.09 |
0.10 |
0.10 |
Технические характеристики сапунов 10, 16, 20
Ключевые эксплуатационные параметры сапунов серии определяются их типоразмером. Характеристики включают пропускную способность, тонкость фильтрации и тип подключения. Все модели работают при номинальном перепаде давлений 0.001 МПа.
| Характеристика |
Сапун 10 |
Сапун 16 |
Сапун 20 |
| Условный проход (Ду), мм |
10 |
16 |
20 |
| Расход при ном. перепаде, м³/мин (дм³/с) |
0.025 (0.4) |
0.1 (1.7) |
0.5 (8.0) |
| Номинальная тонкость фильтрации, мкм |
10 |
10 |
25 |
| Рабочее давление (перепад), МПа |
0.001 |
| Тип рабочей среды |
Воздух (атмосферный) |
| Тип присоединения (резьба) |
М16х1.5 |
М20х1.5 |
М24х1.5 |
Принцип работы сапуна
Конструктивно сапун представляет собой корпус с установленным фильтрующим элементом и защитным кожухом. Работа устройства основана на простом физическом принципе. При снижении уровня масла в баке (например, из-за вытеснения штоком гидроцилиндра или утечки) внутри образуется разрежение. Это разрежение засасывает атмосферный воздух внутрь. Воздух проходит через фильтроэлемент, где задерживается пыль, влага и другие мелкие частицы, и только очищенным поступает в надмасляное пространство. При повышении уровня масла (например, при возврате штока или нагреве жидкости) процесс происходит в обратном порядке: избыточный воздух вытесняется из бака наружу, также проходя через тот же фильтрующий элемент. Таким образом, модель сапун 10, как и его старшие собратья, обеспечивает двустороннюю защиту, поддерживая чистоту рабочей среды гидросистемы.
Температурный режим работы и срок службы
Стандартный температурный диапазон эксплуатации сапунов составляет от +1°С до +40°С. Для работы в более суровых условиях необходимо уточнять климатическое исполнение. Стандартно предлагаются исполнения: УХЛ4 (для умеренного и холодного климата) и Т4 (для тропического). Гарантийный срок эксплуатации составляет 12 месяцев при соблюдении условий транспортировки, хранения и монтажа. При этом установленный производителем полный ресурс работы сапуна составляет не менее 12000 часов. Срок хранения без переконсервации — 2 года.
Какой элемент гидросистемы всегда говорит правду, но только когда ему не перекрывают кислород?
Сапун! Потому что он всегда показывает, «дышит» бак или нет!
Область применения и совместимое оборудование
Сапуны серии 10, 16, 20 применяются везде, где есть гидравлические или смазочные системы, требующие защиты от загрязнений извне. Основные сферы использования:
- Промышленная гидравлика: станки с ЧПУ, прессовое оборудование, литейные машины.
- Мобильная техника: экскаваторы, погрузчики, краны, автогрейдеры, комбайны и тракторы.
- Энергетика: турбины, системы смазки генераторов.
- Станции гидропривода: насосные станции и гидрораспределительные узлы.
Выбор конкретной модели зависит от объема бака и производительности системы. Например, сапун 16 с пропускной способностью 0.1 м³/мин оптимален для средних гидробаков объемом до 200 литров.
Состав ремкомплекта и запасные части
Конструкция сапуна предельно проста и состоит из минимального числа деталей, что повышает надежность и упрощает обслуживание. Основным расходным элементом является фильтроэлемент, который подлежит периодической замене в зависимости от степени загрязнения окружающей среды.
| Наименование детали / узла |
Количество в комплекте поставки |
Примечание |
| Сапун в сборе |
1 шт. |
Включает корпус, кожух, фильтроэлемент, прокладку. |
| Фильтроэлемент (сменный) |
2 шт. |
Основная расходная часть, обеспечивающая фильтрацию. |
| Паспорт изделия |
1 экз. |
Поставляется в упаковочном ящике. |
При выходе из строя рекомендуется менять фильтроэлемент. Корпус и кожух, выполненные из коррозионностойких материалов, имеют практически неограниченный срок службы.
Особенности работы в экстремальных условиях
Сапуны ГИДРАВЛИКА рассчитаны на эксплуатацию в стандартных промышленных условиях. Для работы при температурах ниже -40°C или в агрессивных средах требуются специальные исполнения и консультация с техническими специалистами сайта https://777-gidra.ru/. Ремонтопригодность устройства в полевых условиях оценивается как высокая — замена фильтроэлемента не требует специального инструмента и может быть выполнена оператором. Сапуны совместимы с воздухом в системах, работающих с минеральными маслами по ГОСТ, включая отечественные марки типа И-Г-А, И-Г-В и другие.
Условное обозначение (шифр) модели сапуна
Маркировка сапунов следует определенной структуре, которая указывает на его ключевые параметры и условия применения.
Примеры условного обозначения:
- Сапун 20 УХЛ4 ОСТ2 Г45-2-86: сапун с условным проходом 20 мм, климатическое исполнение УХЛ4 (для умеренного и холодного климата).
- Сапун 10 Т4 ОСТ2 Г45-2-86: сапун с условным проходом 10 мм, климатическое исполнение Т4 (для тропического климата).
Цифра в названии модели напрямую указывает на диаметр условного прохода в миллиметрах:
- Сапун 10 — условный проход 10 мм.
- Сапун 16 — условный проход 16 мм.
- Сапун 20 — условный проход 20 мм.
Габаритные и присоединительные размеры
Для корректного монтажа критически важно знать точные размеры сапуна и тип резьбового присоединения. Все модели серии имеют метрическую резьбу с мелким шагом для обеспечения герметичности.

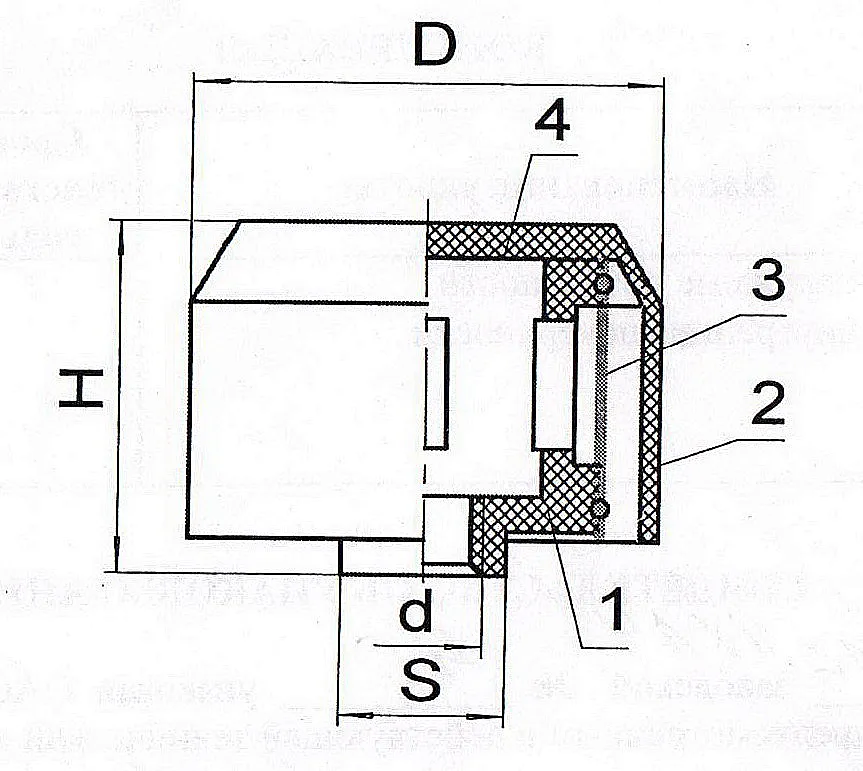

Чертеж сапуна 16 с обозначением габаритных размеров H, D и шестигранника под ключ S.
Как видно из чертежа, сапун состоит из корпуса (1), кожуха (2), фильтроэлемента (3) и уплотнительной прокладки (4). Резьбовая часть корпуса вкручивается непосредственно в подготовленный патрубок на крышке гидробака. Рекомендуется использовать уплотнительную ленту или герметик для обеспечения герметичности соединения.
Примеры заказа сапунов
Для заказа необходимого сапуна достаточно указать его условный проход и климатическое исполнение. Например:
- Для заказа сапуна на стандартный гидробак станка, эксплуатируемого в центральной полосе России: Сапун 16 УХЛ4.
- Для заказа сапуна на топливный бак спецтехники, работающей в тропиках: Сапун 10 Т4.
- Для мощной гидравлической системы с большим объемом масла: Сапун 20 УХЛ4.
Сделать заказ или получить консультацию по подбору модели можно через форму на нашем сайте или по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ) про сапуны
Как правильно выбрать сапун 10, 16 или 20 для моего оборудования?
Выбор зависит от двух основных факторов: объема гидробака и скорости изменения его объема (производительности системы). Для малогабаритных систем с объемом до 50-70 литров достаточно сапуна 10. Для средних баков до 200 литров оптимален сапун 16. Для крупных промышленных установок с объемом свыше 200 литров необходим сапун 20, обладающий максимальной пропускной способностью.
Каковы сроки поставки и условия доставки по России?
Сапуны серийного производства обычно есть в наличии на складе в Екатеринбурге. Стандартные сроки поставки в Москву, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и другие крупные города составляют 3-7 рабочих дней в зависимости от выбранного способа доставки. Возможна отправка транспортными компаниями (Деловые Линии, ПЭК, КИТ) или почтой России.
Можно ли сапун устанавливать на улице или в неотапливаемом помещении?
Стандартное исполнение сапунов (УХЛ4) рассчитано на температуру окружающей среды от +1°C до +40°C. Для установки в неотапливаемых помещениях или на открытом воздухе, особенно в районах с холодными зимами, требуется уточнить возможность поставки исполнения для более низких температур или предусмотреть утепление узла установки.
С какими типами масел и рабочих сред совместимы ваши сапуны?
Фильтроэлементы сапунов предназначены для очистки воздуха и совместимы с парами минеральных и синтетических масел, распространенных в гидравлике (И-Г-А, И16А и аналоги). Они не предназначены для фильтрации агрессивных газов или паров горючих жидкостей. Для специфических сред требуется подбор специальных материалов фильтроэлемента.
Доставка по России и заключение
Компания ГИДРАВЛИКА осуществляет поставку сапунов 10, 16, 20 и другой гидравлической арматуры по всей территории Российской Федерации. Отгрузка производится со склада в Екатеринбурге, что позволяет оперативно обслуживать заказы из любых регионов, включая Москву, Санкт-Петербург, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, Красноярск и многие другие города. Надежный и простой в обслуживании сапун — это гарантия чистоты вашей гидравлической системы и долговременной работы дорогостоящего оборудования. Выбор в пользу продукции ГИДРАВЛИКА — это выбор в пользу качества, доступности и оперативной технической поддержки. Для оформления заказа или получения подробной консультации свяжитесь с нами через форму обратной связи на сайте.
