Напорные фильтры серий 1ФГМ, 2ФГМ, 3ФГМ и 4ФГМ представляют собой ключевые элементы защиты гидравлических систем от механических примесей. Эти изделия обеспечивают глубокую очистку минеральных масел и других рабочих жидкостей, продлевая срок службы насосов, гидромоторов, клапанов и других точных компонентов гидропривода. Модели различаются габаритами, присоединительными размерами и производительностью, что позволяет подобрать оптимальный вариант для любого оборудования — от станков до тяжелой техники.
Описание и назначение серии напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ
Фильтры напорные с индикатором загрязненности ФГМ предназначены для установки в напорные магистрали гидросистем для защиты от механических частиц. Модели серий 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ рассчитаны на работу при повышенном давлении и служат для очистки минеральных масел с кинематической вязкостью от 12 до 500 мм²/с. Основная область применения — металлорежущие и деревообрабатывающие станки, литейное оборудование, а также гидравлические системы дорожно-строительной техники. Особенностью конструкции напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ является наличие встроенного индикатора, который сигнализирует о необходимости замены фильтроэлемента, предотвращая работу системы на неочищенной жидкости.
Краткие технические параметры, вес и габариты
Серия напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ представлена моделями на номинальное давление 16 МПа и 32 МПа (до 320 атмосфер). Основные отличия между моделями — условный проход (Ду) и, соответственно, максимальный расход. Модели 1ФГМ и 2ФГМ производства ГИДРАВЛИКА выпускаются в двух исполнениях по давлению (16 и 32 МПа), а серии 3ФГМ и 4ФГМ доступны только на давление 32 МПа. Вес моделей варьируется от 2.0 кг для модификаций Ду 12 мм до 19.5 кг для крупногабаритных исполнений Ду 40 мм. Код ТН ВЭД для данной продукции: 8421 23.
| Наименование серии |
Диаметр условного прохода (Ду), мм |
Типовое присоединение |
Примерный вес, кг |
| 1ФГМ (модели на 16 и 32 МПа) |
12 |
К1/2" (М22х1,5) |
2,0 - 19,5 |
| 2ФГМ (модели на 16 и 32 МПа) |
20 |
К3/4" (М27х1,5) |
3,6 - 19,5 |
| 3ФГМ (модели на 32 МПа) |
32 |
К1 1/4" (М42х2) |
5,0 - 19,5 |
| 4ФГМ (модели на 32 МПа) |
40 |
К1 1/2" (М48х2) |
5,0 - 19,5 |
Подробные технические характеристики
Каждый напорный фильтр серии ФГМ обладает своим набором параметров, определяющим его применение. В таблице ниже собраны основные технические данные для всех модификаций — от 1ФГМ до 4ФГМ.
|
Модель фильтра
|
Условный проход Ду, мм
|
Номинальное рабочее давление, МПа
|
Тонкость фильтрации, мкм
|
Номинальный расход, л/мин
|
Тип присоединения
|
Масса изделия, кг
|
|
Фильтр напорный 1ФГМ16-05К(М)
|
12
|
16
|
5
|
16
|
Резьба К1/2" или М22х1,5
|
2,0
|
|
Фильтр напорный 1ФГМ16-10К(М)
|
10
|
40
|
|
Фильтр напорный 1ФГМ16-25К(М)
|
25
|
50
|
|
Фильтр напорный 1ФГМ16-40К(М)
|
40
|
63
|
|
Фильтр напорный 2ФГМ16-05К(М)
|
20
|
16
|
5
|
20
|
Резьба К3/4" или М27х1,5
|
3,6
|
|
Фильтр напорный 2ФГМ16-10К(М)
|
10
|
80
|
|
Фильтр напорный 2ФГМ16-25К(М)
|
25
|
80
|
|
Фильтр напорный 2ФГМ16-40К(М)
|
40
|
100
|
|
Фильтр напорный 1ФГМ32-05К(М)
|
12
|
32
|
5
|
15,5
|
Резьба К1/2" или М22х1,5
|
5,0
|
|
Фильтр напорный 1ФГМ32-10К(М)
|
10
|
40
|
6,5
|
|
Фильтр напорный 1ФГМ32-25К(М)
|
25
|
40
|
13,5
|
|
Фильтр напорный 1ФГМ32-40К(М)
|
40
|
40
|
19,5
|
|
Фильтр напорный 2ФГМ32-05К(М)
|
20
|
32
|
5
|
25
|
Резьба К3/4" или М27х1,5
|
5,0
|
|
Фильтр напорный 2ФГМ32-10К(М)
|
10
|
80
|
6,5
|
|
Фильтр напорный 2ФГМ32-25К(М)
|
25
|
80
|
13,5
|
|
Фильтр напорный 2ФГМ32-40К(М)
|
40
|
100
|
19,5
|
|
Фильтр напорный 3ФГМ32-05К(М)
|
32
|
32
|
5
|
63
|
Резьба К1 1/4" или М42х2
|
5,0
|
|
Фильтр напорный 3ФГМ32-10К(М)
|
10
|
200
|
6,5
|
|
Фильтр напорный 3ФГМ32-25К(М)
|
25
|
200
|
13,5
|
|
Фильтр напорный 3ФГМ32-40К(М)
|
40
|
250
|
19,5
|
|
Фильтр напорный 4ФГМ32-05К(М)
|
40
|
32
|
5
|
100
|
Резьба К1 1/2" или М48х2
|
5,0
|
|
Фильтр напорный 4ФГМ32-10К(М)
|
10
|
320
|
6,5
|
|
Фильтр напорный 4ФГМ32-25К(М)
|
25
|
320
|
13,5
|
|
Фильтр напорный 4ФГМ32-40К(М)
|
40
|
400
|
19,5
|
Принцип работы напорных фильтров ФГМ
Фильтр напорный состоит из головки с присоединительными портами и съемного стакана. Внутри стакана установлен сменный фильтроэлемент (картридж). Жидкость из напорной магистрали поступает во внешнюю полость стакана, продавливается через стенки фильтроэлемента, очищается от механических примесей и далее направляется к потребителям. По мере засорения фильтроэлемента перепад давления на нем растет. Когда он достигает порогового значения (0,3±0,03 МПа), срабатывает индикатор загрязненности. Его принцип действия основан на перемещении плунжера со штоком и магнитом. Магнит воздействует на магнитоуправляемый контакт (геркон), что вызывает электрический сигнал — предупреждение о необходимости ТО. Если фильтроэлемент не заменен, при дальнейшем росте перепада до 0,5±0,1 МПа открывается перепускной (предохранительный) клапан. Жидкость начинает поступать в систему в обход фильтрации — это аварийный режим для защиты системы от резкого падения давления, при этом очистка не осуществляется.
Температурный режим работы и срок службы
Эксплуатация напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ допускается при температуре рабочей жидкости от 0°C до +80°C. Важно, чтобы кинематическая вязкость жидкости в этом диапазоне не превышала 500 мм²/с. Температура окружающей среды может находиться в широких пределах от -40°C до +40°C, что позволяет использовать их в неотапливаемых помещениях и на открытом воздухе в условиях российского климата. Срок службы фильтра определяется ресурсом фильтроэлемента и зависит от степени загрязненности масла. Регулярная замена картриджа по сигналу индикатора обеспечивает многолетнюю безотказную работу корпуса фильтра и всей гидросистемы.
Почему масло в системе всегда чистое? Потому что оно проходит через напорные фильтры 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ. Они работают так усердно, что даже индикатор загрязненности устает сигнализировать и просит перерыв.
Область применения и совместимое оборудование
Благодаря высокой надежности и универсальности, серия напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ находит применение в самых разнообразных гидравлических системах:
- Металлообрабатывающие и деревообрабатывающие станки: защита сервоприводов, гидроцилиндров подачи, шпинделей.
- Литейное и кузнечно-прессовое оборудование: системы управления прессами, манипуляторами, литейными машинами.
- Дорожно-строительная техника: экскаваторы, бульдозеры, автогрейдеры, катки, автокраны.
- Промышленные гидроприводы: системы тяжелых станков, прокатных станов, технологических линий.
Модели совместимы с широким спектром минеральных и синтетических гидравлических масел, включая распространенные отечественные масла по ГОСТ (например, И-Г-А и др.).
Состав ремкомплекта и часто заменяемые запчасти
Самым расходным элементом любого напорного фильтра ФГМ является сменный фильтроэлемент (картридж). Также в процессе эксплуатации могут потребоваться уплотнительные кольца (сальники) для соединения головки и стакана, а также уплотнения портов. Опорные кольца и прокладки под индикатором загрязненности также входят в типовой ремкомплект.
| Наименование запчасти |
Типовое применение |
Примечание |
| Фильтроэлемент (картридж) |
Для всех моделей 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ |
Требует регулярной замены, маркировка зависит от тонкости фильтрации (05, 10, 25, 40 мкм). |
| Комплект уплотнительных колец (сальников) |
Между головкой и стаканом, на крышке индикатора. |
В зависимости от модели и производителя. |
| Прокладки резьбовых соединений |
Для присоединительных портов. |
Медные или паронитовые кольца. |
Типовой состав сменных фильтроэлементов
Для корректной замены необходимо знать взаимозаменяемые марки картриджей.
|
Артикул фильтроэлемента
|
Применяемость к модели фильтра
|
Тонкость фильтрации, мкм
|
|
600-1-19 или С1ФГМ-10
|
1ФГМ 32-10К, 1ФГМ 32-10М
|
10
|
|
600-1-06 или С1ФГМ-25
|
1ФГМ 32-25К, 1ФГМ 32-25М
|
25
|
|
600-1-04 или С1ФГМ-40
|
1ФГМ 32-40К, 1ФГМ 32-40М
|
40
|
|
605-1-19 или С2ФГМ-10
|
2ФГМ 32-10К, 2ФГМ 32-10М
|
10
|
|
605-1-06 или С2ФГМ-25
|
2ФГМ 32-25К, 2ФГМ 32-25М
|
25
|
|
605-1-04 или С2ФГМ-40
|
2ФГМ 32-40К, 2ФГМ 32-40М
|
40
|
|
630-1-19 или С3ФГМ-10
|
3ФГМ 32-10К, 3ФГМ 32-10М
|
10
|
|
4ФГМ 32-10К требует комплекта из двух картриджей: 630-1-19 + 631-1-19
|
4ФГМ 32-10К, 4ФГМ 32-10М
|
10
|
Работа в экстремальных условиях
Конструкция данных фильтров позволяет им работать при температуре до -40°C. Все уплотнительные материалы рассчитаны на такую низкую температуру. Фильтры 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ полностью совместимы с отечественными маслами по ГОСТ, широко представленными на рынке России. Конструкция модульная: головка с индикатором и стакан — отдельные узлы. Это позволяет проводить замену фильтроэлемента и мелкий ремонт (замена уплотнений) «в поле» без специального оборудования. Доступность запасных частей на складах ГИДРАВЛИКА в Екатеринбурге делает обслуживание быстрым и экономичным.

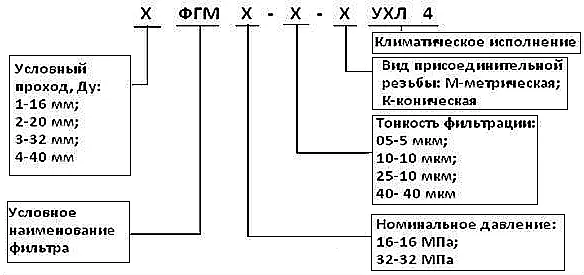

Условное обозначение модели: расшифровка
Пример расшифровки кода 1ФГМ32-40К:
- 1 – Габарит (размерный ряд или условный проход). Первая цифра чаще всего соответствует Ду 12 мм, вторая – Ду 20 мм и т.д.
- ФГМ – Тип изделия: Фильтр Гидравлический Напорный с Магнитной сигнализацией.
- 32 – Номинальное рабочее давление, МПа.
- 40 – Номинальная тонкость фильтрации, мкм.
- К – Исполнение по присоединению: «К» — коническая трубная резьба (КРТП), «М» — метрическая резьба.

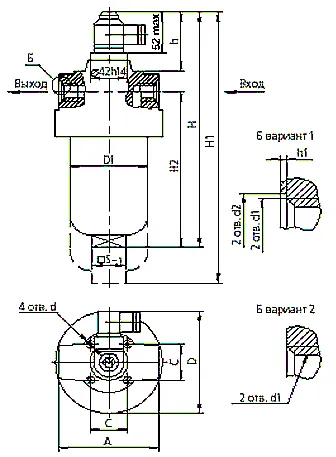

Габаритные и присоединительные размеры
Для корректного монтажа необходимо учитывать габариты и тип присоединения.
|
Тип фильтра
|
Общая высота Н, мм
|
Присоединительный размер (резьба)
|
|
Напорный фильтр 1ФГМ32
|
273
|
К1/2" (или М22х1,5)
|
|
Напорный фильтр 2ФГМ32
|
373
|
К3/4" (или М27х2)
|
|
Напорный фильтр 3ФГМ32
|
418
|
К1 1/4" (или М42х2)
|
|
Напорный фильтр 4ФГМ32
|
620
|
К1 1/2" (или М48х2)
|
Примеры заказа и популярные модели
Для оперативного оформления заказа необходимо указать полное обозначение модели, например: Фильтр напорный 1ФГМ32-10К. Наиболее востребованные модели, которые есть в наличии на складе в Екатеринбурге:
- Серия 1ФГМ Ду 12мм: 1ФГМ 32-10К, 1ФГМ 32-25К, 1ФГМ 32-40К (ном. расход 40-50 л/мин, тонкость 10-40 мкм).
- Серия 2ФГМ Ду 20мм: 2ФГМ 32-10К, 2ФГМ 32-25К, 2ФГМ 32-40К (ном. расход 80-100 л/мин).
- Серия 3ФГМ Ду 32мм: 3ФГМ 32-10К, 3ФГМ 32-25К, 3ФГМ 32-40К (ном. расход 200-250 л/мин).
- Серия 4ФГМ Ду 40мм: 4ФГМ 32-10К, 4ФГМ 32-25К, 4ФГМ 32-40К (ном. расход 320-400 л/мин).
Вы всегда можете проконсультироваться с нашими техническими специалистами для подбора аналога или комплектующих. Оформить заявку на расчет и покупку можно прямо на сайте.
Доставка по всей России
Компания ГИДРАВЛИКА осуществляет поставки напорных фильтров 1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ и их сменных элементов во все регионы России. Основной склад расположен в Екатеринбурге. Мы отправляем заказы транспортными компаниями и почтой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Красноярск, Уфа, Пермь, Воронеж, Волгоград и другие.
Наличие на складе моделей под давлением 32 МПа делает поставки быстрыми, в среднем от 1 до 5 рабочих дней на подготовку и отправку. Возможен самовывоз со склада в Екатеринбурге.
