Описание и функциональное назначение
Пневмораспределитель 5Р6-252-3 представляет собой пятилинейный двухпозиционный пневмораспределитель 5/2 с условным проходом 6 мм, оборудованный ручным управлением посредством кнопки с фиксацией в двух крайних положениях. Главная функция устройства заключается в изменении направлений потоков сжатого воздуха в пневматических приводах различного промышленного оборудования. Данная модель разработана для непосредственного включения в станочные, кузнечно-прессовые, упаковочные и иные технологические линии, требующие надежной коммутации пневмолиний. Климатическое исполнение УХЛ4 обеспечивает его корректную работу в умеренном и холодном климате, что актуально для большинства российских регионов.
Габаритные размеры, масса и классификация

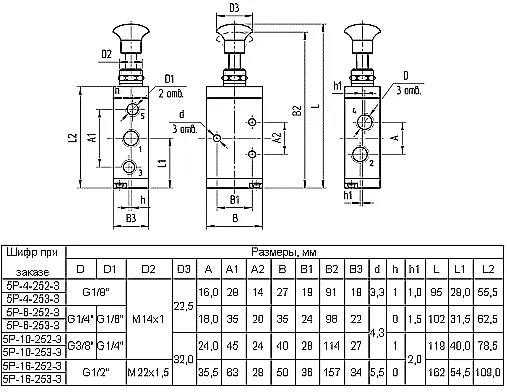

Серия пневмораспределителей 5Р-6-252-3 включает несколько модификаций, которые различаются по типу возвратного механизма и, как следствие, по массе. Устройство характеризуется компактными габаритами, удобными для монтажа в ограниченном пространстве. Для точного подбора аналога или проверки совместимости с существующим оборудованием рекомендуется использовать табличные данные по размерам и массе.
| Модель пневмораспределителя | Вес, кг (не более) | Тип управления/возврата | Присоединительный размер |
|---|
| 5Р-6-252-3 | 0,40 | Ручное, с фиксацией | Коническая резьба 1/4 дюйма (К1/4") |
| 5Р-6-253-3 | 0,35 | Ручное, с пружинным возвратом |
| 5Р-6-262-3 | 0,49 | Ручное, с фиксацией |
| 5Р-6-263-3 | 0,47 | Ручное, с пружинным возвратом |
Код ТН ВЭД: 8481 30 100 0
Технические характеристики пневмораспределителя 5Р6-252-3
Ключевые параметры, определяющие область применения и надежность устройства, приведены в сводной таблице. Рабочий диапазон давлений и тип среды являются критичными для обеспечения длительного ресурса работы оборудования.
| Параметр | Значение | Единица измерения |
|---|
| Тип распределителя и схема потока | 5/2 (5 линий, 2 позиции) | - |
| Условный проход (Ду) | 6 | мм |
| Присоединение | К1/4" | - |
| Номинальное давление | 1,0 | МПа (10 бар) |
| Минимальное рабочее давление, не более | 0,1 | МПа (1 бар) |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 | - |
| Вязкость масла в среде (с распылением) | 10…35 | мм²/с (сСт) при 50°C |
| Пропускная способность, Kv* | не менее 0,75 | м³/ч |
| Усилие переключения, не более | 20 Н (2 кгс) | - |
| Масса, не более | 0,40 | кг |
| Климатическое исполнение и категория размещения | УХЛ4, О4 | - |
Технический анекдот: Разговаривают два инженера на производстве. Один спрашивает: «Почему пневмораспределитель 5Р6-252-3 такой надежный?» Второй отвечает: «У него есть фиксация. Вот он переключился и стоит на своем. В отличие от нашего начальника, который постоянно меняет решения!»
Принцип работы в составе пневмосистем
Пневмораспределитель 5Р6-252-3 функционирует как коммутационный узел в пневмолинии. От источника сжатого воздуха (компрессора, ресивера) среда поступает на входное отверстие P. При нажатии на кнопку управления золотник внутри корпуса распределителя смещается, изменяя путь потока. Воздух направляется от входа P к рабочему выходу, например, B, в то время как второй рабочий вывод A соединяется с выхлопом R для сброса давления. Особенностью модели 5Р6-252-3 является механическая фиксация кнопки в активированном положении, что исключает необходимость постоянного давления оператора и обеспечивает стабильное состояние системы до момента ручного возврата. При отпускании фиксатора кнопка может быть переведена в другое положение вручную.
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5Р6-252-3 для модернизации или ремонта оборудования дает ряд эксплуатационных преимуществ:
1. Минимизация простоев. Ручное управление с фиксацией позволяет быстро и однозначно переключать режимы работы пневмоцилиндров или инструмента без необходимости удерживать орган управления. Это особенно важно при длительных технологических операциях.
2. Совместимость и универсальность. Устройство соответствует типовым присоединительным размерам (К1/4"), что упрощает его интеграцию в существующие гидростанции и пневмосистемы без дополнительных переходников.
3. Увеличение ресурса. Конструкция рассчитана на работу с очищенной и смазываемой средой в заявленном диапазоне давлений, что при соблюдении условий эксплуатации гарантирует долгий срок службы.
4. Стабильность работы. Фиксация положения исключает самопроизвольное переключение под действием вибрации, обеспечивая стабильное давление в требуемой линии.
5. Удобство сервисного обслуживания. Конструкция распределителя позволяет производить его обслуживание и замену уплотнений без сложного демонтажа всей линии.
Температурный режим и срок службы
Пневмораспределители исполнения УХЛ4 рассчитаны на эксплуатацию в температурном диапазоне окружающей среды, характерном для закрытых отапливаемых помещений. Конкретные пределы зависят от материала уплотнений и указываются в паспорте изделия. Ресурс работы напрямую зависит от соблюдения требований к рабочей среде: наличия масляного тумана для смазки внутренних трущихся пар, степени фильтрации воздуха от влаги и твердых частиц, а также от соблюдения пределов рабочего давления. При непрерывной эксплуатации в штатном режиме и своевременном сервисном обслуживании распределитель демонстрирует высокую надежность.
Область применения и типовое оборудование
Пятилинейный двухпозиционный пневмораспределитель 5Р6-252-3 нашел широкое применение в различных отраслях промышленности для управления исполнительными механизмами. Его используют в составе:
- Станочного оборудования (фрезерные, токарные, сверлильные станки для переключения патронов, зажимов, подачи СОЖ).
- Прессового и кузнечного оборудования (управление зажимными цилиндрами, механизмами подачи заготовок).
- Упаковочных и фасовочных линий (управление захватами, толкателями, клапанами).
- Строительной и дорожной техники (вспомогательные пневмосистемы).
- Специализированных стендов и испытательных установок.
Условное обозначение модели (расшифровка индекса)
Индекс пневмораспределителя 5Р-6-252-3 имеет следующую логику:
5 – количество основных линий (P – питание, A, B – рабочие, R, S – выхлопные).
Р – тип устройства: пневмораспределитель.
6 – условный проход Ду=6 мм.
2 – тип управления: ручное (кнопка).
5 – число позиций золотника: двухпозиционный (фактически обозначает позицию в структуре кода).
2 – исполнение по возврату: 2 – с фиксацией, 3 – с пружинным возвратом.
3 – климатическое исполнение (УХЛ4).
Таким образом, модификация 5Р-6-253-3 будет отличаться наличием пружинного возврата вместо фиксации.
Типичные ошибки при подборе
При выборе пневмораспределителя для замены или проектирования новой системы важно избежать следующих ошибок:
1. Выбор только по типу резьбы. Соответствие по Ду и пропускной способности (Kv) не менее важно, чем резьбовое соединение. Неправильный подбор по расходу приведет к потерям давления и недостаточной производительности исполнительного механизма.
2. Игнорирование типа возвратного механизма. Установка распределителя с фиксацией (5Р6-252-3) вместо модели с пружинным возвратом может изменить логику работы оборудования и привести к аварийным ситуациям, если система требует автоматического возврата в исходное состояние.
3. Несоответствие типа рабочей среды. Использование распределителя, рассчитанного на воздух с масляным туманом, в системах с сухим или агрессивным воздухом без подготовки приведет к ускоренному износу уплотнений.
4. Превышение допустимого давления. Работа на давлениях выше номинального 1,0 МПа чревата разрушением корпуса или выдавливанием уплотнений.
Ремкомплекты и часто заменяемые узлы
Основными расходными элементами, подверженными естественному износу в процессе эксплуатации пневмораспределителя 5Р6-252-3, являются уплотнительные элементы. Их ресурс сокращается при работе с неочищенным воздухом, высоких циклических нагрузках или при попадании абразивных частиц. В сервисном наборе чаще всего присутствуют:
| Наименование элемента | Материал | Причина износа |
|---|
| Уплотнительные манжеты золотника | Модифицированная резина (NBR) | Трение, недостаток смазки, загрязнения |
| Кольцевые уплотнения интерфейсов портов | Модифицированная резина (NBR) | Многократные подключения/отключения, перетяжка |
| Возвратная пружина (для моделей 253-3, 263-3) | Пружинная сталь | Усталость металла |
| Кнопка управления с фиксатором | Пластик/металл | Механический износ механизма фиксации |
Примеры заказа и модификации
В зависимости от требований технологического процесса можно выбрать подходящую модель из серии:
1. Базовая модель с фиксацией: 5Р6-252-3 – для операций, требующих сохранения положения цилиндра без постоянного давления на кнопку.
2. Модель с пружинным возвратом: 5Р6-253-3 – для обеспечения автоматического возврата исполнительного механизма в исходное состояние при отпускании кнопки.
3. Заказ ремкомплекта: При оформлении запроса укажите модель распределителя (5Р6-252-3) и необходимость поставки ремкомплекта уплотнений для проведения планового или аварийного сервиса.

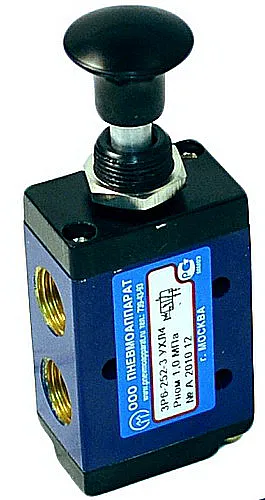

Визуализация изделия
Доставка и техническая поддержка
