5Р6-263-3 - Пневмораспределитель 5/2 с ручным упр. 5Р-6-263-3 УХЛ4 (Ду=6мм, К1/4", ручка с фиксацией)

Пневмораспределитель пятилинейный двухпозиционный 5Р6-263-3 с условным проходом 6 мм и ручным приводом служит для изменения направления потоков сжатого воздуха в пневмосистемах промышленного оборудования. Модель предназначена для комплектации станочного, прессового, испытательного и другого пневмооборудования, где требуется ручное переключение с возвратом в исходное состояние.

Основные характеристики и габариты

Пневмораспределитель серии 5Р-6-263-3 УХЛ4 относится к устройствам с пятью рабочими линиями и двумя устойчивыми состояниями золотника. Основная область применения – управление пневмоцилиндрами двустороннего действия, поворотными приводами и другими механизмами с двумя подводимыми воздушными магистралями. Устройство с индексом «3» в конце маркировки указывает на исполнение корпуса с пружинным возвратом золотника в исходную позицию после отпускания органа управления.

Размеры и присоединительные параметры одинаковы для всего ряда моделей 5Р6-25х-х и 5Р6-26х-х. Корпус распределителя выполнен из алюминиевого сплава, присоединительные размеры – резьба К1/4" (наружная трубная). Условный проход составляет 6 мм, что определяет его производительность и типовую сферу применения для средних и малых расходов воздуха. Компактные габариты и масса порядка 0.5 кг облегчают монтаж непосредственно на пневмостойках оборудования или в распределительных блоках.

Наладчик настраивает станок, оснащенный пневмораспределителем 5/2. Коллега спрашивает: «Почему ручку тянет так сильно?». Наладчик: «Так это ж не ручной упор, а тренажер для предплечья, идет в комплекте. Завтра подкачаешься – и усилие переключения в пределах нормы будет»!

Технические характеристики моделей 5Р-6-2хх-3

Код ТН ВЭД: 8481 20 000 0 (Арматура для трубопроводов: распределители клапанного типа).

Преимущества и особенности эксплуатации

Использование пневмораспределителя данного типа на производстве и в ремонтных зонах приносит ряд эксплуатационных выгод:

· Надежность и долгий ресурс работы. Прочная конструкция и применение износостойких уплотнений обеспечивают стабильную работу в условиях циклических нагрузок и частых переключений. Пневмораспределитель 5/2 модели 5Р6-263-3 рассчитан на длительную эксплуатацию при условии соблюдения требований к качеству воздуха.

· Удобство монтажа и подключения. Компактный корпус и стандартный присоединительный размер К1/4" позволяют легко интегрировать устройство в существующие пневмосистемы без необходимости переделки магистралей.

· Стабильность работы при переменном давлении. Устройство сохраняет работоспособность в широком диапазоне входного давления – от 0.1 до 1.0 МПа, что позволяет использовать его в системах с нестабильной подачей воздуха или для управления маломощными приводами.

· Совместимость с типовыми промышленными системами. Пятилинейная схема (порт питания Р, порты рабочего А и В, порты выхлопа R и S) является стандартом для подключения цилиндров двустороннего действия, что упрощает проектирование и диагностику контуров.

Принцип работы в составе пневмосистемы

Управление потоком в пневмораспределителе 5/2 осуществляется за счет осевого перемещения золотника внутри корпуса. При воздействии оператора на рукоятку шток с золотником смещается из исходного положения, открывая путь воздуху от общего входа питания (линия Р) к одному из рабочих портов (А или В), а противоположный рабочий порт соединяется с соответствующей линией выхлопа (R или S). В модели 5Р-6-263-3, после отпускания рукоятки, возвратная пружина автоматически возвращает золотник в исходное нейтральное положение, соединив рабочие линии по стандартной схеме, что полезно для обеспечения безопасного останова исполнительных механизмов.

Температурный режим работы и ресурс

Распределитель предназначен для работы со сжатым воздухом в диапазоне температур окружающей среды, соответствующем климатическому исполнению УХЛ4 (умеренно-холодный климат). Для обеспечения длительного срока службы и стабильного усилия переключения, не превышающего 20 Н, критически важно качество подаваемой среды. Воздух должен быть очищен от твердых частиц фильтром грубости не выше 10 класса и содержать распыленное масло вязкостью 10-35 сСт при 50°С для смазки трущихся пар золотника и уплотнений. Отсутствие качественной фильтрации и смазки приводит к ускоренному износу внутренних поверхностей и заеданию механизма.

Применение на оборудовании

Пневмораспределители серии 5Р6 применяются во всех отраслях промышленности, где используется пневмопривод:

· Станкостроение и металлообработка: зажимные патроны на токарных станках, механизмы подачи инструмента, фиксаторы столов и суппортов.

· Кузнечно-прессовое оборудование: системы управления заслонками, механизмами выталкивания, вспомогательными цилиндрами.

· Специальная и технологическая оснастка: стенды для испытаний, подъемно-транспортные механизмы малой грузоподъемности, дозирующие устройства.

· Упаковочные и фасовочные линии: управления приводом отсекающих заслонок, толкателей.

Использование ручного пневмораспределителя 5Р6-263-3 оптимально там, где требуется прямое, простое и надежное управление без необходимости автоматизации цикла.

Расшифровка условного обозначения

Маркировка 5Р-6-263-3 УХЛ4 построена по принципу индексации, принятому для данной серии изделий:

5 – Количество основных линий (портов). Р – Тип изделия (пневмораспределитель). 6 – Условный проход в миллиметрах (Ду=6). 2 – Исполнение по виду управления (ручное). 6 – Конструктивное исполнение корпуса и тип привода (для ручного управления). 3 – Исполнение по типу возврата (3 – с пружинным возвратом). УХЛ4 – Климатическое исполнение и категория размещения (для эксплуатации в закрытых помещениях с температурой от +1°С до +40°С и неконденсируемой влажностью).

Типичные ошибки при выборе и подборе аналога

При подборе пневмораспределителя для замены или проектирования новой системы технические специалисты часто сталкиваются со следующими ошибками:

1. Выбор исключительно по присоединительной резьбе К1/4" без учета требуемой пропускной способности (значение Kv) и схемы распределения (5/2, 5/3 и т.д.). Модель должна соответствовать расходу воздуха вашим пневмоцилиндром.

2. Игнорирование типа возвратного механизма. Для задач, где необходимо удерживать привод в крайнем положении после переключения, требуется модель с фиксацией (например, 5Р-6-262-3), а не с пружинным возвратом.

3. Неучет требований к качеству воздуха. Установка распределителя без должной фильтрации и системы смазки воздуха приводит к преждевременному выходу из строя и заклиниванию.

4. Эксплуатация в условиях, не соответствующих климатическому исполнению, например, при отрицательных температурах без подогрева воздуха, что влияет на работу уплотнений.

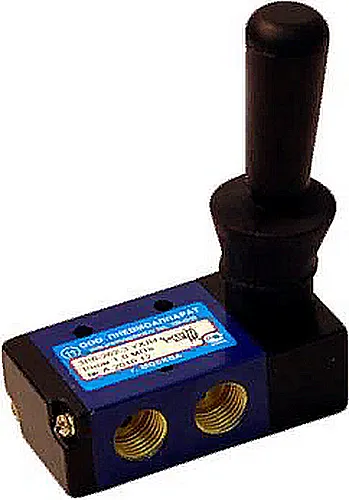

Вид на пневмораспределитель 5Р6-263-3 спереди с рукояткой, присоединительные порты К1/4"

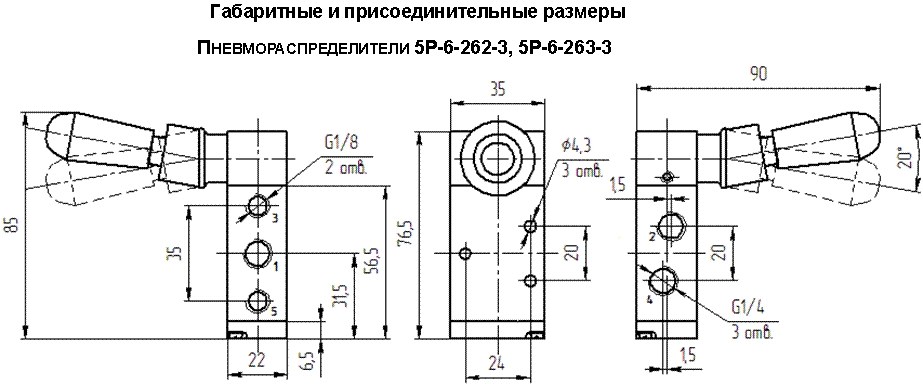

Схема подключения и обозначение портов (P, A, B, R, S) распределителя 5/2 модели 5Р6

Варианты заказа и совместимость

Для оформления заказа необходимо указать полное обозначение модели, соответствующее требуемым характеристикам. Компания «ГИДРАВЛИКА» поставляет серию распределителей 5Р6, в рамках которой можно подобрать оптимальный вариант:

Пример 1 (базовый): 5Р6-263-3 УХЛ4 – модель с пружинным возвратом, для задач, где требуется автоматический сброс в нейтраль.

Пример 2 (с фиксацией): 5Р6-262-3 УХЛ4 – аналог с фиксацией рукоятки в двух положениях, для удержания исполнительного механизма.

Все модели обеспечивают одинаковое рабочее давление в 10 бар и присоединительный размер К1/4", что гарантирует простую замену без доработки пневмолиний. Для оценки совместимости с вашим оборудованием достаточно сверить схему подключения (5/2) и размеры посадочных мест.
