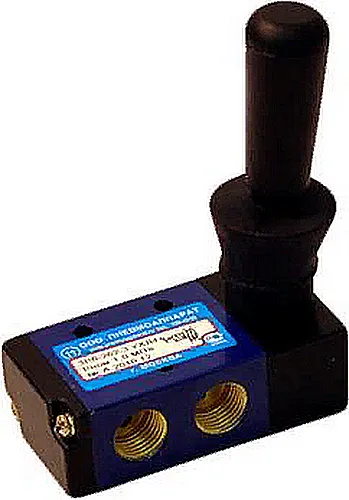

Пневмораспределитель серии 5Р6-367-3 представляет собой пятилинейный трёхпозиционный клапан, предназначенный для изменения направления потока сжатого воздуха в пневмоприводах и исполнительных механизмах. Основная функция данного устройства заключается в коммутации линий питания (P), управления (A, B), а также линии сброса (R, S) в соответствии со схемой 5/3. Благодаря ручному управлению и специфике позиции «все каналы закрыты» или «сообщение с атмосферой», он широко применяется в промышленности, включая железнодорожный транспорт.
Описание и назначение камеры сгорания кулачкового
Пневмораспределитель 5Р6-367-3 предназначен для установки в пневматические системы общего и специального назначения, где требуется надёжное ручное переключение направления потока сжатого воздуха. Его ключевыми параметрами являются диаметр условного прохода 6 мм и присоединительная трубная резьба К1/4" для магистралей питания.
Габариты и масса моделей серии 5Р6-3хх-3 варьируются в зависимости от типа возвратного механизма и управления. Диапазон веса составляет от 0,49 до 0,56 кг. Код ТН ВЭД, под который попадает данный тип оборудования, как правило, 8481 80 100 0 (клапаны для пневматических систем).
| Параметр |
Значение / Диапазон |
Примечание |
| Масса |
0,49 – 0,56 кг |
Зависит от модели (366, 367 и др.) |
| Типоразмер (габариты) |
См. чертежи в разделе размеров |
Стандартная базовая компоновка |
| Код ТН ВЭД |
8481 80 100 0 |
Клапаны для пневматических систем |
Инженер спрашивает техника: «Почему в цехе постоянно шумит этот пневмораспределитель?». Техник отвечает: «Он не шумит, он тихо ругается, что у него на входе всего 0,5 МПа, вместо 1 по паспорту».
Технические характеристики пневмораспределителя 5Р6
Технические параметры серии 5Р6-36х-3 определяют рамки его применения и эксплуатационные возможности.
| Параметр |
Значение |
| Рабочее давление |
от 0,1 МПа до 1,0 МПа (номинальное 1,0 МПа) |
| Диапазон рабочих температур |
Окружающей среды и рабочей среды до +50 °C |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распылённым маслом вязкостью 10…35 сСт (мм²/с) |
| Климатическое исполнение и категория размещения |
УХЛ4 (для районов с умеренным и холодным климатом, вентилируемые помещения) |
| Присоединительные размеры (питание) |
Трубная присоединительная резьба K1/4" в корпусе |
| Присоединительные размеры (атмосферные линии) |
Трубная присоединительная резьба K1/8" |
| Условный проход (Ду) |
6 мм |
| Усилие переключения, не более |
2 кгс (20 Н) |
| Пропускная способность (Kv) |
Не менее 0,75 м³/ч |
| Масса, не более |
0,49 кг (5Р-6-367-3, 5Р-6-366-3), 0,56 кг (5Р-6-361-3, 5Р-6-362-3) |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 5Р6-367-3 в пневмосистемах предлагает ряд существенных преимуществ для технических специалистов и производственных компаний.
- Стабильность работы под высоким давлением: Конструкция рассчитана на номинальное давление 1 МПа с запасом, что обеспечивает надежность и долгий срок службы даже в условиях нестабильного питания.
- Увеличение ресурса системы: Качественное исполнение и совместимость с очищенным и смазываемым воздухом минимизируют износ внутренних компонентов, снижая частоту обслуживания.
- Удобство монтажа и подключения: Стандартизированные присоединительные размеры (K1/4" и K1/8") позволяют легко интегрировать данный пневмораспределитель в типовые гидравлические и пневматические схемы.
- Снижение простоев оборудования: Ручное управление обеспечивает оперативный контроль над пневмоприводом, а трёхпозиционная схема (среднее положение – «сброс в атмосферу» для 5Р6-367-3) повышает безопасность эксплуатации.
Принцип работы в составе пневмосистемы
Пневмораспределитель 5Р6-367-3 функционирует как коммутационный узел с пятью линиями: питание (P), два рабочих выхода (A и B) к потребителю (пневмоцилиндру или двигателю), а также два дренажных (R, S). При перемещении управляющего элемента (рычага) в одну из крайних позиций, воздух под давлением направляется от линии P к одному из рабочих выходов (A или B), в то время как противоположный рабочий выход соединяется с соответствующей атмосферной линией (R или S). В средней позиции происходит сброс давления из линий A и B в атмосферу (R, S), обеспечивая нейтральное положение исполнительного механизма. Возврат в среднюю позицию осуществляется вручную, что и отличает модификации 5Р6-367-3 от пружинных аналогов.
Температурный режим и срок службы
Данный пневмораспределитель рассчитан на работу при температуре окружающей среды и рабочей среды до +50 °C. Он предназначен для эксплуатации в вентилируемых помещениях (категория 4 по ГОСТ 15150) без воздействия прямых солнечных лучей и обильного пыленакопления. Изделие может работать как в непрерывном, так и в циклическом режиме переменной нагрузки.
Ключевыми факторами, значительно влияющими на ресурс любого пневмораспределителя, включая модель 5Р6-367-3, являются качество сжатого воздуха, наличие эффективной фильтрации масла и соблюдение допустимого диапазона давлений. Невнимание к данным параметрам приводит к сокращению срока службы уплотнений и золотника.
Сфера применения и типовое оборудование
Пневмораспределитель 5Р6-367-3 используется в различных отраслях промышленности для управления потоком сжатого воздуха.
- Станочное оборудование: Управление зажимными и позиционирующими пневмоцилиндрами на металлорежущих станках.
- Прессовое и формовочное оборудование: Коммутация линий привода прессов, ковочных машин.
- Железнодорожная промышленность: Механизмы управления дверями, тормозными системами подвижного состава.
- Строительная и спецтехника: Системы управления вспомогательными агрегатами.
- Логистические и упаковочные линии: Управление пневматическими толкателями, заслонками.
- Вспомогательные гидро- и пневмостанции: Для ручного переключения контуров или аварийного управления.
Состав ремонтного комплекта и изнашиваемые детали
Комплект для обслуживания и восстановления работоспособности пневмораспределителя включает в себя наиболее подверженные износу элементы.
| Наименование запчасти |
Типичная причина износа |
| Комплект уплотнительных манжет и колец |
Постепенное истирание, несовместимость рабочей среды (масла), превышение давления |
| Возвратные пружины (для соответствующих модификаций) |
Усталость металла при частых циклах срабатывания |
| Золотник (распределительный элемент) |
Механический износ и задиры при работе с неочищенным воздухом |
| Управляющий шток/рычаг |
Механические повреждения при некорректной эксплуатации |
Типичные ошибки при подборе пневмораспределителя
Некорректный выбор пневмораспределителя для конкретной задачи может привести к преждевременному выходу из строя или некорректной работе системы.
- Ошибка по присоединительному стандарту: Выбор по диаметру условного прохода (Ду=6мм) без учёта типа резьбы (трубная K1/4") и её расположения.
- Пренебрежение температурным режимом: Установка в помещениях с температурой, выходящей за рамки допустимого диапазона (выше +50°C).
- Несоответствие типа рабочей среды: Использование с воздухом, чистотой хуже 10 класса (ГОСТ 17433) или с маслом, чья вязкость не соответствует 10…35 сСт.
- Игнорирование схемы управления: Подбор модели с ручным возвратом (367, 366) там, где необходим автоматический пружинный возврат (361, 362).
Расшифровка условного обозначения
Маркировка модели 5Р6-367-3 УХЛ4 содержит полную информацию о её характеристиках.
- 5 – Число линий: пятилинейная схема (P, A, B, R, S).
- Р – Пневмораспределитель.
- 6 – Условный проход (Ду), мм.
- 3 – Число позиций: трёхпозиционный.
- 6 (в позиции Х после 36-) – Вид управления: ручное рычажное.
- 7 (в позиции ХХ после 36-) – Исполнение средней позиции: в средней позиции обе полости потребителя (A и B) сообщены с атмосферой (линии R, S), ручной возврат.
- 3 (после дефиса) – Тип присоединения: резьбовое, с трубной присоединительной резьбой в корпусе.
- УХЛ4 – Климатическое исполнение (Умеренный и Холодный климат), категория размещения 4.

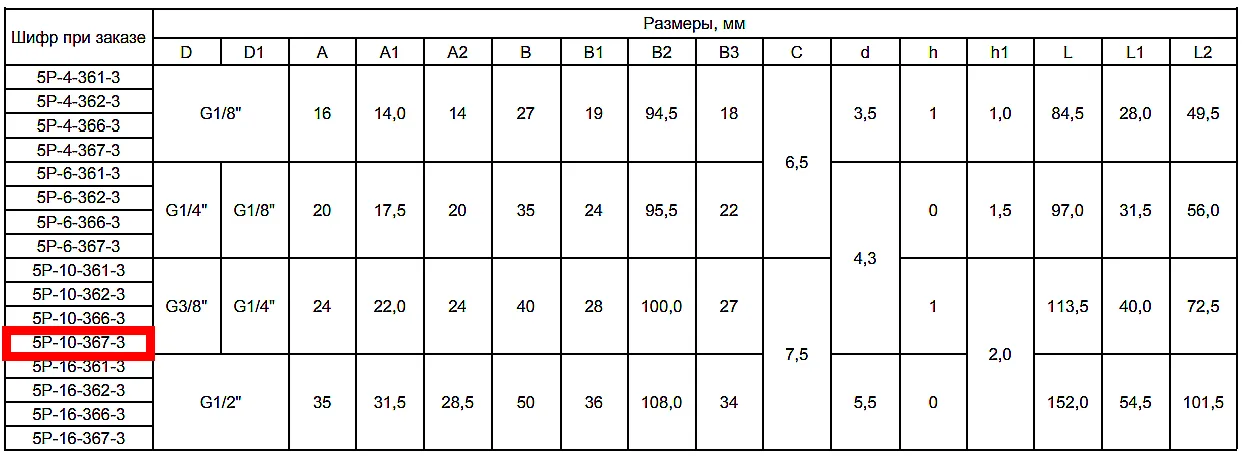

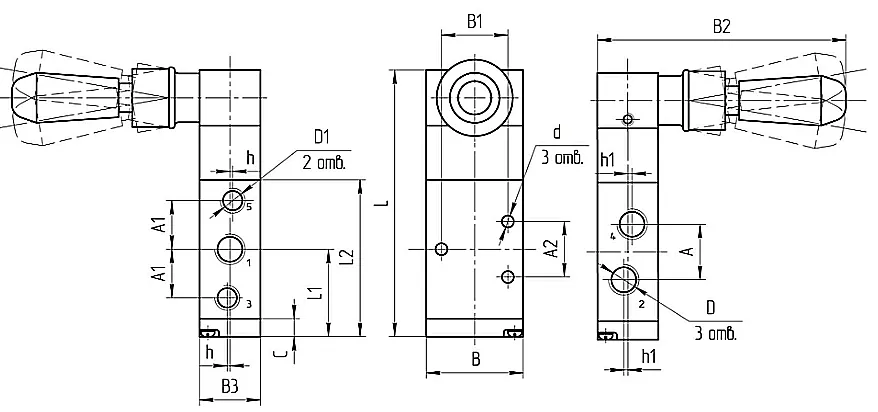

Габаритные и присоединительные размеры
Точные размеры и посадочные места являются критически важными для монтажа. Габаритные чертежи позволяют инженеру заранее спроектировать установку и проверить совместимость с существующим оборудованием по монтажным отверстиям и подводящим трубопроводам.
Примеры заказа конкретной модификации
Для корректного заказа необходимо указать полное обозначение модели с учётом требуемых функций.
- Базовая модель: Пневмораспределитель 5Р-6-367-3 УХЛ4 – для систем с ручным управлением рычагом, где в нейтральной позиции требуется сброс давления из рабочих линий. Исполнение УХЛ4 для умеренного и холодного климата.
- Модель с ручным рычажным управлением и средним положением «закрыто»: Пневмораспределитель 5Р-6-366-3 УХЛ4. Отличается от 367-3 нейтральной позицией: все линии перекрыты.
- Модель с пружинным возвратом: Пневмораспределитель 5Р-6-362-3 УХЛ4 (или 5Р-6-361-3). Применяется, когда требуется автоматический возврат золотника в центральное положение после отпускания органа управления.
