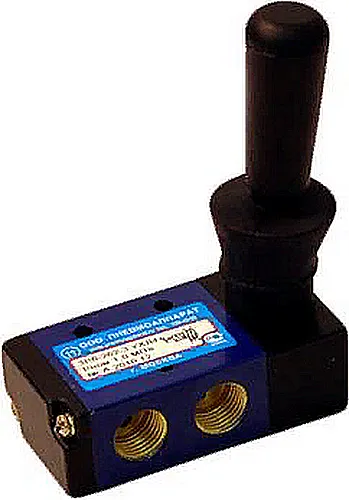

Описание и назначение
Пневмораспределитель 5Р-6-366-3 представляет собой пятилинейное трехпозиционное устройство с ручным управлением, предназначенное для изменения направления потока сжатого воздуха в пневматических системах. Модель с условным проходом 6 мм и присоединительной резьбой К1/4" находит применение в различных отраслях промышленности, включая железнодорожную, станкостроительную и другие, где требуется надежное переключение пневмолиний.
Основная функция пневмораспределителя 5Р-6-366-3 — управление движением воздуха в приводах общего и специального назначения. Устройство способно работать в любом положении, что расширяет возможности его монтажа на оборудовании.
Масса пневмораспределителя 5Р-6-366-3 не превышает 0,49 кг. Габаритные размеры позволяют легко интегрировать его в существующие пневмосистемы. Код ТН ВЭД для подобных устройств — 8481 80 900 0.
— Почему пневмораспределитель с ручным управлением такой популярный?
— Потому что он всегда под рукой и переключается только когда нужно!
Технические характеристики пневмораспределителя 5Р-6-366-3
| Параметр | Значение |
|---|
| Условный проход (Ду) | 6 мм |
| Тип присоединения | Резьбовое, трубная резьба в корпусе |
| Присоединение питания | К1/4" |
| Присоединение атмосферных линий | К1/8" |
| Номинальное рабочее давление | 1,0 МПа (10 бар) |
| Минимальное рабочее давление | 0,1 МПа (1 бар) |
| Диапазон рабочих температур | до +50 °C |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом вязкостью 10–35 сСт |
| Пропускная способность (Kv) | не менее 0,75 м³/ч |
| Усилие переключения | не более 2 кгс (20 Н) |
| Масса | не более 0,49 кг |
| Климатическое исполнение | УХЛ4 (для умеренного и холодного климата, категория размещения 4) |
Преимущества и особенности эксплуатации
- Надежность и долговечность: Конструкция пневмораспределителя 5Р-6-366-3 обеспечивает стабильную работу в широком диапазоне давлений, что увеличивает ресурс системы.
- Удобство монтажа: Компактные размеры и резьбовое присоединение K1/4" позволяют быстро установить устройство на оборудование без дополнительных адаптеров.
- Совместимость с типовыми пневмосистемами: Пневмораспределитель совместим с большинством промышленных пневматических компонентов, что упрощает интеграцию.
- Стабильность давления: Точное переключение потоков воздуха гарантирует постоянство давления в системе, уменьшая простои оборудования.
- Простота обслуживания: Ручное управление и доступная конструкция облегчают сервисное обслуживание и замену износившихся компонентов.
Принцип работы в составе пневмосистемы
Пневмораспределитель 5Р-6-366-3 имеет пять линий: питание (P), два выхода к потребителю (A и B), и два выхлопа (R и S). В трех позициях ручного управления происходит перераспределение потоков сжатого воздуха. При перемещении рукоятки золотник внутри корпуса изменяет конфигурацию каналов, направляя воздух от источника к потребителю или на сброс в атмосферу. В средней позиции данного распределителя все линии перекрыты, что обеспечивает фиксацию положения исполнительного механизма.
Температурный режим работы и срок службы
Пневмораспределитель 5Р-6-366-3 рассчитан на работу при температурах окружающей среды до +50 °C. Климатическое исполнение УХЛ4 допускает эксплуатацию в вентилируемых помещениях без прямого воздействия солнечных лучей и пыли. Ресурс работы устройства зависит от качества подаваемого воздуха, соблюдения диапазона давлений и своевременного обслуживания. При использовании очищенного воздуха с масляным туманом и регулярной замене уплотнений распределитель способен работать длительное время без отказов.
Область применения и типовое оборудование
Пневмораспределители серии 5Р-6, включая модель 5Р-6-366-3, применяются в промышленных пневмосистемах для управления цилиндрами, пневмомоторами, заслонками и другими исполнительными устройствами. Типичные сферы использования:
- Железнодорожная промышленность: управление тормозными системами, дверями, подъемниками.
- Станкостроение: контроль зажимных механизмов, подачи инструмента, перемещения столов.
- Прессовое оборудование: управление циклами прессования.
- Строительная и спецтехника: пневмоприводы вспомогательных функций.
- Гидравлические и пневматические станции: в качестве распределительных элементов.
Состав ремкомплекта и часто заменяемые запчасти
Для обеспечения бесперебойной работы пневмораспределителя 5Р-6-366-3 рекомендуется иметь набор сменных элементов. В таблице приведены типичные запчасти, подверженные износу.
| Наименование запчасти | Назначение | Условия износа |
|---|
| Уплотнительные кольца | Герметизация подвижных соединений | Потеря эластичности из-за температуры или загрязнений |
| Возвратные пружины | Обеспечение возврата золотника | Усталость металла при циклических нагрузках |
| Золотник | Непосредственное переключение потоков | Абразивный износ от неочищенного воздуха |
| Манжеты | Уплотнение штока управления | Механический износ при частых переключениях |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу резьбы без учета рабочего давления и расхода воздуха, что может привести к несоответствию параметров системы.
- Игнорирование температурного диапазона, особенно при эксплуатации в неотапливаемых помещениях или на открытом воздухе.
- Неучет типа рабочей среды: использование распределителя с неочищенным воздухом или без масляного тумана сокращает ресурс.
- Несоответствие числа линий и позиций требованиям схемы управления, приводящее к некорректной работе пневмопривода.
Условное обозначение модели 5Р-6-366-3
Код пневмораспределителя 5Р-6-366-3 расшифровывается следующим образом:
- 5 — пятилинейное исполнение.
- Р — распределитель.
- 6 — условный проход 6 мм.
- 366 — тип управления и позиций: ручное управление рычагом, трехпозиционный, в средней позиции все линии перекрыты, ручной возврат.
- 3 — присоединение пневмолиний: резьбовое с трубной резьбой в корпусе.
- УХЛ4 — климатическое исполнение для умеренного и холодного климата, категория размещения 4.
Понимание условного обозначения помогает точно подобрать аналог или модификацию под конкретные условия.
Габаритные и присоединительные размеры

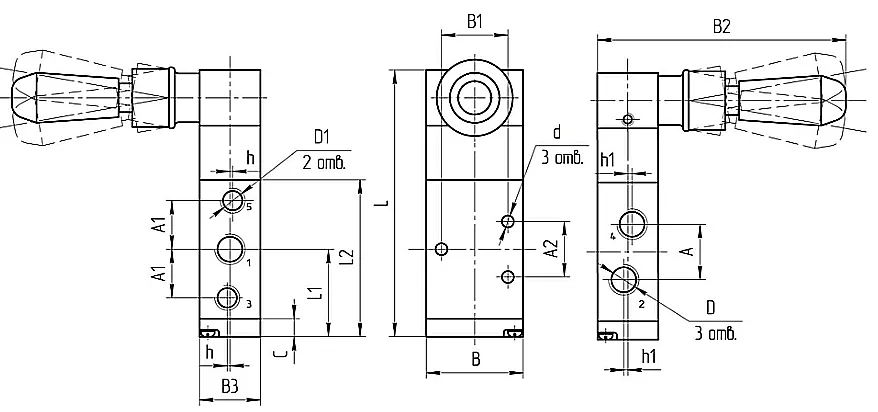

На изображениях ниже представлены габаритные размеры пневмораспределителя 5Р-6-366-3, которые необходимо учитывать при монтаже и проверке совместимости с существующим оборудованием.
Общий вид пневмораспределителя с указанием габаритов и присоединительных резьб.
Слева: схема подключения пневмолиний. Справа: подробный чертеж с размерами для интеграции в систему.
Монтаж и сервисное обслуживание
Установка пневмораспределителя 5Р-6-366-3 не требует специальных инструментов. Достаточно обеспечить чистоту резьбовых соединений и затянуть их с рекомендуемым моментом. Для долговечной работы необходима регулярная проверка уплотнений и фильтрация подаваемого воздуха. При соблюдении условий эксплуатации устройство демонстрирует высокую надежность и минимальные требования к обслуживанию.
Примеры заказа пневмораспределителей серии 5Р-6
Для оформления заказа вы можете указать следующие варианты:
- Базовая модель: Пневмораспределитель 5Р-6-366-3 УХЛ4 с ручным управлением, Ду 6 мм, К1/4".
- Модификация с другим типом средней позиции: Пневмораспределитель 5Р-6-367-3 УХЛ4, где в средней позиции полости потребителя сообщены с атмосферой.
- Альтернативное управление: Пневмораспределитель 5Р-6-361-3 с пружинным возвратом и перекрытыми линиями в средней позиции.
При необходимости наши инженеры помогут подобрать аналог или модификацию под ваши параметры давления, расхода и типа подключения.
Часто задаваемые вопросы
Как правильно подобрать пневмораспределитель 5Р-6-366-3 по давлению и расходу?
Для подбора необходимо учитывать рабочее давление в системе, которое должно быть в диапазоне от 0,1 до 1,0 МПа, и расход воздуха, не менее 0,75 м³/ч по пропускной способности Kv. Также важно соответствие присоединительной резьбы К1/4" для питания и К1/8" для атмосферных линий.
Какие сроки поставки и доставки по России и СНГ?
Стандартные сроки поставки пневмораспределителя 5Р-6-366-3 составляют от 3 до 15 рабочих дней в зависимости от региона. Доставка осуществляется транспортными компаниями в города Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие населенные пункты России и СНГ.
Какие условия эксплуатации допустимы для пневмораспределителя в мороз или пыльных помещениях?
Пневмораспределитель 5Р-6-366-3 имеет климатическое исполнение УХЛ4, что допускает работу в умеренном и холодном климате, но температура окружающей среды не должна превышать +50°C. Для пыльных помещений рекомендуется установка в шкафах или с использованием защитных кожухов, так как прямое попадание пыли может сократить ресурс.
Совместим ли распределитель с существующим оборудованием и можно ли подобрать аналог?
Да, пневмораспределитель 5Р-6-366-3 совместим с большинством промышленных пневмосистем благодаря стандартным присоединительным размерам К1/4". Наши инженеры помогут подобрать аналог по параметрам давления, расхода и типа управления под ваше оборудование.
Пневмораспределитель 5Р-6-366-3 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Мы обеспечиваем техническую консультацию, помощь в подборе аналогов и сервисное обслуживание. Для заказа или получения подробной информации свяжитесь с нами через сайт 777-gidra.ru или оставьте заявку.
